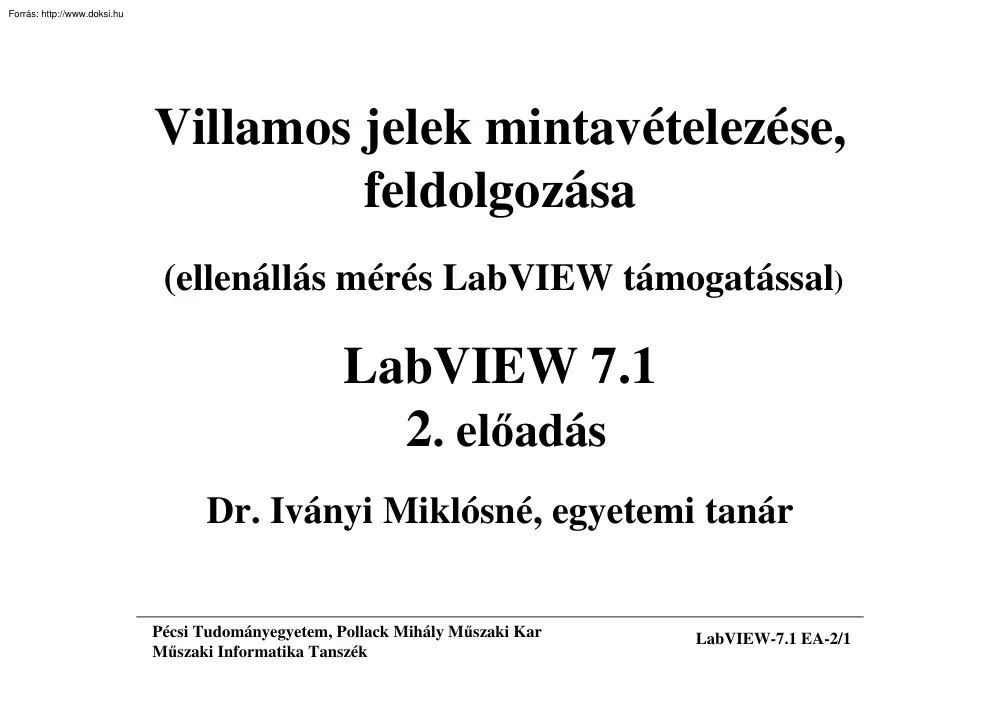

Villamos jelek mintavételezése, feldolgozása (ellenállás mérés LabVIEW támogatással) LabVIEW 7.1 2. előadás Dr. Iványi Miklósné, egyetemi tanár Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/1 Ellenállás mérés és adatbeolvasás R n − ismert mért adat U n , U x i= Un U , Rx = x Rn i gerjesztés U s − külső forrás ⎧U ach0 válaszjelek ⎨ n ⎩U x ach1 Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/2 Ellenállás mérés és adatbeolvasás feladatai 1. A mintavételező kártya méréshatárinak beállítása, 2. A villamos hálózatról beolvasott jel mintavételezése, 3. A beolvasott jel mintavételezésének ellenőrzése, 4. A mérési feladat elvégzése Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/3 A mintavételezési kártya-(Built in) fs=200 kHz Pécsi

Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/4 A mintavételezési kártya I A mérési adatbeolvasás típusa A mért érték a nulla potenciálhoz viszonyított abszolút eltérés A mért érték a két pont potenciál különbsége, relatív érték A mérési határ - a maximális és minimális feszültség szintek, amelyek között az ADC (ADC = Analog to Digital Converter) a jel átalakítását, digitalizálását végzi. - A mérés-adatgyűjtő kártyák változtatható méréshatárai tipikusan +/-10 V, +/-5 V értékhez tartanak, - ezeken belül adjuk meg azokat a mérés határokat, amelyekkel adott felbontás mellett a legpontosabban mérhetjük meg a jelet. Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/5 A mintavételezési kártya II Resolution (felbontás, pontosság) A bitek száma amelyet a mérés-adatgyűjtő analóg/digitális átalakító (ADC =

Analog to Digital Converter) használ, hogy az analóg jelet ábrázolja. pl. 3 bites ADC a mérési határt digitalizálja, azaz 23=8 részre osztja, a 8 bite felbontású kártya a méréshatárt 28=256 részre osztja, a 12 bite felbontású kártya a méréshatárt 212=4096 részre osztja. 1. Példa, Mekkora az a legkisebb feszültés érték, amelyet még mérni lehet egy 4 bites AD kártyával, ha a méréshatár -10V-tól +10 V-ig terjed. Megoldás, A 4 bites AD kártya a 20 V mérési tartományt 24=16 részre osztja, tehát a legkisebb mérhető feszültség DU=20/16=1,25 V. 2. Példa, Egy 6 bites AD kártyával mekkora %-os relatív pontosság érhető el. Megoldás, A 6 bites kártya felbontása 26=64, azaz a 1/64*100=1,5625 %-os pontosság érhető el. Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/6 A mintavételezési kártya III Gain (Erősítés)) Az erősítés alkalmazásával lecsökkenthető az ADC bemeneti

mérési határa, ezzel biztosítható, hogy az ADC a lehető legtöbb digitális osztást alkalmazza a jel ábrázolásához. Például, 3 bites ADC esetén ha a mérési határok 0 és +10 Volt, akkor erősítés nélkül, egyszeres erősítéssel az ADC csak négy osztást használ a nyolc lehetségesből. Digitalizálás előtt felerősítve a jelet kétszeres erősítéssel az ADC használni tudja mind a nyolc osztást, a digitális ábrázolás sokkal pontosabb. Ebben az esetben a kártya tényleges bemeneti méréshatára 0 és +5 Volt lettek, mivel bármilyen +5 Volt-nál nagyobb jel kétszeres erősítéssel az ADC bemenetén +10 Volt-nál nagyobb jelet eredményez. Az erősítés mértéke általában 0,5; 1.0; 10; 100 Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/7 A mintavételezési kártya IV Gain (Erősítés) A DAQ kártyán lehetséges mérési határok, a felbontás és az erősítés meghatározzák a

legkisebb érzékelhető bemeneti feszültség nagyságát. ∆U min = mérési határok különbsége erösités ⋅ 2 felbontás ( bitekben) Példa, 12 bites DAQ kártya, 0-tól +10 V méréshatárral egyszeres erősítéssel 10/4096=0,0024 V=2,4 mV változást még érzékel, kétszeres erősítéssel 1,2 mV a legkisebb érzékelt változás. Példa 12 bites DAQ kártya +/-10V méréshatárral kétszeres erősítéssel 20/(2*4096)= 0,0048 V változást érzékel. Példa, 12 bites kártya 0 - 10V méréshatárral, 10 szeres erősítéssel 10/(10*4096)=0,000244 V=0,244 mV legkisebb változást tud érzékelni. Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/8 A mintavételezési kártya V Sampling rate (a mintavételezés sebessége, a mintavételezés frekvenciája) A mintavételezés sebessége=az analóg-digitális átalakítás ADConverzió gyakorisága, fs. Jól mintavételezett jel Rosszul mintavételezett jel A

Nyquist-féle mintavételezési elv szerint a bejövő jelből a teljes visszaállíthatósághoz olyan fs frekvenciával kell mintát venni, amely (minimálisan) kétszer nagyobb, mint a bejövő jel legmagasabb frekvenciájú komponense, azaz a periódikus jel periódusidejéhez tartozó 1/Tp=fp </= fS/2 Példa, Tp=25 ms periódusidejű jelből milyen fS mintavételezési frekvenciával kell mintát venni, hogy rekonstruálható legyen. Megoldás, fp=1/Tp=40 Hz, ezért fS>/=80 Hz. Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/9 A Built in mintavételezési kártya csatlakozási pontjai page 32 Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/10 A mintavételezési kártya méréshatárának beállítása I Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/11 A mintavételezési kártya méréshatárának

beállítása II Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/12 LabVIEW 7.1 grafikus program nyelv valódi és virtuális műszerekkel való mérések, jelfeldolgozás Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/13 Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/14 National Instruments/LabVIEW 7.1/examples/DAQmx/Anlog In/ Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/15 National Instruments/LabVIEW 7.1/examples/DAQmx/Anlog In/ Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/16 National Instruments/LabVIEW 7.1/examples/DAQmx/Anlog In/ Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/17 National Instruments/LabVIEW

7.1/examples/DAQmx/Anlog In/ Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/18 Analóg adatbeolvasás, Blokk diagram (2a) Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/19 Analóg adatbeolvasás DAQmx Create Virtual Chanel.vi Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/20 Analóg adatbeolvasás DAQmx Timing.vi Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/21 Analóg adatbeolvasás DAQmx Start Task.vi Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/22 Analóg adatbeolvasás DAQmx Read.vi Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/23 Analóg adatbeolvasás DAQmx Clear.vi Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar

Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/24 Analóg adatbeolvasás Simple Error Handler.vi Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/25 Analóg adatbeolvasás, Front panel Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/26 A válasz jelek rögzítése I, tömb feltöltése (2b) Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/27 A válasz jelek rögzítése II, maximális érték Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/28 A válasz jelek rögzítése III, adatsor file-ba mentése Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/29 Válasz jelek a front panelen Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/30

Válasz jelek a front panelen Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/31 Virtuális gerjesztő jel előállításának grafikus programja mérés Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/32 A középértékek összehasonlítása Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/33 Az ellenállás mérés programja "Block Diagram" Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/34 Az ellenállás mérés programja „Front Panel" Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/35 Az ellenállás mérés megvalósítása C A B Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/36 Az ellenállás mérés

megvalósítása Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/37 Az ellenállás mérés megvalósítása Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/38 Az ellenállás mérés megvalósítása C Rx ~ 220V Ux 1kΩ B Un A Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék B LabVIEW-7.1 EA-2/39 Az ellenállás mérésmegvalósítása,a Built in mérőkártya bekötése Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/40 Az ellenállás mérésmegvalósítása,a Built in mérőkártya bekötése Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/41 A mérési elrendezés megvalósítása Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/42 A 2. villamos

mérés feladatai (LV7-1) 1. feladat, Tekintse át a mérésben szereplő elektronikus áramkört, csatlakoztassa mérési pontjait az adatgyűjtő kártyára. Ellenőrizze a csatornák méréshatárait, valamint a program analog input moduljainak beállításait. 2. feladat, Építse meg az 1D jelgenerátort, és határozza meg a jel abszolút középértéke alapján a mintavételezés adatait. 3. feladat, Változatlan gerjesztés mellett változtassa az Rx ellenállás értékét és vegye fel a beállítható tartomány 10 különböző mérési pontja alapján az Rx ismeretlen ellenállás Ux(i) feszültség-áram karakterisztikáját és ábrázolja lineáris-lineáris grafikonon. 4. feladat, Az előző feladat adatsora alapján, lineáris-lineáris grafikonon ábrázolja az Ux(Rx) kapcsolatot, azaz az ellenállás Ux feszültségét az Rx ellenállás függvényében. 5. feladat: Az Rx ellenállás valamely értéke mellett határozza meg a mért Ux feszültség amplitúdóra

normalizált abszolút értékét. Csatolja a programrészlet diagramjának képét is, amellyel a feladatot megoldotta. Hasonlítsa össze a virtuális jelgenerátorral kapott értékkel! Hozzon floppy lemezt/USB flash pendrive-ot az adatsorok, grafikonok mentéséhez! Készítsen jegyzőkönyvet az oktató által kiválasztott mérésről! Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/43 Irodalom 1. Szakonyi L Jelek és Rendszerek I Pécsi Tudományegyetem, 2002 2. Szakonyi L Jelek és Rendszerek, II Pécsi Tudományegyetem, 2002 3. Fodor Gy Jelek és Rendszerek Műegyetemi Kiadó, 1999 4. Schnell L Jelek és Rendszerek Méréstechnikája Műegyetemi Kiadó, 1998. 5. wwwnicom/LabVIEW Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/44 A mérés blokk diagramja (programja) Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1

EA-2/45 A mérési program, front panell Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/46 Az ellenállás mérés eredményei Us i= , U x = iR x Rn + R x Rx Rx Un i= = 0, = max, U x = 0, R x = 0, Rn Un = Rmax , i = = min, U x = iR x = max, R x = Rmax , Rn + R x Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/47 Az ellenállás mérés eredményei A mért feszültség és a számított áram kapcsolata A mért feszültség és a számított ellenállás kapcsolata Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar Műszaki Informatika Tanszék LabVIEW-7.1 EA-2/48
