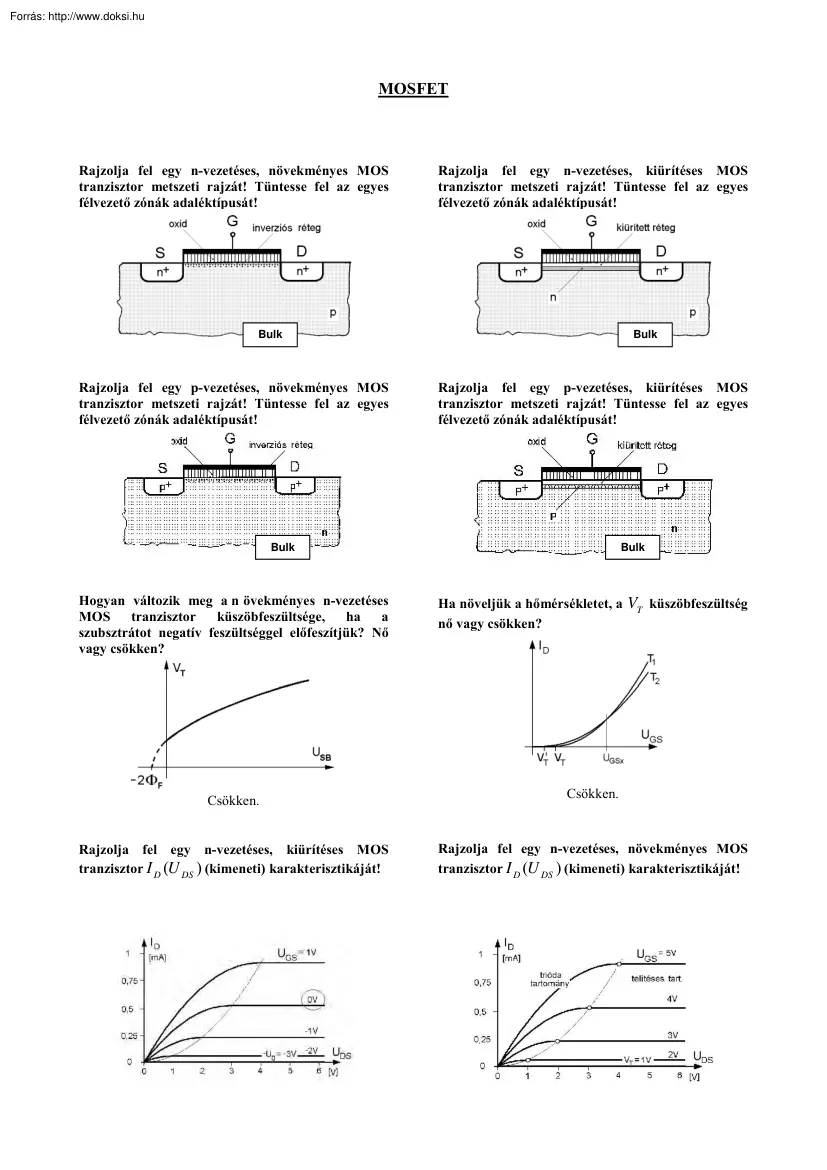

MOSFET Rajzolja fel egy n-vezetéses, növekményes MOS tranzisztor metszeti rajzát! Tüntesse fel az egyes félvezető zónák adaléktípusát! Rajzolja fel egy n-vezetéses, kiürítéses MOS tranzisztor metszeti rajzát! Tüntesse fel az egyes félvezető zónák adaléktípusát! Bulk Rajzolja fel egy p-vezetéses, növekményes MOS tranzisztor metszeti rajzát! Tüntesse fel az egyes félvezető zónák adaléktípusát! Bulk Rajzolja fel egy p-vezetéses, kiürítéses MOS tranzisztor metszeti rajzát! Tüntesse fel az egyes félvezető zónák adaléktípusát! Bulk Hogyan változik meg a n övekményes n-vezetéses MOS tranzisztor küszöbfeszültsége, ha a szubsztrátot negatív feszültséggel előfeszítjük? Nő vagy csökken? Csökken. Rajzolja fel egy n-vezetéses, kiürítéses MOS tranzisztor I D (U DS ) (kimeneti) karakterisztikáját! Bulk Ha növeljük a hőmérsékletet, a nő vagy csökken? VT küszöbfeszültség Csökken. Rajzolja fel egy

n-vezetéses, növekményes MOS tranzisztor I D (U DS ) (kimeneti) karakterisztikáját! Rajzolja fel egy n-vezetéses, kiürítéses MOS tranzisztor I D (U GS ) (transzfer) karakterisztikáját! Rajzolja fel egy n-vezetéses, növekményes MOS tranzisztor I D (U GS ) (transzfer) karakterisztikáját! JFET Struktúra: Rajzolja fel a záróréteges térvezérlésű tranzisztor (JFET) I D (U GS ) (transzfer) karakterisztikáját! Definiálja a záróréteges térvezérlésű tranzisztor (JFET) meredekségét! gm = dI D dU GS U DS = áll Rajzolja fel a záróréteges térvezérlésű tranzisztor (JFET) I D (U DS ) (kimeneti) karakterisztikáját! Definiálja a záróréteges térvezérlésű tranzisztor (JFET) kimeneti vezetését!  mA  =  V  g0 = dI D dU DS U GS = áll Csökkenteni akarjuk a JFET elzáródási feszültségét. Növeljük vagy csökkentsük a csatorna adalékolását? Csökkenteni kell, mert U 0 Csatornavezetés: G0 = σ = qN d 2 d

, d-t csökkenteni kell, hogy az elzáródási feszültség (U 0 ) csökkenjen. 8ε Wd , ahol σ a fajlagos vezetőképesség, W a csatorna szélessége, d a csatorna geometriai vastagsága, L a L csatorna hosszúsága
