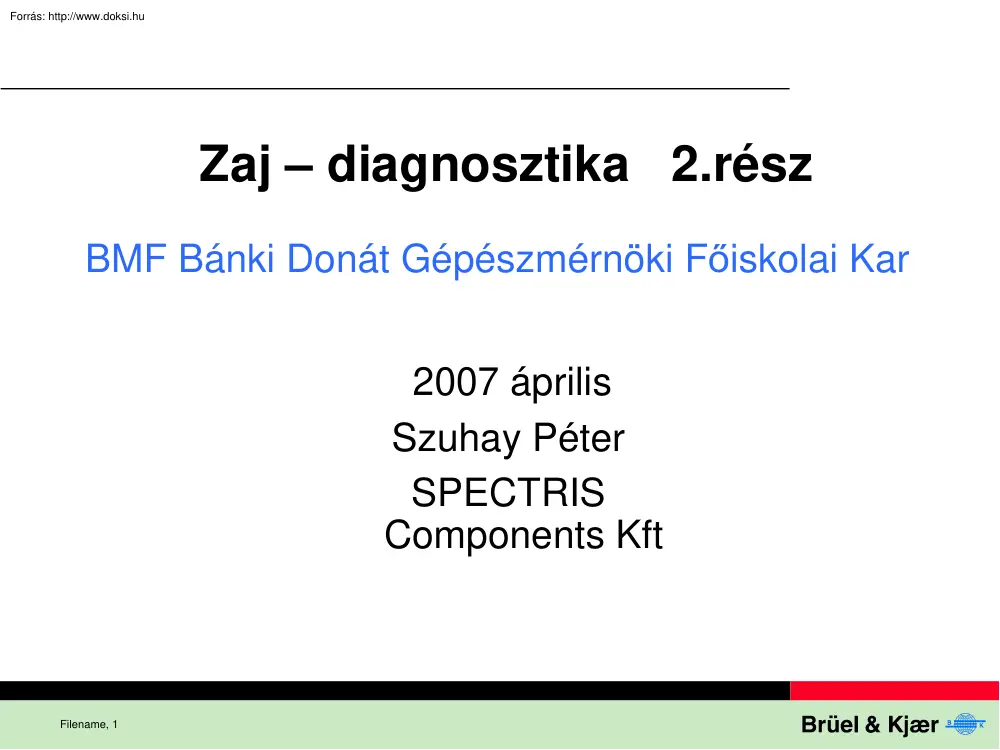

Zaj – diagnosztika 2.rész BMF Bánki Donát Gépészmérnöki Főiskolai Kar 2007 április Szuhay Péter SPECTRIS Components Kft Filename, 1 Hordoz-e diagnosztikai információt a zaj ? megfogás erő rezgés felület + áramlási zaj. zaj Filename, 2 A zajmérők, a mérőmikrofon Mindig kondenzátor mikrofon ! Filename, 3 A mikrofon működési elve egyszerű. Csak megcsinálni nehéz: 12,5 mm átmérő, 5 mikron fém, 20 mikron légköz Filename, 4 Mikrofon tipusok (korrekciók) Filename, 5 Mi történik, ha a mikrofont beteszem a hangtérbe Filename, 6 A növekedés irányfüggő Alapelv: azt a hangnyomást mérem, ami mikrofon nélkül lett volna Filename, 7 Mérés a szabványok szerint Filename, 8 Random mikrofonnal mérünk, ha. Ha free field a mikrofonunk, beiktatjuk a korrekciót. Filename, 9 Hagyományos hangnyomásmérő műszer („zajmérő”) Filename, 10 A detektorok: effektív és csúcsérték Filename, 11

Idősúlyozás Pillanatérték = exponenciális átlagolás eredménye Filename, 12 Az idősúlyozás hatása rövid jelenség esetén Filename, 13 Ekvivalens szint Tulajdonképp határozott (hosszú) idejű effektív érték mérés Különböző műszerek kicsit másképp csinálják. Filename, 14 Mit látunk a műszer kijelzőjén Mindig az érvényes Leq látszik, ahogy az idő telik, egyre kevésbé változik. Filename, 15 Statisztika: eloszlás és sűrűségfüggvény Filename, 16 Modern zajmérők Mérőmikrofon Előerősítő, főerősítő, osztó Szűrő („A”, „C”) A/D átlakító Jelprocesszor (DSP) Kijelzés, adatgyűjtés, illesztőegység Filename, 17
