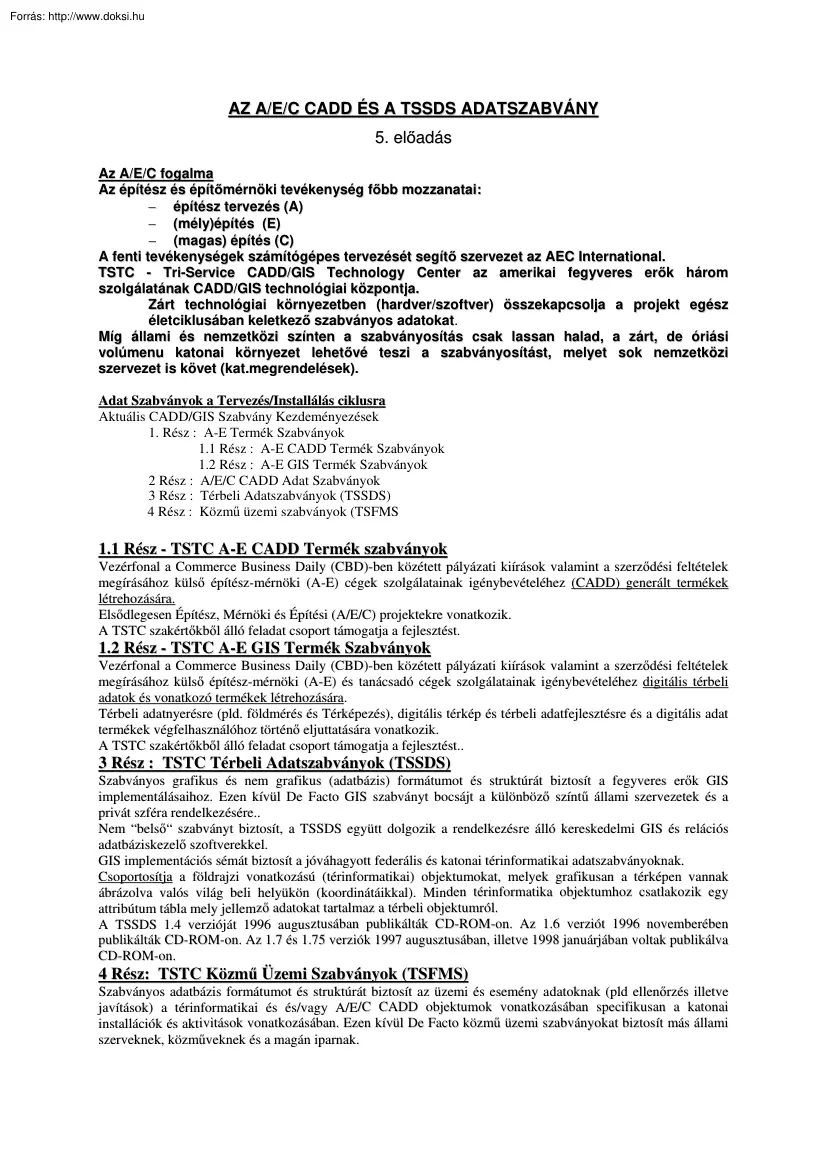

AZ A/E/C CADD ÉS A TSSDS ADATSZABVÁNY 5. előadás Az A/E/C fogalma Az építész és építőmérnöki tevékenység főbb mozzanatai:  építész tervezés (A)  (mély)építés (E)  (magas) építés (C) A fenti tevékenységek számítógépes tervezését segítő szervezet az AEC International. TSTC - Tri-Service CADD/GIS Technology Center az amerikai fegyveres erők három szolgálatának CADD/GIS technológiai központja. Zárt technológiai környezetben (hardver/szoftver) összekapcsolja a projekt egész életciklusában keletkező szabványos adatokat. Míg állami és nemzetközi színten a szabványosítás csak lassan halad, a zárt, de óriási volúmenu katonai környezet lehetővé teszi a szabványosítást, melyet sok nemzetközi szervezet is követ (kat.megrendelések) Adat Szabványok a Tervezés/Installálás ciklusra Aktuális CADD/GIS Szabvány Kezdeményezések 1. Rész : A-E Termék Szabványok 1.1 Rész : A-E CADD Termék Szabványok 1.2 Rész :

A-E GIS Termék Szabványok 2 Rész : A/E/C CADD Adat Szabványok 3 Rész : Térbeli Adatszabványok (TSSDS) 4 Rész : Közmű üzemi szabványok (TSFMS 1.1 Rész - TSTC A-E CADD Termék szabványok Vezérfonal a Commerce Business Daily (CBD)-ben közétett pályázati kiírások valamint a szerződési feltételek megírásához külső építész-mérnöki (A-E) cégek szolgálatainak igénybevételéhez (CADD) generált termékek létrehozására. Elsődlegesen Építész, Mérnöki és Építési (A/E/C) projektekre vonatkozik. A TSTC szakértőkből álló feladat csoport támogatja a fejlesztést. 1.2 Rész - TSTC A-E GIS Termék Szabványok Vezérfonal a Commerce Business Daily (CBD)-ben közétett pályázati kiírások valamint a szerződési feltételek megírásához külső építész-mérnöki (A-E) és tanácsadó cégek szolgálatainak igénybevételéhez digitális térbeli adatok és vonatkozó termékek létrehozására. létrehozására. Térbeli adatnyerésre

(pld. földmérés és Térképezés), digitális térkép és térbeli adatfejlesztésre és a digitális adat termékek végfelhasználóhoz történő eljuttatására vonatkozik. A TSTC szakértőkből álló feladat csoport támogatja a fejlesztést. 3 Rész : TSTC Térbeli Adatszabványok (TSSDS) Szabványos grafikus és nem grafikus (adatbázis) formátumot és struktúrát biztosít a fegyveres erők GIS implementálásaihoz. Ezen kívül De Facto GIS szabványt bocsájt a különböző színtű állami szervezetek és a privát szféra rendelkezésére. Nem “belső“ szabványt biztosít, a TSSDS együtt dolgozik a rendelkezésre álló kereskedelmi GIS és relációs adatbáziskezelő szoftverekkel. GIS implementációs sémát biztosít a jóváhagyott federális és katonai térinformatikai adatszabványoknak. Csoportosítja a földrajzi vonatkozású (térinformatikai) objektumokat, melyek grafikusan a térképen vannak ábrázolva valós világ beli helyükön

(koordinátáikkal). Minden térinformatika objektumhoz csatlakozik egy attribútum tábla mely jellemző adatokat tartalmaz a térbeli objektumról. A TSSDS 1.4 verzióját 1996 augusztusában publikálták CD-ROM-on Az 16 verziót 1996 novemberében publikálták CD-ROM-on. Az 17 és 175 verziók 1997 augusztusában, illetve 1998 januárjában voltak publikálva CD-ROM-on. 4 Rész: TSTC Közmű Üzemi Szabványok (TSFMS) Szabványos adatbázis formátumot és struktúrát biztosít az üzemi és esemény adatoknak (pld ellenőrzés illetve javítások) a térinformatikai és és/vagy A/E/C CADD objektumok vonatkozásában specifikusan a katonai installációk és aktivitások vonatkozásában. Ezen kívül De Facto közmű üzemi szabványokat biztosít más állami szerveknek, közműveknek és a magán iparnak. Nem “belső“ szabványt biztosít, mely együtt dolgozik a rendelkezésre álló kereskedelmi CADD, GIS, Közmű Üzemi és relációs adatbáziskezelő

szoftverekkel. Implementációs sémát biztosít a hadsereg által jóváhagyott üzemi vonatkozású adatszabványok számára. Csoportosítja az üzemi és esemény adatokat tartalmazó érintett attribútum táblázatokat. A TSFMS első verzióját magábafoglalja a TSSDS/TSFMS 1. 8 verzió Az A/E/C CADD szabvány a következő fejezetekből áll: általános (rövidítések, áttekintés, cél, háttér, SI rendszer, jövő technológiák, csere terminológia, célrendszerek)  a jövő technológiák keretében utal az építési szoftverek által közösen használható objektumokra (IOC=inteligens objektum osztályok) illetve a szabvány kiegászítő 1999-ben elkészülő attribútum táblázataira.  a célrendszerek az AutoCAD 13 és a Microstation 95. rajzi fájl szervezése (T (Tervezési kocka -egységek-kezdőpont, modell tér és papírtér, rajz fájl elnevezési konvenciók, a rajzi fájl név és a rajz azonosító koordinálása) grafikai elvek (eredmény

grafika - vonal vastagság - tipus - szín - fontok -stb., keret lapok méret - cím blokk, rajzi méretarányok, SI és angol szövegméretek, SI kótázás) a rétegkijelölés (rétegelnevezési konvenciók, modell fájl réteg elnevezések - keretlapok prototipus rajzok - referencia fájlok, rajzlap fájl réteg elnevezések) szabványos szimbólum rendszer (vonalstílusok, szimbólum elem táblázatok, GIS vonatkozású szimbólumok) A/E/C munkaterület olyan szoftver, mely a megfelelő paraméterek beadása után auomatikusan beállítja a Microstation-t vagy AutoCad-et a szabványos értékekre szállitandó termék (a médiák, formátmok - könyvtárszerkezet - segédfájlok - tömörítés, dokumentáció. -*A DoD Szervezetek mind az 50 Államban Használják a TSSDS-t Kereskedelmi Cégek 43 Államban Kérték be a TSSDS-t A TSSDS-t VILÁGSZERTE HASZNÁLJÁK Ausztrália, Svédország, Bahrain, Japán, Kanada, Kína, Chíle, USA, Columbia, Malaysia, India, Lengyelország,

Olaszország, Délafrika, Anglia A TSSDS előnyei A Terepi Felhasználó Előnyei  Szabványos GIS és FM Adatgyűjtési Követelmények  Egy Tréning Program  Közös GIS és FM Munkafolyamat Minden Szolgálatnál  Szabványos Implementációs Eljárások és Követelmények  Közös Adatmodell mely Megengedi az Adatok Megosztását Lakóközösségek közti Csere  Fort Bragg Pope LB Adatai Előkészületi és Mozgósítási Tervek Közmű és Csatornázási Interfész  Pope Légi Bázis Helyszínrajzok és Megvalősulási Térképek  Fayetteville Városa Hurricán Kiértékelési Terv Kataszteri Adatok és Néprajz Közmű és Csatornázási Interfész Pope Fort City of Fayette CADD és GIS Adat Elem Elvek CADD Adat Elemek      stb. Vonalak Körök és Ívek Vonal sztringek (polyline-ok) Szimbólumok (cellák/blokkok) Szöveg CADD Adat szerkezet Az adatok az XYZ derékszögű két vagy három dimenziós koordináta rendszerre

vonatkoznak Földszínt Réteg Méretező Réteg Szimbólum Réteg Keret Réteg 0 Az adatok rétegekbe/színtekbe és rajzi fájlba vannak rendezve. V l G fik GIS Adat Elemek Csomópontok/Pontok Vonalak/Ívek Területek/Poligonok GIS Adat Szerkezet Az adatok a Vetületi XY két dimenziós koordináta rendszerre vonatkoznak. Az adatok vagy témák (térkép szelvény fájl), vagy objektumok (fedvény fájl) szerint vannak szervezve. TÉRKÉP FEJLESZTÉSI MEGGONDOLÁSOK Térkép Fejlesztés  Az adatok pontossága a forrásuktól (pld., földi felmérés, légifényképezés, rajz szkennelés, GPS, stb) és a cél térkép rajzi méretarányától függ. Minél magasabb a pontosság, annál magasabb az adatnyerés költség költségee.  Minden CADD fájlt aktuális valós világi méretben vagy méretarányban kell kialakítani.  Ugyan azt a kezdőpontot, dátumot és koordináta rendszert kell használni egy bizonyos project vagy installálás céljaira készült

valamennyi CADD fájlban. A céltérképek rajzi méretarányának két általános kategóriája :  Kis Méretarányú Térképek Térképek: Ide tartozik az 1:62,500 vagy 1 inch = 5,208 feet méretarány, vagy az ennél kisebbek.  Nagy Méretarányú Térképe k: Azok a rajzok vagy térképek, melyek méretaránya nagyobb mint 1 Térképek inch = 5,208 feet. Városi, közmű, vezér tervek, alap komplex tervek, építmény rajzok, stb Az objektumok különbözőképpen ábrázolhatók a céltérkép különböző rajzi méretarányában  Például egy Installálási program helyszínt pont objektumnak (szimbólummal) jelölnénk a kis méretarányú térképen.  Ugyanezt a helyszínt határaival jelölnénk az 1 inch = 100 feet (1:1200) méretarányban. A Méretarány és a Térbeli Adatok Nagyméretará Út Padka Kis méretarány (FGDC Útpálya Járda Szeg Útközé Csomópon A DoD Létesítmény Rekonstrukciós Program helyszínei pont objektumokként vannak

ábrázolva (hozzájuk rendelt szimbólummal) ezen a térképen. Ugyanezek a helyek határukkal (poligon objektum) volnának ábrázolva az 1 inch = 100 feet (1:1200) méretarányú térképen. A TSSDS - Tervezési Meggondolásai Tervezési Szempontok    Kompatibilisnak kell lennie a szolgálatoknál használt kereskedelmi CADD és GIS szoftverekkel A GIS és CADD Szoftverbe tartozik: ARC/INFO - MicroStation - ArcView  – MGE - AutoCAD - GeoMedia Az adatbázis alkalmazási szoftverek a következők:  – – – ANSI Standard Structured Query Language (SQL) – – UNIX Informix SQL - Access Oracle SQL A figyelembe veendő operációs rendszerek: Windows 3.1, 95, 98, és NT •Minőség Biztosítá Biztosításs k –Szabványos Elnevezési Konvenció Konvenciók • Valamennyi Fedvény és Térkép Fájl, Attribútum Táblázat, és Objektum Név az Objektum Halmazon és Objektum osztályon alapul •A ‘8.3’ Fájl Név Formátum a Táblázatok,

Térképek, és Fedvények számára –Optimizálja a Teljesítést a Többféle Platformon –A Fájl Elnevezés Segíti a Részekre Bontást és Ideiglenes Archiválást •A Nagybetűs Tartomány Értékei Javítják a Lekérdezés Minőségét és Konzisztenciáját A Normalizált Elnevezés Támogatja a Kötegelt Feldolgozást Környezetében Több Operációs Rendszer A TSSDS alkalmazása • Interaktív Térbeli Adat Szabvány Alkalmazás  Öntartalmazó Microsoft Visual Basic (32 bit) Alkalmazás Windows 95, 98, és NT-re. (Windows 3.1, 16 bit alkalmazás, melyet a Microsoft Access “Run-Time” felhasználásával fejlesztettek)  Windows 3.1, 95, 98, vagy NT Op Rendszeű PC-n fut  Nem igényel más szoftvert  CD-ROM-on kerül szétosztásra  “Élő Alkalmazás”; Verzió fejlesztés  Az 1.8 verziót 1999 februárjában bocsájtották ki  A legújabb verzió letölthető a TSTC Web lapjáról ( http://tsc.wesarmymil ) TSSDS 1.8 verziójú - 32

Bites Browser TSSDS/TSFMS Szerszámosláda TSSDS/TSFMS 1.8 verzió – – CD-ROM-on van publikálva de le is tölthető az INTERNET-ről. Folytatja az interaktív TSSDS Windows alkalmazás tökéletesítését, a felhasználó barátságra koncentrálva. • • • • – Bővített lekérdezési képesség szinonímák és kulcsszavak alapján. A TSSDS komponensek tevékenység alapján történő szűrésének és nyomtatásának bevezetése (pld., alap összefoglaló tervezés/vezér tervezés, környezet helyreállítás, stb) Közös (hosszú) nevek kifejlesztése az attribútum táblák és attribútumok számára. Szerszámos láda fejlesztés, hogy a felhasználók könn könnyebben áttérhessenek az aktuális verzióra. Az adatszabvány bővítések tartalmaznak: • • • • 1 új entitás halmazt (Ökológia) 47 új entitás osztályt (melyek közül 41 új (köz)mű üzemi osztály) 138 új entitás tipust 120 új attribútum táblázatot 4,564 új

attribútummal A TSSDS és TSFMS – Adatmodellje A TSSDS ADAT MODELL SZERVEZÉSE Entitás Halmazok Entitás Osztályok Entitás Tipusok (Entitások) – TSSDS Térinformatikai Objektumok. Attribútum Táblázatok – Adatbázis Táblázatok, melyek attribútumokat tartalmaznak (adatok a TSSDS Térinformatikai Objektumairól). Tartomány Táblázatok Közösek a TSSDS, TSFMS, A/E/C CADD Szabványokban. Entitás Halmazok- • Tág csoportosítás adatkezelési célokra. • Az adatok csoportosítása Entitás Halmazonként. Entitás Osztályok Entitás Tipusok- • • • • A TSSDS Térinformatikai Objektumainak csoportosítása (pld., azoknak az egyedeknek, melyek grafikusan megjelennek a térképen vagy rajzon). Entitás Osztályonként vannak csoportosítva. Entitások Egyedek, melyek grafikusan megjelennek a térképen vagy rajzon. Entitás Tipusonként vannak csoportosítva. Minden Entitás Tipusnak lehet egy vagy több entitása Attribútum

TáblázatokTáblázatok- • Relációs adatbázis táblázatok, melyek leíró adatokat tartalmaznak. Entitás Osztályonként vannak csoportosítva. Tartomány Táblázatok Érvényes, vagy megengedhető értékeket tartalmaznak bizonyos attribútumokra egy Attribútum Táblázatban. TSSDS Entitás Halmazok Auditory (Hallási), Fauna, Transportation Boundary (Határ), Flora, (Közlekedés), Buildings (Épületek), Geodesy , Utilities (Közművek), Cadastre (Kataszter), Geology, Climate (Klíma), Hydrography, Visual (Látható), Common (Közös), Improvements (Javítások), Communications (Távközlés), Landform (Tájforma), Cultural (Kultúrális), Land Status (Föld Státus), Demographics (Néprajz), Military Operations (Kat. Műveletek), Environmental Hazards (Környezeti Veszélyek), Olfactory (Szaglási), Ecology (Ökológia) (új), Soil (Talaj) A TSSDS/TSFMS Szervezése - Entitás Osztályok TSSDS Entitás Osztályok - A földrajzilag vonatkoztatott, kapcsolt attribútum

táblával rendelkező objektumok csoportosítása, valamely entitás együttesen belül: a ‘grafika’. TSSDS TSSDS Attribútu Entitások Attribútu TSFMS Entitás Osztályok - Az érintett (köz)mű üzemi attribútum táblázatok gyűjteménye egy entitás együttesen belül: ‘nem grafikus’. Az FM attribútum táblázatok eseményekre vonatkozó adatokat (pld ellenőrzések, javítások), valamint kiegészítő információkat tartalmaznak a TSSDS térbeli objektumaira és/vagy az A/E/C CADD objektumaira vonatkozóan. TSFMS TSSDS, A/E/C CADD, és más Attribútum ok J i k TSSDS Entitás Osztályok Az objektumok általános logikai csoportosítása egy Entitás együttesen belül adatkezelési célokból. Minden egyes entitás osztály különálló térkép vagy rajzi fájl lesz és megfelel az alábbi terminusoknak : – – – – GRASS (CERL): mapset (térképkészlet) – A TSSDS-t úgy tervezték, hogy CADD/GIS platform független legyen, ami azt jelenti

hogy azokkal a legnagyobb korlátozásokkal kell számolnia, melyeket az uralkodó kereskedelmi CADD/GIS platformok támasztanak, hisz ezeken fogják használni. MGE (Intergraph): category (kategória) vagy design (terv) fájl ARC/INFO (ESRI): workspace (munkaterület) MicroStation (Bentley): design (terv) fájl AutoCAD (Autodesk): drawing (rajz) fájl Mivel minden entitás osztály megfelel egy térkép fájlnak ezért 63 CADD réteget (színtet) tartalmazhat. – A MicroStation 63 réteget fogad el térkép fájlonként. Az AutoCAD korlátlan számú réteget fogad el. TSSDS Entitás Tipusok Entitás Tipus - A logikai neve egy olyan tipusnak vagy objektumnak, mely megrajzolható egy térképen vagy rajzon. Entitás Tipsok - Olyan hasonló dolgok (entitások) csoportosítása vagy gyűjteménye, melyek grafikusan megjelennek a térképen vagy rajzon. A csoportosítás entitás osztályonként történik. Minden entitás tipusnak van egy hozzárendelt attribútum táblázata (olyan

adatbázis táblázat, mely az entitás tipusra vonatkozó információkat tartalmaz). TSSDS Entitások Dolgok (objektumok) melyek grafikusan megjelennek a térképen vagy rajzon. Egy entitást képviselhet egy: – – – Határ (G/GT Poligon) - Az a vonol sztring, mely meghatározza egy terület kerületét. Pont - Egy önálló pont, mely jelzi az objektum földrajzi helyét. Sztring/Lánc - Egy vonal. Reprezentáció: – – – MGE (Intergraph): Magányos grafikus objektum. MicroStation (Bentley) & AutoCAD (Autodesk): Egyedi színteken illetve rétegeken. ARC/INFO (ESRI): Lekérdezési (query) objektumként defineált és érhető el az attribútum táblázat diszkriminátor attribútumának felhasználásával A TSSDS specifikál: – – – – – Vonal stílusokat/tipusokat a határ és sztring/lánc objektumok számára. Színt/réteg kijelölést valamennyi entitás objektum tipusnak. Szöveg méretet, betütipust és elhelyezést. Színeket. Szimbolum

könyvtárakat. TSSDS/TSFMS ATTRIBÚTUM TÁBLÁZAT Relációs adatbázis táblázat, mely nem grafikus információt, vagy attribútum adatokat tartalmaz. TSSDS - Egy “Grafikus” attribútum táblázat van a grafikus entitáshoz kapcsolva, mely adatai leírják a grafikus entitást, más olyan adatok és kapcsolatok mellett, melyek szükségesek a térbeli és relációs elemzéshez. TSFMS - A “Nemgrafikus” attribútum táblázat az üzemmenethez szükséges adatokat tartalmazza, kiegészítve azokkal az adatokkal és kapcsolatokkal, melyek lekérdezhetők a térbeli és relációs elemzéshez. TARTOMÁNY TÁBLÁZATOK Bizzonyos attribútumok megengedett értékeinek listáit tartalmazza. Az érvényes és megengedhető értékek véges halmaza, mely szükség szerint bővíthető. Többek között mértékegységeket, anyagokat, módszereket, dispozíciókat, osztályokat, státust, fázisokat tartalmaz. JOIN KAPCSOLATOK Olyan mechanizmus, mellyel a relációs adatbázisok

egy közös attribútum vagy objektum felhasználásával több rekordot összekapcsolnak, melyekhez a lekérdezések segítségével lehet hozzáférni. TSSDS/TSFMS 1.8 verzió Környezeti Veszélyek entitás együttes Entitás Osztályai TSSDS Air Pollution (Légszennyezés) Building Environmental Concerns (Épület Környezeti Gondok) Characterization (Jellemzés) Environmental Emergency Preparedness (Felkészültség a Környezeti Vészhelyzetre) General (Általános) Groundwater Pollution (Talajvíz szennyezés) Contained Hazardous Materiel/Hazardous Waste (Veszélyes Anyag Tartalmazás/Veszélyes Hulladék) Contained Munitions Materiel/ Munitions Waste (Lőszer tartalom/Lőszer hulladék) Munitions Remediation (Lőszer Hatástalanítás) General Pollution (Általános Szennyezés) Environmental Remediation (Környezet Kezelés) Sediment Pollution (Üledék szennyezés) Sites (Helyek) Soil Pollution (Talaj Szennyezés) Solid Waste (Szilárd Hulladék) Surface Water Pollution

(Felszíni Víz szennyezés) Regulated Tanks (Szabályozott Medencék) TSFMS Asbestos Containing Materiel Abatement (Azbesztet Tartalmazó Anyag Csökkentése) Outdoor Air Quality Management ( Külső Légminőség Kezelés) Hazardous Materiel Management (Veszélyes Anyag Kezelés) Hazardous Waste Management (Veszélyes Hulladék Kezelés) Indoor Air Quality Management (Belső Légminőség Kezelés) Lead Based Paint Abatement (Olom Festék Csökkentés) Contained PCB Management (PCB-t tartalmazó kezelése) Regulated Storage Tank Management (Szabályozott TárolóTartály Kezelése) Surface Water Quality Management (Felszíni Vízminőség Kezelése) Environmental Field Measurements (Környezeti Terep Mérések) Environmental Remediation Management (Környezet Rehabilitáció Kezelés) Environmental Management (Környezetgazdálkodás)
