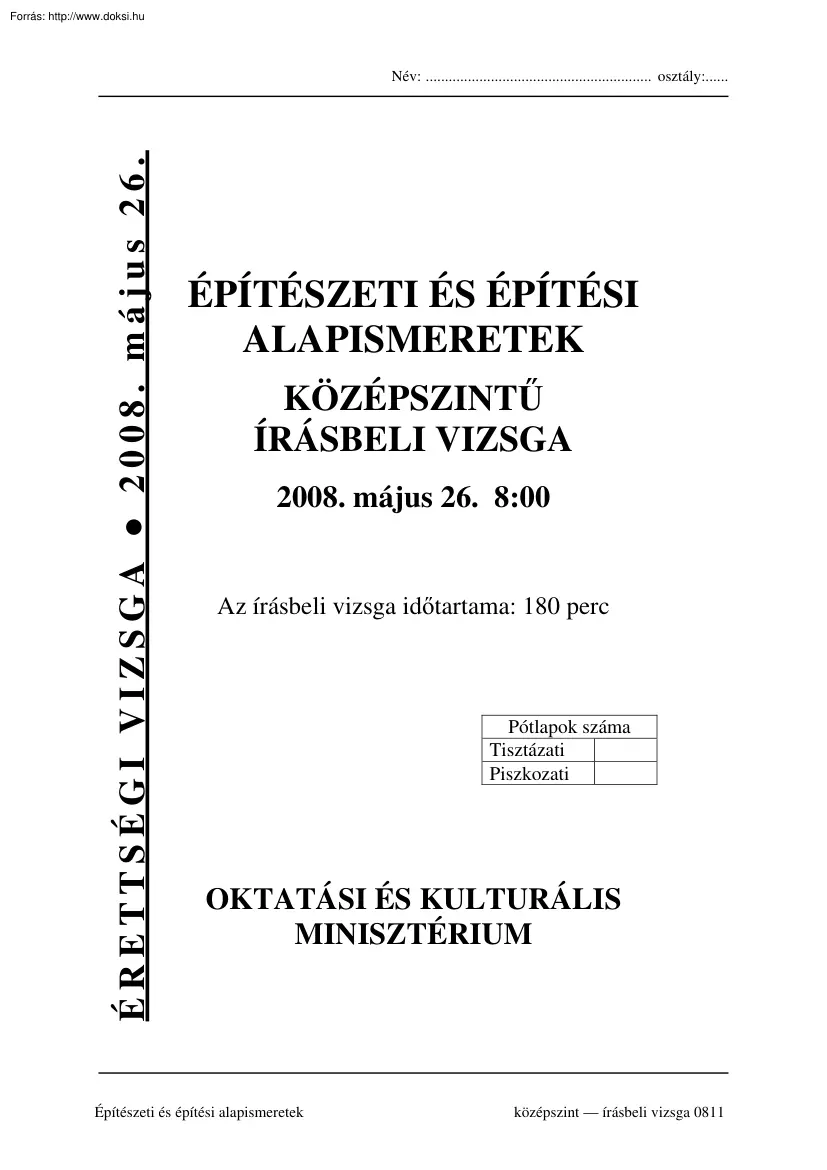

ÉRETTSÉGI VIZSGA 2008. május 26 Név: . osztály: ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA 2008. május 26 8:00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Építészeti és építési alapismeretek középszint írásbeli vizsga 0811 Építészeti és építési alapismeretek középszint Név: . osztály: Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a

feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! Az összetett feladatok közül megoldandó: az 1., a 2. vagy a 3 (csak az egyik), a 4. és az 5. vagy a 6 (csak az egyik) A 2. vagy a 3, és az 5 vagy a 6 feladatok közül csak az egyik értékelhető Hogy melyik feladatot választja, annak jelét jól láthatóan karikázza be! A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők és vonalzók (léptékvonalzó, derékszögű vonalzópár). írásbeli vizsga 0811 2 / 12 2008. május 26 Építészeti és építési alapismeretek középszint Név: . osztály: Egyszerű, rövid feladatok 1. feladat Sorolja be a megadott kőzeteket eredetük alapján az alábbi táblázat

megfelelő oszlopába! 3 pont Kőzetfajták: márvány, mészkő, gránit, agyag, csillámpala, bazalt VULKANIKUS ÜLEDÉKES ÁTALAKULT . . 2. feladat Írja le, hogy konkrétan mit fejeznek ki a B 75.50 betonacél megjelölésben szereplő számértékek! 2 pont 3. feladat Nevezzen meg a gipsz hétköznapi alkalmazásánál használt három olyan anyagot, amit a kötés lassítása érdekében adagolnak! 3 pont 4. feladat Írja le a szabvány fogalmát! írásbeli vizsga 0811 3 pont 3 / 12 2008. május 26 Építészeti és építési alapismeretek középszint Név: . osztály: 5. Nevezze meg, hogy a párhuzamos vetítés melyik két módját különböztetjük meg! 2 pont 6. Egészítse ki a következő mondatot! 3 pont A legegyszerűbb síklapokkal határolt testet négy síklap határolja, ezt a testet . nevezzük Amennyiben egy egyenest vagy egy görbét valamely tengely körül megforgatunk, akkor . kapunk Azt a síkot, amelyre egy tárgy képét

vetítjük, nevezzük. 7. Sorolja fel a panelos építési mód három olyan előnyét, amely gyors és tömeges elterjedését indokolta! 3 pont 8. Írja le, hogy általában mikor készítenek síkalapozást! 3 pont 9. Egészítse ki az alábbi mondatokat! 3 pont A kéményelhúzások kialakítására szigorú szabályok vonatkoznak. Fontos előírás, hogy mindig . irányban és a vízszinteshez képest . szögben történjen az elhúzás A kéménykürtő alsó végére . kell építeni írásbeli vizsga 0811 4 / 12 2008. május 26 Építészeti és építési alapismeretek középszint Név: . osztály: 10. Írja le, hogy mit nevezünk erőnek! 3 pont 11. Egészítse ki az alábbi mondatot! 2 pont A kötélben működő erő hatásvonala a kötél . esik egybe, és csak . lehet 12. Írja le, hogy mit nevezünk eredő erőnek! 3 pont 13. Hány négyzetméter az A3-as rajzlap területe, és milyen hosszúak az oldalai? 3pont 14. Soroljon fel négyet a

vizuális jelrendszer elemei közül! 2 pont 15. Mi a szín fizikai értelmezése? Írja le, hogy mit értünk fizikai értelemben a szín alatt! 2 pont írásbeli vizsga 0811 5 / 12 2008. május 26 Építészeti és építési alapismeretek középszint Név: . osztály: Összetett feladatok 1. feladat Határozza meg az alábbi táblázatban lévő szitavizsgálat eredménye alapján a megvizsgált adalékanyag finomsági modulusát és maximális szemnagyságát! 15 pont m=? Dmax = ? szita lyukbősége (mm) fennmaradt (g) fennmaradt (%) fennmaradt kerekítve (%) összes fennmaradt (%) összes áthullott (%) 125 63 48 32 24 16 12 8 6 4 2 1 0, 5 0, 25 0, 125 0, 063 tálca összesen ─ ─ ─ 146 348 236 713 380 0 858 417 468 532 241 294 239 90 4962 2,92 6,96 4,72 14,26 7,6 0 17,16 8,34 9,36 10,64 4,82 5,88 4,78 1,8 99,24 3 7 5 14 8 0 17 8 9 11 5 6 5 2 100 3 10 15 29 37 37 54 62 71 82 87 93 98 100 97 90 85 71 63 63 46 38 29 18 13 7 2 0 A vizsgált minta

tömege: 5000 gramm. írásbeli vizsga 0811 6 / 12 2008. május 26 Építészeti és építési alapismeretek középszint Név: . osztály: 2. feladat Határozza meg számítással az erőrendszer eredő erejének jellemzőit (Rx, Ry, R, α, Σ Mo, xo,)! 15 pont írásbeli vizsga 0811 7 / 12 2008. május 26 Építészeti és építési alapismeretek középszint Név: . osztály: 3. feladat Számítsa ki a tartó támasz erőit! Számítsa ki a tartó T és M ábráinak jellemző értékeit, és rajzolja meg az alakhelyes T és M ábrákat! 15 pont írásbeli vizsga 0811 8 / 12 2008. május 26 Építészeti és építési alapismeretek középszint Név: . osztály: 4. feladat Szerkesszen nyomott csúcsívet 4 m nyílásközre M = 1:50 léptékbe! írásbeli vizsga 0811 9 / 12 15 pont 2008. május 26 Építészeti és építési alapismeretek középszint Név: . osztály: 5. feladat Szerkessze meg egy csapos gerendafödémnek a födémgerendákra

merőleges metszetét! A födém melegpadlós, feltöltőréteggel rendelkező közbenső fafödém. Kb 4-5 födémgerenda szélességű födémszakaszt rajzoljon meg bekottázva! Nevezze is meg a szerkezeti elemeket! M = 1:10 15 pont írásbeli vizsga 0811 10 / 12 2008. május 26 Építészeti és építési alapismeretek középszint Név: . osztály: 6. feladat Szerkessze meg egy 40 cm-es átmérőjű kör keresztmetszetű és 2,65 méter magasságú vasbeton oszlop egyedi zsaluzatát! A zsaluzat elölnézetét és keresztmetszetét kell megrajzolnia (M = 1:20)! 15 pont írásbeli vizsga 0811 11 / 12 2008. május 26 Építészeti és építési alapismeretek középszint témakör Név: . osztály: a témakör a témakör maximális elért elért maximális pontszám pontszám pontszáma pontszáma 3 2 3 3 2 3 3 40 3 3 3 2 3 3 2 2 15 15 60 15 a feladat sorszáma 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 1. 2. 3. Egyszerű, rövid feladatok Összetett

feladatok 4. ÖSSZESEN Az írásbeli vizsgarész pontszáma 15 100 100 100 javító tanár Dátum: . elért pontszám programba beírt pontszám Egyszerű, rövid feladatok Összetett feladatok javító tanár jegyző Dátum: . írásbeli vizsga 0811 12 / 12 Dátum: . 2008. május 26 ÉRETTSÉGI VIZSGA 2008. május 26 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 0811 ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató Fontos tudnivalók Az írásbeli vizsgafeladatok pontszámainak összege csak egész szám lehet. Ha az írásbeli vizsga(rész) pontszáma nem egész szám, akkor a matematikai kerekítés szabályai szerint kell

eljárni (az öttizedre vagy az a felett végződő pontszámokat felfelé, az öttized alattit pedig lefelé kerekítjük). írásbeli vizsga 0811 2 / 10 2008. május 26 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató Egyszerű, rövid feladatok 1. Sorolja be a megadott kőzeteket eredetük alapján az alábbi táblázat megfelelő oszlopába! 3 pont Kőzetfajták: márvány, mészkő, gránit, agyag, csillámpala, bazalt VULKANIKUS ÜLEDÉKES ÁTALAKULT gránit agyag márvány bazalt mészkő csillámpala 2. Írja le, hogy konkrétan mit fejeznek ki a B 7550 betonacél megjelölésben szereplő számértékek! 2 pont A betonacél legkisebb szakítószilárdsága: 750 N/mm2 A betonacél legkisebb folyási határa: 500 N/mm2 3. Nevezzen meg a gipsz hétköznapi alkalmazásánál használt három olyan anyagot, amit a kötés lassítása érdekében adagolnak! 3 pont enyv, mészpép, timsó, bórax, dextrin (Csak hármat

kell megnevezni!) 4. Írja le a szabvány fogalmát! 3 pont Az egységesen alkalmazandó termelési eljárást, formát, alkatrészt, terméket stb. hivatalosan meghatározó műszaki előírást szabványnak nevezzük. 5. Nevezze meg, hogy a párhuzamos vetítés melyik két módját különböztetjük meg! 2 pont Merőleges vetítés. Ferde vetítés. 6. Egészítse ki a következő mondatot! 3 pont A legegyszerűbb síklapokkal határolt testet négy síklap határolja. Ezt a testet tetraédernek nevezzük. Amennyiben egy egyenest vagy egy görbét valamely tengely körül megforgatunk, akkor forgástestet kapunk. Azt a síkot, amelyre egy tárgy képét vetítjük, képsíknak nevezzük. 7. Sorolja fel a panelos építési mód három olyan előnyét, amely gyors és tömeges elterjedését indokolta! 3 pont 1. Rövid építési idő (viszonylag rövid idő alatt nagy mennyiségi igény elégíthető ki) 2. Gyári módszerek alkalmazhatósága miatt az előregyártás és az

építés folyamatos 3. Technológiai folyamatok jól gépesíthetők, sőt automatizálhatók 4. Gyártási folyamatok rendszeres ellenőrzése, pontosság és azonos minőség 5. A helyszíni munkák szerelőjellegűvé vállnak, az élőmunka igény csökken 6. Az építési nedvesség és az állványozás majdnem teljesen kiküszöbölhető (A maximális pontszámért hármat kell leírni.) írásbeli vizsga 0811 3 / 10 2008. május 26 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 8. Írja le, hogy általában mikor készítenek síkalapozást! 3 pont Síkalapozást általában akkor készítünk, ha a teherbíró talaj a terepszint közelében van. 9. Egészítse ki az alábbi mondatokat! 3 pont A kéményelhúzások kialakítására szigorú szabályok vonatkoznak. Fontos előírás, hogy mindig egy irányban, és a vízszinteshez képest 60 foknál nem kisebb szögben történjen az elhúzás. A kéménykürtő alsó

végére koromzsákajtót kell építeni 10. Írja le, hogy mit nevezünk erőnek! 3 pont Azt a hatást, amely a testek mozgásállapotát, vagy alakját megváltoztatja, erőnek nevezzük. 11. Egészítse ki az alábbi mondatot! 2 pont A kötélben működő erő hatásvonala a kötél tengelyvonalával esik egybe, és csak húzóerő lehet. 12. Írja le, hogy mit nevezünk eredő erőnek! 3 pont Azt az erőt, amely az erőrendszer erőit minden hatásukban helyettesíti, eredőerőnek nevezzük. 13. Hány négyzetméter az A3-as rajzlap területe, és milyen hosszúak az oldalai? 3 pont A területe: 1/8 m2 (0,125m2) Az oldalainak hossza: 297 x 420 (mm) 14. Soroljon fel négyet a vizuális jelrendszer elemei közül! Pont, vonal, folt, sík, test, szín, faktúra, textúra, struktúra. (Csak négyet kell felsorolni!) 2 pont 15. Mi a szín fizikai értelmezése? Írja le, hogy mit értünk fizikai értelemben a szín alatt! 2 pont A szín fizikai értelemben meghatározott (adott)

hullámhosszúságú elektromágneses hullám. írásbeli vizsga 0811 4 / 10 2008. május 26 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató Összetett feladatok 1. feladat Határozza meg az alábbi táblázatban lévő szitavizsgálat eredménye alapján a megvizsgált adalékanyag finomsági modulusát és maximális szemnagyságát! 15 pont m=? Dmax = ? szita lyukbősége (mm) fennmaradt (g) fennmaradt (%) fennmaradt kerekítve (%) összes fennmaradt (%) összes áthullott (%) 125 63 48 32 24 16 12 8 6 4 2 1 0, 5 0, 25 0, 125 0, 063 tálca összesen ─ ─ ─ 146 348 236 713 380 0 858 417 468 532 241 294 239 90 4962 2,92 6,96 4,72 14,26 7,6 0 17,16 8,34 9,36 10,64 4,82 5,88 4,78 1,8 99,24 3 7 5 14 8 0 17 8 9 11 5 6 5 2 100 3 10 15 29 37 37 54 62 71 82 87 93 98 100 97 90 85 71 63 63 46 38 29 18 13 7 2 0 A vizsgált minta tömege: 5000 g. A 24 mm-es, a 12 mm-es és a 6 mm-es lyukbőségű sziták nem szabványos

méretek, tehát a finomsági modulus számításánál ezeket nem kell figyelembe venni. A megvizsgált adalékanyag finomsági modulusa: m = Σ bi / 100 2 pont bi – az egyes szitákon fennmaradt összes anyag tömegszázaléka. 0,63-tól 32-ig 3 pont m = (98+93+87+82+71+62+54+37+15+3)/100 = 602/100 = 6,02 5 pont m = 6,02 3 pont Dmax = 32 mm 2 pont írásbeli vizsga 0811 5 / 10 2008. május 26 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 2. feladat Határozza meg számítással az erőrendszer eredő erejének jellemzőit (Rx, Ry, R, α, Σ Mo, xo,)! 15 pont Fx = 3 · cos60° = 1,5 Fy = 3 · sin60° = 2,598 Fx = 5 · sin40° = 3,214 Fy = 5 · cos40° = 3,830 Rx = –1,5 – 3,214 + 132 + 9 = 16,286 kN Ry = 2,598 + 6 + 6 3,830 – 3 = 15,428 kN 15,428 = 0,9473 tgα = 16,286 α = 43,450° vagy 46,550° 1 pont 1 pont 1 pont 1 pont 1 pont 1 pont R = 16,286 + 15,428 = 22,433 kN Σ Mo = –1,5 ·4 – 2,598 · 2,5 + 6 ·

2,5 + 6 · 2,5 + 3,830 · 6,5 – 3 · 2,5 – 12 · 4 = = 10,9 kN·m 3 pont 2 2 pont 2 3 pont 10,9 xo = = 0,706 m 15,428 írásbeli vizsga 0811 1 pont 6 / 10 2008. május 26 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 3. feladat Számítsa ki a tartó támasz erőit! Számítsa ki a tartó T és M ábráinak jellemző értékeit, és rajzolja meg az alakhelyes T és M ábrákat! 15 pont ∑MA= 0 0 = 18 · 10,5 − FB · 9 + 36 · 4,5 ∑MB= 0 0 = −FA · 9 + 36 · 4,5 − 18 · 1,5 x= FB = 39 kN 1 pont FA = 15 kN 1 pont 15 = 3,75 m (Mmax helye) 4 írásbeli vizsga 0811 1 pont 7 / 10 2008. május 26 Építészeti és építési alapismeretek középszint M+max = 15 · 3,75 · 4 · M-max = -3 · 6 · 3,75 = 28,125 kN·m 2 Javítási-értékelési útmutató 1 pont 3 = 27 kN·m 2 1 pont M és T ábra: T ábra Mmax helye 3,75m M ábra 4 pont 2 pont 4 pont 4. feladat Szerkesszen nyomott csúcsívet 4

m nyílásközre M = 1:50 léptékben! Az értékelés szempontjai: - a megoldottság szintje - áttekinthetőség - a kivitelezés esztétikája írásbeli vizsga 0811 15 pont 8 pont 4 pont 3 pont 8 / 10 2008. május 26 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 5. feladat Szerkessze meg egy csapos gerendafödémnek a födémgerendákra merőleges metszetét! A födém melegpadlós, feltöltőréteggel rendelkező közbenső fafödém. Kb 4-5 födémgerenda szélességű födémszakaszt rajzoljon meg bekottázva! Nevezze is meg a szerkezeti elemeket! M = 1:10 15 pont 1 keményfa csap 2 keményfa ék 3 nádvakolat 4 gerenda 5 feltöltés 6 padló PONTOZÁS: Ábra: Helyes kottázás: Elemek megnevezése: írásbeli vizsga 0811 10 pont 2 pont 3 pont 9 / 10 2008. május 26 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 6. feladat Szerkessze meg egy 40 cm-es átmérőjű

kör keresztmetszetű és 2,65 méter magasságú vasbeton oszlop egyedi zsaluzatát! A zsaluzat elölnézetét és keresztmetszetét kell megrajzolnia! (M = 1:20) 15 pont Elölnézet Keresztmetszet: írásbeli vizsga 0811 10 pont 5 pont 10 / 10 2008. május 26
