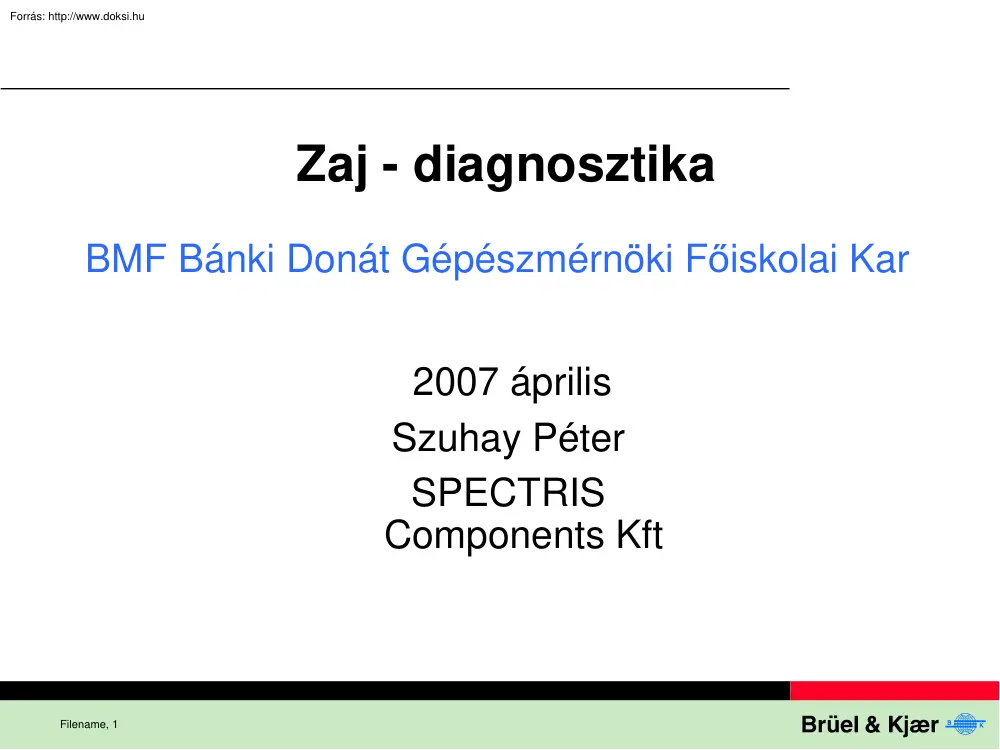

Zaj - diagnosztika BMF Bánki Donát Gépészmérnöki Főiskolai Kar 2007 április Szuhay Péter SPECTRIS Components Kft Filename, 1 Hordoz-e diagnosztikai információt a zaj ? megfogás erő rezgés felület + áramlási zaj. zaj Filename, 2 Miért mérünk zajt ? Mert nem férünk hozzá a rezgéshez Mert arra van minőségi előírás Munkavédelmi szempont Példa: cementgyári malom Példa: meleghengermű Filename, 3 A hang hordozhat információt. Filename, 4 Vagy zajként zavarhat. Filename, 5 A hang a levegőben terjed, hogy mekkora lesz. Filename, 6 Szabad téri terjedés, pontforrás A hangintenzitás a felületegységre eső hangteljesítmény Filename, 7 A hang longitudinális hullám Filename, 8 A hangnyomás a 105 Pa légnyomás ingadozása Filename, 9 A decibel skála képlettel Filename, 10 Hangforrások: pont, vonal, sík Filename, 11 A hangterjedés határai, két szélsőség: Süketszoba: nincs

visszaverődés Filename, 12 Zengőszoba: teljes visszaverődés Speciális eset: nincs is terjedés. A doboz mérete kicsi a hang hullámhosszához képest Filename, 13 Hangterjedés „a gyakorlatban” Filename, 14 Két hangforrás eredője Az intenzitás összeadódik, a nyomás 1,41-szeres Filename, 15 Két forrásból kapott hangnyomás összegzése Filename, 16 Egy forrás és háttér: a kivonás szabálya Filename, 17 Hangforrások frekvenciatartománya Herz = periódusszám másodpercenként Filename, 18 A hallás frekvenciatartománya Filename, 19 Hullámhossz és frekvencia Levegőben c = 344 méter másodpercenként Filename, 20 Akadály és a hullámhossz Példa: f=1 kHz hullámhossza kb. 34 cm Filename, 21 Visszaverődés Akkor szép, ha a felület fő mérete a hullámhossz sokszorosa Filename, 22 Spektrum = frekvenciatartomány Periódikus jel --- Fourier sor Filename, 23 Valódi zajok és spektrumuk

Filename, 24 Élő példa: aszinkron motor Általában az időfüggvényből semmi sem olvasható ki. Filename, 25 A zajmérő és benne a szűrő Filename, 26 A sávszűrő elvben és a valóságban Filename, 27 Szűrők és frekvenciaskálák Filename, 28 Szabványos akusztikus szűrősorok Filename, 29 A frekvenciatartomány a fülünk szerint Filename, 30 Térkép a frekvencia és a hangnyomás szerint fájdalomküszöb halláskárosodás Zene (tágabb) Beszéd (szűkebb) hallásküszöb Filename, 31 A fülünk frekvenciafüggése Egyforma hangosnak érezzük a zöld görbe mentén változó hangnyomásokat Filename, 32 Korrekciós szűrők a zajmérőkben „A” szűrő = általános Filename, 33 „C” szűrő = nagy hangnyomásokra
