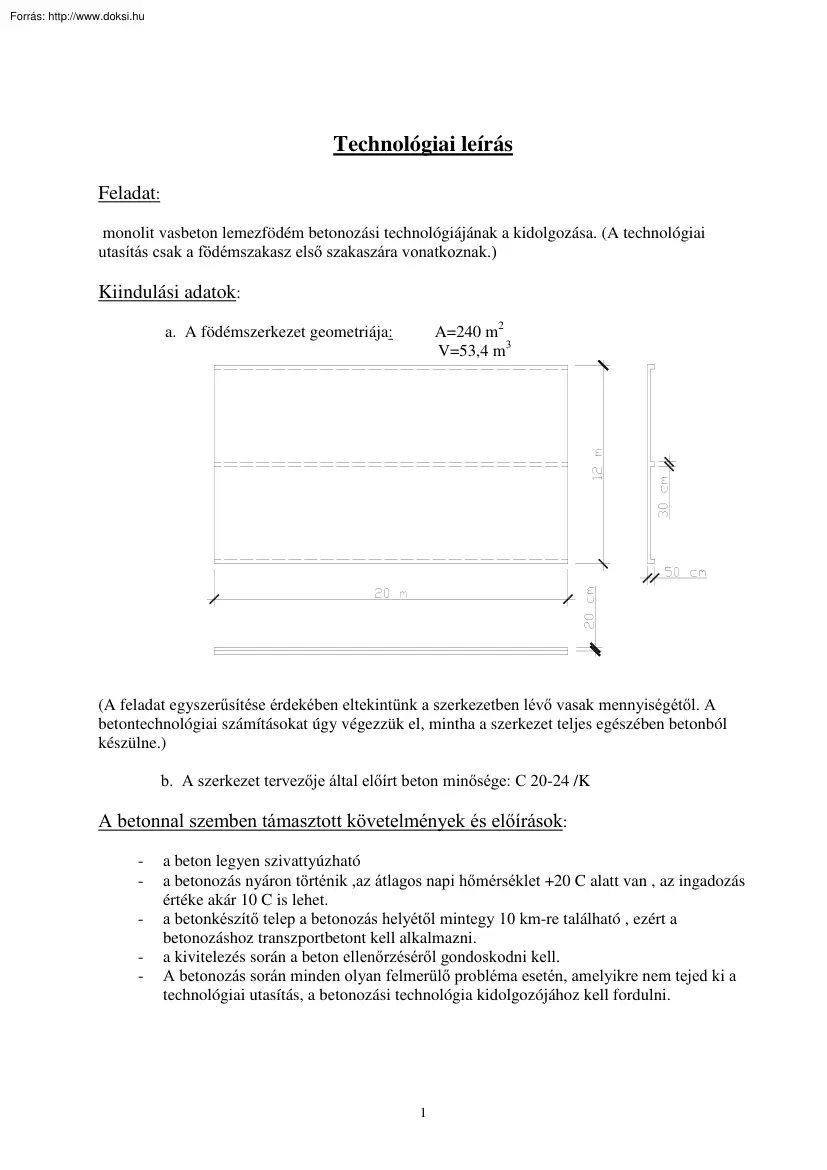

Technológiai leírás Feladat: monolit vasbeton lemezfödém betonozási technológiájának a kidolgozása. (A technológiai utasítás csak a födémszakasz első szakaszára vonatkoznak.) Kiindulási adatok: A=240 m2 V=53,4 m3 a. A födémszerkezet geometriája: (A feladat egyszerűsítése érdekében eltekintünk a szerkezetben lévő vasak mennyiségétől. A betontechnológiai számításokat úgy végezzük el, mintha a szerkezet teljes egészében betonból készülne.) b. A szerkezet tervezője által előírt beton minősége: C 20-24 /K A betonnal szemben támasztott követelmények és előírások: - a beton legyen szivattyúzható a betonozás nyáron történik ,az átlagos napi hőmérséklet +20 C alatt van , az ingadozás értéke akár 10 C is lehet. a betonkészítő telep a betonozás helyétől mintegy 10 km-re található , ezért a betonozáshoz transzportbetont kell alkalmazni. a kivitelezés során a beton ellenőrzéséről gondoskodni kell. A

betonozás során minden olyan felmerülő probléma esetén, amelyikre nem tejed ki a technológiai utasítás, a betonozási technológia kidolgozójához kell fordulni. 1 Vízcement tényező megválasztása: x=0.45-re vesszük fel így szivattyúzhatóvá tehető a beton A cementtartalom kiinduló értéke: c=340 kg/m3 –nek vesszük föl. ( 32.5 pc ) Képlékenyítőszer: STABIMENT BV1 Képlékenyítőszer adatai: adagolás : 0,2-0,8 % a cement tömegére vonatkoztatva Sűrűség : 1,17 kg/dm3=1170 kg/m3 A termék forgalmazója által adott termékismertető: A STABIMENT BV1 képlékenyítőszer segíti a bedolgozást mindenfajta beton és vasbeton munkánál. Megkönnyíti a beton előállítását a K,KK konzisztencia esetén Javítja az ellenálló képességet agresszív hatásokkal szemben és növeli a beton szi- lárdságát. Felhasználása javasolt szivattyús és látszó betonok esetén. Adalékanyag: - dmax=16mm - az A-B közötti frakcióba kell esnie , -

36%-nak minimálisan homoknak kell lennie. Betonösszetétel számítása: x=0.45 c=340 kg x=v/c A víz térfogatának számítása: ρv=1000 kg/m3 mv=153 kg Vv=mv/ρv =153 kg/ 1000 kg/m3 =0,153 m3 A cement térfogatának számítása: mc=340 kg ρc=3,1 kg/dm3=3100 kg/m3 Vc=mc/ρc=340/3100 =0,1096 m3 Az adalékanyag térfogatának számítása: 1m3-(0,11+0,153+0,0017+0,01+0,0003)=0,725 m3 Vad=0,725 ρa=2,64 kg/dm3=2640 kg/m3 Va=0,725 m3 ma=ρa*Va=2640 kg/m30,725 m3=1914 kg ma=1914 kg 2 v=153 kg Levegő térfogata: Vl=1/100=0,01 m3 1m beton összetétele: 340 kg cement 32.5 pc 153 l víz 2,04 kg STABIMENT BV1 képlékenyítőszer 1914 kg adalékanyag 3 TECHNOLÓGIAI UTASITÁSOK: 1. A betonkeverés az építés helyétől 10 km-re történik a fent megadott receptúra alapján ,a mennyiség és minőség szigorú betartása mellett. A fagyásgátlót csak fagyveszély esetén kell alkalmazni. 2. A keverőteleptől a betont mixerkocsik szállítják az építés helyéig Az

autóknak az előre kiszámított időpontban kell megérkeznie az építés helyére, hogy biztosítva legyen a folyamatos anyagkiszolgálás és a betonszivattyúnak ne keljen állnia. A betonból véletlenszerűen kell mintát venni és minősíteni 3.A megérkezett betont szivattyúval juttatjuk be a szerkezetbe 4. A szivattyú csőátmérője min 100mm 5. A konzisztenciát ellenőrizni kell , 4250cm között jó (ha nem megfelelő intézkedni kell) 6. Az első 1-2 talicska betont nem szabad bedolgozni (kiosztályozódás miatt) 7. A szivattyú nyomása 80150 bar legyen 8. A szivattyúállást folyamatosan mozgatjuk és töltjük ki az adott felületen , ezt lehetőleg egy jól képzett gyakorlott munkás végezze. 9. A jobb tömörítés érdekében vibrálásra lesz szükség , amit egy tűvibrátorral (10000 ford./perc) végezhetünk Itt arra kell ügyelni , hogy a vibrátor tűjét gyorsan kell a betonba helyezni , ott minimum 10 másodpercig kell hagyni , utána gyors

mozgatással kivenni. A vibrálást 1 m2-enként kell végezni. 10. A felületet kézi módszerrel kell lehúzni 3 m-es léccel 11 .A felületet utókezelni kell Az utókezelést elegendő úgy elvégezni , hogy a felületet letakarjuk egy párazáró fóliával és nedvesített jutaszövettel ,ami megakadályozza azt, hogy a víz elpárologjon és ezáltal túl sok repedést okozzon. 12. A terhelhetőségi időpontot későbbi időpontban elvégzett próbatestek vizsgálatából kell megállapítani. 3
