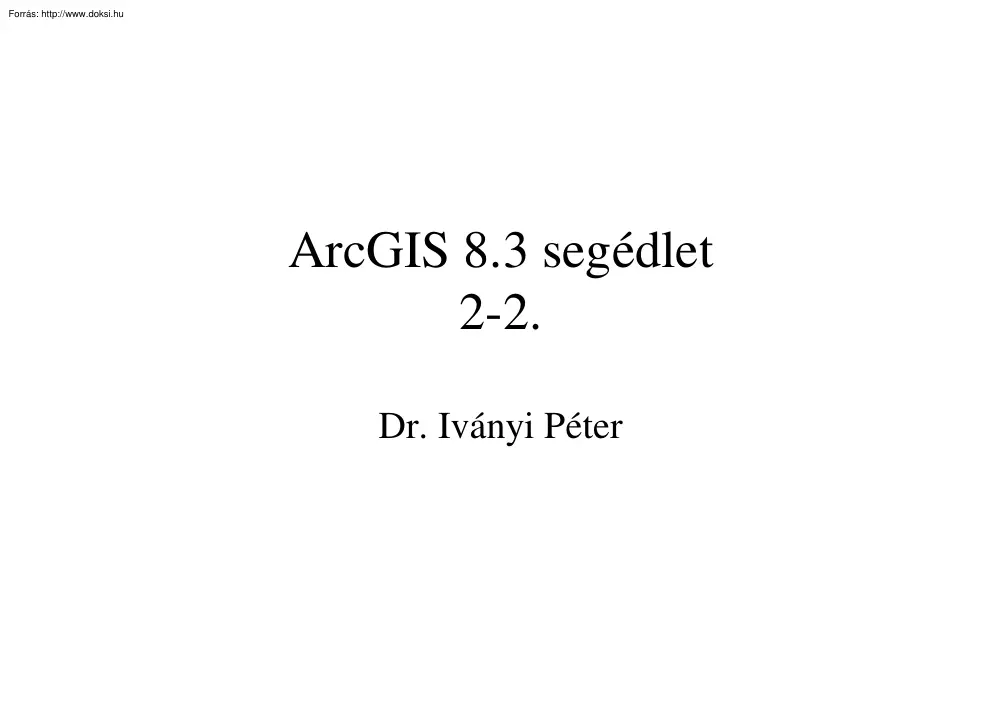

ArcGIS 8.3 segédlet 2-2. Dr. Iványi Péter Tartalomjegyzék • Adatok ábrázolási módjai Szimbólumok 1. Az alábbi ablakban lehet részletesen beállítani az adatok ábrázolásánál használt szimbólumokat azok színét és formáját. A lehetőségek: -Egy szimbólum minden adathoz (Single symbol) -Kategória szerinti szimbólumok (Caregories) -Mennyiségi adat szerinti szimbólumok (Quantities) -Ábrázolás diagrammal (Charts) -Ábrázolás több attribútum, tulajdonság alapján (Multiple Attributes) Ez a kis képecske mindig demonstrálja az ábrázolási módot. Szimbólumok, Példa 1-1. A „Single symbol” opció ábrázolási mód választásával minden objektumot egyazon módon ábrázol a program. A jobb oldali ábrán az látható, hogy minden parcella zölddel lesz majd ábrázolva. Az is megadható hogy a szimbólum mellé milyen szöveg kerüljön adat és elhelyezés módban. Adat módban ez aszöveg jelenik meg a szimbólum mellett.
Elhelyezés módban pedig az a szöveg jelenik meg a szimbólum mellett amit itt lehet megadni, a gomb megnyomása után. Szimbólumok, Példa 1-2. Az eredmény itt látható. Illetve a szöveg is megjelent a szimbólum mellett. Szimbólumok 2. Az adatokat lehet kategória szerint is ábrázolni. Itt három lehetőség van, ábrázolni lehet: -Egyedi értékek alapján (Unique values) -Több mezőből származó egyedi értékek alapján (Unique values, many fields) -Egy stílusnak megfelelő szimbólumokkal (Match to symbols in a style) -Melyik mező alapján végezzük a színezést (value field) -Milyen színeket használjon a program (color scheme). Később más színek is választhatók! -Itt látható a szimbólum, a szín, a címke és hogy hány elem található ebből az adatból a fólián. Az „all other values” jelentése: „minden egyéb érték”. Ezt a színt és szimbólumot használja a program a nem választott adat kategórák esetén.
Szimbólumok, Példa 2-1. Az ábrán azt az esetet mutatjuk be, amikor a parcella felhasználási kódja (Landuse) szerint végezzük a színezést. A szimbólum itt úgy választható meg, ha duplán kattintunk a színes négyzetre. Ha megnyomjuk ezt a gombot, akkor az összes, egyedi értéket hozzáadja a program a szín séma szerint. Például az „AGRI” kód azt jelenti, hogy a terület mezőgazdasági felhasználású és csak 1 ilyen telek van. Az adatok száma a „Count” oszlopban jelenik meg. Ha valamiért csak kérdőjelek jelennek meg a számok helyett, akkor egyszerűen kattintsunk a „Count” szóra és a program újra számolja az adatokat kategóriánként. Szimbólumok, Példa 2-2. Az eredmény itt látható, amikor a parcella felhasználási kódja szerint történik színezés. A szimbólumok és a szöveg is megjelenik az adat panelben. Természetesen, a már korábban bemutatott szimbólum módosítási technikák itt is használhatók. (Például a
szimbólumon a jobb vagy bal egér gombbal kattintva.) Szimbólumok, Példa 2-3. A szimbólumok melletti szöveg (Label oszlop elemei) is megváltoztatható. Például kattintsunk a névre hosszabban, majd gépeljük be az új nevet. (A Value oszlop értékei nem változtathatók meg.) A szimbólum neve itt is megváltoztatható. Szimbólumok, Példa 2-4. A szimbólumok közül néhányat el is lehet távolítani. Válasszuk ki az értéket, kattinsunk a jobb egér gombbal majd válasszuk a „Remove Value(s)” almenüt. Egyszerre több érték is eltávolítható, vagy akár az összes Az összes érték eltávolításához ezt a gombot nyomjuk meg. Szimbólumok, Példa 2-5. Jelen példában csak az „AGRI” és a „COMM” kódú szimbólumokat távolítottuk el. Az látható az ábrán, hogy így az AGRI és COMM kódú telkek a világos sárga színnel lesznek kirajzolva, vagyis a „minden egyéb” (all other values) értékeknél használt színnel.
Szimbólumok, Példa 2-6. A „minden egyéb” érték szimbóluma nem távolítható el, de kikapcsolható. Az eredmény, hogy ezek a telkek nem jelennek meg. Szimbólumok, Példa 2-7. Ebben a példában egyesével definiáljuk a szimbólumokat a felhasználó által választott értékhez. Az „Add Values” dialógus ablak jelenik meg, ha az „Add Values.” gombot lenyomjuk, majd innen a COMM értéket választjuk Ha a teljes listát látni szeretnénk a „Complete List” gombot kell lenyomni. Az „Add Values” ablakban csak a választott mező (Landuse) értékei jelennek meg. Ha másik mezőt választunk, akkor más értékek jelennek meg az ablakban. Szimbólumok, Példa 2-8. Itt látható az eredmény, amikor a COMM kódú és minden egyéb kódú parcellát ábrázolunk. Szimbólumok, Példa 2-9. A szimbólumok stílusát egy file-ból is be lehet tölteni. Az „Import” gomb megnyomásával ez a dialógus ablak jelenik meg. A szimbólumok
betölthetőek egy fóliából vagy egy jelmagyarázat file-ból. Betölthető: -a teljet szimbólum definíció (Complete symbology definition) -csak a szimbólumok (just the symbols) -csak az osztályozás (just the classification) Szimbólumok, Példa 2-10. A kategóriákat lehet csoportosítani. Például válasszunk ki több kategóriát (Ha egymás utáni értékeket választunk, akkor először válasszuk ki az első értéket, majd a Shift gomb nyomva tartása mellett kattinsunk az utolső értékre. Egymástól független értékek választásánál a Ctrl gomb nyomva tartása mellett kattintsunk az egérrel a kiválasztandó értékekre.) Az értékek kiválasztása után kattintsunk a jobb egér gombbal, amire megjelenik az alábbi menü. Ebből a menüből válasszuk a „Group Values” almenüt Szimbólumok, Példa 2-11. A „Group Values” almenü kiválasztása és a címke átnevezése után ezt az eredményt kapjuk. A „Value” oszlop mutatja, hogy a
szimbólum valójában három értéket reprezentál. Szimbólumok, Példa 2-12. Az csoportosított mezők ábrázolásának végső eredménye látható az alábbi képen. Szimbólumok 3. Lehetőség van arra is, hogy ne csak egy mező, hanem több mező (maximum 3) szerinti színezést végezzünk. Az alábbi képeken az látható, hogy két mező, a Landuse és a USE CLASS, alapján szeretnénk a telkeket színezni. Az „Add Values” gomb megnyomása után a jobb oldali ablak jelenik meg, ahonnan az üres (VAC) telkeket választjuk, melyeknek az osztálya (USE CLASS) 0, 1 vagy 5. A választás eredménye a bal oldalon látható, majd az eredmény a következő oldalon Szimbólumok, Példa 3-1. Ezen a képen látható az előző oldali választás eredménye. Az is észrevehető, hogy a két mező vesszővel van elválasztva Szimbólumok 4. Az adatokat nem csak kategória, hanem mennyiség alapján is lehet ábrázolni. Az első opció a „Graduated colors”, mely
lehetővé teszi, hogy az adatok színét egy színskálából válassza a program az adat egy mennyiségi tulajdonsága szerint. Az alábbi képen a választott mező a terület (Shape Area), a Jenks féle algoritmus szerint vannak az adatok 5 féle osztályba sorolva (Classify) a választott színskála (Color Ramp) alapján. A létrehozott 5 osztály itt látható. A panel a Tartomány (Range) oszlopban látható a területek alsó és felső értéke. A címke (Label) oszlop alapesetben szintén az értékek alsó és felső értékét tartalmazza, de átnevezhető. Szimbólumok, Példa 4-1. Ha a területeket 5 osztályba soroljuk a nagyságuk alapján, ahogy ezt beállítottuk az előző oldalon, akkor ezt az eredményt kapjuk. Szimbólumok, Példa 4-2. A „Classify” gomb megnyomásával egy újabb dialógus ablak jelenik meg, melyben nagyon sok mindent meg lehet tudni, illetve beállítani: -A klasszifikációs módszer (Method), például lehet egyenletes felosztást
is választani -Az osztályok (Classes) száma, jelenleg 5 -Mely adatokat hagyjunk ki (Exclusion) -A mintavételezést (Sampling) Az ablak információt is ad az adatokról: -Count: Hány adatot vesz figyelembe a program -Minimum: a minimális érték -Maximum: a maximális érték -Sum: az összes adat összege -Mean: az adatok átlaga -Deviation: az eltérés az átlagtól, deviáció Az alsó ablak az adatok grafikus eloszlását is megmutatja. Szimbólumok 5. Másik lehetőség a mennyiségi adat ábrázolására, hogy a szimbólumok mérete mutatja a mennyiség relatív nagyságát (Graduated symbols). A szimbólum a mennyiségek közötti relatív eltérést szimbolizálja. Itt nem színeket kell beállítani, hanem a szimbólum méretét (Symbol Size) és stílusát (Template), illetve a háttérszínt (Background). Jelen példában is 5 osztályba soroljuk a parcellák területeit (Shape Area) A várható eredmény itt látható. Szimbólumok, Példa 5-1. A képen a
parcellák területeinek nagysága különböző méretű szimbólumokkal vannak jelölve. Szimbólumok 6. Szükség lehet arra is, hogy a szimbólumok mérete a mennyiség absolút nagyságát reprezentálják (Proportional symbols). A különböző beállítások láthatók az alábbi képen és az eredmény a következő oldalon. Szimbólumok, Példa 6-1. „Proportional symbols” esetén az ábrázolás eredménye az alábbi képen látható. Szimbólumok 7. Az sűrűségi adatot ábrázolhatunk „Dot density” módban. Ezzel most nem foglalkozunk Szimbólumok 8. Ha több mező egymás közti viszonyát egy diagrammal szeretnénk ábrázolni akkor a „Charts” ábrázolás módot válasszuk. Ebben az ábrázolási módban kördiagram (Pie), egymás melletti oszlopdiagram (Bar/Column) és egymásra helyezett oszlopdiagram (Stacked) használható. Az alábbi képen az látható, hogy a parcella területét (Shape Area) és kerületének hosszát (Shape Length)
szeretnénk ábrázolni egy kördiagramban. Itt is nagyon sok paramétert lehet beállítani, például -A háttér színt (Background) -Színskála (Color Scheme) -Diagram mérete (Size) -Stb Szimbólumok, Példa 8-1. Az eredmény az alábbi képen látható, amikor a parcella területének és kerületének arányát ábrázoljuk kördiagramokban. Szimbólumok 9. Az utolsóként bemutatott ábrázolási mód, ahol mennyiségi adatot ábrázolunk minden egyes kategóriára. Ez azt jelenti, hogy először ki kell választani a kategóriákat, például az alábbi képen a Landuse és a USE CLASS mezőkből a „COMM” és a 0,1,2 kategóriákat választottuk Majd ki kell választani, hogy a választott kategóriákkal kapcsolatban milyen mennyiséget akarunk ábrázolni és milyen technikával. Itt is választható színskála (Color ramp) és szimbólum méret (Symbol Size) a mennyiségi adatok ábrázolására. Jelen esetben a terület (Shape area) nagyságát színekkel
ábrázoljuk. Szimbólumok, Példa 9-1. A képen látható az eredmény. A különböző kategóriákba tartozó parcellák területei a választott színskála szerint vannak ábrázolva. A választott színekből és színskálából alakul ki a végső szín. Szimbólumok, megjegyzés Érdemes megjegyezni, hogy az előzőekben bemutatott ábrázolási módok igen összetett megjelenítést tesznek lehetővé, mivel az egyes ábrázolási módok külön-külön beállíthatóak a fóliákra. Nem mindegyik ábrázolási mód került bemutatásra és a bemutatottaknak sem mindegyik részlete. Több olyan „finomság”, apró részlet van melyet csak próbálgatással és kísérletezéssel lehet kitapasztalni
Elhelyezés módban pedig az a szöveg jelenik meg a szimbólum mellett amit itt lehet megadni, a gomb megnyomása után. Szimbólumok, Példa 1-2. Az eredmény itt látható. Illetve a szöveg is megjelent a szimbólum mellett. Szimbólumok 2. Az adatokat lehet kategória szerint is ábrázolni. Itt három lehetőség van, ábrázolni lehet: -Egyedi értékek alapján (Unique values) -Több mezőből származó egyedi értékek alapján (Unique values, many fields) -Egy stílusnak megfelelő szimbólumokkal (Match to symbols in a style) -Melyik mező alapján végezzük a színezést (value field) -Milyen színeket használjon a program (color scheme). Később más színek is választhatók! -Itt látható a szimbólum, a szín, a címke és hogy hány elem található ebből az adatból a fólián. Az „all other values” jelentése: „minden egyéb érték”. Ezt a színt és szimbólumot használja a program a nem választott adat kategórák esetén.
Szimbólumok, Példa 2-1. Az ábrán azt az esetet mutatjuk be, amikor a parcella felhasználási kódja (Landuse) szerint végezzük a színezést. A szimbólum itt úgy választható meg, ha duplán kattintunk a színes négyzetre. Ha megnyomjuk ezt a gombot, akkor az összes, egyedi értéket hozzáadja a program a szín séma szerint. Például az „AGRI” kód azt jelenti, hogy a terület mezőgazdasági felhasználású és csak 1 ilyen telek van. Az adatok száma a „Count” oszlopban jelenik meg. Ha valamiért csak kérdőjelek jelennek meg a számok helyett, akkor egyszerűen kattintsunk a „Count” szóra és a program újra számolja az adatokat kategóriánként. Szimbólumok, Példa 2-2. Az eredmény itt látható, amikor a parcella felhasználási kódja szerint történik színezés. A szimbólumok és a szöveg is megjelenik az adat panelben. Természetesen, a már korábban bemutatott szimbólum módosítási technikák itt is használhatók. (Például a
szimbólumon a jobb vagy bal egér gombbal kattintva.) Szimbólumok, Példa 2-3. A szimbólumok melletti szöveg (Label oszlop elemei) is megváltoztatható. Például kattintsunk a névre hosszabban, majd gépeljük be az új nevet. (A Value oszlop értékei nem változtathatók meg.) A szimbólum neve itt is megváltoztatható. Szimbólumok, Példa 2-4. A szimbólumok közül néhányat el is lehet távolítani. Válasszuk ki az értéket, kattinsunk a jobb egér gombbal majd válasszuk a „Remove Value(s)” almenüt. Egyszerre több érték is eltávolítható, vagy akár az összes Az összes érték eltávolításához ezt a gombot nyomjuk meg. Szimbólumok, Példa 2-5. Jelen példában csak az „AGRI” és a „COMM” kódú szimbólumokat távolítottuk el. Az látható az ábrán, hogy így az AGRI és COMM kódú telkek a világos sárga színnel lesznek kirajzolva, vagyis a „minden egyéb” (all other values) értékeknél használt színnel.
Szimbólumok, Példa 2-6. A „minden egyéb” érték szimbóluma nem távolítható el, de kikapcsolható. Az eredmény, hogy ezek a telkek nem jelennek meg. Szimbólumok, Példa 2-7. Ebben a példában egyesével definiáljuk a szimbólumokat a felhasználó által választott értékhez. Az „Add Values” dialógus ablak jelenik meg, ha az „Add Values.” gombot lenyomjuk, majd innen a COMM értéket választjuk Ha a teljes listát látni szeretnénk a „Complete List” gombot kell lenyomni. Az „Add Values” ablakban csak a választott mező (Landuse) értékei jelennek meg. Ha másik mezőt választunk, akkor más értékek jelennek meg az ablakban. Szimbólumok, Példa 2-8. Itt látható az eredmény, amikor a COMM kódú és minden egyéb kódú parcellát ábrázolunk. Szimbólumok, Példa 2-9. A szimbólumok stílusát egy file-ból is be lehet tölteni. Az „Import” gomb megnyomásával ez a dialógus ablak jelenik meg. A szimbólumok
betölthetőek egy fóliából vagy egy jelmagyarázat file-ból. Betölthető: -a teljet szimbólum definíció (Complete symbology definition) -csak a szimbólumok (just the symbols) -csak az osztályozás (just the classification) Szimbólumok, Példa 2-10. A kategóriákat lehet csoportosítani. Például válasszunk ki több kategóriát (Ha egymás utáni értékeket választunk, akkor először válasszuk ki az első értéket, majd a Shift gomb nyomva tartása mellett kattinsunk az utolső értékre. Egymástól független értékek választásánál a Ctrl gomb nyomva tartása mellett kattintsunk az egérrel a kiválasztandó értékekre.) Az értékek kiválasztása után kattintsunk a jobb egér gombbal, amire megjelenik az alábbi menü. Ebből a menüből válasszuk a „Group Values” almenüt Szimbólumok, Példa 2-11. A „Group Values” almenü kiválasztása és a címke átnevezése után ezt az eredményt kapjuk. A „Value” oszlop mutatja, hogy a
szimbólum valójában három értéket reprezentál. Szimbólumok, Példa 2-12. Az csoportosított mezők ábrázolásának végső eredménye látható az alábbi képen. Szimbólumok 3. Lehetőség van arra is, hogy ne csak egy mező, hanem több mező (maximum 3) szerinti színezést végezzünk. Az alábbi képeken az látható, hogy két mező, a Landuse és a USE CLASS, alapján szeretnénk a telkeket színezni. Az „Add Values” gomb megnyomása után a jobb oldali ablak jelenik meg, ahonnan az üres (VAC) telkeket választjuk, melyeknek az osztálya (USE CLASS) 0, 1 vagy 5. A választás eredménye a bal oldalon látható, majd az eredmény a következő oldalon Szimbólumok, Példa 3-1. Ezen a képen látható az előző oldali választás eredménye. Az is észrevehető, hogy a két mező vesszővel van elválasztva Szimbólumok 4. Az adatokat nem csak kategória, hanem mennyiség alapján is lehet ábrázolni. Az első opció a „Graduated colors”, mely
lehetővé teszi, hogy az adatok színét egy színskálából válassza a program az adat egy mennyiségi tulajdonsága szerint. Az alábbi képen a választott mező a terület (Shape Area), a Jenks féle algoritmus szerint vannak az adatok 5 féle osztályba sorolva (Classify) a választott színskála (Color Ramp) alapján. A létrehozott 5 osztály itt látható. A panel a Tartomány (Range) oszlopban látható a területek alsó és felső értéke. A címke (Label) oszlop alapesetben szintén az értékek alsó és felső értékét tartalmazza, de átnevezhető. Szimbólumok, Példa 4-1. Ha a területeket 5 osztályba soroljuk a nagyságuk alapján, ahogy ezt beállítottuk az előző oldalon, akkor ezt az eredményt kapjuk. Szimbólumok, Példa 4-2. A „Classify” gomb megnyomásával egy újabb dialógus ablak jelenik meg, melyben nagyon sok mindent meg lehet tudni, illetve beállítani: -A klasszifikációs módszer (Method), például lehet egyenletes felosztást
is választani -Az osztályok (Classes) száma, jelenleg 5 -Mely adatokat hagyjunk ki (Exclusion) -A mintavételezést (Sampling) Az ablak információt is ad az adatokról: -Count: Hány adatot vesz figyelembe a program -Minimum: a minimális érték -Maximum: a maximális érték -Sum: az összes adat összege -Mean: az adatok átlaga -Deviation: az eltérés az átlagtól, deviáció Az alsó ablak az adatok grafikus eloszlását is megmutatja. Szimbólumok 5. Másik lehetőség a mennyiségi adat ábrázolására, hogy a szimbólumok mérete mutatja a mennyiség relatív nagyságát (Graduated symbols). A szimbólum a mennyiségek közötti relatív eltérést szimbolizálja. Itt nem színeket kell beállítani, hanem a szimbólum méretét (Symbol Size) és stílusát (Template), illetve a háttérszínt (Background). Jelen példában is 5 osztályba soroljuk a parcellák területeit (Shape Area) A várható eredmény itt látható. Szimbólumok, Példa 5-1. A képen a
parcellák területeinek nagysága különböző méretű szimbólumokkal vannak jelölve. Szimbólumok 6. Szükség lehet arra is, hogy a szimbólumok mérete a mennyiség absolút nagyságát reprezentálják (Proportional symbols). A különböző beállítások láthatók az alábbi képen és az eredmény a következő oldalon. Szimbólumok, Példa 6-1. „Proportional symbols” esetén az ábrázolás eredménye az alábbi képen látható. Szimbólumok 7. Az sűrűségi adatot ábrázolhatunk „Dot density” módban. Ezzel most nem foglalkozunk Szimbólumok 8. Ha több mező egymás közti viszonyát egy diagrammal szeretnénk ábrázolni akkor a „Charts” ábrázolás módot válasszuk. Ebben az ábrázolási módban kördiagram (Pie), egymás melletti oszlopdiagram (Bar/Column) és egymásra helyezett oszlopdiagram (Stacked) használható. Az alábbi képen az látható, hogy a parcella területét (Shape Area) és kerületének hosszát (Shape Length)
szeretnénk ábrázolni egy kördiagramban. Itt is nagyon sok paramétert lehet beállítani, például -A háttér színt (Background) -Színskála (Color Scheme) -Diagram mérete (Size) -Stb Szimbólumok, Példa 8-1. Az eredmény az alábbi képen látható, amikor a parcella területének és kerületének arányát ábrázoljuk kördiagramokban. Szimbólumok 9. Az utolsóként bemutatott ábrázolási mód, ahol mennyiségi adatot ábrázolunk minden egyes kategóriára. Ez azt jelenti, hogy először ki kell választani a kategóriákat, például az alábbi képen a Landuse és a USE CLASS mezőkből a „COMM” és a 0,1,2 kategóriákat választottuk Majd ki kell választani, hogy a választott kategóriákkal kapcsolatban milyen mennyiséget akarunk ábrázolni és milyen technikával. Itt is választható színskála (Color ramp) és szimbólum méret (Symbol Size) a mennyiségi adatok ábrázolására. Jelen esetben a terület (Shape area) nagyságát színekkel
ábrázoljuk. Szimbólumok, Példa 9-1. A képen látható az eredmény. A különböző kategóriákba tartozó parcellák területei a választott színskála szerint vannak ábrázolva. A választott színekből és színskálából alakul ki a végső szín. Szimbólumok, megjegyzés Érdemes megjegyezni, hogy az előzőekben bemutatott ábrázolási módok igen összetett megjelenítést tesznek lehetővé, mivel az egyes ábrázolási módok külön-külön beállíthatóak a fóliákra. Nem mindegyik ábrázolási mód került bemutatásra és a bemutatottaknak sem mindegyik részlete. Több olyan „finomság”, apró részlet van melyet csak próbálgatással és kísérletezéssel lehet kitapasztalni
