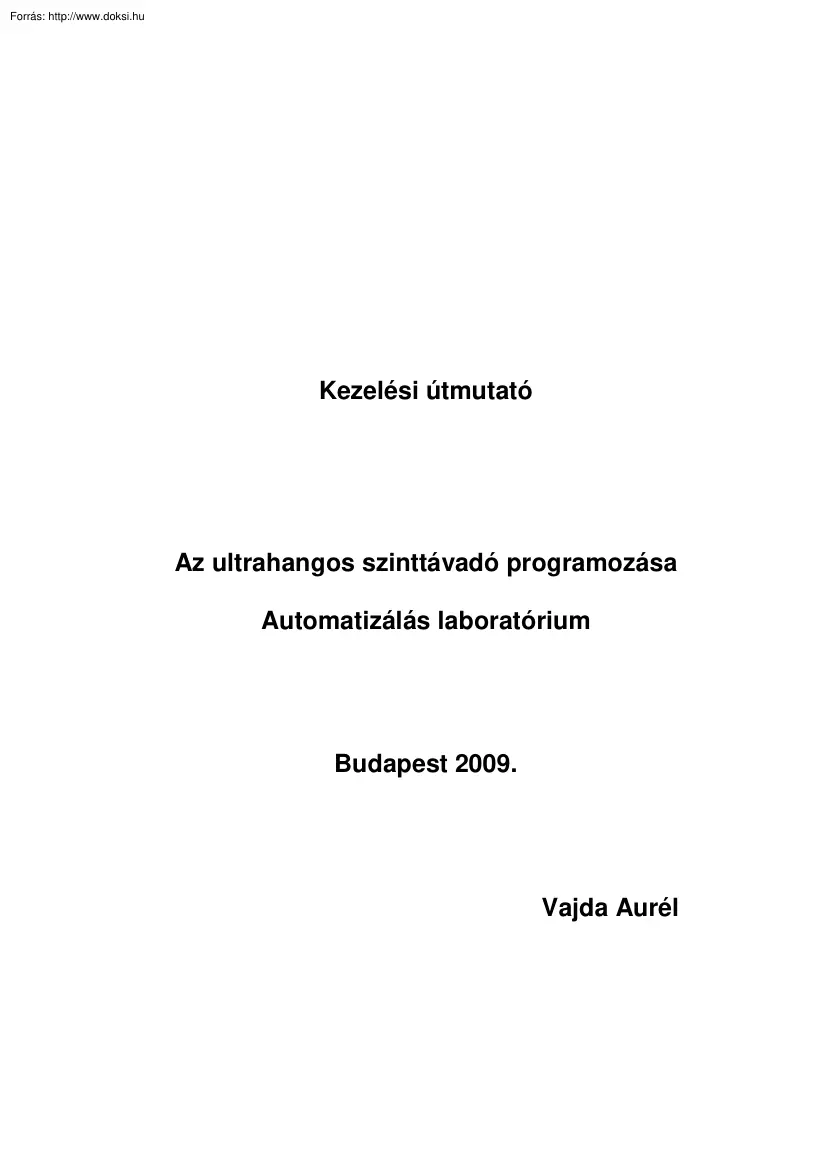

Kezelési útmutató Az ultrahangos szinttávadó programozása Automatizálás laboratórium Budapest 2009. Vajda Aurél Az ultrahangos szinttávadó programozása 1. A programozható ultrahangos szintmérő működtetése A tápfeszültségre kapcsolás után a jelfeldolgozó egység általában az OFF-LINE vagy RUN üzemmódba kerül. Ekkor a jelfeldolgozó egység előlapjának a felső részén lévő kijelzősora rövid ideig a berendezésben felhasznált szoftver-változatot (V9.1*) jelzi ki, az alsó a típusszámot (MSP90-11), a piros LED pedig egy pillanatig világít. Néhány másodperc múlva a piros LED villogni kezd (másodpercenként 5 felvillanás) Bizonyos esetekben a LED nem villog, amikor az alsó kijelzősoron az LE jelzés villog, és a felső kijelzősoron a 0000 látható. A felső kijelzősor normál esetben az 5m-nek és a folyadékfelszín jelátalakítótól való távolságának különbségét mutatja. Ezután be kell állítani a jelfeldolgozó

egységet az aktuális feladathoz. Minden egyes memória-hely egy paraméter. A paraméter-lista a Függelékben található, mely sorrendben tartalmazza a paraméterek számjelét, megnevezését, a gyári értékét, valamint az alsó és felső határértékét. A programozó egység a jelfeldolgozó egység programozására és a paraméterek ellenőrzésére szolgáló készülék. A programozó egységet a jelfeldolgozó egységre kell irányítani, attól 0,5m-es távolságon belül. A jelfeldolgozó egység 4 féle üzemmódban működtethető: 1.) RUN üzemmód: ez a normál működési üzemmód, amelyben a relék és az áram kimenet aktív. Ebben az üzemmódban a paramétereket sem lekérdezni, sem megváltoztatni nem lehet! 2.) CAL (kalibráció) üzemmód: ebben az üzemmódban az áram kimenet és a relék letiltott állapotba kerülnek, mégpedig ezen állapot előtti utolsó állapotukban maradnak, s ekkor a programozó egység segítségével a paraméterek

lekérdezhetők és megváltoztathatók. A hiba-relé ekkor elengedett állapotba kerül. 3.) OFF-LINE üzemmód: ebben az üzemmódban az áram kimenet és a relék letiltott állapotba kerülnek az ezen állapot előtti utolsó állapotukban, de ekkor nem lehet lekérdezni a jelfeldolgozó egységet. A hiba-relé elengedett állapotba kerül, de a kijelzősorok aktívak maradnak Ez az üzemmód karbantartási munkák esetén lehet hasznos 4.) COM (kommunikáció) üzemmód: ebben az üzemmódban a paraméterek lekérdezhetők, de nem változtathatók meg, a relék és az áram kimenet aktívak maradnak. Ha a hálózati tápfeszültség kimarad, majd újra visszaáll, az üzemmód megváltozhat a következők szerint: 2 Az ultrahangos szinttávadó programozása A kimaradás előtti üzemmód: A visszaállás utáni üzemmód: RUN RUN CAL OFF-LINE OFF-LINE OFF-LINE COM RUN Ezen üzemmódok közül normál esetben választani lehet a következő formában: 0/1 CAL/run A 0-át vagy

az 1-et választva, attól függően, hogy a jelfeldolgozó egység előzőleg melyik üzemmódban volt, az egyik vagy a másik üzemmódba kerül. Figyelem! Ha a programozó egység túl messze van a jelfeldolgozó egységtől, akkor lehet, hogy a nyomógomb megnyomása után a kijelzősoron kétszer tűnik fel a jel. Ilyenkor a programozót közelebb kell vinni a jelfeldolgozó egységhez! Egy karakter-csoport mindkét oldalán lévő vízszintes vonal azt jelzi, hogy több karakter megváltozik a begépeléssel. Hasonlóan, ha a jelszót gépeljük be, egy nyomógomb megnyomása során gondolatjelek tűnnek fel, jelezvén, hogy a nyomógomb megnyomását felismerte. Ha véletlenül túl sok karakter lett begépelve, a # jelű nyomógomb megnyomása után újra kezdhető a begépelés Az egyes üzemmódok kiválasztását és beprogramozását a következők szerint kell elvégezni. a) CAL üzemmód (mind a 2 ikon látható!) Műveletek: A kijelzősorokon megjelenő jelek: Meg kell

nyomni: a felsőn: az alsón: CAL/run - a # jelű nyomógombot 2s-on belül 2-szer, 0/1 - a 0 jelű nyomógombot. a normál érték bár-grafikus jel. A jelfeldolgozó egység most a CAL üzemmódba kerül! Ekkor a kijelzők bal oldalán lévő 2 ikon láthatóvá válik. Programozási példa: A programozásnál általában az első paraméter a Bottom Reference, mely a PO1 jelű paraméter. Műveletek: A kijelzősorokon megjelenő jelek: Meg kell nyomni: a felsőn: az alsón: - a PAR jelű nyomógombot üres - P0 - az 1 jelű nyomógombot üres - P01 - az RCL jelű nyomógombot 5.000 P01 (Pl: legyen a kívánt érték 7.37! 3 Az ultrahangos szinttávadó programozása Be kell gépelni a 7.37-et, 7.37 P01) Ha az összes paramétert beprogramoztuk, meg kell nyomni: - az 0P jelű nyomógombot a normál érték bar-grafikus jel. Figyelem! Ha egy paraméterhez érvénytelen értéket akarunk beprogramozni, akkor a PAR jelű nyomógomb megnyomása után a felső kijezősoron ez az

érvénytelen érték villogni fog. Ilyenkor meg kell nyomni az RCL jelű nyomógombot, s ekkor az eredeti érték jelenik meg újra Ha egy nem létező paramétert kísérelünk meg lehívni, a felső kijelzősoron az IP (nem létező paraméter) jel jelenik meg. Ha 5 percen belül egy nyomógombot sem nyomunk meg, a jelfeldolgozó egység automatikusan az OFF-LINE üzemmódba kerül! b) RUN üzemmód (egyik ikon sem látható!) A CAL üzemmódból a normál működési (RUN) üzemmódba visszatérni a következők szerint lehet. Műveletek: A kijelzősorokon megjelenő jelek: Meg kell nyomni: a felsőn: az alsón: 0/1 CAL/run - a # jelű nyomógombot 2s-on belül 2-szer, - az 1 jelű nyomógombot. a normál érték bár-grafikus jel. A jelfeldolgozó egység most a RUN üzemmódba kerül! A kijelzők visszatérnek a beprogramozott jelekhez, és a két ikon eltűnik. c) COM üzemmód (az alsó ikon látható!) Műveletek: A kijelzősorokon megjelenő jelek: Meg kell nyomni: a felsőn:

az alsón: 0/1 CAL/run - a # jelű nyomógombot 2s-on belül 2-szer, - az 1 jelű nyomógombot. a normál érték bár-grafikus jel. A jelfeldolgozó egység most a COM üzemmódba kerül! Ekkor az alsó ikon láthatóvá válik. Egy paraméter lekérdezését a következők szerint kell elvégezni. Műveletek: A kijelzősorokon megjelenő jelek: Meg kell nyomni: a felsőn: az alsón: - a PAR jelű nyomógombot, üres - P0 - az 1 jelű nyomógombot, üres - P01 - az RCL jelű nyomógombot, 5.000 P01 - a PAR jelű nyomógombot, 5.000 - P01 A következő paraméternél ugyanúgy járunk el! 4 Az ultrahangos szinttávadó programozása Ha az összes kívánt paramétert lekérdeztük, akkor meg kell nyomni: - az OP jelű nyomógombot a normál érték bár-grafikus jel. Ebből az üzemmódból való kilépéshez meg kell nyomni: 0/1 CAL/run - a # jelű nyomógombot 2s-on belül 2-szer, - az 1 jelű nyomógombot. a normál érték bár-grafikus jel. Ekkor az alsó ikon eltűnik, és a

jelfeldolgozó egység a RUN üzemmódba kerül! Ha ezt a műveletet nem hajtjuk végre, akkor a jelfeldolgozó egyég 5 perc múlva automatikusan kilép a COM üzemmódból, és a RUN üzemmódba tér vissza. Van egy másik módszer is a paraméterek lekérdezéséhez, amellyel gyorsan végig lehet futni a már beállított paramétereken a következők szerint. Műveletek: A kijelzősorokon megjelenő jelek: Meg kell nyomni: a felsőn: az alsón: - a PAR jelű nyomógombot, üres P0 - az RCL jelű nyomógombot, 1 P00 - az RCL jelű nyomógombot, 5.000 P01 - az RCL jelű nyomógombot 1.000 P03 Ezt a műveletet addig folytatjuk, amíg a P00-hez vissza nem jutnunk. A RUN üzemmódba való visszajutást a már leírtak szerint kell elvégezni. d) OFF-LINE üzemmód (a felső ikon látható!) Ha a jelfeldolgozó egység a COM vagy a CAL üzemmódban van, át lehet lépni az OFF-LINE üzemmódba és vissza is lehet lépni onnan. Ebben az üzemmódban a mért szint változását a

jelfeldolgozó egység kijelzi, de a relék és az áram kimenet letiltott állapotban vannak, így bizonyos karbantartási feladatok elvégezhetők, a kijelzők bal oldalán lévő felső ikon láthatóvá válik. Műveletek: A kijelzősorokon megjelenő jelek: Meg kell nyomni: a felsőn: az alsón: CAL/run - a # jelű nyomógombot 2s-on belül 2-szer, 0/1 a normál érték bár-grafikus jel. - a • jelű nyomógombot. Ha a jelfeldolgozó egység előzőleg a COM üzemmódban volt, ezzel az OFF-LINE üzemmódba kerül. Ha előzőleg a CAL vagy az OFF-LINE üzemmódban volt, ezzel kilép az OFF-LINE üzemmódból Az OFF-LINE üzemmódba való belépéshez és az onnan való kilépéshez az előző műveleteket kell megismételni! 5 Az ultrahangos szinttávadó programozása 2. A jelfeldolgozó egység kalibrálása A jelfeldolgozó egység gyári paraméter-értékekkel (default value) van beprogramozva, ezért az egységet a feladatoknak megfelelően át kell programozni. Ha

programozás alatt vagy után ezeket a gyári értékeket akarjuk visszaállítani, akkor a következőkben részletezett # routine jelű eljárást kell alkalmazni. Ugyanígy kell eljárni akkor is, ha a programozás során rossz értékek lettek beprogramozva, vagy véletlen programozás történt. A már leírtaknak megfelelően először be kell lépni a CAL üzemmódba, majd a következő műveleteket kell elvégezni: Műveletek: A kijelzősorokon megjelenő jelek: Meg kell nyomni: a felsőn: az alsón: - a PAR jelű nyomógombot, üres - P0 E.P üres - a # jelű nyomógombot, be kell gépelni a 62-őt, E.P -meg kell nyomni: - P0 -- a # jelű nyomógombot, - az 0P jelű nyomógombot a normál érték bár-grafikus jel 2.1 A kalibrációt megelőző fontos beállítások A P71 jelű paramétert a gyári értékre: 0104-re kell beállítani. Ezzel a beállítással a jelátalakító egység paraméterei automatikusan beállnak Az ultrahang terjedési sebességének értéke

automatikusan beáll a jelátalakítóban lévő hőmérséklet-érzékelő segítségével (P02 gyári értéke: 0). 2.2 Általános kalibrációs információk 1.) A jelátalakító aljától a tartály aljáig mérhető távolság (P01: Bottom reference Tx1). Ez a távolság a jelátalakító aljától a 0 szintig mért távolság, méterben megadva. Ha a skála-tényező értéke 1000, a jelfeldolgozó egység ezen 0 szint feletti folyadék-szintet jelzi ki méterben. Ha a folyadék szintje a 0 szint alá esik, a jelfeldolgozó egység alsó kijelzősorán az L0 jel jelenik meg. Ha a folyadék szintje több, mint 0,5 m-rel a 0 szint alá esik, az alsó kijelzősoron a LE - jel jelenik meg, és a hiba-relé elenged 2.) A skála-tényező (P03: Scale Factor 1) Ha a skála-tényezőt az 1.000-ről megváltoztatjuk, akkor a kijelző technikai egységben fog kijelezni. Ilyenkor az összes relé kimenetet és áram kimenetet ugyanebben az egységben kell megadni. 3.) A

lineáris/nemlineáris profil választás (P21: Non-linear Select) 6 Az ultrahangos szinttávadó programozása Ezzel a paraméterrel lehet kiválasztani a tartály alakjának megfelelő értéket. Ezt a paramétert a P03 és P22 jelű paraméterekkel kapcsolatban kell használni. A gyári érték választása szögletes vagy álló henger alakú tartálynál kell, ha más értéket választunk, akkor valamilyen nemlineáris profilú tartályt veszünk figyelembe. Figyelem! A mérésnél felhasznált tartály álló henger alakú! 4.) A tartály magassága (P22: Ht of Non-linearity, 1) Ez a tartály teljes magassága a 0 szinttől mérve. Figyelem! A mérésnél felhasznált tartálynál ez a paraméter nem alkalmazható! 5.) A tartály profilját leíró görbe pontjai (P81P90: DIY curve) Ezek a paraméterek a nemlineáris profilú tartályok esetén adják meg a lehetőséget a tartály profiljának figyelembe vételére. Figyelem! A mérésnél felhasznált tartálynál ezeket

a paramétereket nem kell alkalmazni! 6.) Áramlásmérés, összegzés (P23, P07, P73, P75, P48, P49, P72, P39) A berendezés alkalmas nyitott csatornákban áramló folyadék áramlásának mérésére és az áramló mennyiség összegzésére. Ezek ismertetése túllép a jegyzet keretein 3. A jelfeldolgozó egység kimeneteinek programozása A relék és az áram kimenet egyaránt reagál a tartályban lévő folyadék szintjének megváltozására, függetlenül a P00 jelű paraméter beállításától (kivéve a relé-beállító, P10 jelű paraméter különleges beállítását). Figyelem! Minden kimeneti paraméter beprogramozását el kell végezni! 3.1 Az áram-kimenet programozása a) A kimeneti áramjel tartományának kiválasztása (P06: Current Out Select). Normál állapotban az áram-kimenet 4.20mA kimeneti áramjelre van beprogramozva, de a P06 jelű paraméternek a 4-ről 0-ra való átprogramozásával a kimeneti áramjel 0.20mA tartományúra változtatható A

kimeneti áramjel értéke a P59 jelű paraméter lehívásával vagy a programozó egység C jelű nyomógombjának megnyomásával jeleníthető meg b) A kimeneti áramjel skálázása A kimeneti áramjel skálázható a teljes tartományra, annak csak egy részére vagy pedig a max. értéken túl is Normál állapotban a jelfeldolgozó egység úgy van beprogramozva, hogy a kijelzősoron megjelenő jel növekedésekor a kimeneti áramjel is növekszik, de be lehet programozni fordítva is. c) A kimeneti áramjel alsó méréshatára (P04: Current Out Minimum). 7 Az ultrahangos szinttávadó programozása A P04 jelű paraméter beprogramozásával a kijelzősoron mutatott érték fog megfelelni a 4mA-nek. Normál esetben a P04 jelű paraméter 0-ra van beprogramozva d) A kimeneti áramjel felső méréshatára (P05: Current Out Maximum). A P05 jelű paraméter beprogramozásával a kijelzősoron mutatott érték fog megfelelni 20mA-nek; azaz a tartályban 5.000 l folyadék van

Normál esetben a P05 jelű paraméter 5000-re van beprogramozva. A kijelzősoron a bar-grafikus jel a kimeneti áramjel %-os értékét mutatja, amely vagy %-os aránya a teljes mérési tartománynak vagy nem, attól függően, hogyan lett skálázva a kimeneti áramjel. 3.2 A relé-kimenetek programozása (P73: Relay Allocation) A jelfeldolgozó egység 5 reléje közül az 1-es, 2-es és a 3-as relé kétállású relé, melyekkel szivattyúkat lehet elindítani vagy megállapítani, ill. szelepeket lehet nyitni vagy zárni különböző nagyságú szinteknél. Normál esetben egy adott szintnél behúzott állapotban vannak, ettől eltérő szintnél pedig elengednek. Ettől eltérően is programozhatók, határérték túllépés jelzésére Ilyenkor a relék behúzott állapotban vannak a szint előre kijelölt pontjai között, és elengednek, amikor ezen határértékeket (min., max) a szint túllépi Ezek a határértékek függhetnek a szinttől vagy a mennyiségtől, de

függhetnek a hőmérséklettől is Ezek a relék programozhatók szivattyúk sorrendi vezérlésére és ezzel kapcsolatos működtetésre is. Ezeken kívül alkalmazhatók az áramlásmérésnél az összegző impulzusok előállítására is. A 4-es relé általában egy hiba-relé, mely normál működési üzemmódban behúzott állapotban van, de tápfeszültség kimaradása, a visszavert ultrahang megszűnése ill. a program meghibásodása esetén elenged Ez a relé − az 1-es, 2-es és 3-as relékhez hasonlóan − határérték-túllépés jelzésére és vezérlési feladatokra is programozható. A 4-es relé elenged, amikor a jelfeldolgozó egység a CAL vagy az OFF LINE üzemmódba kerül. Az 5-ös relé csak egy be/ki kapcsoló relé, amely riasztásra, különböző szinteknél szivattyúk elindítására ill. megállítására vagy szelepek nyitására ill zárására alkalmazható A relé egy adott szintnél behúzott, ettől eltérő szintnél elengedett állapotba

kerül A relék a vezérlő üzemmódban úgy működnek, hogy ha két relé ugyanarra a szintre, vagy egymáshoz közel eső szintekre van programozva, akkor a második relé az első relé behúzását követő 5 másodpercig nem húz be. Ez megakadályozza, hogy több szivattyút kapcsoljon be egyszerre, ami a tápfeszültségforrás túlterhelését okozhatná. 8 Az ultrahangos szinttávadó programozása Ha egy adott relénél a be- és a kikapcsoláshoz tartozó értékek ugyanazok, akkor a relé tartósan kikapcsolt állapotba kerül! 1.) Az 1-es, 2-es és 3-as relék programozása (P 73, az első 3 digit) A relé-működtetési mód választása (P10: Relay Mode Select). a) Normál működés: Ha a P10 jelű paraméter 0-ra (nornál relé-működés) és a P73 jelű paraméter 111*-ra van beállítva (az első digit az 1-es, a második digit a 2-es, a harmadik digit a 3-as relére vonatkozik), akkor az 1-es, 2-es és 3as relék a P11.P16 jelű paraméterekkel

programozhatók Az 1-es relé bekapcsol a P11 (Relay 1, On; gyári érték: 2.000), kikapcsol a P12 (Relay 1, Off; gyári érték: 1.000) jelű paraméternél A 2-es relé bekapcsol a P13 (Relay 2, On; gyári érték: 3.000), kikapcsol a P14 (Relay 2, Off; gyári érték: 2.000) jelű paraméternél A 3-as relé bekapcsol a P15 (Relay 3, On; gyári érték: 4.000), kikapcsol a P16 (Relay 3, Off; gyári érték: 3.000) jelű paraméternél Ha a P11 (P13, ill. P15) nagyobb, mint a P12 (P14, ill P16), akkor az 1-es (2-es, ill. 3-as) relé behúz, amikor a szint túlmegy a P11 (P13, ill P15)-en, és elenged, amikor a P12 (P14, ill. P16) alá süllyed Ha a P11 (P13, ill. P15) kisebb, mint a P12 (P14, ill P16), akkor az 1-es (2es ill 3-as) relé behúz, amikor a szint a P11 (P13, ill P15) alá süllyed, és elenged, amikor a szint túlmegy a P12-en (P14, ill P16-on) b) Riasztás a szint/mennyiség határértékeinek túllépése esetén. Az 1-es, 2-es és 3-as relék működtethetők a szint

határértékeinek túllépésénél való riasztásra is, azaz, ha a szint nagyobb egy adott értéknél, vagy kisebb egy másik értéknél, akkor a relé elenged, ezen határétékek között pedig behúz. Ez úgy programozható, hogy a P73 jelű paraméter első három digitjének valamelyikét 5-re, majd a megfelelő relé paramétereknél (P11.P16) a határértékeket kell beállítani (Pl P73:115*, P15:2.7, P16:05; ezzel a 3-as relé riasztásra lett beprogramozva, azaz behúz, amikor a szint 0.5m és 27m között van, és elenged, amikor 27m fölött vagy 05m alatt van) c) Riasztás a hőmérséklet határértékeinek túllépése esetén Az 1-es, 2-es és 3-as relék működtethetők a hőmérséklet határértékeinek túllépésénél való riasztásra is, azaz, ha a hőmérséklet nagyobb egy adott értéknél, vagy kisebb egy másik értéknél, akkor a relé elenged, ezen határértékek között pedig behúz. Ez úgy programozható, hogy a P73 jelű paraméter első,

második, harmadik digitjét vagy ezek bármelyik kombinációját 6-ra, majd a megfelelő relé paramétereknél (P11 . P16) a határértékeket be kell állítani Mivel a jelfeldolgozó egységnél nincs negatív jel, így a hőmérséklet határértékeit K-ben (Kelvin) kell beállítani. d) A relék kikapcsolása 9 Az ultrahangos szinttávadó programozása Ha a P73 jelű paraméter első három digitjének valamelyikét 0-ra állítjuk, akkor a kiválasztott relé tartósan kikapcsolt állapotba kerül. 2.) A 4-es (hiba) relé programozása (P73, az utolsó digit) a) Hiba-jelzés Ha a P73 jelű paramétert *1-re állítjuk, akkor a 4-es relé hiba relé lesz, ami azt jelenti, hogy normál működési üzemmódnál a relé behúzott állapotban van. A relé elenged, ha a tápfeszültség-ellátás kimarad, vagy ha a visszavert ultrahang a P27 jelű paraméternél beállított értéknél nagyobb késleltetési ideig kimarad, vagy ha a CAL ill. az OFF LINE üzemmódba kerül a

berendezés, vagy ha a memória elromlik. b) Riasztás határérték-túllépés esetén A 4-es relé pontosan úgy programozható határérték-túllépésre, mint az 1-es, 2-es és 3-as relék. A határértékek a P77 és a P78 jelű paramétereknél állíthatók be. A 4-es relé a határérték-túllépés esetén történő riasztásra való beprogramozása esetén is megtartja a hiba-jelzési képességét c) Vezérlési működés A 4-es relé alkalmazható mérési feladatoknál is. Ha a P73 jelű paramétert *0-ra állítjuk be, akkor a 4-es relé az 1-es, 2-es és 3-as relékhez hasonlóan működik. A 4-es relé bekapcsol a P77 (Relay 4, On; gyári érték: 0), kikapcsol a P78 (Relay 4, Off; gyári érték:0) jelű paramétereknél. A hiba-riasztási funkció tovább nem üzemel 3.) Az 5-ös relé programozása Az 5-ös relé csak vezérlési feladatokra alkalmazható. Az 5-ös relé bekapcsol a P79 (Relay 5, On; gyári érték: 4.5), kikapcsol a P80 (Relay 5, Off; gyári

érték: 3.5) jelű paramétereknél Akkor kerül tartósan kikapcsolt állapotba, ha e két paramétert ugyanarra az értékre állítjuk be. 4.) A relék programozása folyamatos vízhozamú forrásoknál, kutaknál alkalmazott váltakozó szivattyú-vezérlés esetén Lehetőség van arra, hogy a szivattyúkat felváltva működtessük, hogy azonos mértékben használódjanak. Két vagy három szivattyú működtetése különböző módon váltogatható az 1-es, 2-es és 3-as relével. Ha a reléket normál módon működtetjük, akkor a P10 jelű paramétert a gyári értéken, 0-án kell hagyni. Ha azonban a szivattyúkat felváltva akarjuk üzemeltetni, akkor a P10 jelű paramétert 15 között kell beállítani Ezek részletes ismertetése túlmegy a Kezelési útmutató keretein. 10 Az ultrahangos szinttávadó programozása 4. A kijelzősorok programozása (P00: Displayed Value) Normál esetben a felső kijelzősoron a szint (ill. az áramlás) értéke, az alsó

kijelzősoron a kimeneti áramjel százalékos értékének egy 20 szegmenses bárgrafikus megjelenítése látható. Ezeken kívül az 5 relé behúzott állapota és a különböző üzemmódok is megjeleníthetők A kijelzősorokon az információk a P00 jelű paraméter következő beállításaival jeleníthetők meg: 1− szint/mennyiség/áramlás (P63: Answer 1), 2− a folyadék szintje a 0 szinthez képest, m-ben megadva (P61: Height 1), 3− a folyadék szintjének a jelátalakító aljáig mért távolsága (P41: Target Range, Tx1), 4− a teljes időtartam az 1-es relénél, órában megadva (P67: Relay 1, Hours), 5− a teljes időtartam az 2-es relénél, órában megadva (P68: Relay 2, Hours), 6− a teljes időtartam az 3-as relénél, órában megadva (P69: Relay 3, Hours), 7− összegző (P49: Totaliser, High), 8− bemeneti áramjel (P58: Current Input), 9− programozható alkalmazás (P76: Key 9 Source), 0− az ultrahang terjedési sebessége, m/s-ban megadva

(P45: Speed of Sound), C− kimeneti áramjel, mA-ben megadva (P59: Current Output), •− hőmérséklet, oC-ban megadva (P46: Temperature). Figyelem! A • és a C a programozó egység nyomógombjai! A programozó egység 9 jelű nyomógombja segítségével többféle beállítás valósítható meg, u.is ez a nyomógomb programozható a P76 jelű paraméter segítségével Ha a P00 jelű paraméter 1 vagy 2 digites kódja elé 1-et írunk, akkor a felső kijelzősor 1, ha 2-őt írunk, akkor 2 tizedest mutat. Sok olyan paraméter van (P24, P25, P26, P27, P28, P31, P33, P35, P70, P71, P96), amely befolyásolja a visszavert ultrahangot és a jelfeldolgozás módját. A P71 jelű paraméter kivételével azonban általában nincs szükség a beállításukra; ha mégis, akkor szükséges a beállításuk 5. Szimuláció és tesztelés 5.1 Az erősítő ellenőrzése (P40: Set Current Out) Lehetőség van arra, hogy a jelfeldolgozó egység kimeneti áramát a szint értékétől

független, állandó értékre állítsuk be, ami lehetővé teszi az erősítő munkapontjainak ellenőrzését. 11 Az ultrahangos szinttávadó programozása Ehhez először a CAL üzemmódot kell választani, le kell hívni a P40 jelű paramétert, majd azt beállítani a 0.23 között egy adott értékre, ami a kimeneti áramot adja mA-ben. Az RCL jelű nyomógomb megnyomásával egy újabb érték írható be a P40-be, és a kimeneti áramjel erre az értékre áll be Ebből az üzemmódból kilépni a OP jelű nyomógomb megnyomásával lehet, majd a már ismertetett módon lehet a RUN üzemmódba visszakerülni. 5.2 A kimeneti áramjel tartományának és a relék kapcsolási pontjainak ellenőrzése (Autotest) Lehetőség van arra, hogy a jelfeldolgozó egység kimeneti jelét a 0 szinttől a max. mérhető szintig folyamatosan növeljük, ezáltal látható a kimeneti jel változása, és az, ahogy a relék az előre beállított szinteknél be/kikapcsolnak Így

anélkül ellenőrizhető, hogy az áram-kimenetet és a relék kapcsolási pontjait helyesen állítottuk be, ill. hogy a jelfeldolgozó egység jól működik, hogy a folyadék szintjét megváltoztatnánk Ehhez először a COM üzemmódot kell választani, majd a következő műveleteket kell elvégezni: Műveletek: A kijelzősorokon megjelenő jelek: Meg kell nyomni: a felsőn: az alsón: - a PAR jelű nyomógombot, üres -P0- - a # jelű nyomógombot, be kell gépelni a 43-at, E.P üres E.P -- - a # jelű nyomógombot, 0000 bár-grafikus jel. - a # jelű nyomógombot, mindkét kijelzősoron folyamatosan változik meg kell nyomni: Ha meg akarjuk állítani a ciklus valamelyik pontján a változást, akkor meg kell nyomni a # jelű nyomógombot. Mindkét kijelzősoron megáll, Ha újra el akarjuk indítani a ciklust, akkor meg kell nyomni a # jelű nyomógombot mindkét kijelzősoron elindul a változás - a # jelű nyomógombot mindkét kijelzősoron megáll, stb.

A COM üzemmódból kilépni a következők szerint lehet: Műveletek: A kijelzősorokon megjelenő jelek: Meg kell nyomni: a felsőn: az alsón: - a PAR jelű nyomógombot, üres -P0- az OP jelű nyomógombot, a normál érték bár-grafikus jel. 12 Az ultrahangos szinttávadó programozása 6. Diagnosztikai információk Több olyan paraméter van, amely ún. diagnosztikai vagy csak olvasható paraméter (P41P50) Ezek a paraméterek nem programozhatók,csak információt adnak! Ha a berendezés elhelyezése során hamis eredményt kapunk, hasznos ezen paraméterek értékéről információt szerezni, mivel így könnyebb megállapítani a problémák forrását. Ezek a paraméterek a következők: P41 (Target Range, Tx1): a jelátalakító aljától a folyadék felszínéig mérhető távolság, m-ben megadva. P42 (Target Echo Size, Tx1): a visszavert ultrahang nagyságának mértéke, amelyet a jelfeldolgozó egység figyelembe vesz, hogy a 0.255 között van Ha a visszavert

ultrahang nagyságának mértéke kisebb, mint 30, ezt kevésnek veszi, bár a jelfeldolgozó felismeri az 5-nél kisebbeket is. P43 (Succes Rate, Tx1): a visszavert ultrahang megbízhatóságának mértéke, mely arra ad választ, hogy az utolsó 8 kibocsájtott impulzusból hány került vissza. Bár ideális esetben 8 kerül vissza, a jelfeldolgozó egység fenntartja a működést 1 impulzus esetén is, ekkor azonban némileg megnő a hibás kijelzés veszélye. P44 (Number of Echoes, Tx1): a visszavert ultrahang-impulzusok száma. Ha a tartály több, mint a feléig van feltöltve, a jelfeldolgozó egység megszorozza a visszhangokat max. 4-ig Ez a normális érték P45 (Speed of Sound): az ultrahang terjedési sebessége, amely a P25 beállított értékétől és a hőmérséklet mért értékétől függ. P46 (Temperature): a hőmérséklet értéke oC-ban, mely a P24 beállított értékéből vagy a jelátalakító által mért értékéből származik. P47 (Frequency, Tx1):

a vivőfrekvencia kHz-ben. Normál esetben megközelítőleg 1 perces intervallumokban a P47 névlegesen 1kHz-es lépésekben változik az aktuális érték mindkét oldalán Ha a jelfeldolgozó egység ezen más frekvenciák egyikén a visszavert ultrahang nagyságában legalább 10%-os növekedést észlel, a jelfeldolgozó egység új frekvenciára lép. P50 (Minimum Operating Range) az alsó méréshatár m-ben, mely függ a P31 és P71 beállított értékeitől is. P55 (Percent Output): a P4 és a P5 beállított értékei által meghatározott tartományban a kimeneti áramjel %-os értéke. A gyors ellenőrzés és a hiba keresés/elhárítás ismertetése túllép a kezelési útmutató keretein. 13 Az ultrahangos szinttávadó programozása Függelék 14 Az ultrahangos szinttávadó programozása 15
