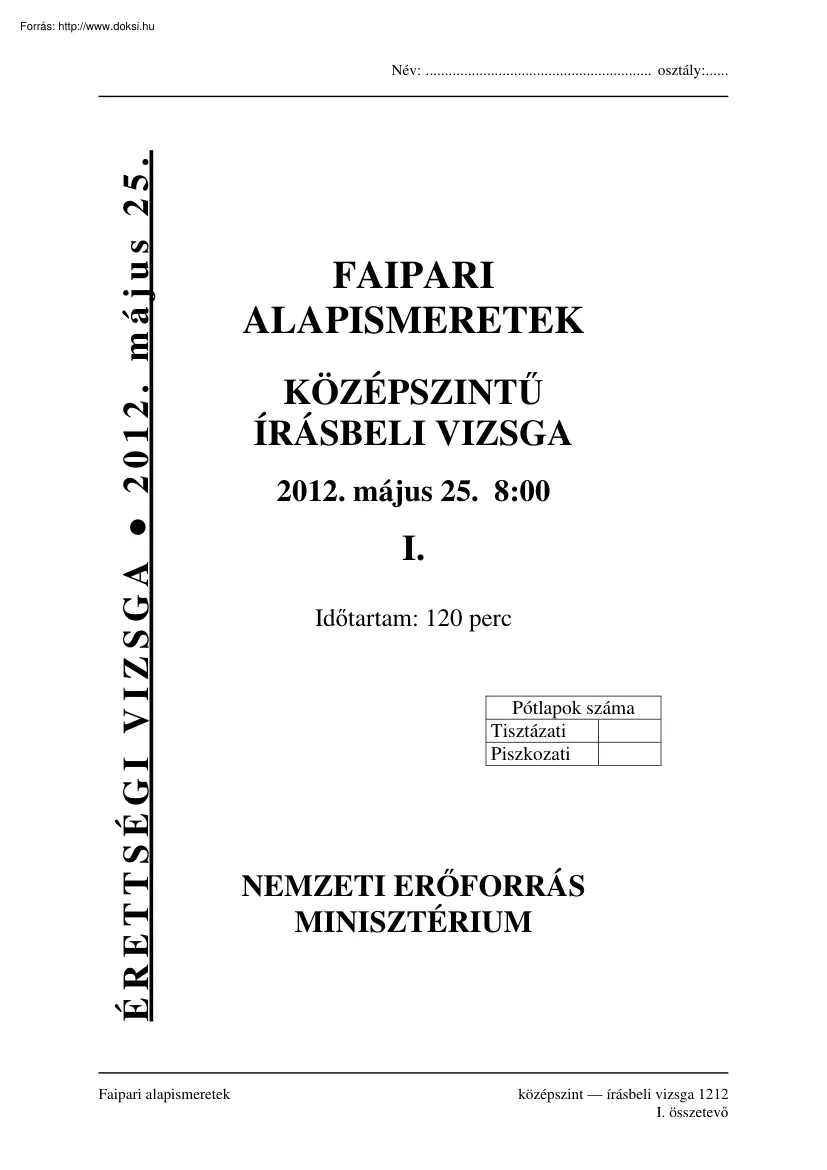

ÉRETTSÉGI VIZSGA 2012. május 25 Név: . osztály: Faipari alapismeretek FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA 2012. május 25 8:00 I. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM középszint írásbeli vizsga 1212 I. összetevő Faipari alapismeretek középszint Név: . osztály: Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgaszervező által ellenőrzött „FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY” (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga, I. összetevő 1212 2/4 2012. május 25 Faipari alapismeretek középszint Név: . osztály: 1. feladat Készítse el egy aljazott,

lapolt keret egyik oldalon 45 fokos illesztésű sarokkötésének szakrajzát M 1:2 arányban, négy vetületben, méretezve (A4-es lapra)! A kerethez 80x40 mm keresztmetszetű faanyagot használtak fel. Az elölnézetet az aljazás felől rajzolja meg, melynek szélessége 20 mm! Nevezze meg a vetületeket, milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! 2. feladat Készítse el az 1. feladatban meghatározott aljazott keret vízszintes osztójának (T kötés) szakrajzát M 1:2 arányban, négy vetületben, méretezve (A4-es lapra)! A keret elölnézetét a 20 mm szélességű aljazás felől ábrázolja! Az osztó keresztmetszete megegyezik a keret alkatrészeinek méretével. Nevezze meg a vetületeket, milyen metszet, vagy milyen nézet, jelölje a metszősík nyomvonalát! 3. feladat Készítse el a keret sarokkötés átmenő szakállas vésett csapozással, 2/3 anyagvastagságig és 10 mm szélességig aljazott fakötés szakrajzát 1:1 méretarányban!

Készítse el az elölnézeti, függőleges metszeti, oldalnézeti és felülnézeti képét méretezve! Az elölnézet az aljazás felőli oldal felől legyen! A kötés kialakításához 60x30 mm-es keresztmetszeti méretű alapanyagot használjon! Az alkatrészek hosszmérete tetszőleges. 4. feladat Készítse el négy vetületben (elölnézet, felülnézet, oldalnézet és függőleges metszet) a fecskefark alakú beeresztéssel kialakított káva sarokkötés szakrajzát 1:1 méretarányban, méretezve (A4-es lapra)! A kávasarokhoz 90x21 mm pontos keresztmetszeti méretre megmunkált alapanyagot használjon! Az alkatrészek hosszmérete tetszőleges. A fecskefark alakú oldal 15 mm-rel beljebb van a másik elem bütüjének a síkjától. Nevezze meg a vetületeket (milyen metszet, milyen nézet), jelölje a metszősíkok nyomvonalát! írásbeli vizsga, I. összetevő 1212 3/4 2012. május 25 Faipari alapismeretek középszint témakör I. RÉSZ Szakrajz

Név: . osztály: a témakör a témakör maximális elért maximális elért pontszám pontszám pontszáma pontszáma 14 14 60 16 16 60 AZ I. RÉSZ PONTSZÁMA a feladat sorszáma 1. feladat 2. feladat 3. feladat 4. feladat javító tanár Dátum: . pontszáma programba egész beírt egész számra pontszám kerekítve Szakrajz javító tanár jegyző Dátum: . Dátum: . Megjegyzések: 1. Ha a vizsgázó a II írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga, I. összetevő 1212 4/4 2012. május 25 ÉRETTSÉGI VIZSGA 2012. május 25 Név: . osztály: Faipari alapismeretek FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA 2012. május 25

8:00 II. Időtartam: 60 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM középszint írásbeli vizsga 1212 II. összetevő Faipari alapismeretek középszint Név: . osztály: Fontos tudnivalók A feladatokat figyelmesen olvassa el! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, és végezze el a szükséges számítási műveleteket! A számításokat két tizedesjegy pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár,

fejesvonalzó). A vizsgaszervező által ellenőrzött „FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY” (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga II. összetevő 1212 2/8 2012. május 25 Faipari alapismeretek középszint Név: . osztály: 1. feladat 9 pont Számítsa ki, hogy mennyi a bruttó nedvességtartalma annak a faanyagnak, amelynek a nettó nedvességtartalma 18%, a nedves tömege 8345 g! írásbeli vizsga II. összetevő 1212 3/8 2012. május 25 Faipari alapismeretek középszint Név: . osztály: 2. feladat 4 pont Húzza alá az igaz állítást, és ábrázolja a helyes megoldást! a.) b.) c.) d.) Ha a metszőszög hegyesszög, akkor a homlokszög 0o. Ha a metszőszög tompaszög, akkor a homlokszög 0o. Ha a metszőszög hegyesszög, akkor a homlokszög pozitív érték. Ha a metszőszög hegyesszög, akkor a homlokszög negatív érték. 3. feladat 3 pont Egészítse ki a mondatot! A gépi

forgácsolószerszám . és metszi egymást Az általuk bezárt szöget csúcsszögnek nevezzük, jele 4. feladat 7 pont Párosítsa össze a nedvességtartalmi fokozat rövid jellemzését az azokhoz tartozó fokozatok betűjelzésével! a. szobaszáraz c. élőnedves e. légszáraz g. abszolút száraz b. túlszárított d. rosttelítettségi állapot f. telített 1. Ebben az állapotban a fa nedvességtartalma maximális A szabad és kötött víz legnagyobb mennyiségben van jelen. 2. Az ablakok, külső ajtók, kerti bútorok jellemző nedvességtartalma 3. A fanedvesség 6%-nál kisebb, szárítási hibának is szokták nevezni 4. Az egészséges élő fák nedvességtartalma 5. Ilyenkor a fában nincs víz, csak laboratóriumban állítható elő 6. A szabad és kötött víz határán helyezkedik el 7. Zárt, télen fűtött belső terekben kialakuló egyensúlyi fanedvesség írásbeli vizsga II. összetevő 1212 4/8 2012. május 25 Faipari alapismeretek

középszint Név: . osztály: 5. feladat 1 pont Egészítse ki a mondatot! A 0,1−5 mm vastag falapot . nevezzük 6. feladat 3 pont Milyen szempontok szerint csoportosítottuk a furnérokat? Írja a táblázat felső sorába! Hámozott furnér Hasított furnér Fűrészelt furnér Különleges furnérok Műszaki furnér Vakfurnér Színfurnér Rajzos furnér Csíkos furnér Takart furnér Sima furnér 7. feladat 4 pont Melyik ez a fűrészáru? Írja a megfelelő betűt a meghatározás elé! a. gerenda b. palló c. léc d. deszka Ha a vastagsága kisebb, mint 40 mm, és szélessége kisebb a vastagság kétszeresénél. Ha a vastagsága nagyobb, mint 40 mm, és szélessége kisebb a vastagság kétszeresénél. Ha a vastagsága kisebb, mint 40 mm, és szélessége nagyobb a vastagság kétszeresénél. Ha vastagsága nagyobb, mint 40 mm, és szélessége nagyobb a vastagság kétszeresénél. 8. feladat 1 pont Melyik ez a ragasztáskor fellépő erő? Az erő

megnevezését írja a vonalra! A felületre felhordott folyékony halmazállapotú ragasztó beszívódik a fa felületi egyenetlenségeibe, edényekbe, sejtüregekbe, és ott megszilárdul. Ezzel a ragasztási felületet sokszorosára növeli. Ez az erő: írásbeli vizsga II. összetevő 1212 5/8 2012. május 25 Faipari alapismeretek középszint Név: . osztály: 9. feladat 5 pont A felsorolt ragasztóanyagokat írja be a táblázat megfelelő oszlopába! glutinenyv, kaucsukragasztók, kazeinenyv, cellulóz alapú ragasztók, véralbumin enyvek Ragasztók csoportosítása eredetük szerint Állati eredetű ragasztók Növényi eredetű ragasztók 10. feladat 3 pont Írja be a táblázat megfelelő oszlopába a felsorolt fafajok közül az odaillőket! lucfenyő, feketefenyő, tölgy, bükk, erdeifenyő, akác, vörösfenyő, dió, ezüstfenyő, jegenyefenyő, gyertyán, szelídgesztenye Színes gesztű fenyőfák írásbeli vizsga II. összetevő 1212 Gyűrűs

likacsú lombos fák 6/8 2012. május 25 Faipari alapismeretek középszint írásbeli vizsga II. összetevő 1212 Név: . osztály: 7/8 2012. május 25 Faipari alapismeretek középszint témakör Név: . osztály: a témakör a témakör maximális elért maximális elért pontszám pontszám pontszáma pontszáma 1–4. 60 60 1. 9 2. 4 3. 3 4. 7 5. 1 40 6. 3 7. 4 8. 1 9. 5 10. 3 Az írásbeli vizsgarész pontszáma 100 a feladat sorszáma I. Szakrajz II. Rajzok, számítások, tesztek javító tanár Dátum: . pontszáma programba egész beírt egész számra pontszám kerekítve I. Szakrajz II. Rajzok, számítások, tesztek javító tanár jegyző Dátum: . írásbeli vizsga II. összetevő 1212 Dátum: . 8/8 2012. május 25 ÉRETTSÉGI VIZSGA 2012. május 25 Faipari alapismeretek középszint Javítási-értékelési útmutató 1212 FAIPARI ALAPISMERETEK

KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ NEMZETI ERŐFORRÁS MINISZTÉRIUM Faipari alapismeretek középszint Javítási-értékelési útmutató Fontos tudnivalók A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga 1212 2 /10 2012. május 25 Faipari alapismeretek középszint Javítási-értékelési útmutató I. vizsgarész 1. feladat 14 pont Tartalom Pont Az előírt lépték betartásával, a megadott méreteknek megfelelő arányú és számú vetület megrajzolása, vetületek megnevezése Elölnézet, ha tartalmazza a függőleges metszet nyomvonalát Elölnézet, helyes vonalfajták, vonalvastagságok Felülnézet, helyes anyagjelölés Felülnézet, helyes vonalfajták,

vonalvastagságok Függőleges metszet, helyes anyagjelölés Függőleges metszet, helyes vonalfajták és vonalvastagságok Oldalnézet, helyes vonalfajták, vonalvastagságok Szelvényméretek, aljazás méretezése Összesen írásbeli vizsga 1212 3 /10 4 1 2 1 1 1 1 1 2 14 2012. május 25 Faipari alapismeretek középszint 2. Javítási-értékelési útmutató feladat 14 pont Tartalom Pont Az előírt lépték betartásával, a megadott méreteknek megfelelő arányú és számú vetület megrajzolása, vetületek megnevezése Elölnézet, ha tartalmazza a függőleges és vízszintes metszet nyomvonalát Elölnézet, helyes vonalfajták és vonalvastagságok Vízszintes metszet, helyes anyagjelölés, helyes vonalfajták és vonalvastagságok Függőleges metszet, helyes anyagjelölés, helyes vonalfajták és vonalvastagságok Oldalnézet, helyes anyagjelölés, helyes vonalfajták, vonalvastagságok Szelvényméretek megadása Összesen írásbeli vizsga 1212

4 /10 1 1 2 3 2 3 2 14 2012. május 25 Faipari alapismeretek középszint 3. Javítási-értékelési útmutató feladat 16 pont Tartalom Pont Az előírt lépték betartásával, előírt méreteknek megfelelő arányú és számú vetület megrajzolása A szakáll mérete arányos Az aljazás elhelyezése és mérete pontos Elölnézet, ha tartalmazza és jó helyen a függőleges metszet metszősíkjának a nyomvonalát Elölnézet, helyes vonalfajták, vonalvastagságok Felülnézet, helyes anyagjelölés Felülnézet, helyes vonalfajták és vonalvastagságok Oldalnézet, helyes anyagjelölés Oldalnézet, helyes vonalfajták és vonalvastagságok Függőleges metszet, helyes vonalfajták és vonalvastagságok Függőleges metszet, helyes anyagjelölés Szelvényméretek, aljazás méretezése Összesen 2 írásbeli vizsga 1212 5 /10 2 2 1 1 1 1 1 1 1 1 2 16 2012. május 25 Faipari alapismeretek középszint 4. Javítási-értékelési útmutató feladat

16 pont Tartalom Pont Az előírt lépték betartásával, előírt méreteknek megfelelő arányú és számú vetület megrajzolása Elölnézet megnevezése, a metszősík nyomvonalának jelölése Elölnézet, helyes anyagjelölés, helyes vonalfajták Felülnézet megnevezése, helyes vonalfajták Oldalnézet megnevezése, helyes vonalfajták Függőleges metszet megnevezése, helyes anyagjelölés, helyes vonalfajták Alkatrészek keresztmetszeti méretezése Kötés méretezése Összesen írásbeli vizsga 1212 6 /10 1 3 2 2 2 2 2 2 16 2012. május 25 Faipari alapismeretek középszint Javítási-értékelési útmutató II. 1. feladat 9 pont Számítsa ki, hogy mennyi a bruttó nedvességtartalma annak a faanyagnak, amelynek a nettó nedvességtartalma 18%, a nedves tömege 8345 g! Tartalom mn = 8345 g Pont 1 U n = 18% Ub = ? Un = 18 = 1 mn − m0 *100% m0 8345 − m0 8345 − m0 *100% 0,18 = m0 m0 0,18 * m0 = 8345 − m0 3 1,18 m0 = 8345 m0 = 7072 g

Ub = mn − m0 *100% mn 1 Ub = mn − m0 8345 − 7072 *100% U b = *100% 8345 mn 3 1273 *100% 8345 U b = 15,25% Ub = Összesen írásbeli vizsga 1212 9 7 /10 2012. május 25 Faipari alapismeretek középszint Javítási-értékelési útmutató 2. feladat 4 pont Húzza alá az igaz állítást, és ábrázolja a helyes megoldást! a.) b.) c.) d.) Ha a metszőszög hegyesszög, akkor a homlokszög 0o. Ha a metszőszög tompaszög, akkor a homlokszög 0o. Ha a metszőszög hegyesszög, akkor a homlokszög pozitív érték. Ha a metszőszög hegyesszög, akkor a homlokszög negatív érték. 2 pont 2 pont 3. feladat 3 pont Egészítse ki a mondatot! A gépi forgácsolószerszám főforgácsoló éle és mellékvágó éle metszi egymást. Az általuk bezárt szöget csúcsszögnek nevezzük, jele ε. 4. feladat 7 pont Párosítsa össze a nedvességtartalmi fokozat rövid jellemzését az azokhoz tartozó fokozatok betűjelzésével! a. szobaszáraz c.

élőnedves e. légszáraz g. abszolút száraz b. túlszárított d. rosttelítettségi állapot f. telített 1. Ebben az állapotban a fa nedvességtartalma maximális A szabad és kötött víz legnagyobb mennyiségben van jelen. f 2. Az ablakok, külső ajtók, kerti bútorok jellemző nedvességtartalma e 3. A fanedvesség 6%-nál kisebb, szárítási hibának is szokták nevezni b 4. Az egészséges élő fák nedvességtartalma c 5. Ilyenkor a fában nincs víz, csak laboratóriumban állítható elő g 6. A szabad és kötött víz határán helyezkedik el d 7. Zárt, télen fűtött belső terekben kialakuló egyensúlyi fanedvesség a 5. feladat 1 pont Egészítse ki a mondatot! A 0,1−5 mm vastag falapot furnérnak nevezzük. írásbeli vizsga 1212 8 /10 2012. május 25 Faipari alapismeretek középszint Javítási-értékelési útmutató 6. feladat 3 pont Milyen szempontok szerint csoportosítottuk a furnérokat? Írja a táblázat felső sorába!

Előállításuk szerint Hámozott furnér Hasított furnér Fűrészelt furnér Különleges furnérok Felhasználásuk szerint Műszaki furnér Vakfurnér Színfurnér Megjelenésük szerint Rajzos furnér Csíkos furnér Takart furnér Sima furnér 7. feladat 4 pont Melyik ez a fűrészáru? Írja a megfelelő betűt a meghatározás elé! a. gerenda b. palló c. léc d. deszka cHa a vastagsága kisebb, mint 40 mm, és szélessége kisebb a vastagság kétszeresénél. aHa a vastagsága nagyobb, mint 40 mm, és szélessége kisebb a vastagság kétszeresénél. dHa a vastagsága kisebb, mint 40 mm, és szélessége nagyobb a vastagság kétszeresénél. bHa vastagsága nagyobb, mint 40 mm, és szélessége nagyobb a vastagság kétszeresénél. 8. feladat 1 pont Melyik ez a ragasztáskor fellépő erő? Az erő megnevezését írja a vonalra! A felületre felhordott folyékony halmazállapotú ragasztó beszívódik a fa felületi egyenetlenségeibe, edényekbe,

sejtüregekbe, és ott megszilárdul. Ezzel a ragasztási felületet sokszorosára növeli. Ez az erő: mechanikai erő 9. feladat 5 pont A felsorolt ragasztóanyagokat írja be a táblázat megfelelő rovatába! glutinenyv, kaucsukragasztók, kazeinenyv, cellulóz alapú ragasztók, véralbumin enyvek Ragasztók csoportosítása eredetük szerint Állati eredetű ragasztók Növényi eredetű ragasztók glutinenyv kaucsukragasztók kazeinenyv cellulóz alapú ragasztók véralbumin enyvek írásbeli vizsga 1212 9 /10 2012. május 25 Faipari alapismeretek középszint Javítási-értékelési útmutató 10. feladat 3 pont Írja be a táblázat megfelelő oszlopába a felsorolt fafajok közül az odaillőket! lucfenyő, feketefenyő, tölgy, bükk, erdeifenyő, akác, vörösfenyő, dió, ezüstfenyő, jegenyefenyő, gyertyán, szelídgesztenye Színes gesztű fenyőfák erdeifenyő feketefenyő vörösfenyő Gyűrűs likacsú lombos fák akác tölgy szelídgesztenye

Minden két helyes válaszra 1 pont adható. írásbeli vizsga 1212 10 /10 2012. május 25
