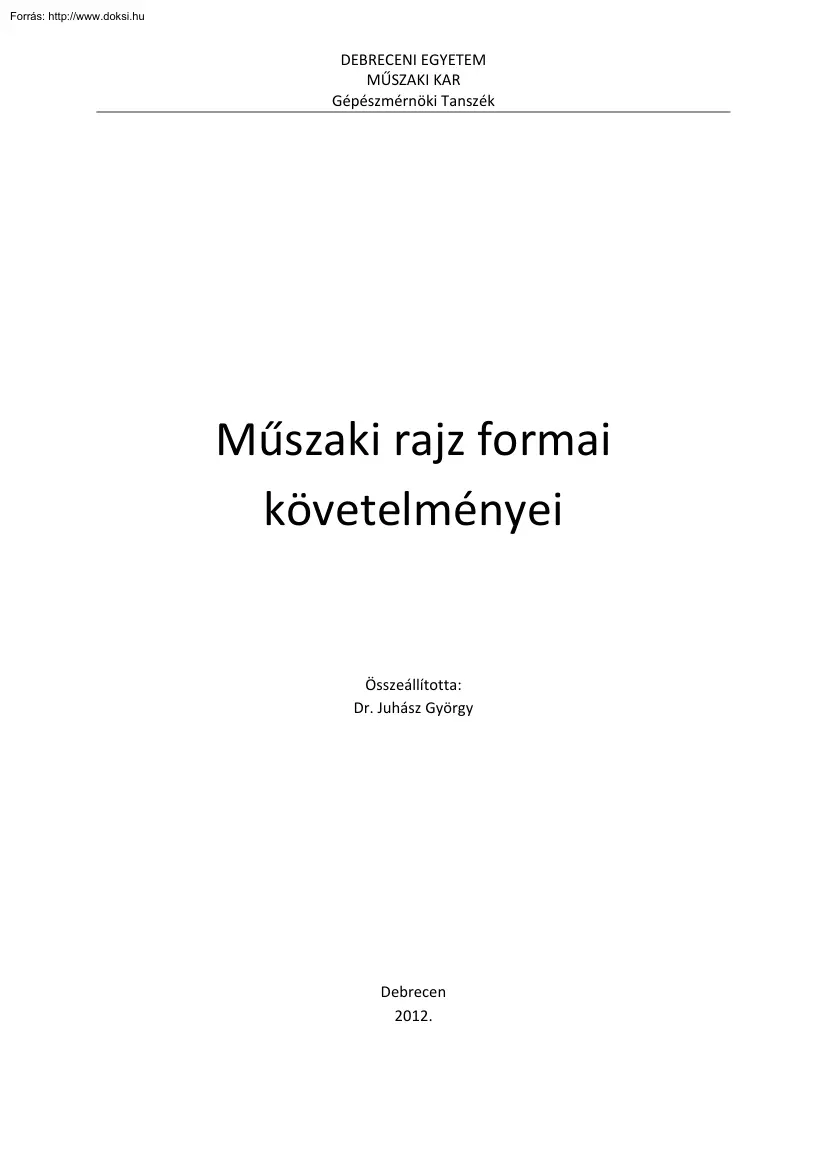

DEBRECENI EGYETEM MŰSZAKI KAR Gépészmérnöki Tanszék Műszaki rajz formai követelményei Összeállította: Dr. Juhász György Debrecen 2012. 1. Formai követelmények 1.1 Műszaki rajzlapok kialakítása és méretei A műszaki rajzlapok méreteit szabványok határozzák meg. A kiinduló rajzlap (A0) mérete 1 m2 és az oldallapok aránya olyan, hogy a rajz hosszabb oldalát felezve az eggyel kisebb lap hosszabbik oldalát kapjuk. A kisebb lap oldalai úgy aránylanak egymáshoz, mint az eredeti rajzlap megfelelő oldalai (1. ábra) 1. ábra Műszaki rajzok szabványos méretei 2 Az általánosan használt rajzlapok vágott méreteit és az ehhez tartozó rajterületek nagyságát az 1. táblázat tartalmazza 1. táblázat Rajzlapok méretei Megnevezés A0 A1 A2 A3 A4 Vágott 841x1189 594x841 420x594 297x420 210x297 Rajzterület 821x1159 574x811 400x564 277x390 180x277 Az A0, A1, A2, és A3-as rajzlapokat mindig fekvő helyzetben, míg az A4-es rajzlapokat

mindig álló helyzetben kell használni. A rajzlapokat a 2 ábra szerint 10 mm-es kerettel kell ellátni, kivéve a rajzlap bal oldalát, ahol 20 mm-es keretet kell alkalmazni. 2. ábra Rajzlapok keretei 1.2 Feliratmező, darabjegyzék, tételszám A műszaki rajzokat az egyértelmű azonosítás érdekében feliratmezővel látják el. A feliratmezők kialakítását és a szükséges információk meghatározását az MSZ ISO 7200 szabvány tartalmazza. A szabvány szerint a feliratmező maximális szélessége 170 mm A feliratmező kialakítását és méreteit a 3. ábra mutatja be A darabjegyzék az összeállítási rajzon ábrázolt szerkezeti egységek teljes jegyzéke, amelynek előírásai az MSZ ISO 7573-ban találhatók. A darabjegyzék általános esetben - a 3 ábra szerint - a feliratmezőhöz közvetlenül kapcsolódik, de külön lapon is elkészíthető. A szerkezeti egységeket tételszámokkal azonosítják, amelyeket a lehetőség szerint egymást követő 3

sorrendben készítik el. Azonos munkadarabok tételszámát az összeállítási rajzon elég egyszer megadni. A darabjegyzékben szereplő tételszámokat alulról fölfelé növekvő sorrendben kell megadni. 3. ábra Szabványos feliratmezők méretei 1.3 A műszaki rajzok vonalai A műszaki rajzokon alkalmazott vonalfajtákkal az MSZ ISO 128 foglalkozik (3. táblázat) Általános esetben a műszaki rajzokon két vonalvastagságot alkalmazunk, ahol a vastag és vékony vonal aránya 2:1-nél kisebb ne legyen. A vonalvastagságot a rajz fajtája és mérete határozza meg. A választható vonalvastagságokat és az ajánlott párosításokat a 2 táblázat tartalmazza. 2. táblázat Szabványos vonalvastagságok és ajánlott vonalcsoportok Vonalvastagságok 0,18 0,25 0,35 0,5 0,7 1,0 Ajánlott vonalcsoportok 0,18 – 0,35 0,25 – 0,5 0,35 – 0,7 4 1,4 2,0 0,5 – 1,0 3. táblázat Műszaki rajzokon alkalmazott vonalfajták 1.4 A műszaki rajzok feliratai A műszaki

rajzok feliratainak követelményeit az MSZ EN ISO 3098 szabvány tartalmazza. A szabvány „A” és „B” típusú betűt különböztet meg. A gépészeti rajzokon a „B” típusú betűk használatosak. A szabvány alapméretnek a nagybetűk „h” magasságát tekinti, és mind a függőleges (álló), mind a 75°-ban jobbra dőlő betű használatát megengedi. 5 4. ábra Szabványos tömbírás arányai A szabványos tömbírás arányait a 4. ábra szemlélteti, a betűnagyságok méreteit a 4 táblázat tartalmazza. 4. táblázat A „B” típusú betű arányai és méretei Jel Megnevezés Arány Betűmagasságok és kapcsolódó méretek h Nagybetűk magassága (10/10)h 2,5 3,5 5 7 10 14 20 a Betűköz (2/10)h 0,5 0,7 1 1,4 2 2,8 4 b Minimális sortávolság (14/10)h 3,5 5 7 10 14 20 28 c Kisbetűk magassága (7/10)h 1,75 2,5 3,5 5 7 10 14 d Vonalvastagságok (1/10)h 0,25 0,35 0,5 0,7 1 1,4 2 1)Hazai gyakorlatban a jobb oldali betű és szám használata

javasolt. 5. ábra „B”típusú betűk alakja ás arányai Ajánlott irodalom [1] Háromi Ferenc – Kovács Gáborné( 2006): Gépszerkezettan I. Műszaki rajz HEFOP 331P-2004-09-0102/10 6
