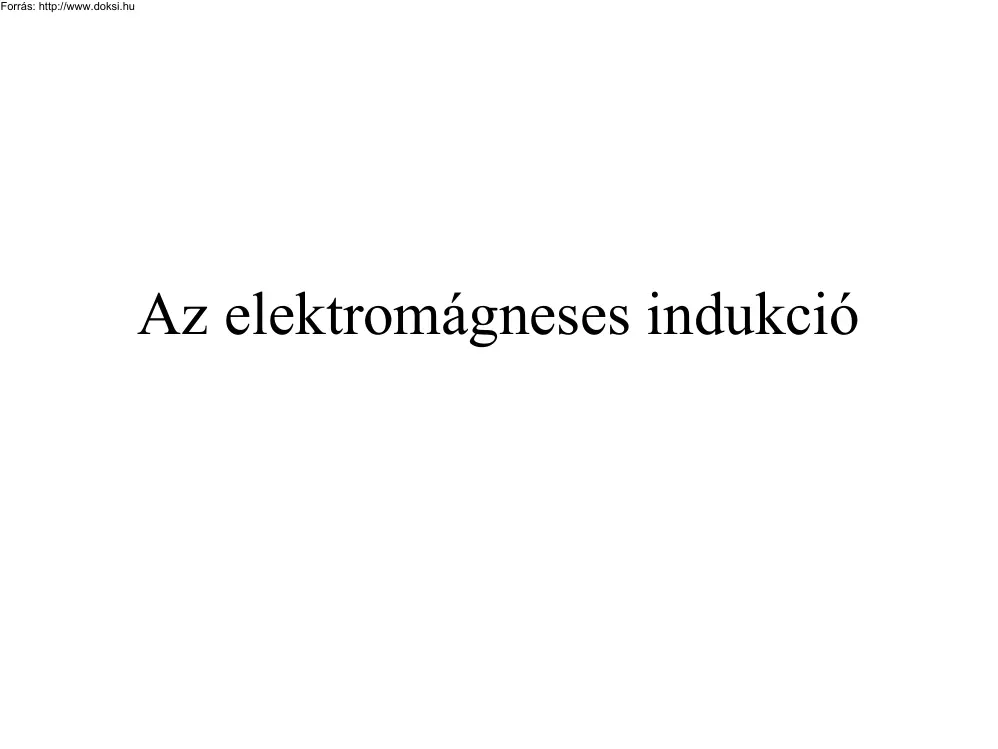

Az elektromágneses indukció Mozgási elektromágneses indukció • Egy vezetőt úgy mozgatunk valamely mágneses mezőben, hogy az metszi annak indukcióvonalait, akkor a vezető végei között feszültséget mérhetünk, ezt a feszültséget indukált feszültségnek nevezzük: Ui = B ⋅ l ⋅ v Lenz törvény • Az indukált áram iránya mindig olyan, hogy mágneses hatásával akadályozza az indukáló folyamatot. • A Lenz törvény az energiamegmaradás következménye. Nyugalmi elektromágneses indukció • Egy tekercsben folyó áramot változtatjuk, akkor egy másik, például az eredeti köré csévélt, de attól elválasztott másik tekercsben feszültség indukálódik. Nyugalmi elektromágneses indukció • Váltakozó mágneses mező körül örvényes elektromos mező alakul ki. • Faraday törvénye: dΦ Ui = dt • Itt is érvényes a Lenz törvény Tekercs nyugalmi indukciója • N menetszámú tekercs esetén az egyes

körökben keletkező indukált feszültségek összeadódnak. dΦ Ui = N dt Önindukció • A tekercs belsejében bármilyen okból létrejövő fluxusváltozás feszültséget indukál. • Az önindukció a nyugalmi indukció speciális esete. • Megfigyelhetőek a be és kikapcsolási jelenségekben. Önindukciós együttható induktivitás dI Ui = L dt Vs [L] = = 1 henry = 1H A 2 μr μ0 N A L= l A tekercs mágneses mezejének az energiája 1 2 W = LI 2
