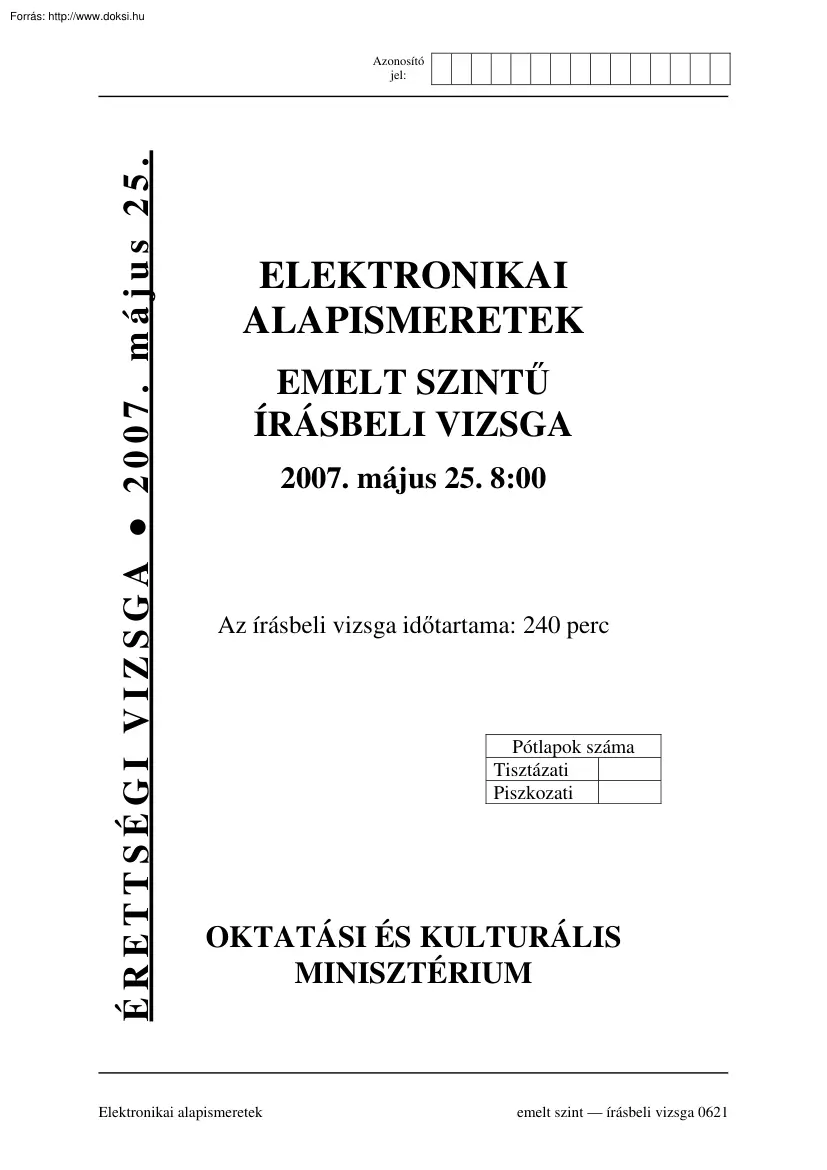

ÉRETTSÉGI VIZSGA 2007. május 25 Azonosító jel: ELEKTRONIKAI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA 2007. május 25 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Elektronikai alapismeretek emelt szint írásbeli vizsga 0621 Elektronikai alapismeretek emelt szint Azonosító jel: Fontos tudnivalók Az írásbeli dolgozat megoldásához segédeszközként csak nem programozható számológép használható! A teszt jellegű kérdéseket a feladatlapon, a kérdések alatt rendelkezésre álló szabad helyen kell megoldani! A feladatok megoldása a felügyelő tanárok által kiosztott pótlapokon történik. A pótlapokat lapszámozással kell ellátni, és fel kell tüntetni rajtuk az azonosító jelet! A számítást igénylő feladatoknál ügyelni kell az összefüggés (képlet) helyes felírására, a szakszerű behelyettesítésre és a helyes számolásra. Ezek

bármelyikének hiánya pontlevonást jelent. A behelyettesítés indokolt esetben normál alakban történjen A végeredményt a következő formátumban kell megadni: kiszámítandó mennyiség = számérték x mértékegység (pl. R = 1,5 kΩ) A végeredmény csak akkor fogadható el teljes pontszámmal, ha annak számértéke és mértékegysége kifogástalan. A feladatok megoldásánál ügyelni kell az írásbeli dolgozat rendezettségére, az áttekinthetőségre, a szabványos jelölések alkalmazására, a műszaki, formai és esztétikai elvárásoknak való megfelelésre. Ezek hiánya pontlevonást jelent A megoldásban az esetleges hibás részeket egy ferde vonallal kell áthúzni! Az íráshoz kék színű tollat, a rajzoláshoz grafitceruzát kell használni! írásbeli vizsga 0621 2/8 2007. május 25 Elektronikai alapismeretek emelt szint Azonosító jel: Teszt jellegű kérdéssor Maximális pontszám: 40 1.) A táblázatnak egy kondenzátor

feszültségének és a benne tárolt energiának a kapcsolatát kell kifejeznie. Egészítse ki a táblázatot! (4 pont) U (V) 5 10 E (J) 20 40 80 0,16 2.) Határozza meg az R = 1,5 kΩ értékű, P = 0,5 W terhelhetőségű ellenállásra kapcsolható legnagyobb feszültséget! (3 pont) P= 3.) Határozza meg az önindukciós feszültséget, ha az L = 0,5 H induktivitású tekercs I = 2 A áramát t = 1 ms idő alatt egyenletes sebességgel nullára csökkentjük! (3 pont) UL = 4.) A táblázatnak kondenzátor kapacitív reaktanciájának frekvenciafüggését kell kifejeznie A kondenzátor ideálisnak tekinthető. Egészítse ki a táblázatot! (4 pont) f (kHz) XC (kΩ) 0,5 1 2 4 8 4 5.) Határozza meg egy soros R-L-C kapcsolás impedanciáját! Adatok: R = 30 Ω, XL = 100 Ω, XC = 60 Ω (4 pont) Z= 6.) Határozza meg egy egyfázisú fogyasztó hatásos teljesítményét a tápfeszültség, a tápáram és a fázisszög ismeretében! Adatok: U = 230 V, I = 4,3

A, φ = 37° (3 pont) P= írásbeli vizsga 0621 3/8 2007. május 25 Elektronikai alapismeretek emelt szint Azonosító jel: 7.) Rajzoljon kétütemű, egyenirányító kapcsolást 2 db dióda felhasználásával! A hálózati transzformátor szekunder tekercse középmegcsapolású. A kapcsolásnak tartalmaznia kell pufferkondenzátort és terhelő ellenállást is. (3 pont) 8.) Rajzoljon műveleti erősítős különbségképző áramkört! A különbségképzőnek 1 db műveleti erősítőt és 4 db ellenállást kell tartalmaznia. (4 pont) 9.) Számítsa ki az Uki0 = 1,2 V terheletlen kimeneti feszültségű, Rki = 3 kΩ kimeneti ellenállású erősítő kimeneti feszültségét Rt = 5 kΩ terhelő ellenállás esetén! (3 pont) U ki = 10.) Határozza meg egy erősítő bemeneti csatoló kondenzátora és bemeneti ellenállása által alkotott négypólus határfrekvenciáját! Adatok: C = 1 µF, Rbe = 10 kΩ (3 pont) fh = 11.) Rajzolja le a kétváltozós NOR

függvényt két bemenetű NAND kapuk felhasználásával megvalósító logikai hálózatot! (3 pont) írásbeli vizsga 0621 4/8 2007. május 25 Elektronikai alapismeretek emelt szint Azonosító jel: 12.) Rajzolja le az S-R tároló szimbolikus rajzjelét, és töltse ki az igazságtáblázatát! (3 pont) S írásbeli vizsga 0621 R Qn+1 5/8 2007. május 25 Elektronikai alapismeretek emelt szint Azonosító jel: Feladatsor Maximális pontszám: 60 1. feladat Maximális pontszám: 15 Aktív kétpólus számítása R2 Rb A C Adatok: R1 U0 U0 = 12 V R1 = 1 kΩ R3 Rb = 200 Ω R2 = 2 kΩ R3 = 3 kΩ B Feladatok: a) Határozza meg a C és B pont közötti kétpólus Thevenin helyettesítő képét! (Rajzolja le a helyettesítő képet, majd határozza meg a Thevenin generátor Ug forrásfeszültségét és Rg belső ellenállását!) b) Határozza meg a C és B pont közötti kétpólus Norton helyettesítő képét! (Rajzolja le a helyettesítő képet,

majd határozza meg a Norton generátor Ig forrásáramát!) 2. feladat Maximális pontszám: 15 Soros rezgőkör számítása I UC Ur UL C r U L Adatok: C = 150 pF f0 = 1 MHz (rezonanciafrekvencia) r = 15 Ω (soros veszteségi ellenállás) U = 500 mV Feladatok: a) b) c) d) Határozza meg a rezgőköri induktivitás (L) értékét! Határozza meg a rezgőkör jósági tényezőjét (Q) és sávszélességét (B)! Határozza meg UL és UC értékét rezonanciafrekvencián! Mekkora ellenállást (R) kell a fenti rezgőkörrel sorosan kapcsolni, hogy sávszélessége 20 kHz-re növekedjen? írásbeli vizsga 0621 6/8 2007. május 25 Elektronikai alapismeretek emelt szint Azonosító jel: 3. feladat Maximális pontszám: 15 Kisfrekvenciás erősítő számítása Be C1 IC C2 Ki R3 ube R1 Adatok: Auo = 2 ⋅ 105 Ukimax = ± 13 V fo = 10 Hz Au = 20 R3 = 1 MΩ Rt = 2 kΩ C1 = 1 µF C2 = 10 µF uki Rt R2 (a műveleti erősítő nyílthurkú

feszültségerősítése) (a kimeneti feszültség maximális csúcsértéke) (a nyílthurkú feszültségerősítés felső határfrekvenciája) (az erősítő feszültségerősítése közepes frekvencián) Feladatok: a) Határozza meg R1 és R2 értékét! b) Határozza meg a kis torzítással erősíthető legnagyobb szinuszos bemeneti feszültség effektív értékét (ubemax)! c) Határozza meg az erősítő fokozat felső határfrekvenciáját (ff)! d) Számítsa ki a bemeneti (C1–R1) és a kimeneti (C2–Rt) feszültségosztó alsó határfrekvenciáját (fa1, fa2)! 4. feladat Maximális pontszám: 15 Kombinációs hálózat tervezése Adott a logikai függvény sorszámos alakja: F 4 = Σ 4 (2, 3, 6, 7, 10, 14, 15) Feladatok: a) Egyszerűsítse a megadott függvényt grafikus módszerrel! A legnagyobb helyértékű változót „A”-val jelölje! b) Valósítsa meg a függvényt NAND kapukkal! A változók csak ponált alakban állnak rendelkezésre. c) Írja fel a

függvény konjunktív sorszámos alakját! Egyszerűsítse a konjunktív függvényt grafikus módszerrel! d) Valósítsa meg a függvényt NOR kapukkal! A változók csak ponált alakban állnak rendelkezésre. írásbeli vizsga 0621 7/8 2007. május 25 Elektronikai alapismeretek emelt szint Azonosító jel: a témakör a témakör maximális elért elért maximális pontszám pontszám pontszáma pontszáma 1. 4 2. 3 3. 3 4. 4 5. 4 Teszt 6. 3 jellegű 40 7. 3 kérdéssor 8. 4 9. 3 10. 3 11. 3 12. 3 1. 15 2. 15 Feladatsor 60 3. 15 4. 15 100 ÖSSZESEN 100 Az írásbeli vizsgarész pontszáma 100 témakör a feladat sorszáma javító tanár Dátum: . elért pontszám programba beírt pontszám Teszt jellegű kérdéssor Feladatsor javító tanár jegyző Dátum: . írásbeli vizsga 0621 8/8 Dátum: . 2007. május 25 ÉRETTSÉGI VIZSGA 2007. május 25 Elektronikai alapismeretek

emelt szint Javítási-értékelési útmutató 0621 ELEKTRONIKAI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint Teszt jellegű kérdéssor Maximális pontszám: 40 1.) A táblázatnak egy kondenzátor feszültségének és a benne tárolt energiának a kapcsolatát kell kifejeznie. Egészítse ki a táblázatot! U (V) 5 10 20 40 80 E (J) 0,01 0,04 0,16 0,64 2,56 4 pont 2.) Határozza meg az R = 1,5 kΩ értékű, P = 0,5 W terhelhetőségű ellenállásra kapcsolható legnagyobb feszültséget! P= U2 R ⇒ U = P ⋅ R = 0,5W ⋅ 1,5 ⋅ 10 3 Ω = 27,4 V 3 pont 3.) Határozza meg az önindukciós feszültséget, ha az L = 0,5 H induktivitású tekercs I = 2 A áramát t = 1 ms idő alatt egyenletes sebességgel nullára csökkentjük! UL = L ⋅ ΔI V ⋅s − 2A = 0,5 ⋅ = − 1000 V Δt A 10

−3 s 3 pont 4.) A táblázatnak kondenzátor kapacitív reaktanciájának frekvenciafüggését kell kifejeznie A kondenzátor ideálisnak tekinthető. Egészítse ki a táblázatot! f (kHz) 0,5 1 2 4 8 XC (kΩ) 16 8 4 2 1 4 pont 5.) Határozza meg egy soros R-L-C kapcsolás impedanciáját! Adatok: R = 30 Ω, XL = 100 Ω, XC = 60 Ω Z = R 2 + (X L − X C ) = 2 (30 Ω )2 + (100 Ω − 60 Ω )2 = 50 Ω 4 pont 6.) Határozza meg egy egyfázisú fogyasztó hatásos teljesítményét a tápfeszültség, a tápáram és a fázisszög ismeretében! Adatok: U = 230 V, I = 4,3 A, φ = 37° P = U ⋅ I ⋅ cos ϕ = 230 V ⋅ 4,3 A ⋅ cos 37 o = 789,9 W írásbeli vizsga 0621 2 / 11 3 pont 2007. május 25 Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint 7.) Rajzoljon kétütemű, egyenirányító kapcsolást 2 db dióda felhasználásával! A hálózati transzformátor szekunder tekercse középmegcsapolású. A kapcsolásnak

tartalmaznia kell pufferkondenzátort és terhelő ellenállást is. D1 Tr Ube 3 pont D2 C Uki Rt 8.) Rajzoljon műveleti erősítős különbségképző áramkört! A különbségképzőnek 1 db műveleti erősítőt és 4 db ellenállást kell tartalmaznia. R1 Ube2 R2 IC R3 Ube1 Uki 4 pont Rt R4 9.) Számítsa ki az Uki0 = 1,2 V terheletlen kimeneti feszültségű, Rki = 3 kΩ kimeneti ellenállású erősítő kimeneti feszültségét Rt = 5 kΩ terhelő ellenállás esetén! U ki = U ki 0 ⋅ Rt 5 kΩ = 1,2 V ⋅ = 0,75 V R ki + R t 3 kΩ + 5 kΩ 3 pont 10.) Határozza meg egy erősítő bemeneti csatoló kondenzátora és bemeneti ellenállása által alkotott négypólus határfrekvenciáját! Adatok: C = 1 µF, Rbe = 10 kΩ fh = 1 1 = = 15,9 Hz 4 2 ⋅ π ⋅ R be ⋅ C 2 ⋅ π ⋅ 10 Ω ⋅ 10 −6 F 3 pont 11.) Rajzolja le a kétváltozós NOR függvényt két bemenetű NAND kapuk felhasználásával megvalósító logikai hálózatot! A & B

& & & A+B 3 pont írásbeli vizsga 0621 3 / 11 2007. május 25 Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint 12.) Rajzolja le az S-R tároló szimbolikus rajzjelét, és töltse ki az igazságtáblázatát! S T Q R Q írásbeli vizsga 0621 S R Qn+1 0 0 Qn 0 1 0 1 0 1 1 1 X 4 / 11 3 pont 2007. május 25 Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint Feladatsor Maximális pontszám: 60 1. feladat a) Maximális pontszám: 15 Rg Ug 1 pont R g = [(Rb × R1 ) + R2 ]× R3 = [(0,2 kΩ × 1 kΩ ) + 2 kΩ]× 3 kΩ = 1,26 kΩ R AB = R1 × (R2 + R3 ) = U AB = U 0 ⋅ R AB 0,833 kΩ = 12V ⋅ = 9,68V R AB + R b 0,833kΩ + 0,2 kΩ U g = U CB = U AB ⋅ b) R1 ⋅ (R2 + R3 ) 1 kΩ ⋅ (2 kΩ + 3 kΩ ) = = 0,833 kΩ R1 + R2 + R3 1 kΩ + 2 kΩ + 3 kΩ R3 3 kΩ = 9,68 V ⋅ = 5,81 V R2 + R3 2 kΩ + 3 kΩ 2 pont 3 pont 3 pont 3 pont Ig Rg írásbeli vizsga 0621 Ig = Ug Rg =

5,81V = 4,61 mA 1,26 kΩ 5 / 11 3 pont 2007. május 25 Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint 2. feladat a) 1 f0 = L= b) Maximális pontszám: 15 2⋅π⋅ L⋅C 1 1 = = 169 μH 2 2 6 4 ⋅ π ⋅ f 0 ⋅ C 4 ⋅ π ⋅ 10 Hz 2 ⋅ 1,5 ⋅ 10 −10 F ( 2 ) 3 pont X L = 2 ⋅ π ⋅ f 0 ⋅ L = 2 ⋅ π ⋅ 10 6 Hz ⋅ 1,69 ⋅ 10 −4 H = 1,062 kΩ Q0 = B= X L 1062 Ω = = 70,8 r 15 Ω f 0 1000 kHz = = 14,1 kHz Q0 70,8 6 pont c) U C = U L = Q 0 ⋅ U = 70,8 ⋅ 0,5 V = 35,4 V d) Qt = f 0 1000 kHz = = 50 Bt 20 kHz Qt = XL R+r írásbeli vizsga 0621 ⇒ R= XL 1062 Ω −r = − 15 Ω = 6,24 Ω 50 Qt 6 / 11 2 pont 4 pont 2007. május 25 Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint 3. feladat a) Maximális pontszám: 15 Au = 1 + R3 R2 R2 = ⇒ R3 1 MΩ = = 52,6 kΩ Au − 1 20 − 1 R 1 = R 2 × R 3 = 52,6 kΩ × 1000 kΩ = 50 kΩ b) ∧ U be 4 pont ∧ U ki 13V = = =

650 mV Au 20 ∧ u be max = U be 2 = 650 mV 2 = 459,6 mV 4 pont A uo 2 ⋅ 10 5 ≅ 10 Hz ⋅ ≅ 100 kHz ff ≅ fo ⋅ 20 Au c) A uo ⋅ f o ≅ A u ⋅ f f d) f a1 = 1 1 = = 3,18 Hz 2 ⋅ π ⋅ R 1 ⋅ C1 2 ⋅ π ⋅ 5 ⋅ 10 4 Ω ⋅ 10 −6 F fa2 = 1 1 = = 7,96 Hz 2 ⋅ π ⋅ R t ⋅ C 2 2 ⋅ π ⋅ 2 ⋅ 10 3 Ω ⋅ 10 −5 F írásbeli vizsga 0621 ⇒ 7 / 11 2 pont 5 pont 2007. május 25 Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint 4. feladat a) A Maximális pontszám: 15 C 0 1 13 12 4 5 17 16 12 13 115 114 8 9 11 F4 = A ⋅ C + B ⋅ C + C ⋅ D B 110 3 pont D b) F4 = A ⋅ C + B ⋅ C + C ⋅ D = A ⋅ C + B ⋅ C + C ⋅ D = A ⋅ C ⋅ B ⋅ C ⋅ C ⋅ D & A B & & F4 & C & c) C A 115 114 12 13 111 110 8 9 13 12 0 1 17 16 14 5 D d) 4 pont & D B F 4 = Π 4 (2,3,4,6,7,10,11,14,15) ( F4 = C ⋅ A + B + D B ) 4 pont D ( ) ( ) F4 = C ⋅ A + B

+ D = C ⋅ A + B + D = C + A + B + D A 1 1 B D 1 C 1 írásbeli vizsga 0621 1 F4 4 pont 8 / 11 2007. május 25 Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint Az írásbeli vizsga értékelésének szabályai A teszt jellegű kérdéssor és a feladatsor megoldásának értékelésénél kötelező a központilag összeállított javítási útmutatónak való megfelelés. Az egyes kérdésekre és feladatokra adható maximális pontszámot A szakmai előkészítő érettségi írásbeli vizsgatétel megoldása című anyag tartalmazza. A tényleges pontszámokat – a számolást (méretezést) is igénylő megoldások értékelésénél – az alábbi táblázat alapján kell kialakítani: Mennyiségi szempontok Elemei • a megoldottság szintje Minőségi szempontok Aránya 70% Elemei • • • • A feladat megoldásának dokumentálása Aránya a megoldás logikája kreativitás pontosság a mértékegységek használata

Elemei • • • 20% • Aránya rendezettség áttekinthetőség szabványos jelölések alkalmazása műszaki, formai és esztétikai elvárásoknak megfelelés 10% A maximális pontszám tehát csak akkor adható meg, ha a megoldás a mennyiségi szempontok mellett a minőségi szempontokat és a feladat megoldásának dokumentálására vonatkozó elvárásokat maradéktalanul kielégíti. Teszt jellegű kérdéssor pontozása 1. kérdés (4 pont) A pontszám a helyes válaszok számával azonos. Minimum 0 pont, maximum 4 pont 2. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. 3. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. 4. kérdés (4 pont) A pontszám a helyes válaszok számával azonos. Minimum 0 pont, maximum 4 pont 5. kérdés (4 pont) Képlet 2 pont, behelyettesítés 1 pont, eredmény 1 pont. 6. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. 7. kérdés (3 pont) Szakmai

szempontból hibátlan kapcsolás 2 pont, szabványos rajzjelek 1 pont. 8. kérdés (4 pont) Szakmai szempontból hibátlan kapcsolás 3 pont, szabványos rajzjelek 1 pont. 9. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. 10. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. írásbeli vizsga 0621 9 / 11 2007. május 25 Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint 11. kérdés (3 pont) Szakmai szempontból hibátlan hálózat 2 pont, szabványos rajzjelek 1 pont. 12. kérdés (3 pont) Szimbolikus rajzjel 1 pont, igazságtáblázat 2 pont. A feladatok mennyiségi értékelésének általános szabályai A megoldási útmutatótól eltérő, de szakmailag jó megoldásokat is el kell fogadni a feltüntetett pontszámokkal. A feladatra (részfeladatra) adható maximális pontszámot csak akkor kaphatja meg a tanuló, ha a képletbe az adatokat szakszerűen behelyettesíti, és így

számítja ki a végeredményt. Az adatok normál alakban való használatát indokolt esetben kell megkövetelni. A végeredmény csak akkor fogadható el teljes pontszámmal, ha az eredmény számértéke és mértékegysége is kifogástalan. A részkérdésekre adható legkisebb pontszám 1 pont, tört pontszám nem adható. Összefüggő részkérdések esetén, ha hibás valamelyik részfeladat eredménye, akkor a hibás eredmény következő részfeladatban (részfeladatokban) való felhasználása esetén a kifogástalan megoldásokra a feltüntetett pontokat kell adni. Mindazonáltal értelemszerűen pontlevonást eredményez, ha: - a továbbvitt részeredmény szakmailag egyértelműen lehetetlen, illetve extrém, - a felhasznált részeredmény csökkenti az utána következő részfeladat(ok) megoldásának bonyolultságát. Feladatsor pontozása 1. feladat Maximális pontszám: 15 a) Thevenin helyettesítő kép 1 pont. Rg számításánál képlet 1 pont,

behelyettesítés és eredmény 1 pont, összesen 2 pont. RAB számításánál képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont, összesen 3 pont. UAB számításánál képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont, összesen 3 pont. Ug számításánál képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont, összesen 3 pont Hibátlan számítás esetén a teljes pontszámot akkor is meg kell adni, ha a vizsgázó RAB és UAB értékét nem tüntette fel. b) Norton helyettesítő kép 1 pont. Ig számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Összesen 3 pont 2. feladat Maximális pontszám: 15 a) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. Összesen 3 pont b) XL számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Q0 számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. B számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Összesen 6 pont c) UC

meghatározása 1 pont, UL meghatározása 1 pont. Összesen 2 pont d) Qt meghatározásánál képlet 1 pont, behelyettesítés és eredmény 1 pont. R meghatározásánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Összesen 4 pont írásbeli vizsga 0621 10 / 11 2007. május 25 Javítási-értékelési útmutató Elektronikai alapismeretek emelt szint 3. feladat Maximális pontszám: 15 a) R2 számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. R1 számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Összesen 4 pont ∧ b) U be számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. ubemax számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Összesen 4 pont c) ff számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Összesen 2 pont d) Az egyik határfrekvencia kiszámításánál képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. A másik

határfrekvencia számításánál behelyettesítés 1 pont, eredmény 1 pont Összesen 5 pont. 4. feladat Maximális pontszám: 15 a) A feladatra maximum 3 pont adható. Veitch-tábla 1 pont, egyszerűsített függvény 2 pont Logikailag helyes, de nem a legegyszerűbb alak megadása esetén 1 pont levonás. b) A feladatra maximum 4 pont adható. A függvény átírásának elmulasztása nem jár pontvesztéssel, ha a megvalósítás helyes, és maximum 6 db NAND kaput tartalmaz. Logikailag helyes, de hatnál több kaput tartalmazó megoldás esetén maximálisan 3 pont adható. c) A feladatra maximum 4 pont adható. Konjunktív sorszámos alak meghatározása 2 pont, függvény egyszerűsítése 2 pont. d) A feladatra maximum 4 pont adható. A függvény átírásának elmulasztása nem jár pontvesztéssel, ha a megvalósítás helyes, és maximum 5 db NOR kaput tartalmaz. Logikailag helyes, de ötnél több NOR kaput tartalmazó megoldás esetén maximálisan 3 pont adható. A

fenti pontszámok a mennyiségi szempontokat veszik figyelembe. Az így kapott pontszámok a táblázat által megadott mértékben csökkenthetők, ha a minőségi szempontok nem érvényesülnek, vagy a feladat megoldásának dokumentálása kifogásolható. írásbeli vizsga 0621 11 / 11 2007. május 25
