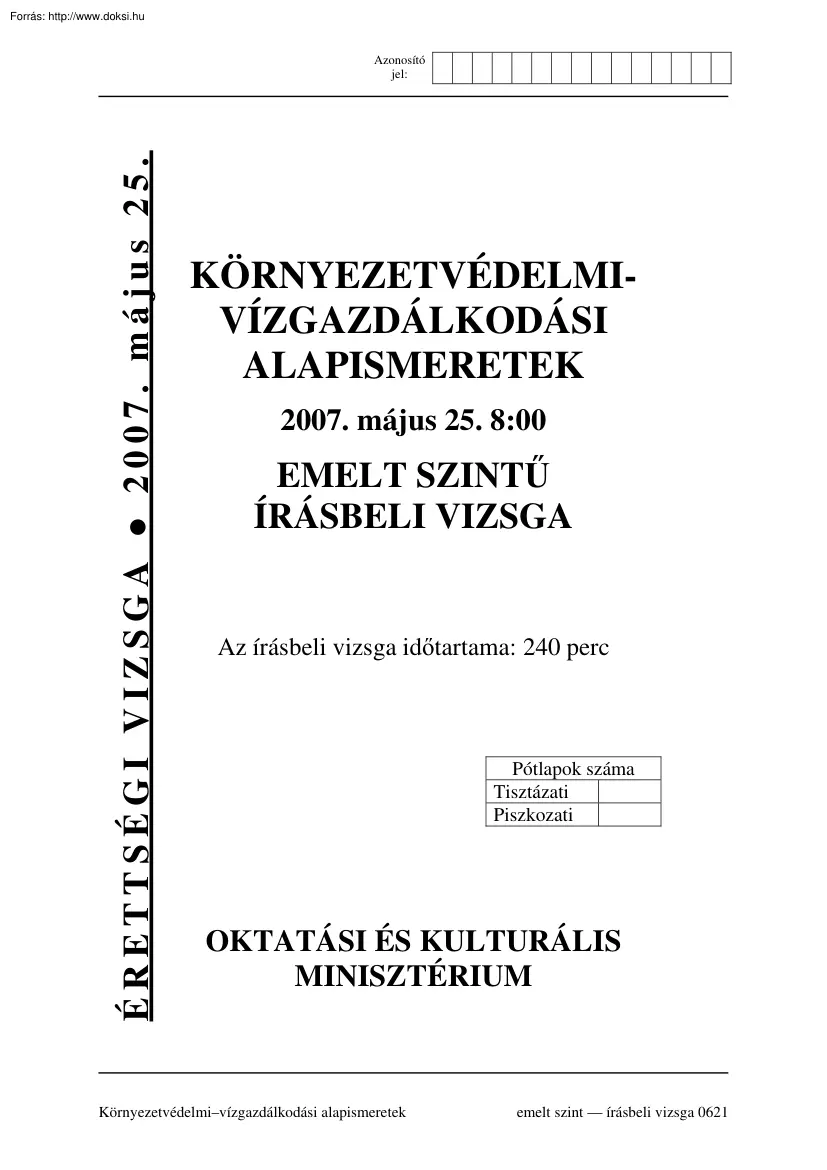

ÉRETTSÉGI VIZSGA 2007. május 25 Azonosító jel: KÖRNYEZETVÉDELMIVÍZGAZDÁLKODÁSI ALAPISMERETEK 2007. május 25 8:00 EMELT SZINTŰ ÍRÁSBELI VIZSGA Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint írásbeli vizsga 0621 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint Azonosító jel: Fontos tudnivalók – – – A feladatokat olvassa el figyelmesen, majd az utasításoknak megfelelően oldja meg! Törekedjen az olvasható írásra és az áttekinthető formára! Az írásbeli vizsgán nem programozható számológép, körző és vonalzó használható! írásbeli vizsga 0621 2 / 12 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint Azonosító jel: Környezetvédelmi témakörök 1.1 feladat /Négyféle asszociáció/ (Összesen: 20 × 1 pont) (20 pont) Az

állítások mellé a kipontozott helyre írja a fogalmak megfelelő betűjelét! 1. A B C D 1. 2. 3. 4. 5. 2. A B C D 1. 2. 3. 4. 3. A B C D 1. 2. 3. 4. 5. 6. A víz klasszikus komponensei A víz mikroszennyezői Mindkettő Egyik sem viszonylag kis mennyiségben is káros hatásúak a kémiai vízminősítés erre terjed ki többnyire mérgező hatásúak az oxigén háztartás mutatói is ide tartoznak íz- és szagrontást okozhat Hulladékégetés Rendezett lerakás Mindkettő Egyik sem anaerob folyamat oxigénigényes folyamat környezetszennyezést okozhat metán termelésre alkalmassá tehető Trofitás Szaprobitás Mindkettő Egyik sem a vízgyűjtő geológiai jellemzői befolyásolják növekedésével a fajok száma csökken meghatározása KOIps méréssel is lehet alapja a fotoszintézis mikroszkópos vizsgálattal is meghatározható értéke szennyvíz bevezetéssel megváltozik írásbeli vizsga 0621 3 / 12 2007. május 25

Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint 4. A B C D 1. 2. 3. 4. 5. Azonosító jel: Humifikáció Mineralizáció Mindkettő Egyik sem a talaj élőlényeinek életfolyamatai teszik lehetővé ásványi anyag keletkezik a biológiai ciklus anyagforgalmát lassítja a kémiai mállás részfolyamata aerob folyamat Vízgazdálkodás témakörök 1.2 feladat 20 pont Karikázza be a helyes válasz vagy válaszok betűjelét! Minden helyes válasz 1 pont. (A jó válasz mellett megjelölt rossz válasz pontlevonással jár.) 5. Milyen tényezők csökkentik egy adott vízgyűjtő vízkészletét? a) csapadék b) lefolyás c) beszivárgás d) párolgás 6. Milyen eszközökkel mérhető a vízállás? a) rajzoló vízmércével b) leolvasó vízmércével c) szondarúddal d) csónakból csörlővel, kötéllel, súllyal 7. Válassza ki egy adott vízmércéhez tartozó teljes vízállásadatsor szélső értékeit! a) NV b) LKV c) KV d) LNV e) KKK 8.

Hány centiméter egy beosztás a lapvízmércében? a) 1 cm b) 10 cm c) 2 cm vízálláskülönbségnek megfelelő d) álló lapvízmércén 2 cm írásbeli vizsga 0621 4 / 12 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint Azonosító jel: 9. Válassza ki a közvetlen vízhozammérési módokat! a) felszíni úszós mérés b) forgószárnyas műszerrel történő mérés c) köbözés d) mérőbukóval történő mérés 10. Milyen függvénykapcsolatot ábrázol grafikusan a vízhozamgörbe? a) vízhozam – vízmélység b) vízállás – vízhozam c) vízsebesség – vízhozam d) lejtés – vízhozam 11. Lehetséges-e, hogy egy vízfolyás egy adott szelvényében ugyanazon vízállások esetében különböző az átfolyó térfogatáram (vízhozam)? a) Igen, mert áradó időszakban a nagyobb vízfelszín esés miatt nő a sebesség. b) Igen, mert apadó időszakban a kisebb vízfelszín esés miatt csökken a sebesség. c) Nem,

mivel ugyanolyan vízállásnál mindig azonos az átfolyási szelvény területe és az átfolyási sebesség, ezért a vízhozam is állandó. 12. Körvezetékes nyomócsőhálózat vezetékszakaszain hogy alakul a hidraulikai veszteség? a) A kisebb átmérőjű csőszakaszon nagyobb a hidraulikai veszteség értéke. b) Közvezeték esetén az egyes szakaszokon azonos a hidraulikai veszteség értéke. c) A nagyobb átmérőjű csőszakaszon kisebb a hidraulikai veszteség értéke. 13. Milyen hatással van a kutak vízadó képességére, ha összemetsződik a két kút leszívási (depressziós) görbéje? a) Növekszik a kutak vízadó képessége, mert nő a kutakhoz áramló víz sebessége. b) Csökken a kutak vízadó képessége, mivel egymástól szívják el a vizet. c) Nincs hatással a vízadó képességre a leszívási görbék összemetsződése. 14. Válassza ki a sűrűségkülönbség elvén működő technológiai berendezéseket! a) zsírfogó b) Lipcsei -

medence c) Dorr típusú ülepítő d) nyitott gyorsszűrő e) homokfogó írásbeli vizsga 0621 5 / 12 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint Azonosító jel: 15. Válassza ki a fertőtlenítőszereket! a) alumínium-szulfát b) ózon c) klór d) aktív szén Környezetvédelmi témakörök 1. feladat (9 pont) Töltse ki az alábbi táblázatot! Környezettechnikai művelet Neve Fogalma Alkalmazása Szűrés Különböző forráspontú komponenseket tartalmazó elegyből az egyik komponens elpárologtatása és kondenzálása d > 10 μ m porok leválasztása szilárd és pelyhes anyagok eltávolítása folyadékfázisból Égetés írásbeli vizsga 0621 6 / 12 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint Azonosító jel: (4 pont) 2. feladat Egy üzemben évente 150 tonna nyersanyagból és 50 tonna segédanyagból 1000 db terméket állítanak elő. A főtermék

össztömege 190 tonna A gyártás során 10 tonna hulladék keletkezik. Állítsa fel az anyagmérleget, számítsa ki a főtermék és hulladékmutatót! írásbeli vizsga 0621 7 / 12 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint Azonosító jel: Vízgazdálkodási témakörök 3. feladat (5 pont) Nevezze meg az ábrán bemutatott szennyvíztisztító berendezést, és ismertesse működését! írásbeli vizsga 0621 8 / 12 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint Azonosító jel: Környezetvédelmi témakörök 4. feladat (7 pont) Egészítse ki a következő mondatokat! A 1. a természeti erők által és az emberi tevékenységgel formált földfelszín, mely állandó változásban van. Teljesítőképességét, értékét meghatározó összetevők: 2. . értéke: 3. . értéke: 4. . értéke: (6 pont) 5. feladat Egy zajforrás teljesítménye 0,06 W. Számítsa ki: a) a

teljesítményszintet, b) az intenzitást a zajforrástól 50 m távolságban gömbsugárzás esetén, c) az intenzitásszintet! 6. feladat (4 pont) Határozza meg 20 g235U hasadásakor felszabaduló energia értékét Joule-ban, ha egy urán atommag hasadásakor 200 MeV energia szabadul fel! /1 eV = 1,6 × 10-19 J/ írásbeli vizsga 0621 9 / 12 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint Azonosító jel: Vízgazdálkodási témakörök 7. feladat (11 pont) Számítsa ki a trapézszelvényű gravitációs csatorna vízszállító képességét! A vízszállítást adja meg m3/s, l/s és m3/nap mértékegységekben is! Kiindulási adatok: - rézsühajlás (mindkét rézsün) 1:1,5 - fenékszélesség: b = 1,0 m - vízmélység: h = 2,0 m - lejtés: I = 1,6 ‰ - mederérdességi tényező: k = 2,0 A sebességtényezőt a c = 17,72 × (k + lgR) összefüggéssel határozza meg! 8. feladat (14 pont) A nyersvíz lebegőanyag

tartalmának eltávolítása nyitott gyorsszűrőkkel történik. Számítsa ki, hogy napi 36000 m3 víz szűréséhez: - hány darab nyitott gyorsszűrő medence szükséges (n); - hány m2 az összes szükséges szűrőfelület ( ∑ A ); - hány óra a szűrési periódusidő (t)! Kiindulási adatok a szűrési sebesség: a nyersvíz lebegőanyag tartalma: a szűrő maximális terhelhetősége: egy szűrőmedence mérete: írásbeli vizsga 0621 10 / 12 v = 5 m/óra c = 8 mg/liter 1 kg/m2 lebegőanyag 3,8 m × 14 m 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint írásbeli vizsga 0621 Azonosító jel: 11 / 12 2007. május 25 Azonosító jel: Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint a témakör a témakör maximális elért maximális elért pontszám pontszám pontszáma pontszáma Teszt 1.1 20 1 9 Környezetvédelmi 2 4 50 témakörök 4 7 5 6 6 4 Teszt 1.2 20 Vízgazdálkodási 3 5 50 témakörök 7 11 8

14 100 ÖSSZESEN 100 Az írásbeli vizsgarész pontszáma 100 témakör a feladat sorszáma javító tanár Dátum: . elért pontszám programba beírt pontszám Környezetvédelmi témakörök Vízgazdálkodási témakörök javító tanár jegyző Dátum: . írásbeli vizsga 0621 12 / 12 Dátum: . 2007. május 25 ÉRETTSÉGI VIZSGA 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek emelt szint Javítási-értékelési útmutató 0621 KÖRNYEZETVÉDELMIVÍZGAZDÁLKODÁSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Környezetvédelmi–vízgazdálkodási alapismeretek – emelt szint Javítási-értékelési útmutató Környezetvédelmi témakörök 1.1 feladat Négyféle asszociáció (Minden helyes válasz 1 pontot ér.) 1. 1. B 2. C 3. B 4. A 5. B 2. 1. B 2. A 3. C

4. B 3. 1. D 2. B 3. B 4. A 5. C 6. C 4. 1. C 2. B 3. A 4. D 5. C (20 pont) Vízgazdálkodási témakörök 1.2 feladat Egyszerű választás (Minden helyes válasz 1 pontot ér.) (A jó válasz mellett megjelölt rossz válaszért pontlevonás jár) 5. 6. 7. 8. 9. 10. d a, b b, d c, d c, d b írásbeli vizsga 0621 (20 pont) 11. a b 12. b 13. b 14. a, b, c, e 15. b, c 2/6 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek – emelt szint Javítási-értékelési útmutató Környezetvédelmi témakörök 1. feladat (9 pont) Neve Fogalma Alkalmazása Lebegőanyag, iszap, Szilárd anyagok, porleválasztásra folyékony és gázfázis szétválasztása (1) szűrőközegen (2) Magasabb forráspontú oldószer komponens szétválasztására (1) Desztilláció Ülepítés Sűrűségkülönbség alapján történő szétválasztás szilárd – folyékony, szilárd – légnemű fázisoknál (2) Magas hőmérsékleten Hulladékártalmatlanítás

lejátszódó oxidációs folyamat. Exoterm (1) reakció (2) 2. feladat (4 pont) Anyagmérleg: (2) Input I1/nyersanyag/ 150 t I2 /segédanyag/ 50 t 200 t ΣI Fm = Hm = mf Output O1 = 190 t /főtermék/ O2 = 10 t /hulladék/ Σ O = 200 t 190 t = 0,95 200 t (1) mh 10 t = = 0,05 ∑ mI 200 t (1) ∑m = I írásbeli vizsga 0621 3/6 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek – emelt szint Javítási-értékelési útmutató Vízgazdálkodási témakörök 3. feladat (5 pont) Dorr - medence: kör alaprajzú, vízszintes átfolyású ülepítő medence. A szennyvizet a medence közepén elhelyezett bevezető elemeken keresztül vezetik be, innen a víz sugárirányba folyik a bukóvályúhoz. A felúszó anyagok visszatartására a bukóvályú előtt merülőfalakat alkalmaznak. A medencében leülepedett iszapot a körbeforgó kotrószerkezet az iszapzsompba tereli. A felúszó anyagokat a kotrószerkezet uszadékgyűjtő aknába

juttatja Elő- és utóülepítőként is alkalmazzák. Környezetvédelmi témakörök 4. feladat 1. 2. (7 pont) táj (1) gazdasági érték: a talaj termékenysége, előfordult ásványi anyagok, vízformák (2) természeti elemeinek értéke: domborzat, talaj, felszíni vizek, növény és állatvilág (2) esztétikai értéke: a táj szépsége, arculata, színei szubjektív kategória (2) 3. 4. (6 pont) 5. feladat a) teljesítményszint: W L = 10 lg P = 10 lg 0,06 −12 Po 10 W (2) = 107,7 dB b) intenzitás: I= 0,06 W P -6 W = = 1,9 × 10 2 A 31400 m m2 (2) A = 4r2 × π = 4(50 m)2 × 3,14 = 31400 m2 c) intenzitásszint: L = 10 lg I = 10 lg I0 írásbeli vizsga 0621 W m 2 = 62,8 dB W m2 1,9 × 10 −6 10 −12 4/6 (2) 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek – emelt szint Javítási-értékelési útmutató 6. feladat (4 pont) 235 g U – ban 6 ×1023 db atommag van 20 g X (1) X= 20 23 23 × 6 × 10 db = 0,5×10 db

atommag 235 1 db mag hasadásakor 200 MeV 0,5×1023 db mag hasadásakor X X = 1025 MeV (1) (1) 1 MeV 1,6×10-19 MJ 1025 MeV X X = 1,6×106 MJ = 1,6×1012 J energia szabadul fel. (1) Vízgazdálkodási témakörök 7. feladat (11 pont) – nedvesített terület: A= a+b ⋅h 2 A= 7 +1 ⋅ 2 = 8 m2 2 (2) a = 2 ⋅ 1,5 ⋅ h + b – nedvesített kerület: a rézsühossz: K = 2⋅l + b (2) l = h 2 + (1,5 h) 2 = 3,6 m K = 2 ⋅ 3,6 + 1 = 8,2 m – hidraulikus sugár: R= R= A K (1) 8 = 0,98 m 8,2 sebességtényező: írásbeli vizsga 0621 c = 17,72 ⋅ (k + lg R) 5/6 (2) 2007. május 25 Környezetvédelmi–vízgazdálkodási alapismeretek – emelt szint Javítási-értékelési útmutató c = 17,72 ⋅ (2 + lg 0,98) = 35,28 – középsebesség: (2) vK = 35,28 ⋅ 0,98 ⋅ 0,0016 = 1,397 m / s – vízszállítás: (2) Q = 1,397 ⋅ 8 = 11,176 m 3 / s = 11176l / s = 965606 m 3 / nap 8. feladat: (14 pont) – az összes szükséges

szűrőfelület: Q ∑A= v (2) v = 5 m/óra = 5 m3/óra/m2 = 120 m3/nap/m2 - ∑A= 36000 120 ∑ A = 300 m 2 – egy szűrőmedence felülete: A = a × b A = 3,8 × 14 A = 53,2 m2 – a szükséges szűrőmedencék száma: n = ∑ A A n= 300 53,2 (2) (2) n = 5,64 vagyis 6 db – maximális terhelésnél 1 szűrőn kiszűrhető lebegőanyag: 1 kg/m2 × 53,2 m2 = 53,2 kg/szűrő (3) – egy szűrőn egy óra alatt kiszűrt lebegőanyag mennyiség: A × v × c (3) 53,2 m2 × 5 m3/óra/m2 × 8 g/m3 = 2128 g/óra/szűrő – a szűrési periódusidő: t= 53,2 kg 2,128 kg / óra írásbeli vizsga 0621 (2) t = 25 óra 6/6 2007. május 25
