Informatika | Virtualizáció » Georgieff Zsolt - Virtualizáció a hálózati és szolgáltatási rendszerekben

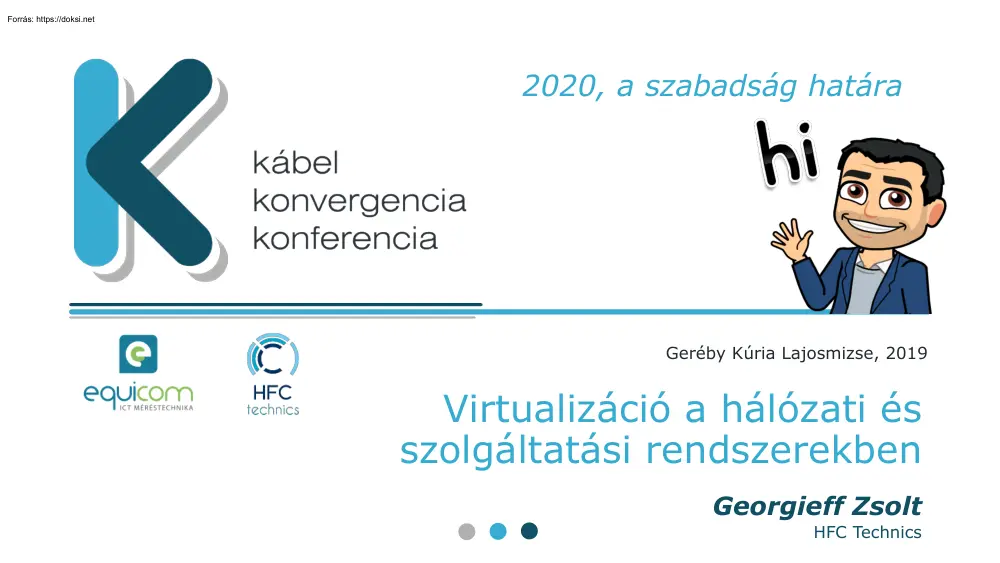

2020, a szabadság határa Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Georgieff Zsolt HFC Technics Virtualizáció a hálózati és szolgáltatási rendszerekben Pontosan mit is jelent? A valós rendszerek továbbfejlesztése SDN hálózatra SDN: a vezérlések, konfiguráció és hálózatokból érkező adatok egy független menedzsment síkon kerülnek feldolgozásra A hálózatban levő Node pontok központi menedzselése Adat szolgáltatás és digitális videó szolgáltatások központosítása Jövőbemutató koncepció Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Miért jó a szolgáltatónak? Nagy szolgáltatóknál a hálózat menedzselését egyszerűsíti A hálózat szegmentálás egy kézben tartható Egységes és kontrolált szolgáltatás Összevontan kezelhető a nagysűrűségű rendszerekkel Kis és közepes szolgáltatóknál CCAP Core központi

beruházás költségmegosztással A jelenlegi elavult D3.0 fejállomások R-PHY fejállomásra törtélnő cseréje Kisebb eszközigény, tartalmazza a Broadcast Video QAM funkciót Szolgáltatási szint bővítés rugalmasan Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Hálózatok jelenleg RHE RHE RHE RHE Radio tower re wot oidaR Radio tower IP Cloud 2. Központi fejállomás 1. Központi fejállomás RHE RHE Geréby Kúria Lajosmizse, 2019 re wot oidaR Virtualizáció a hálózati és szolgáltatási rendszerekben Modern Edge (RHE) KTV hálózatok jelenleg CMTS Edge fejállomás E.DOCSIS (CDN) Analóg DVB-C IP /OTT RF optika HFC / Deep Fiber hálózat Forrás redundancia Radio tower Helyi stúdió Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Edge GPON hálózatok Forrás redundancia Radio tower Edge fejállomás Helyi stúdió RF optika (Analóg)

DVB-C GPON GPON (CDN) IP / OTT PON hálózat Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben CMTS kiváltása R-PHY Self berendezéssel 10G optika IP / PAL lehetőség DOCSIS 3.0 / 31 DVB-C IP /OTT HFC / Deep Fiber hálózat RF AM optika Leaf switch R-PHY HE 1/2 - 12/24 DS/US port Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Node kiváltása R-PHY Node berendezéssel R-PHY Node 1/1 illetve 1/2 DS/US RF koaxiális hálózat 10G optika Leaf switch DOCSIS 3.0/31 DVB-C IP /OTT Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Virtualizált hálózat IP Cloud RPD-k RHE RHE 1. Központi fejállomás RPD Radio tower re wot oidaR CCAP Hibrid Core 2. Központi fejállomás Radio tower RHE CCAP Core RPD Geréby Kúria Lajosmizse, 2019 re wot oidaR Virtualizáció a hálózati és szolgáltatási rendszerekben

Virtualizált szolgáltatás tervezete CCAP Core kapacitás biztosítása Transzkódolt video tartalmak streaming lehetősége Standard video tartalmak streaming lehetősége Kulcsrakész video szolgáltatások DVB-C IPTV OTT Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben ConStream HE GEO redundáns HE Szolgáltatási hálózat Transcoding Packaging Origin BIX Grandm. Clock Virtual Core SDN Management ED 3.0 DOCSIS 3.1 DVB-C IPTV OTT Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Topológia rendszer felépítés Virtualizált KTV szolgáltatói hálózat felépítése CCAP Core és Grandmaster clock a BIX-en, vagy más IP Optikai elosztópontban Pay as You Grow modell, lépésenként bővítető Leaf switch alkalmazhatóság (10G IPV6) az IP hálózaton IP csatlakozás SFP+ modulhellyel Daisy chnain lehetőség az RPD-nél Virtuális hálózati beállítások (SSID, DHCP)

Virtuális R-PHY konfigurálás Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Hozzáadott szolgáltatások Virtualizált digitális video tartalom CCAP Core helyszínen hozzáadot IP video elemek Teljes csatornakínálat IP formátumban Virtuális MPTS modulok FTA és hozzáférés-korlátozással ellátott programcsomagok DVB CA hozzáférés korlátozás a prémium tartalmaknál Simulcrypt lehetőség Virtuális multi-PSI/SI - EPG szolgáltatás PSI/SI multiplexing az R-PHY-nál SPTS remux lehetőség / R-PHY Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Virtuális video szolgáltatások Virtualizált digitális video tartalom A DVB-C melletti szolgáltatások szinergiában Transzkódolt H.264 multicast IP streaming IPTV virtuális Middleware Multicast, vagy unicast streaming a fizikai hálózaton Unicast (RTSP) IP streaming Átvihető a DOCSIS modemek széles skáláján OTT

HLS streaming, mint Unicast broadcast és Multiscreen video Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Szolgáltatási modell Szolgáltatási modell felépítése Core elemek üzemeltetése Core-R-PHY szolgáltatási díj mely RPD DS portonként értendő Díjszámítás a szolgáltatási időtartamt függvényében 48 hónapot követően fenntartási / support díj RPD eszközök és szolgáltatási SW licenszek megvásárolt, vagy lízingelt konstrukcióban Alap SW: D3.0 12DS és 6 US per DS és US port Video modul kidolgozás alatt SPTS MUX funkciótól kézenfekvő Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Virtuális szolgáltatások leheőségei Virtuális szolgáltatói státusz Internet szolgáltatás DOCSIS hálózaton alternatív szolgáltatóként Párhuzamos szolgáltatók (van rá hazai példa) R-PHY rendszeren (szegmensenkénti belépés lehetősége) PON

hálózaton alternatív, akár több egyidejű szolgáltató jelenléte Open Access szlovéniai és franciaországi (ORANGE) hálózati példák TV szolgáltatás HFC / koax hálózaton R-PHY esetén önálló DVB-C struktúra és/vagy IP alapú HFC esetében közös megegyezés (simulcrypt) és IP alapú PON hálózaton RF közös megegyezés és simulcrypt lehetőség IP alapú párhuzamos szolgáltatások Geréby Kúria Lajosmizse, 2019 Virtualizáció a hálózati és szolgáltatási rendszerekben Virtuális videó lehetőségei OTT alapú TV szolgáltatás Bármely NET sávszélességgel rendelkező hálózaton Különböző elérési megoldások, a felhasználói számok alakulásával Alapvetően a hálózat üzemeltetővel egyetértésben Rendkívül gyors belépési lehetőség Független szolgáltatásként is működhet Újgenerációs előfizetői eszközök alkalmazása Kiegészítő szolgáltatás lehetőség Geréby Kúria Lajosmizse, 2019 Virtualizáció a

hálózati és szolgáltatási rendszerekben Összefoglalás A kábeltévé versenyképességének fenntartása DOCSIS 3.1 bevezetése I-CCAP és CCAP Core DAA rendszerek Szolgáltatási modell költségmegosztással DAA rendszer felépítés multioperátor mód Hozzáadott TV és OTT szolgáltatások Virtuális MSO szolgáltatás Geréby Kúria Lajosmizse, 2019 2020, a szabadság határa Geréby Kúria Lajosmizse, 2018 Köszönjük a figyelmet!
