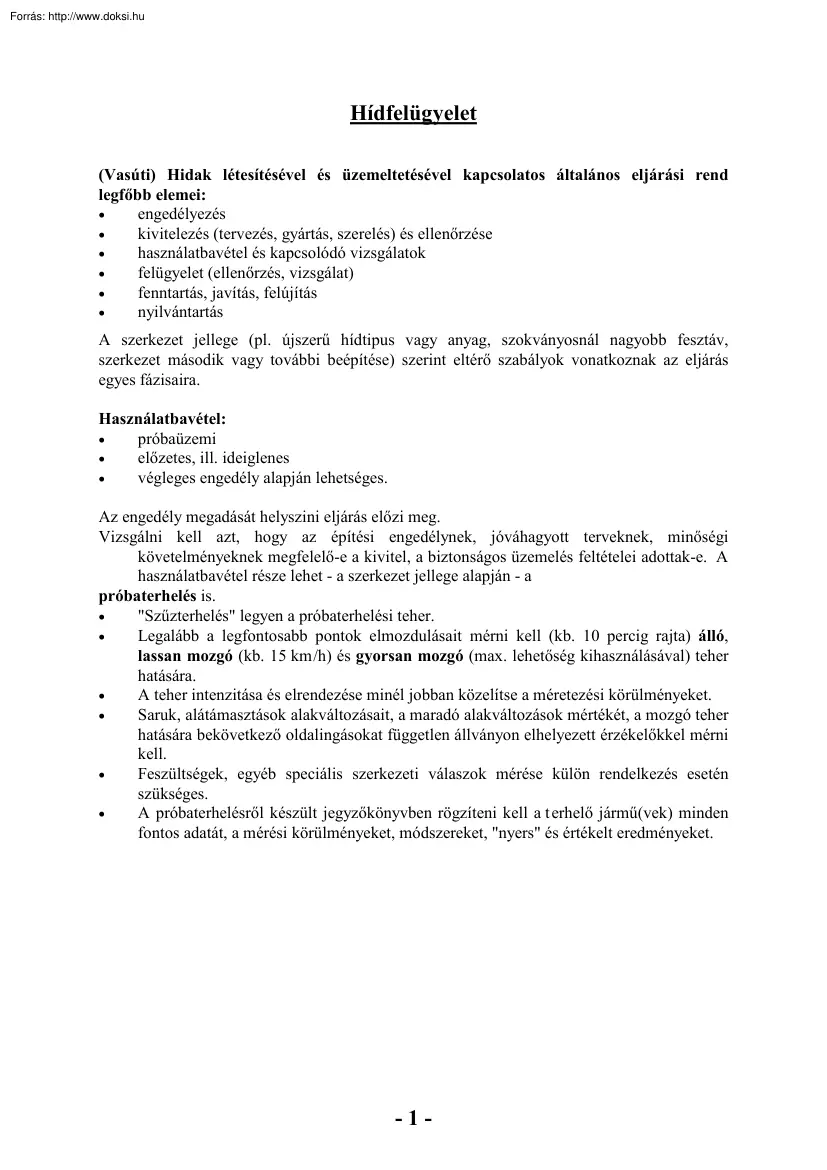

Hídfelügyelet (Vasúti) Hidak létesítésével és üzemeltetésével kapcsolatos általános eljárási rend legfőbb elemei: • engedélyezés • kivitelezés (tervezés, gyártás, szerelés) és ellenőrzése • használatbavétel és kapcsolódó vizsgálatok • felügyelet (ellenőrzés, vizsgálat) • fenntartás, javítás, felújítás • nyilvántartás A szerkezet jellege (pl. újszerű hídtipus vagy anyag, szokványosnál nagyobb fesztáv, szerkezet második vagy további beépítése) szerint eltérő szabályok vonatkoznak az eljárás egyes fázisaira. Használatbavétel: próbaüzemi előzetes, ill. ideiglenes végleges engedély alapján lehetséges. • • • Az engedély megadását helyszini eljárás előzi meg. Vizsgálni kell azt, hogy az építési engedélynek, jóváhagyott terveknek, minőségi követelményeknek megfelelő-e a kivitel, a biztonságos üzemelés feltételei adottak-e. A használatbavétel része lehet - a szerkezet jellege

alapján - a próbaterhelés is. • "Szűzterhelés" legyen a próbaterhelési teher. • Legalább a legfontosabb pontok elmozdulásait mérni kell (kb. 10 percig rajta) álló, lassan mozgó (kb. 15 km/h) és gyorsan mozgó (max lehetőség kihasználásával) teher hatására. • A teher intenzitása és elrendezése minél jobban közelítse a méretezési körülményeket. • Saruk, alátámasztások alakváltozásait, a maradó alakváltozások mértékét, a mozgó teher hatására bekövetkező oldalingásokat független állványon elhelyezett érzékelőkkel mérni kell. • Feszültségek, egyéb speciális szerkezeti válaszok mérése külön rendelkezés esetén szükséges. • A próbaterhelésről készült jegyzőkönyvben rögzíteni kell a t erhelő jármű(vek) minden fontos adatát, a mérési körülményeket, módszereket, "nyers" és értékelt eredményeket. -1- Hídfelügyelet Hídellenőrzés: Az előírt vonalbejárással

megbízott személy(ek) szemlélettel ellenőrzi(k) az üzembiztonságot befolyásoló ill. veszélyeztető hiányokat Rendszeres és esetenkénti ellenőrzés Rendszeres: I. (vonalgondozói), II (pályamesteri) és III (PFT hídellenőr) fokú Kötelező, azonos időszakonként és azonos személyek végzik Esetenkénti: rendkivűli (árviz, baleset), szolgálati ügyrendből adódó, felsőbb rendeletre végzett (A magasabb szintű ellenőrzi az alacsonyabb szintű ellenőrzés korrektségét) Hídvizsgálat: Általános állapotfelmérés, hibák, hiányosságok hatásának mérlegelése, javítás módjának és idejének meghatározása Rendszeres és esetenkénti hídvizsgálat Rendszeres: I. (pályamesteri 1/2-1 év), II (PFT hídellenőr 1-2 év) és III (igazgatósági max 10 év, esetenként próbaterheléssel együtt) fokú Kötelező, azonos időszakonként és megfelelő ismeretekkel és képzettséggel (hídszakértő mérnök, hidász mérnök-üzemmérnök-technikus)

bíró személyek végzik Esetenkénti: rendkivűli, feltárt hiányosságból fakadó, speciális (pl. feszültségmérés), felsőbb rendeletre végzett A III. fokú vizsgálat a híd minden elemére szisztematikusan kiterjed (felépítmény, csatlakozó pálya, alépítmény, felszerkezet, hídtartozékok, hídméretek, környezet) Acél felszerkezet: térbeli helyzete, sérülések, korrózió, repedések, kapcsolatok (szegecsek, csavarok, varratok) állapota, saruk tervezett működésének biztosítása Hídfenntartás, javítás, felújítás: Esetenkénti fenntartási munkák: mederkimosások megszüntetése; törött vagy sérült burkolóelemek cseréje, újrarögzítése; sérült hídfa cseréje; elmozdult saruk szabályozása, rögzítése Tervszerű megelőző fenntartási munkák: • gyakrabban ismétlődő pálya leerősítések javítása; gyalogjárók, kezelőjárdák hibáinak javítása; csatlakozó mederszakasz, aluljárók, saruk környezetének tisztítása •

kb. 5 évente esedékes vizelvezetés tisztítása-javítása; burkolatok, kő-, tégla-, beton- és vasbetonszerkezetek javítása; sarufészkek javítása • kb. 10 évente esedékes acélhídnál mázolás, szögecs- vagy csavarcsere; szigetelések javítása; kereszt- vagy hosszalj csere; ágyazatcsere; közvetlen sínleerősítésekben műgumibetét-csere Átalakítási és erősítési munkák: -2- hídfa felfekvés változtatása (pl. központosítóléces megoldás beépítése); terhelés növekedése következtében szükséges átalakítások, erősítések Nyilvántartás: • csoportos nyilvántartás (hídállag): a vasútvonal minden műtárgyának fő adatait tartalmazza • iratgyüjtő = törzskönyv: egy-egy műtárgyra vonatkozó összes fontos irat együttese az építési engedélytől kezdve a használatbavételen át a r endszeres és eseti vizsgálati jegyzőkönyvekig, próbaterhelési jegyzőkönyvekig • tervgyüjtemény: átadáskor érvényes

tervek, statikai számítás; közbenső átalakítások, megerősítések hasonló dokumentumai • speciális, az engedélyező hatóság által elrendelt -3-
