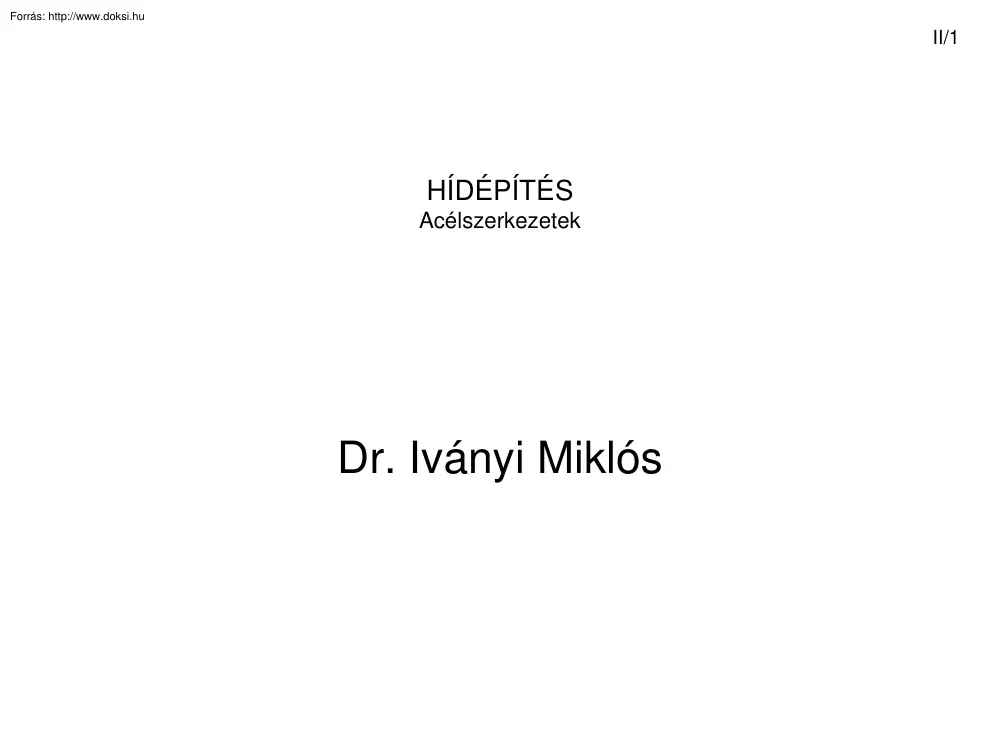

II/1 HÍDÉPÍTÉS Acélszerkezetek Dr. Iványi Miklós II/2 Acélgerenda hidak I. (Vasúti hidak) 8.1 Hídszerkezetek felépítése 8.11 Szerkezeti kialakítás fejlődési irányzatai, befolyásoló tényezők: – Térben együttdolgozó elemű szerkezetek (pl. ferde kábeles hidak, szekrénykeresztmetszetek) – Számítógépek alkalmazása a méretezési eljárásban (pl. ortotróp lemezek); – Élettartamra való tervezés (fáradás) – Növelt folyáshatárú acélok (ridegtörés) – Műanyagok alkalmazása (pl. saruk, pályaburkolatok) II/3 8.12 Vasúti hidak szerkezeti kialakításának fejlődése 8.11 ábra Vasúti hídkeresztmetszetek fejlődése 8.12 ábra Pálya és főtartó együttdolgozása a) kereszttartók torzulása az övek megnyúlása következtében; b) együttdolgozás végső merev tárcsákkal; c) együttdolgozás ortotrop acél pályalemezzel II/4 II/5 8.13 Közúti hidak szerkezeti kialakításának fejlődése 8.13 ábra

Közúti gerendahíd-keresztmetszetek a) vasbeton pályalemezzel együttdolgozó szekrény; b) ortotrop lemezes szekrényhíd; c) két főtartós, ortotrop pályaszerkezetű híd; d) kábellel feszített acélhíd II/6 a) ferde kábelekre függesztett gerendahíd; b) függőhíd II/7 a) alsópályás ívhíd; b) felsőpályás ívhíd II/8 8.2 Vasúti hidak • • • • • • • • • • • • • 8.21 Vasúti hídpálya 8.211 Vasúti hidak osztályozása a hídpálya szerint: Nyíltpályás hidak. A felépítményt gerendatartók támasztják alá a) keresztaljas b) hosszaljas c) magánaljas Zártpályás hidak. A felépítményt pályalemez támasztja alá 2.1 Zúzottkőágyazatos hidak a) Az ágyazatot alátámasztó lemez (teknő) egyúttal áthidaló szerkezet is (pl. kavicságyas teknőhíd) b)Az ágyazatot alátámasztó lemez (teknő) elsősorban az ágyazat alátámasztására szolgál, de az alátámasztó gerendatartókkal együttdolgozhat. 2.2

Közvetlen sínleerősítésű hidak: zártpályás, de ágyazat nélküli szerkezetek. a) A sínt közvetlenül az áthidaló lemezszerkezetre erősítik b) A sín terhét viselő lemez az alátámasztó gerendatartókkal együttdolgozik, de nem önálló áthidaló szerkezet. II/9 1. Nyíltpályás vasúti hidak (1) Vágány-alátámasztás 8.21· ábra Hídfás vasúti híd keresztmetszete II/10 8.23 ábra Felső övlemez nélküli szegecselt hossztartó 8.22 ábra Hídfacsavar 8.24 ábra Hídfacsavar elhelyezése szegecslyukban II/11 8.25 ábra Hídfa rögzítése szegecselt acéltartóhoz 8.26 ábra Hídfa rögzítése a hossztartóhoz II/12 8.27 ábra Hídfamegtámasztás (rögzítés) a hossztartókon a) keresztmetszet; b) alaprajz II/13 8.210 ábra Hídfapapucs a külső sínnél vágánytúlemelés esetén 8.28 ábra A hossztartókra kerülő hídfamegtámasztás részletei [Stahlbau, 1974] a) állandó felső övvel; b) lépcsőzött, hegesztett

felső övvel; c) széles felső övvel és csavarozott fedőlemezzel; d) keskeny felső övvel és szegecselt fedőlemezzel 8.211 ábra Hídfarögzítés (lekötés) a híd hosszirányában II/14 8.29 ábra Hídfamegtámasztás főtartókra II/15 (2) Pályatartók 8.213 ábra A támaszsüllyedés meghatározása a) egyvágányú hidak; b) kétvágányú hidak 8.214 ábra A hossztartó pontosabb számítása a) mértékadó tartópontok; b) az MF1 mezőnyomaték hatásábrái; c) az MS1 támasznyomaték hatásábrái II/16 8.212 ábra Közelítő nyomatéki burkolóábra meghatározása hossztartó méretezéséhez Folytacél anyagú, szögecselt és hegesztett egyvágányú vasúti hidak pályatartóinak szorzótényezői: a1=0.95; a2=080; a3=075; b1=1.00; b2=115 AM 1  b1  AM 0 AM 2  b2  AM 0 II/17 (3) Hossztartóbekötés 8.215 ábra Hossztartóbekötések két átkötőlemezzel és színelő felső övvel 8.216 ábra Hossztartóbekötések két

átmenő (átkötő) hevederrel és süllyesztett hossztartókkal II/18 8.217 ábra Hossztartóbekötések átkötő lemezzel és konzollal 8.218 ábra Feszültségszámítás MS negatív támasznyomatéknál 8.220 ábra A szerelési illesztések elrendezése a hossztartó-kapcsolatok gyári elkészítése esetén II/19 8.219 ábra Hossztartóbekötések az alsó övben tompavarratokkal a) átkötőlemezek a felső övben; b) keresztalakú lemez a felső övben 8.221 ábra Hossztartócsatlakozás (kapcsolat) két keresztalakú lemezzel II/20 (4) hossztartó-szélrács 8.224 ábra A hossztartó-szélrács kialakítása II/21 8.223 ábra Hossztartók szélrácsrendszerei 8.225 ábra Különleges eset az oldalerők felvételére a) rendszer; b) kialakítás (5) Féktartó és együttdolgozás a) A főtartó és hossztartó akaratlan (véletlen) együttdolgozása 8.226 ábra Féktartók a hossztartó-szélrács síkjában 8.227 ábra Féktartók a

főtartó-szélrács síkjában II/22 II/23 8.228 ábra A főtartó és a hossztartó akaratlan együttdolgozása (elv) a) keresztmetszet; b) deformálatlan alaprajz; c) deformált alaprajz; d) közelítő számítás II/24 8.229 ábra A pályamegszakítások (FU) és a féktartók (BV) helye 8.230 ábra A pályamegszakítások kialakítása II/25 (b) A főtartó és hossztartó szándékos együttdolgoztatása 8.232 ábra A féktartók (BV) helye 8.231 ábra A főtartó és a hossztartó szándékos együttdolgoztatása (elv) a) keresztmetszet; b) deformálatlan alaprajz; c) deformált alaprajz 8.233 ábra Rácsos tartóként kialakított végtárcsa rendszere II/26 8.235 ábra A főtartókkal összekapcsolt hossztartó-szélrács veszi fel az összes szélterhet 8.234 ábra Tömörfalú végtárcsa elrendezése 8.236 ábra Kombinált fő- és hossztartó-szélrács (6) Egyebek 8.237 ábra Ágyazatlezárás egyenes felépítménynél 1 – főtartó; 2

– kereszttartó; 3 – hossztartó; 4 – hídfő II/27 8.238 ábra Ágyazatlezárás ferde alépítmény esetén 1 – főtartó; 2 – kereszttartó; 3 – hossztartó; 4 – hídfő 8.239 ábra A terelősínek kialakítása 2. Zárt építésű hídpálya II/28 (1) Zúzottkő ágyazattal 8.241 ábra Alsópályás, ágyazatátvezetéses, ferde gerincű híd, keresztirányú bordázattal [Darvas, 1984] 8.240 ábra Acéllemezes pályaszerkezet ágyazatátvezetéssel 8.243 ábra Tehereloszlás együttdolgozó pálya esetén II/29 8.244 ábra Folytatólagos hosszbordák kapcsolatai 8.245 ábra Az EC3/2 szabályzat által vasúti hidakhoz ajánlott merevítő bordák kialakítása II/30 8.246 ábra Keresztirányú vízelvezetés [Stahlbau, 1974] 8.247 ábra Hosszirányú vízelvezetés [Stahlbau, 1974] a) keresztmetszet; b) hosszmetszet II/31 8.248 ábra Acél hídpálya hosszbordák nélkül 8.250 ábra Dongalemezes hídpálya 8.249 ábra Teknőlemezes

hídpálya [Stahlbau, 1974] a) a kereszttartónál; b) a teknőlemez közepén; 1 – zúzottkő ágyazat; 2 – szigetelés; 3 – teknőlemez; 4 – hossztartó; 5 – kereszttartó; 6 – víznyelő; 7 – víznyelő folyóka II/32 (2) Közvetlen leerősítéssel 8.251 ábra Acéllemezes pályaszerkezet [Darvas, 1984] a)keresztmetszet; b) kereszttartó-csatlakozás felülnézete 8.252 ábra 1:20 hajlású rugalmas sínlekötés [Darvas, 1984] a) acél pályalemezhez; b) betonlemezhez II/33 8.259 ábra Ortotrop acéllemezes pályaszerkezet [Darvas, 1984] II/34 8.260 ábra Együttdolgozó szerkezetű hídpálya előregyártott elemekből Siebert, 1967 szerint a) keresztmetszet; b) felülnézet; c) keresztirányú hézag (fuga) II/35 8.22 Gerinclemezes vasúti gerendahidak 8.261 ábra Egynyílású (kéttámaszú) gerinclemezes tartók a) állandó tartómagassággal; b) a támasznál csökkentett tartómagasság-gal; c) hídsorozat külön

alátámasztásokkal; d) hídsorozat ráültetéssel 8.263 ábra Folytatólagos tömör tartók változó tartómagassággal [Stahlbau, 1974] a) egyvágányú nyitottpályás teknőhíd (süllyesztett pályás); b) kétvágányú zárt, felsőpályás híd II/36 8.265 ábra Oldalirányú megtámasztás Förtsch, Sedlacek, 1966 szerint 8.267 ábra Vízszintes kihorgonyzás (vázlatos) Alaprajz 8.268 ábra Egyenes hidak saruelrendezése a) egynyílású tartó; b) folytatólagos tartó pillérrel; c) folytatólagos tartó ingakerettel; d) folytatólagos tartó két ingaoszloppal; e) központos közbenső alátámasztás folytatólagos tartón II/37 II/38 8.271 ábra Ferde hidak ferde végkereszttartókkal 8.270 ábra Ferde hidak lerövidített végkereszttartókkal 8.272 ábra Ferde hidak saruelrendezése II/39 8.273 ábra Vágányívekben fekvő hidak (elv) a) egyenes hidak; b) íves tengelyű hidak 8.274 ábra Süllyesztett pályás hidak (teknőhidak)

vágányívben II/40 8.275 ábra Ívben fekvő süllyesztett pályás hidak (teknőhidak) a) Goerg, 1965 szerint; b) Ohlemutz, 1968 szerint 8.276 ábra Ívben fekvő felsőpályás híd Reimers, 1962 szerint II/41 Keresztmetszet 8.277 ábra Régi szerkezeti megoldású felsőpályás híd [Stahlbau, 1974] II/42 8.279 ábra Felsőpályás híd kisebb támaszközökre II/43 8.284 ábra Régi szerkezeti megoldású süllyesztett pályás híd (teknőhíd) [Stahlbau, 1974] a) felültetett szárnylemezzel; b) beépített pamlaglemezzel II/44 8.286 ábra Süllyesztett pályás híd lmax=33m támaszközzel Brauer, Domann, 1958  szerint II/45 8.290 ábra Acélpályás hidak (hossz- és keresztbordák) zúzottkő ágyazattal a) l=24,0m Giehrach, 1965 szerint; b) l=14,5m Giehrach, 1965 szerint; c) l=244,9m Haager, 1959 szerint Szerkezeti részletek II/46 8.2100 ábra Szélrács-csomólemezek csatlakozása a)

hozzáhegesztett („rátett”) csomólemez; b) behegesztett („kiváltó”) csomólemez II/47 8.2101 ábra Helyszíni hegesztett illesztés 8.2102 ábra Függőleges merevítések II/48 8.2103 ábra Övlemezváltás a) vastagságváltozás; b) szélességváltozás; c) pótövlemez II/49 8.23 Rácsos vasúti gerendahidak 8.2104 ábra Egyszerű hálózatú rácsos tartórendszerek a) szimmetrikus rácsozás, alsó pálya; b) szimmetrikus rácsozású tartó összekötő rudakkal, alsó pálya; c) szimmetrikus rácsozás összekötő rudakkal, alsó pálya; d) szimmetrikus rácsozás összekötő rudakkal, felső pálya; e) oszlopos rácsozású, felső pályás tartó; f) K-rácsozás, alsó pálya II/50 8.2105 ábra Rácsos tartórendszerek többszörös rácsozással a) rombikus rácsozású tartó összekötő rudakkal; b) egyszeres rombikus rácsozású tartó; c) „másfélszeres” rácsozású rombikus tartó; d) kétszeres rombikus rácsozású tartó

8.2106 ábra Rácsos többtámaszú hídfőtartóka) párhuzamos övű; b) támaszoknál kiékelt II/51 8.2107 ábra A főtartó-szélrácsok statikai rendszerei a) kéttámaszú híd; b) pilléreken, ill. ingakereteken alátámasztott folytatólagos híd; c) ingakeretekkel alátámasztott folytatólagos híd Keresztmetszetek II/52 8.2116 ábra Szögecselt keresztmetszetek változtatása a rúderőknek megfelelően 8.2115 ábra Főtartórudak szögecselt keresztmetszetalakjai (K: csomólemezek) a) felső öv; b) alsó öv; c) rácsrudak II/53 8.2117 ábra Főtartórudak hegesztett keresztmetszetalakjai a) felső öv; b) alsó öv; c) rácsrudak II/54 8.2164 ábra II/55 8.2164 ábra
