Elektronika | Felsőoktatás » A Philips PM 3055 típusú oszcilloszkóp főbb kezelőszervei

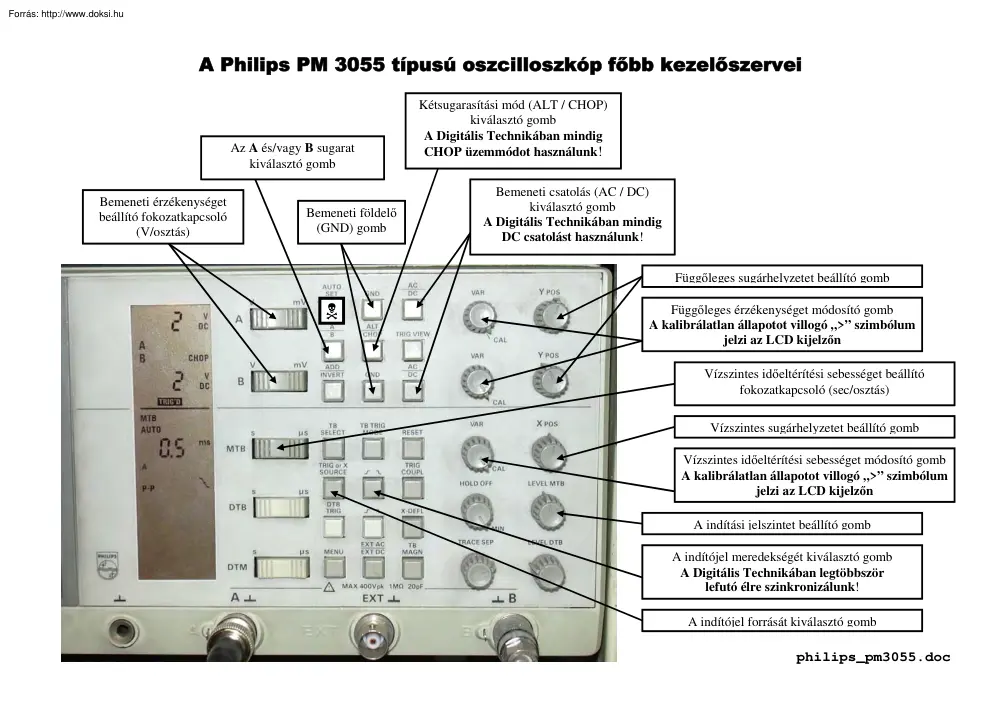

A Philips PM 3055 típusú oszcilloszkóp főbb kezelőszervei Az A és/vagy B sugarat kiválasztó gomb Bemeneti érzékenységet beállító fokozatkapcsoló (V/osztás) Bemeneti földelő (GND) gomb Kétsugarasítási mód (ALT / CHOP) kiválasztó gomb A Digitális Technikában mindig CHOP üzemmódot használunk! Bemeneti csatolás (AC / DC) kiválasztó gomb A Digitális Technikában mindig DC csatolást használunk! Függőleges sugárhelyzetet beállító gomb  Függőleges érzékenységet módosító gomb A kalibrálatlan állapotot villogó „>” szimbólum jelzi az LCD kijelzőn Vízszintes időeltérítési sebességet beállító fokozatkapcsoló (sec/osztás) Vízszintes sugárhelyzetet beállító gomb Vízszintes időeltérítési sebességet módosító gomb A kalibrálatlan állapotot villogó „>” szimbólum jelzi az LCD kijelzőn A indítási jelszintet beállító gomb A indítójel meredekségét kiválasztó gomb A Digitális Technikában

legtöbbször lefutó élre szinkronizálunk! A indítójel forrását kiválasztó gomb philips pm3055.doc
