Környezetvédelem | Középiskola » Környezetvédelmi-vízgazdálkodási alapismeretek emelt szintű írásbeli érettségi vizsga, megoldással, 2008

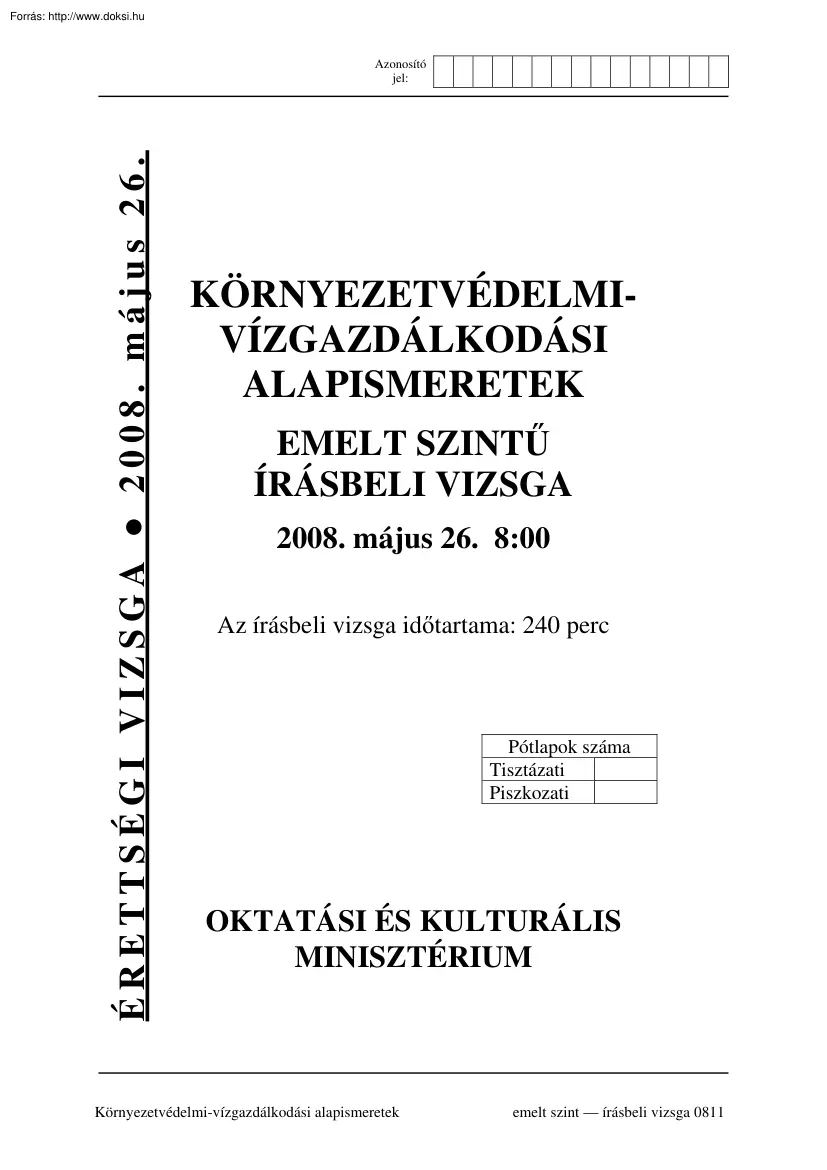

ÉRETTSÉGI VIZSGA 2008. május 26 Azonosító jel: KÖRNYEZETVÉDELMIVÍZGAZDÁLKODÁSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA 2008. május 26 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint írásbeli vizsga 0811 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Azonosító jel: Fontos tudnivalók - A feladatokat olvassa el figyelmesen, majd az utasításoknak megfelelően oldja meg! Törekedjen az olvasható írásra és az áttekinthető formára! A vizsgán nem programozható számológép, körző és vonalzó használható! írásbeli vizsga 0811 2 / 12 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Azonosító jel: 1. feladat 20 pont Többszörös választás Minden helyes válasz két pontot ér. A négy között több helyes válasz is lehet: ha 1. , 2 ,

3 , 4 igaz, akkor: A ha 1. , 2 , 3 igaz, akkor: B ha 1. , 3 igaz, akkor: C ha 2. , 4 igaz, akkor: D ha csak 4. igaz, akkor: E 1.1 A szikes puszták talajai 1. lúgos kémhatásúak 2. a Kárpád-medencében a folyószabályozások után terjedtek el 3. magas nátrium-karbonát és nátrium-hidrogénkarbonát tartalmúak 4. a sós sivatagok élőhelyeihez hasonlóak 1.2 Az infrastruktúra 1. a termelő létesítmények 2. gazdasági-termelési alapfeltételeket jelentő létesítmények 3. mezőgazdasági létesítmények 4. a közlekedés, energiaellátás, vízi közművek és távközlés rendszere 1.3 A szálló por egészségügyi határértéke lehet 1. órás 2. 24 órás 3. éves 4. 30 napos 1.4 A komposztálás 1. anaerob biológiai folyamat 2. a szerves anyag bontását kizárólag mezofil baktériumok végzik 3. a komposztálandó anyag minősége nem befolyásolja a komposzt minőségét 4. a kívánatos C/N arány 25:1 1.5 Az elérhető legjobb technika 1. hulladékszegény

2. monitorizált 3. a jogszabályi előírásokat figyelembe veszi 4. csak másodnyersanyagot használ fel 1.6 Az ülepítők 1. osztályozhatók az átfolyási sebesség szerint is 2. vízszintes átfolyású tipusainál mindig alkalmaznak iszapkotró berendezést 3. működtetésekor gondoskodni kell a légbefúvásról 4. egyik típusa a kiülepedett iszap kezelésére is alkalmas írásbeli vizsga 0811 3 / 12 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Azonosító jel: 1.7 A szűrők 1. szűrési sebessége egyben a felületi hidraulikai terhelésüket is megadja 2. működése során fizikai- és kémiai folyamatok is lejátszódhatnak 3. tisztítása öblítéssel történik 4. tisztítása regenerálással történik 1.8 Az eleveniszapos szennyvíztisztítás 1. eredményes üzemeltetésének alapfeltétele a baktériumszám, az oldott oxigén és a tápanyag dinamikus egyensúlyának biztosítása. 2. alkalmazásakor anaerob

biológiai folyamatok játszódnak le a szervesanyag lebontásakor. 3. műtárgyában, az eleveniszapos medencében nem történik fázisszétválasztás 4. hatékony működésének egyik mutatója, hogy a szervesanyag lebontás során nem kénhidrogén, hanem hasznosítható metán keletkezik. 1.9 A szintezés 1. egy vízszintes helymeghatározási mód 2. egy magasságmérési mód 3. jegyzőkönyvének feldolgozásakor a mért pont koordinátáit számítjuk 4. lehet vonalszintezés, valamint keresztszelvény- és terület felvétel 1.10 A felhajtó erő 1. függ a test térfogatától 2. 2 m-re a vízfelszín alatt lévő test esetén kisebb, mint ugyanannál a testnél 4m-es vízmélységnél. 3. fordítottan arányos a nehézségi gyorsulással és a folyadék sűrűségével 4. a teljesen folyadékba merült testnél nem függ a fölötte lévő folyadékoszlop magasságától. 2. feladat 9 pont 300 m3/h, 200 g/m3 BOI5 koncentrációjú szennyezett vizet vezetnek be a 6 m3/s

vízhozamú folyóvízbe. A vízfolyás oldott oxigén tartalma a bevezetés fölött 7,6 mg/dm3 volt (Adott hőmérsékleten a folyó oxigén telítettségi értéke: 10,2 mg/dm3.) Számítással döntse el, hogy bevezethető-e a szennyezett víz úgy, hogy a természetes oxigénbevitel és a befogadó eredeti szennyezettségéből származó oxigén fogyasztás elhanyagolása mellett ne csökkenjen a befogadó oldott oxigén tartalma az oxigén telítettség 50%-os szintje alá! írásbeli vizsga 0811 4 / 12 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Azonosító jel: 3. feladat 10 pont Adja meg az alábbi (vízgyűjtővel kapcsolatos) fogalmak definícióit! a., Vízgyűjtő terület: b., Összegyülekezési idő: c., Fajlagos vízhozam: d., Lefolyási hányad: 4. feladat 10 pont A vízhozamot kifolyónyílással ellátott mérőedénnyel határozzuk meg (danaidás mérés). Kiindulási adatok: - a kifolyónyílás átmérője: d =

30 mm - a mérőedényben állandósult vízszint magassága: h = 30 cm - a vízhozamtényező: μ = 0,8 Számítsa ki a vízhozamot! Q = . l/s; m3/nap írásbeli vizsga 0811 5 / 12 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Azonosító jel: 5. feladat 10 pont Egy iparterületen három órán keresztül, 15 percenként végezték az üzem zajvizsgálatát. Négy alkalommal 72 dB (A)-t, öt alkalommal 81 dB (A)-t, három alkalommal 93 dB (A)-t mértek. Állapítsa meg, van-e határérték túllépés! Határérték nappali időszakban: L(A)eq = 70 dB 6. feladat 10 pont Nevezze meg az ábrán látható készüléket, értelmezze a számok jelentését, és ismertesse röviden a készülék működését! Készülék neve: 1. 2. 3. 4. 5. írásbeli vizsga 0811 6 / 12 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Azonosító jel: 7. feladat 8 pont Vázolja fel alakhelyesen az 1-1; a 2-2

és a 3-3 jelű keresztszelvényeket! Jelölje a keresztszelvényeken a homorú- és a domború partot! 1 2 3 1 2 3 8. feladat 5 pont Párosítsa az állítások mellé a megfelelő természetvédelmi kezelési formákat! A B C D E Megőrzés Állapotrögzítés Helyreállítás Felújítás Létesítés 1. Korábban nem létező, de a tágabb környezetben jelenlévő, kultúrtájat színesítő, őshonos fajokat tartalmazó élőhelytípus kialakítása. Tájfejlesztési kategória 2. Természetvédelmi szempontból értékes állapot fenntartása. 3. A lerombolt, de a természetes rendszer alapelemeit még őrző élőhelyek rehabilitációja. 4. Korábban létező, de megszűnt természeti rendszer kialakítása. 5. A természetes létfenntartó folyamatok kedvező környezeti feltételeinek védelme. írásbeli vizsga 0811 7 / 12 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Azonosító jel: 9. feladat 6 pont

Egy technológiai folyamatba belépő összes anyag tömege 1,8 kg/kg főtermék. A melléktermék mennyiség 0,3 kg/kg/főtermék, a hulladék mennyisége 0,5 kg/kg/főtermék. Számítsa ki a fajlagos adatok alapján: a) a hulladékmutatót, b) a főtermékmutatót, c) a melléktermékmutatót! 10. feladat 12 pont A településen 160 l/s szennyvíz és csapadékvíz együttes elvezetését kell megoldani egy körszelvényű gravitációs csatornával. A csatornában telt szelvénynél 0,8 m/s vízsebesség a megengedett. A mellékelt méretezési segédlet alkalmazásával határozza meg a csatorna lejtését (esés) és a csőátmérőt telt szelvénynél! Száraz időben a csatorna 15 cm-es vízmélységgel szállítja a szennyvizet. A teltségi grafikon felhasználásával állapítsa meg a szennyvízhozamot és a szennyvíz lefolyási sebességét! Kiindulási adatok: Qcs + Qsz = 160 l/s vt = 0,8 m/s h = 15 cm d = m ; írásbeli vizsga 0811 I = ‰ ; Qsz = l/s ; 8 / 12

v = m/s 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint írásbeli vizsga 0811 Azonosító jel: 9 / 12 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint írásbeli vizsga 0811 Azonosító jel: 10 / 12 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint írásbeli vizsga 0811 Azonosító jel: 11 / 12 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Azonosító jel: a témakör a témakör maximális elért elért maximális pontszám pontszám pontszáma pontszáma 1/1. feladat 2 1/2. feladat 2 1/3. feladat 2 1/4. feladat 2 Környezetvédelmi 1/5. feladat 2 50 témakör 2. feladat 9 5. feladat 10 6. feladat 10 8. feladat 5 9. feladat 6 1/6. feladat 2 1/7. feladat 2 1/8. feladat 2 1/9. feladat 2 Vízgazdálkodási 50 1/10. feladat 2 témakör 3. feladat 10 4. feladat 10 7. feladat 8 10. feladat 12 100 ÖSSZESEN 100 Az írásbeli

vizsgarész pontszáma 100 témakör a feladat sorszáma javító tanár Dátum: . elért pontszám programba beírt pontszám Környezetvédelmi témakör Vízgazdálkodási témakör javító tanár jegyző Dátum: . írásbeli vizsga 0811 Dátum: . 12 / 12 2008. május 26 ÉRETTSÉGI VIZSGA 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Javítási-értékelési útmutató 0811 KÖRNYEZETVÉDELMIVÍZGAZDÁLKODÁSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Javítási-értékelési útmutató Fontos tudnivalók Az írásbeli vizsgafeladatok pontszámainak összege csak egész szám lehet. Ha az írásbeli vizsga(rész) pontszáma nem egész szám, akkor a matematikai kerekítés szabályai

szerint kell eljárni (az öttizedre vagy az a felett végződő pontszámokat felfelé, az öttized alattit pedig lefelé kerekítjük). írásbeli vizsga 0811 2/6 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Javítási-értékelési útmutató 1. feladat 20 pont Többszörös választás Minden helyes válasz két pontot ér. 1.1A; 12D; 13B; 14E, 15B; 16D; 17B; 18C; 19D; 110E; 2. feladat 9 pont q = 300 m3/h 2· 1· c2 = 200 g/m3 3· (Q+q) c3 = ? Ha c3 < 5,1 g/m3 (50%) akkor bevezethető a szennyezett víz. Q = 6 m3/s = 21600 m3 / h c1 = 7,6 mg / dm3 1 pont 1 pont 3 pont Q · c1 – q · c2 = (Q+q) · c3 (21600 m3/h · 7,6 g/m3) – (300 m3/h · 200 g/m3) = (21600 + 300) m3/h · c3 4,75 g/m3 = c3 2 pont 4,75 g/m3 < 5,1g/m3, így bevezethető 2 pont 3. feladat 10 pont Minden helyes válasz 2,5 pontot ér. a., Vízgyűjtő terület: az a terület, ahonnan a csapadékból származó lefolyó víz a vizsgált szelvényhez

összegyülekezik (Elfogadható még: ahonnan a lefolyó vizek egy befogadóba folynak.) b., Összegyülekezési idő: az az időtartam, amely alatt a vízgyűjtő terület (időben) legtávolabbi pontjából is a vizsgált szelvénybe jut a lefolyó víz. c., Fajlagos vízhozam: megmutatja, hogy egységnyi területű vízgyűjtőről, időegység alatt mennyi víz folyik le. d., Lefolyási hányad: megmutatja, hogy a lehullott csapadék hány százaléka folyik le (Elfogadható még: a lefolyt csapadéktömeg (vagy csapadékmagasság) és a lehullott összes csapadéktömeg (vagy csapadékmagasság) hányadosa.) írásbeli vizsga 0811 3/6 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint Javítási-értékelési útmutató 4. feladat 10 pont Q = μ ⋅ A 2⋅ g ⋅h ; d 2 ⋅π A= 4 0,03 2 ⋅ 3,14 A= 4 ; A = 0,0007065 m 2 4 pont 1 pont Q = 0,8 ⋅ 0,0007065 ⋅ 2 ⋅ 10 ⋅ 0,3 2 pont Q = 0,0013845 m 3 / s = 1,3845 l / s = 119,6 m 3

/ nap 3 pont 5. feladat 10 pont L eq = 10 lg ∑10 Li / 10 ⋅ t i ti = 15 perc = 0,083 180 perc [ 3 pont 2 pont ] Lq = 10 ⋅ lg 4 ⋅ 10 7 , 2 + 5 ⋅ 10 8,1 + 3 ⋅ 10 9,3 ⋅ 0,083 = 87,4 dB(A) A határértéket a zajterhelés meghaladja. 6. feladat A készülék neve: porciklon 1. szennyezett gáz 2. tisztított gáz 3. merülőcső 4. örvényhenger 5. leválasztott por 4 pont 1 pont 10 pont 1 pont 1 pont 1 pont 1 pont 1 pont 1 pont A ciklonok a centrifugális erő elve alapján működő porleválasztók. A portartalmú gázt nagy sebességgel vezetjük érintőlegesen vagy perdítőelemen (axiálisan) keresztül a ciklon felső, hengeres részébe. A spirál alakú, lefelé áramló örvényben a durvább szilárd részecskék a centrifugális erő hatására a ciklon falához ütközve a gázáramból kiválnak, majd a készülék alsó, kúpos részéből a porkamrába jutnak. A tisztított gázáram, amely tartalmaz finomabb szemcséket is, a merülő csövön

keresztül hagyja el a ciklont. 4 pont írásbeli vizsga 0811 4/6 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint 7. feladat Javítási-értékelési útmutató 8 pont 1 – 1 keresztszelvény Homorúpart 1 + 1 + 1 = 3 pont Domború part 2 -2 keresztszelvény 2 pont 3 – 3 keresztszelvény 1 + 1 + 1 = 3 pont Domború part Homorú part írásbeli vizsga 0811 5/6 2008. május 26 Környezetvédelmi-vízgazdálkodási alapismeretek emelt szint 8. feladat Javítási-értékelési útmutató 5 pont Minden helyes válasz 1 pont! 1. 2. 3. 4. 5. E B C D A 9. feladat 6 pont mh 0,5kg = = 0,27 ∑ I 1,8kg 1kg mf = = 0,55 Fm = ∑ I 1,8kg mm 0,3kg = = 0,16 Mm = ∑ I 1,8kg Hm = 2 pont 2 pont 2 pont 10. feladat 12 pont A méretezési grafikonról: Q = 160 l/s vízhozamnál és v = 0,8 m/s sebességnél d = 0,5 m ; I = 2,2% 4 pont teltség: h 0,15 = = 0,3 = 30% d 0,5 2 pont A teltségi grafikonról: 30%-os teltségnél Q

= 20% Qtelt 2 pont Qsz = 0,2 x 160 l/s ; 1 pont 30%-os teltségnél v = 0,76 x 0,8 m/s írásbeli vizsga 0811 v Qsz = 32 l/s = 76% v telt ; 2 pont v = 0,61 m/s 1 pont 6/6 2008. május 26
