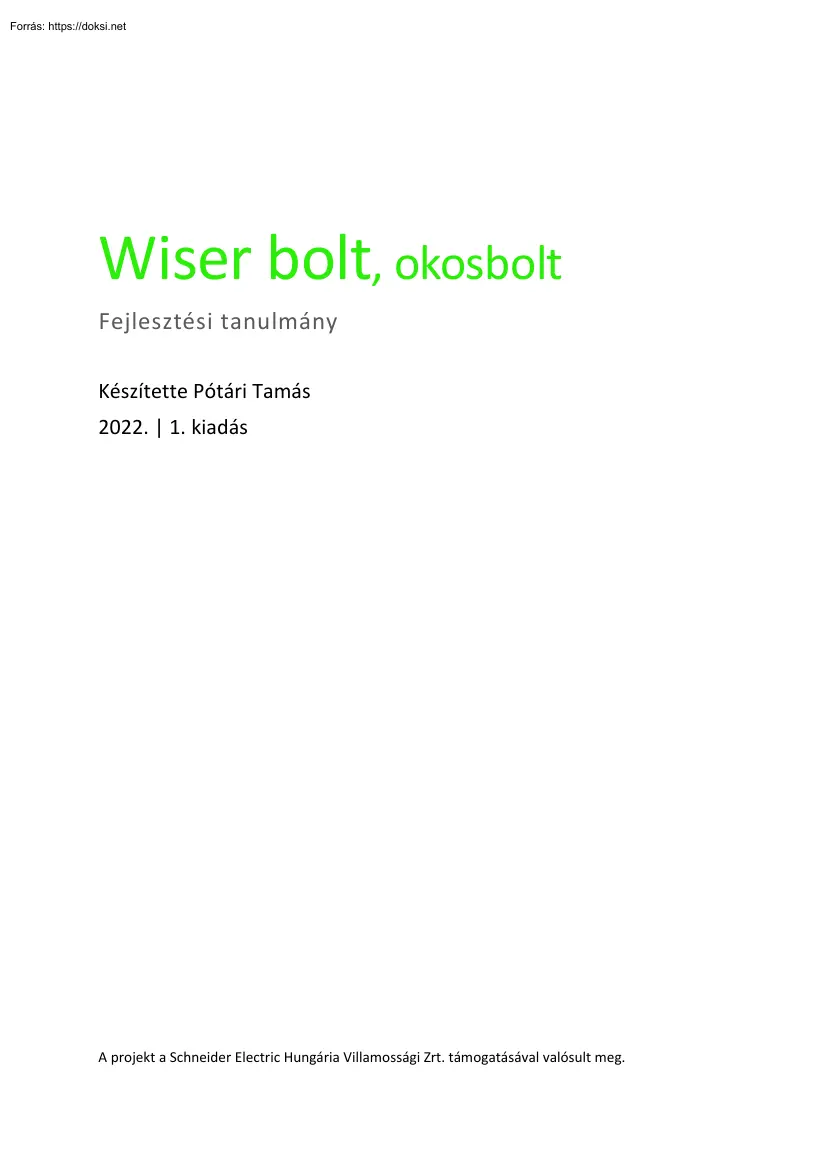

Wiser bolt, okosbolt Fejlesztési tanulmány Készítette Pótári Tamás 2022. | 1 kiadás A projekt a Schneider Electric Hungária Villamossági Zrt. támogatásával valósult meg Wiser bolt, okosbolt – fejlesztési tanulmány Kulcsszavak: okosotthon, okosbolt, villamosság, villanyszerelés, tervezés, modellezés, kivitelezés, világításvezérlés, megfigyelés, fűtésvezérlés, érzékelés, riasztás, fogyasztásmérés, Wiser, Wiser by SE, Sedna Design, Schneider Electric, Zigbee. Becsült olvasási idő: 2 óra 48 perc. Tartalom 1. Bevezető . 4 2. Céljaink . 4 2.1 3. 4. A tanulmány előzménye . 4 Modellezés . 5 3.1 Követelménymodellezés . 6 3.2 Viselkedésmodellezés. 7 3.3 Logikai felépítésmodellezés. 9 3.4 Fizikai felépítésmodellezés . 11 3.5 Költségelemzés és kockázatbecslés. 13 Kivitelezés . 16 4.1 Központi egység. 17 4.2 Világításvezérlés . 19 4.21 Intelligens kapcsolók . 19 4.22 Mozgásérzékelő

kapcsolók . 23 4.23 Világításkapcsoló mikromodul. 27 4.24 Fényerőszabályzó világításkapcsoló mikromodul . 29 4.3 Érzékelés . 31 4.31 Ajtónyitás érzékelők . 31 4.32 Füst és tűzjelzők . 33 4.33 Vízszivárgás érzékelő . 35 4.34 Hőmérséklet és páraérzékelő . 36 4.4 Fűtésvezérlés . 38 4.5 Fogyasztásmérés . 43 4.51 Intelligens dugalj. 43 4.52 Intelligens dugaljadapter . 47 4.6 Megfigyelés . 48 4.61 Beltéri kamerák . 48 4.62 Kültéri kamera . 51 4.7 Tesztelés . 53 4.8 Munkaórák . 53 2 Wiser bolt, okosbolt – fejlesztési tanulmány 5. 6. Speciális esetek. 54 5.1 Végtelen ciklusok . 54 5.2 Offline központ . 56 5.3 Hangulatok – nem a rendeltetésük szerint . 58 5.4 Készülékazonosítás . 60 5.5 Kamerák lelkivilága . 60 5.6 Óvatosan a frissítésekkel . 61 5.7 Központ reset . 62 Összefoglalás . 64 Az íróról . 65 Irodalomjegyzék . 65 Melléklet. 66 Tervrajzok . 66

Követelménymodell . 69 Alkatrészjegyzék . 74 Fűtésrendszer igazságtáblázata. 76 3 Wiser bolt, okosbolt – fejlesztési tanulmány 1. Bevezető Itt a villamossági boltunkban, ritka szabadidőnkben azt a következtetést vontuk le, hogy egész izgalmas világot élünk. A lakásvillamosság és az informatika talán még sosem került ilyen közel egymáshoz és senki sem tudja megjósolni, hogy ennek a jelenségnek hol vannak a határai, térben és időben. Okosotthon. A csapból is ez folyik, gondolatban, a marketing nyelvén Misztérium övezi; megragadni, megfogni, netán kipróbálni még alig lehet, vagy csak némi kockázattal. Kevesen vannak ugyanis, akik kísérleti jelleggel – most már elérhető áron ugyan –, beruháznak egy okosotthon rendszerbe. Milyen jó is lenne, ha lennének okosboltok, ahol a vásárlók inspirációt szereznének, még szerencsésebb esetben műszaki rálátást is. Hiszen legvégül, fizikailag a boltok fogják eladni a

terméket, értékesítsenek azok online vagy klasszikus formában. Az elhatározásunk innen ered, miszerint felokosítjuk a boltunkat és a folyamatról esettanulmányt készítünk, amit majd közzéteszünk a közösségben. Bízunk benne, hogy a tanulmányunk kedvet ad hozzá és segítséget nyújt az okosboltok létrejöttében. 2. Céljaink Ismeretlen terep ez nekünk. Mi sosem használtunk még és nem is értékesítettünk okosotthon komponenseket, sem KNX-et. Úgy gondoljuk mások is ebben a cipőben járnak Kézzelfogható szakirodalmat is leghamarabb külföldön, idegen nyelven lehet beszerezni – mi is így tettünk. De azok sem gyártmány specifikusak, csak amolyan általánosak, ködösek. A használati útmutatókból pedig alig lehet szert tenni példákra, szituációkra, egyszóval komplex ismeretekre. Mindezt felölelve, a projekttel a következő célokat tűztük ki: • • • • • • megismerni az okosotthon technológiát és terminológiát

megismerni a Schneider Electric Wiser okosotthon rendszerét okos funkciókkal felruházni a boltunkat, amely minket és a vásárlóinkat is támogat bemutassuk a tervezés, kivitelezés sajátosságait majd legvégül az eredményt elemezzük és tálaljuk a költségeket lehetőség szerint a kivitelezés során ne kelljen újra kábeleznünk a tizenéves villamos hálózatunkat Döntésünk a Wiser1 rendszerre esett. Immár több évtizede forgalmazzuk a Schneider Electric Hungária Villamossági Zrt. termékeit és tartósan szerződött partnerei között tudhatjuk magunkat Az utóbbi néhány évben lelkiismeretes és kiváló oktatásokat szervezett a témakörben. Kezdetekben a COVID-19 miatt online, később már helyszínen is. Remek, naprakész nyomdai és elektronikus dokumentációkkal láttak el. A Wiser zárt rendszerben gondolkodik, folyamatosan bővülő saját komponensekkel Mindemellett a megoldását ügyesen beintegrálja a legújabb Sedna Design és Elements

szerelvénycsaládjába. Nem utolsósorban elérhető, az ár is versenyképes 2.1 A tanulmány előzménye A tanulmány ötlete 2022 januárjában merült fel bennünk. Márciusban egy közel 30 oldalas tervezettel kerestem meg Marenec József barátomat a Schneider Electric Hungária Zrt.-től A szíves segítsége révén a tervezet eljutott a vállalat irodáiba, és szerencsénkre pozitív fogadtatás érte. Pár hónapra rá már szert tettünk a berendezésekre és indulhatott is a munka. 1 https://www.secom/hu/hu/home/smart-home/wiser-asia/ 4 Wiser bolt, okosbolt – fejlesztési tanulmány 3. Modellezés Mint minden jó munka, ez is modellezéssel, tervezéssel kezdődött. Mottóm, hogy amennyire lehet és érdemes, a lehető legalaposabban történjen az. A kivitelezés a beszerzésről, a hardver installációról és a szoftveres beállításról szól. Személy szerint ezt hívom implementációnak A tesztelés pedig a modellezés során felvázolt

követelményrendszer és a megvalósult megoldás megfeleltetése. Földi haldók nyelvén: megírjuk a receptet, az alapján megsütjük a süteményt, majd végül megkóstoljuk azt. Modellezés Kivitelezés Tesztelés 1. ábra A projekt során alkalmazott folyamat A modellezésre egy körkörös folyamatként kell tekinteni. A követelményekkel meghatároztuk milyen újdonságokra, funkciókra kell szert tennie a boltnak. Illetve, hogy milyen szereplők használják azt Ez egy ötlethalmaz, amely részben már tartalmazza a bolt viselkedésének jellemzőit is. A logikai felépítésmodell elméleti képet ad arról, hogy a bolt korábbi szerkezete hogyan alakuljon át a követelményeknek megfelelően. A fizikai felépítésmodell immár egyértelműen meghatározza, hogy milyen cikkszámú Wiser komponenseket, hova kell elhelyezni, és azok milyen korábbi alkatrészeket váltanak ki. Legvégül a költségek és a megvalósítási nehézségek (kockázatok) a modellezési

folyamat újraindítását indukálhatják – erre volt is példa. Követelmények Költségek és kockázatok Fizikai felépítés Viselkedés Logikai felépítés 2. ábra A tervezés és modellezés folyamata 5 Wiser bolt, okosbolt – fejlesztési tanulmány 3.1 Követelménymodellezés Legelőször feltérképeztem a boltunk jelenlegi működését. A lenti ábra az üzlet földszinti szerkezetét ábrázolja. A szimbólumokat felismerve könnyű elképzelni a kapcsolók és a világítótestek közötti viszonyt. A berendezések az ABC karaktereivel lettek osztályozva A „A” címkéjű 102-es kapcsoló az „A” osztályba tartozó fényforrásokat táplálja. Egyes címkéken a „K” prefix a kültéri elhelyezésre utal A tanulmány a további tervrajz alapú modelleket a mellékletbe helyezi és odahivatkozik, ha bizonyos témakörök részletezésére kerül sor. 3. ábra Fényforrások, korábbi analóg kapcsolások a földszinten Új szituációkat

és használati eseteket képzeltünk el. Ebből alkottam meg a működéssel szemben támasztott követelményeinket, kezdetben egy ötlethalmazként. Ugyanekkor felmértük kiket szolgál majd az okosbolt, kik érintkeznek vele. Ők a szereplők; legfőképp a főnökség és a munkatársak alkotta családias légkör. Közösen gyorsan meg tudtunk állapodni, hogy mely – ekkor még képzeletbeli – okosotthon funkciókat melyikünk tudja használni. A vásárlóknak pedig lehetőséget nyújtunk a funkciók bemutatására, óvatosan, egyelőre felügyelet mellett. A követelményeinket öt fő csoportba soroltam: világításvezérlés, érzékelés, fűtésvezérlés, fogyasztásmérés, megfigyelés. Mindezek az energiatakarékosságot, a biztonságot, a kényelmet és a kontrollt szolgálják. Elláttam azokat prioritással, egyfajta fontossági értékkel 1-től 5-ig Ahol 1 a „nem tudunk nélküle élni”, az 5 pedig a „ráér, visszatérünk rá később”. Mindezek

mentén majd 80 követelmény lett meghatározva. Az egyszerű struktúrára a következő táblázat nyújt rálátást 6 Wiser bolt, okosbolt – fejlesztési tanulmány Prioritás [15] Azonosító Követelmény 1 Földszinti "A" világítási áramkör kapcsolása távolról. 1 2 Földszinti „A” világítási áramkör kapcsolása helyszínen (korábban 102). 1 Megjegyzés Pénztár 4db LED fénycső és előtér mennyezeti LED lámpa. 4. ábra Részlet a világításvezérléssel szemben támasztott követelményekből Vegyük például a világításvezérléses 1-es sorszámú követelményünket. Ha véletlenül felkapcsolva hagytuk az A osztályú lámpákat, akkor távolról, mobil applikációval le lehessen oltani azokat. Alapvetőnek tekintettük, hogy a mobil applikációban lássuk vajon az A fényforrások éppen meg vannak-e táplálva. A 2-es követelmény egyértelműen jelzi, hogy a példának hozott szituációban fizikai

kapcsolóval, helyben is le kell tudnunk oltani a lámpákat (és csakis azokat). Mindkét követelmény a legmagasabb fontossággal bír. A követelmények teljes terjedelmükben, a tanulmány élvezeti értékének megőrzése végett a mellékletbe kerültek. A dokumentum oda hivatkozik, ha egy-egy követelményt, vagy annak megvalósítását részletezni kell. 3.2 Viselkedésmodellezés Ha átolvassuk a nyers ötlethalmazt, kialakul bennünk egy kép a rendszer viselkedéséről. Amíg a kezdeti követelménymodellezés többnyire a mi igényeinket tartalmazza, nem szabad megfeledkeznünk arról sem, hogy a rendszer ezt hogyan valósítja meg. Ilyenkor garantáltan találkozni ellentmondásokkal, további hiányosságokkal. Ilyen eset a kézi beavatkozás, melyre kiváló példa a lenti követelménymodell részlet 9. és 10 eleme Prioritás [15] Azonosító Követelmény 9 Földszinti "E" (E+F+G+H) világítási áramkör kapcsolása mozgásérzékelővel,

fényviszonyoktól függetlenül, 7 perc időtartamig. 1 Összevonjuk az E, F, G és H áramköröket E áramkörré. 10 Földszinti „E” (E+F+G+H) világítási áramkör kapcsolása helyszínen. 1 A „sötét kamrát” sokszor fényméréshez használjuk. Így le kell tudnunk kapcsolni a fényforrásokat a vizsgálat időtartamáig. 11 Földszinti „KA” Kültéri Schneider Electric reklámtábla, és bejárati lépcső lámpa áramkörének kapcsolása időzítéssel. 2 Alkonyattól, de nem egész éjszaka üzemel. LED tábla és 12W LED fényforrás. A reklámtábla korábban saját kapcsolóórával rendelkezett. 12 Földszinti "KA" világítási kapcsolása távolról. 3 áramkör Megjegyzés 5. ábra Részlet a világításvezérléssel szemben támasztott követelményekből 7 Wiser bolt, okosbolt – fejlesztési tanulmány Itt először az volt az igényünk, hogy az E, F, G és H áramköröket összevonva újonnan kialakult E

világítási áramkör működjön szimplán mozgásérzékeléssel, amit a rendszer meg is oldana hiánytalanul. Ám a viselkedésébe be kell tudnunk avatkozni, mivel a helységet néhanapján sötétben szeretnénk használni, fényforrások, érzékelők vizsgálatához. Fontos volt modellezni az automatizált viselkedést, ami nálunk elsősorban időzítésen alapul. A fenti táblázat 11-es követelménye erre jó példa. A lenti időzítés diagram pedig a követelményrendszer összes lehetséges szituációját kínálja, példa jelleggel. A zöld sávok jelölik az áramkörök és komponensek működési időtartamát. Ökölszabály, hogy ha valamit nem lehet lemodellezni, azt nem lehet leprogramozni sem. 6. ábra A rendszer viselkedése időzítés szempontból 8 Wiser bolt, okosbolt – fejlesztési tanulmány 3.3 Logikai felépítésmodellezés A logikai felépítésmodellen a korábbi kapcsolási megoldások teljes mértékben le lettek cserélve az okos

rendszer komponenseire. Jól látható, a korábban példának hozott 9 és 10-es világításvezérlés követelmények hogyan valósultak meg. Az öltöző, mosdó fényforrások egységesen E osztályúak lettek, melyeket egyetlen fali süllyesztett mozgásérzékelő vezérel. A KA jelzésű kültéri világításokat a KA jelzésű világításkapcsoló mikromodul kapcsolja. A Wiser központ a kasszánál lett elhelyezve, szünetmentes tápegységen. 7. ábra Világításvezérlés Wiser komponensek logikai elhelyezése a földszinten A kirakati dugaljakat jobbnak láttuk dugalj adapterekkel felokosítani, ez némi mobilitást is biztosít. A lépcsőházban bemutató jelleggel fényerőszabályzós mikromodul végez kapcsolást, két helyről, nyomógombokkal. Izgalmas kihívást jelentett, hogy a forgalomban kapható, dimmerelhető, E14-es LED fényforrások közül melyek voltak Wiser kompatibilisek. A következő modell a földszinti megfigyelés, érzékelés,

fűtésvezérlés, fogyasztásmérés komponenseit mutatja be. Az alkatrészek F jelzést, avagy prefixumot kaptak, arra utalva, hogy földszinti berendezések. Egyedül a kültéri kamera K jelzésű 9 Wiser bolt, okosbolt – fejlesztési tanulmány 8. ábra Megfigyelés, érzékelés, fűtésvezérlés és fogyasztásmérés Wiser komponenseinek logikai elhelyezése a földszinten A viselkedésmodellezés fejezetben képet kaptunk a kamerák működési üzemmódjairól. Ezen felül műszaki követelményeket is megfogalmaztam, pozícionálással, adattárolással, rendelkezésre állással kapcsolatban. A mellékletben szereplő megfigyelési követelmények táblázatban mindez megtekinthető. A fenti modellhez példát mutat a lenti érzékeléses követelménymodell kivonat, ami egyúttal magyarázatot ad az F vízérzékelő alkalmazására és az F füstérzékelő viselkedésére. 10 Wiser bolt, okosbolt – fejlesztési tanulmány Azonosító Követelmény

Prioritás [15] 1 A szertár/mosdó térdcsap szivárgás érzékelése. Az eseményről "push" értesítő küldése. 1 2 Földszinti eladótéri "F" füst és tűz érzékelés. Hangjelzés 2 3 Földszinti eladótéri "F" füst és tűz érzékelés. Az eseményről "push" értesítő küldése. 1 Indoklás A térdcsap a felmosások alkalmával használatban van. Könnyű nyitva hagyni. Padló összefolyó nincs. 9. ábra Részlet az érzékeléssel szemben támasztott követelményekből 3.4 Fizikai felépítésmodellezés A fizikai felépítésmodell már minden alkatrészt tartalmaz, cikkszám szerint. Az okos egységeken túl, szükség volt kiegészítő szerelvényekre. A korábbi kapcsolók, melyek dugaljakkal egy keretben voltak sorolva, az új Sedna Design család termékeivel lettek helyettesítve. Itt új dugaljakra és sorolókeretekre volt szükség. A felszámolt kapcsolók (lásd E világítási áramkör)

– pontosabban azok kötődobozai – Sedna vakfedéllel és a hozzávaló keretekkel lettek eltakarva. A lépcsőház L világítási áramköre két helyről kapcsolható fényerőszabályzós mikromodullal, két nyomógombot igényelt. A teljes jegyzék megtalálható a mellékeltben. A lenti táblázat ennek kivonata, amely csak az okos komponenseket tartalmazza. Kategória Komponens azonosító Cikkszám Világításvezérlés Központ CCT501901 Megnevezés Menny. WISER Központi egység 1 db 1 db Világításvezérlés A világítási áramkör SDD111388 SEDNA WISER Intelligens kapcsoló, időzítő funkcióval, 10A, fehér Világításvezérlés B világítási áramkör SDD111388 SEDNA WISER Intelligens kapcsoló, időzítő funkcióval, 10A, fehér 1 db Világításvezérlés C világítási áramkör SDD111388 SEDNA WISER Intelligens kapcsoló, időzítő funkcióval, 10A, fehér 1 db Világításvezérlés KB világítási áramkör SDD111384 SEDNA

WISER Mozgásérzékelő, nyomóval, 160°, 10A, fehér 1 db Világításvezérlés D világítási áramkör SDD111388 SEDNA WISER Intelligens kapcsoló, időzítő funkcióval, 10A, fehér 1 db Világításvezérlés KA világítási áramkör Világításvezérlés E világítási áramkör CCT5011-0002 WISER Világításkapcsoló mikromodul SDD111384 1 db 1 db 1 db Világításvezérlés I kirakati dugalj CCT711119 WISER Intelligens adapter, 2P+F csatlakozóaljzathoz, 16A Világításvezérlés J kirakati dugalj L lépcsőházi világítás CCT711119 WISER Intelligens adapter, 2P+F csatlakozóaljzathoz, 16A Világításvezérlés 1 db SEDNA WISER Mozgásérzékelő, nyomóval, 160°, 10A, fehér CCT5010-0002 WISER Fényerőszabályzó mikromodul 1 db 11 Wiser bolt, okosbolt – fejlesztési tanulmány Világításvezérlés M emeleti világítási áramkör SDD111384 SEDNA WISER Mozgásérzékelő, nyomóval, 160°, 10A, fehér 1 db Megfigyelés

Megfigyelés FA kamera CCT723319 WISER Beltéri IP kamera 1 db FB kamera CCT723319 WISER Beltéri IP kamera 1 db Megfigyelés K kamera CCT724319 WISER kültéri IP kamera, IP56, Wi-Fi fehér 1 db Megfigyelés E kamera CCT723319 WISER Beltéri IP kamera 1 db Érzékelés F füstérzékelő CCT599001 WISER füst és tűzérzékelő 1 db Érzékelés E füstérzékelő CCT599001 WISER füst és tűzérzékelő 1 db Érzékelés F vízszivárgás érzékelő CCT592011 WISER Vízszivárgásérzékelő, vezeték nélküli 1 db Érzékelés F földszinti nyitásérzékelő CCT591011 WISER Nyitásérzékelő, vezeték nélküli 1 db Érzékelés E emeleti nyitásérzékelő CCT591011 WISER Nyitásérzékelő, vezeték nélküli 1 db Érzékelés F földszinti hőmérséklet és páraérzékelő CCT593011 WISER Hőmérséklet/páraérzékelő 1 db Fűtésvezérlés F fűtésvezérlő mikromodul CCT5011-0002 WISER Világításkapcsoló

mikromodul E emeleti Fogyasztásmérés dugaljadapter F földszinti Fogyasztásmérés intelligens dugalj 1 db CCT711119 WISER Intelligens adapter, 2P+F csatlakozóaljzathoz, 16A 1 db SDD111380 SEDNA WISER Intelligens csatlakozóaljzat, 16 A, fehér 1 db 10. ábra A fizikai felépítésmodell okos komponensei 12 Wiser bolt, okosbolt – fejlesztési tanulmány 3.5 Költségelemzés és kockázatbecslés A szükséges összes terméket az aktuális2 Schneider Electric Hungária Villamossági Zrt. árlistája alapján, nettó gyártói listaáron áraztuk be. A teljes anyagköltség 565 530Ft lett Az eloszlásokról a következő diagram ad útmutatást. 11. ábra Anyagköltség eloszlás területenként A világításvezérlés kategória tartalmazza a kapcsolókat, fali mozgásérzékelőket, a korábbiakat leváltó konnektorokat, vakfedeleket, kereteket. Úgy gondoltuk, hogy a vízszivárgás és egy esetleges tűz nagyobb károkat okoz, mint „nettólista” 51

000Ft. Noha a megoldás a tüzet nem oltja el, és a vízcsapot sem zárja el, de lehetőség szerint a munkatársakat azonnal értesíti a bajról, így bárki cselekedhet. A megfigyelés terület 4db kameraegységet tartalmaz, három beltéri és egy kültéri modellt, meglepőmód egységáron. A fűtésvezérlés egy hőmérőt és egy kapcsoló egységet foglal magában A fogyasztásméréshez két különböző eszközt alkalmaztunk. 2 2022. február 23-tól érvényes árlista 13 Wiser bolt, okosbolt – fejlesztési tanulmány Kérdezhetjük, hogy a fenti tortában vajon mennyi az okos egységek volumene. A következő diagram választ ad erre is. 12. ábra Anyagköltség eloszlás termékcsaládonként Könnyen kiszámolható, hogy ha csak tisztán világításvezérlő okosotthon egységeket szeretnénk vásárolni [Világításvezérlés - SEDNA], az 278 000Ft-ba kerülne nettó gyártói listaáron. Ez 11db berendezés és egy központi egység. Másképp

fogalmazva 23 166Ft-ba kerül egy-egy okosan kapcsolt világítási áramkör. Villanyszerelő szakemberek jogosan kérdezhetik, hogy mennyi munkaidő alatt lehet beszerelni (installálni) és – a követelményrendszernek megfelelve – szoftveresen beállítani a berendezéseket. Az általam alkalmazott becslés során egy korábbi kapcsoló kiszerelését, az új világításvezérlő eszköz beépítését, programozását és helyszíni egységtesztjét 1 órában normalizáltam. Egy konnektor lecserélést 0,5 órában, a keretek cseréjét 0,1 órában számszerűsítettem. A vezetékes, falon kívüli berendezéseknek (kamerák, központi egység) némi vezetékelést, kábelcsatornázást is megítéltem, így 3 órákra becsültem a munkákat. Kényelmes 47,2 óra lett az eredmény, amit a lenti torta szeletekre is bont. A mintázat nagyon hasonlít a 11 ábra Anyagköltség eloszlás területenként diagramhoz 14 Wiser bolt, okosbolt – fejlesztési tanulmány 13.

ábra Becsült installációs és konfigurációs munkaidők A berendezések telepítésekor egyenként elvégzett tesztek, un. egységtesztek még nem fedik le teljes mértékben a követelményrendszert, gondoljunk csak az időzítésekre, lásd: 6. ábra A rendszer viselkedése időzítés szempontból. Ezeket a megfelelő időpontokban ellenőrizni kell Ahogy a modellezési fejezet bevezetőjében említésre került, bizonyos követelményekről le kellett mondanunk. Ezen követelményeket már a kezdetekben is alacsony prioritással kezeltünk, de például a kikalkulált funkció/költség mutatója nekünk nem volt megfelelő. Az utóbbi szituációban találta magát a fűtésvezérlés is, ami nettólista 36 000Ft-ra lett kiszámolva, hozzájött még némi szerelési anyag és egy nagyadag kockázat – hiszen az alkalmazott berendezések nem erre lettek kitalálva. Külső javaslatra mégis visszakerült a projektbe. Egy üzlet hétköznapjaiban néha felmerül a kérdés,

hogy mennyi látogató bizonyult tényleges vásárlónak és legfőképp mennyi nem. A kibocsátott számlák és nyugták száma az előbbiekről adhat becslést. Gondolhatnánk, hogy kellene hozzá egy ajtónyitás érzékelő, mely adatbázisba naplózná a főbejárati mozgásokat. Ugyanebben az adatbázisban tárolva a kibocsátott nyugták számát, a lenti képletet napi felbontású lekérdezésben alkalmazva, remek képet kapnánk a működésünkről. é Azonosító n/a ő ő = ó á 2 Követelmény Földszinti főbejárati ajtónyitás érzékelés és adatbázis naplózás a nyitvatartási idő alatt. − á Prioritás [15] 3 Megjegyzés Statisztika a látogatók számáról. Az adatbázis web-szolgáltatás hívással tölthető. 14. ábra Az elvetett főbejárati ajtónyitásszámláló követelménye Az adatbázis, REST web-szolgáltatás és a kimutatások elkészítése nem lett volna nagy feladat, de a Wiser rendszer még nem tud ilyen típusú

„akciót” kezdeményezni. Bízunk benne, hogy a jövőben kifejlesztésre kerül olyan Wiser automatizmus művelettípus, amellyel lehetőség lesz egyszerű HTTP kérelmeket kiadni. (Pótári, 2011) 15 Wiser bolt, okosbolt – fejlesztési tanulmány 4. Kivitelezés A kivitelezési munka bemutatása a követelménymodell öt csoportja alapján történik. A következő fejezetek a berendezéseket sorrendben fizikai installációjuk, párosításuk és szoftveres beállításuk szerint részletezik. Néha kitér egyes készülékek létjogosultságára, további alkalmazási lehetőségeire Illetve a fejezetek végén össze lettek gyűjtve, hogy egyes készülékek milyen eseményekkel és milyen programozható beállításokkal rendelkeznek. 15. ábra Készülékleltár 16 Wiser bolt, okosbolt – fejlesztési tanulmány 4.1 Központi egység A kedves vásárlók célirányosan kérdezik, hogy „Ehhez a termékcsaládhoz szükséges-e központot venni?”. A

legkényelmetlenebb kérdés pedig; „De minek?” Szerencsére az ügyfelek már sejtik, hogy ha okos rendszerről van szó, akkor az nem csak a kütyükből tevődik össze, hanem valami drága kiegészítő is kell hozzá, ami nem tudni miért, de kell. Olyan furcsa érzés ez, hiszen indulóban valaki csak a nappaliját akarja felokosítani és két világításvezérlő mikromodul mellé, azok összértékében még venni kell egy központot is, ami effektíve nem csinál semmi hasznosat. Ez a leves meg a hús Sajnos el kell magyarázni. A Wiser rendszer komponensei a Zigbee szabványra épülnek. A Zigbee egy kisteljesítményű, alacsony adatforgalmú, rövid hatótávú, mesh topológiát (is) támogató számítógép-hálózati szabvány, mely a IEEE 802.154 kommunikációs szabványra épül A 2000-es évek eleje óta létezik a köztudatban, 2003ban sztenderizálták Tehát ez egy bevált, jól ismert, kiforrott megoldás Adatok digitálisan, titkosítva utaznak a

készülékek között, jellemzően 2,4GHz rádiófrekvencia tartományon. A hálózati topológia, mint fogalom a számítógép-hálózat komponensei közötti elméleti kapcsolatot, az elrendezési mintát határozza meg. Hallottunk már bizonyára ilyen elrendezésekről – még ha nem is az informatikából, hanem a híradástechnika, villamos hálózatok területéről –, hogy csillag, fa, gyűrű, lánc, busz topológia, hát most itt lesz egy újabb; a mesh. A mesh szervezésben az adatcsomagok egyik készülékről másik készülékre ugrálva haladnak tovább a feladótól a címzettig, avagy majd minden útba eső csomópont részt vesz a kommunikációban, hogy az minél hatékonyabb útvonalon valósuljon meg. E topológia jellemzője, hogy önszervező, önkonfiguráló, jó hibatűrő és a globális hatótávolság is kiterjeszthető. Más szóval környezeti akadályok jelenlétében is egyszerűen telepíthetőek az eszközök, többnyire mozgathatók és ha

egy-egy berendezés kiesik, akkor sincs világvége. És ha egy új, jeltovábbításra képes berendezés kerül az infrastruktúrába, a két legtávolabbi pont közötti kommunikációs távolság tovább növelhető. Nem beszélve arról, ha az adatcsomag feladója és a címzett között fizikai akadály van, mondjuk egy betonfödém, melyen a rádiójelek nem, vagy csak nehezen jutnak át, a közbenső eszközökön át megtörténik a forgalom. A födém példával élve, a lépcsőház földszinti intelligens kapcsolója megkapja az adatokat (akárhonnan), azt feltovábbítja a lépcsőház fenti fényerőszabályzós mikromoduljához – így kikerülve a födémet – és ez az egység továbbítja az anyagot (akárhova). A Wiser kínálatában, adattovábbító képességgel a villamoshálózati táplálású eszközök rendelkeznek. (Dr. Varga, 2014) A Zigbee hálózatokban jellemzően jelen van egy központi, dedikált koordinátor egység. A Wiser rendszere is megkövetel

egy ilyet. Feladata általánosságban a hálózat résztvevőinek nyilvántartása, a biztonság fenntartása, a komponensek állapotjelentéseinek feldolgozása, kérelmek kiszolgálása, illetve, hogy átjárást (hidat) biztosítson a Zigbee hálózat és az otthoni számítógép-hálózatunk között. A kívánt jogosultságokkal rendelkezők így érhetik el a Wiser készülékeiket az internet segítségével, bárhonnan. Továbbá a komponensek is ezáltal szerzik meg a frissítéseiket az internetről A 52 Offline központ fejezet részletezi, hogy mi történik az okosotthon hálózattal, ha a központ kiesik. A CCT501901 központot kézbe véve egyből feltűnt a Made in Japan. A Schneider Electric nem bízta a véletlenre. Falfelületre lett szerelve a készülék, 2m magasba, Cat5e UTP kábellel a vezetékes LAN hálózatra csatlakoztatva. A LAN hálózati csatlakozással elkerülhetők a Wifi hálózati azonosító (SSID) illetve jelszó változtatással tapasztalható

kellemetlenségek. A betáplálást USB A-A toldókábellel lett megoldva, így 2m lett a teljes hossz. Az informatikánk Easy UPS (BVS800I-GR) szünetmentes tápegységébe helyeztem a gyári adaptert. 17 Wiser bolt, okosbolt – fejlesztési tanulmány 16. ábra Balra a Wiser központi egység üzemben, jobbra a rögzítés és a vezetékelés A készülék azonnal életre kelt, a router DHCP-je kiosztotta az IP címét, amit a berendezés MAC címére elő is jegyeztem a későbbiekre. Az applikációt iOS 15-ön futtattam, melynek verziója legutóbb 9810 volt. A központot a Bolt elnevezésű otthonhoz rendeltem, majd az elvégezte a szoftverfrissítését (1.799-re) 7-8 perc alatt Minden egyebet gyári alapbeállításon hagytam, és készen is volt Néha felvetődött a kérdés, hogy a Wiser központon milyen adatforgalom valósul meg, milyen informatikai infrastruktúrát igényel. Tapasztalat, hogy havonta 140-160Mbyte jelentkezik a kimutatásainkon. Ez a mai világban

egy nagyon csekély érték, egy jobb hálózat 1-1,5 másodperc alatt lezavarja. 18 Wiser bolt, okosbolt – fejlesztési tanulmány 4.2 Világításvezérlés Nem is vitás, ez a legizgalmasabb, legmunkásabb és leglátványosabb témaköre volt a projektünknek. Hát persze, hogy ezzel kezdődött a kivitelezés. Itt vált nyilvánvalóvá először, hogy bármely készülék, bármely készüléket vezérelheti. Továbbá olyan megoldások lettek alkalmazva, ahol a klasszikus villanyszerelés eszközei már „elfáradtak volna”. A legérdekesebb viszont az volt, hogy esetünkben a készülékek beépítése nem igényelt bontás-átalakítást, így egy fontos követelményünk nagyrészt teljesült. 4.21 Intelligens kapcsolók Sokszor hangzik el a villanyszerelők részéről, hogy „Vajon kell-e neki nulla?”. Igen, a Sedna SDD111388nak kell Szerencsénkre ez nálunk a LED-es korszerűsítés előtti, fénycsöves világítás hagyatéka volt A lenti fényképeken

jól látható, hogy egy hagyományos kötődobozban, némi extra vakolattal, mélységében remekül elfért a szerelvény az újonnan kialakított nulla csomóponttal együtt. Mielőtt véglegesen beszerelésre került, a kasztnin található telepítési kóddal párosítva lett a Wiser központhoz. 17. ábra Az egyik intelligens kapcsoló bekötése és telepítési kódja A párosítás alig egy perc volt. Remek animáció nyújtott segítséget a folyamat megkezdéséhez Majd a modelljeinken definiált elnevezés és helyiség került beállításra. A szoftverfrissítés újabb 7 percet vett igénybe (Zigbee Firmware 2.415-ről 2100-ra), mialatt működőképes volt a kapcsoló 19 Wiser bolt, okosbolt – fejlesztési tanulmány 18. ábra Balra remek útmutató animáció a Wiser applikációban Jobbra push értesítés a párosítás befejezéséről és az azonosítás űrlapmezői. Csavarral rögzítettem, a csomagolásban mellékelt körmöket nem használtam. A

fémlemezbe perforált felfele mutató nyíl, TOP felirattal jelezte a megfelelő elhelyezést. A műanyag illeszték (heveder) rögzíti a keretet a fémszerkezethez, ezt még a szerelvény beszerelést követően sem volt késő kiszedni majd visszailleszteni. Az applikációban lehetőség van megadni a szerelvény billentyűjén– nagyon ízlésesen – középre orientált jelzőfény üzemmódját. Otthoni használatra a Jelzőfény funkció lehet célszerű, de állandósíthatjuk is vagy ha zavaró, épp teljes mértékben inaktiválhatjuk. Rövid tesztelés után készen is állt a használatra. 19. ábra A szerelvény illesztéke rögzíti a keretet, ami bármikor kivehető 20 Wiser bolt, okosbolt – fejlesztési tanulmány A modellünkön szereplő A, B, C és D világítási áramköröknél a leírtak szerint jártam el. Az utolsó kapcsolónál már lazaságból nem alkalmaztam a telepítési QR kód leolvasását, a Wiser radarja így is pikk-pakk megtalálta a

szóban forgó eszközt. Ezt követően nem volt más hátra, mint a korábban a követelménymodell időzítés diagramján meghatározott viselkedést beprogramozni a Wiser applikációba. Ott a földszinti eladótéri A, B, C, D áramkörök kapcsolói és a később bemutatásra kerülő L lépcsőházi fényerőszabályzós mikromodul az érintett. Szintúgy a következő fejezetekben részletezett mozgásérzékelő kapcsolók automata működésűek, így azokra ütemezés nem lett alkalmazva. A célunk eléréséhez a Wiser applikációban két lehetőség is rendelkezésre állt: • • Kapcsolók egyenkénti ütemezése, azok adatlapján – 5 kapcsoló esetén ez már egészen munkás és a skálázás is téboly. Gondoljunk csak bele, ha szeretnénk nyitás előtt 5 perc helyett, 10 perccel felkapcsolni a lámpákat. Egyenként meg kellene látogatnunk a készülékek ütemezési adatlapját és módosítanunk kellene a bekapcsolás időpontját. Nem túl izgalmas és

hibalehetőséget is hordoz magában. Automatizációk létrehozása – Úgy gondoltam, ha több készüléket egységesen kell közel azonos viselkedésre bírni, akkor az automatizmus a megfelelő eszköz. A megoldás „jól olvasható”, könnyen skálázható és karbantartható. Elővéve a követelménymodell időzítés diagramját, szembeötlik a szóban forgó készülékek viselkedésének hasonlósága. Egy automatizmusban ezeket a készülékeket egységbe lehet foglalni, meg lehet határozni, hogy közös logikai feltételrendszernek megfelelően csináljanak ezt vagy azt. NYITÁS ZÁRÁS 1 LÉPCSŐ ZÁRÁS 2 LÉPCSŐ 20. ábra Az üzlet világítás vezérlésének automatizációi Először a logikai feltételeket kellett jól meghatározni. Kialakult a Nyitás automatizmus, amely azért lett felelős, hogy a nyitvatartási napokon, egyazon időpontban minden földszinti fényforrást felkapcsoljon. 21 Wiser bolt, okosbolt – fejlesztési tanulmány A

zárást két lépcsőben lehetett implementálni, hiszen más-más feltétel vonatkozott a kapcsolók egyegy csoportjára, például a Zárás 1. lépcső automatizmussal a fényforrások javát egyszerre kell lekapcsolni, illetve a Zárás 2. lépcső, ahol a maradék kerül kioltásra Azt, hogy a zárás szombaton továbbá a hétköznapokon máskor következik be, VAGY logikai operátorral lehetett megfogalmazni, amire a Wiser automatizmusban a „Bármelyik feltétel” operátora állt rendelkezésre. Így nem kellett hétköznapra és szombatra specializált automatizmusokat létrehozni, mint például Zárás 1 lépcső hétköznap, Zárás 1 lépcső szombat, Zárás 2 lépcső hétköznap stb. Érdemes megfigyelni a Zárás automatizációk művelettörzseit; az L fényerőszabályzó mikromodult mind a két automatizmus manipulálja. Első lépcsőben lecsökken a fényerő 30%-ra, végül kioltásra kerül Mivel több program is manipulálja ugyanazokat a készülékeket,

fejben kellett tartanom a 5.1 Végtelen ciklusok fejezetben leírtakat. Események Műveletek Állapotváltozás Érték Funkció Érték Kapcsoló Be/Ki Kapcsoló Be/Ki/Ellentétes kapcsolás 21. ábra Az intelligens kapcsoló eseményei és az azon elvégezhető műveletek 22 Wiser bolt, okosbolt – fejlesztési tanulmány 4.22 Mozgásérzékelő kapcsolók Az automatizált világításkapcsolás az egyik kulcsfontosságú eszköze az okosításnak. A modellünkön a földszinti vizesblokk újszülött E áramkörét, a kültéri KB és az emeleti világítási osztály M áramkörét egy-egy Sedna SDD111384-gyel kapcsoljuk. Előbbinél közös áramkörre kellett hozni a korábbi E, F, G, H fogyasztókat. A vizesblokkban szükségtelenné vált kapcsolókat SDD11904-es vakfedéllel helyettesítettem – nem titok, megszokásból néha még ma is rápacsizunk egyik-másikra. Minden esetben az installációval az előző fejezetben leírt módon jártam el. A

készülékeknek szükségük van nulla vezetőre. A berendezések látszólag párosítás előtt is tették a dolgukat, valamilyen gyári beállítás alapján. 22. ábra Az egyik mozgásérzékelő kapcsoló bekötése és a keretrögzítő illesztéke A frissítés minden készüléknél közel 5-8 percet vett igénybe (Zigbee Firmware 2.524-ről 2100-ra) A legkényelmesebb munka a mozgásérzékelők szoftveres beállítása volt. A mozgásérzékelő adatlapján elsőre rémisztően hathat a piros felkiáltójel a menekülő emberkével úgy, hogy alatta Ki állapotot jelez a képernyő. Könnyű ellentmondásba keveredni, a legelsőnek beszerelt készüléket személy szerint hibásnak tituláltam és bevallom, mérgemben csúnya szavakkal illettem, utólag megbánva. Csak semmi pánik! (Lásd lenti ábra) 23 Wiser bolt, okosbolt – fejlesztési tanulmány 23. ábra Balra a mozgás detektálás ténye és a kapcsoló állapotának kijelzése Jobbra a mozgásérzékelő

beállításai és az éppen mért fényviszony értékek. Ugyanis az applikáció így jelzi, hogy készülék mozgást detektált, függetlenül attól, hogy épp megtáplálja-e a fogyasztóját vagy sem. Mivel applikációból és kézzel, a billentyűt megnyomva is ki- és bekapcsolható a vezérelt fogyasztó. Bármi is történt, a Beállítások űrlapon a Kikapcsolási késleltetés mezőben szereplő időtartam letelte után újra érzékelő üzemmódba kerül a készülék. Ugyanez a helyzet áll fenn, ha a berendezés mozgást detektál ugyan, de a beállított Lux küszöbértéknél magasabb fényviszonyok uralkodnak a környezetében. Nagyon hasznos a közel valós idejű lux mérő szolgáltatás; Lux-szint a Beállítások lapon. Ha lekapcsoljuk a vezérelt fényforrásokat, könnyen képet kaphatunk arról a fényviszonyról, ami még megfelelő számunkra a fényforrások nélkül is. Érdemes az ekkor kijelzett Lux-szint értéket alapul venni a Lux

küszöbérték beállításához – erre van is egy gomb kialakítva az applikációban. Rendkívül kényelmes dolog, hogy a berendezés fizikai szétbontása és „potizása” nélkül lehet beállítani annak paramétereit, és azt sem találomra, hanem a készülék egzakt mérési adatai alapján. Mindezt távolról, még csak nem is Bluetooth közelből, mint más termékeknél. Okos Vásárlónktól hangzott el a kérdés, hogy „Ez most akkor jelenléti- vagy mozgásérzékelő?”. Kifejtette, hogy Neki rendkívül fontos, a berendezés ne kapcsolgassa a lámpákat a munkavégzése közben. Megnyugtattam, tapasztalataink szerint a készülék folyamatosan vizsgálja a jelenlétet. A gyakorlatban, ha mozgást detektált és felkapcsolta a fényforrásokat, majd a késleltetés letelte előtt újabb mozgást érzékelt, a késleltetés e pillanatban újra kitolódott a beállított időtartammal anélkül, hogy közben leoltotta volna a fényforrásokat. Örök vita, hogy

megéri-e mozgásérzékelőt használni, villamos áram felhasználás csökkentése céljából. „Hiszen maga a mozgásérzékelő is, bizonyára áramot fogyaszt és azt napi 24 órában, évi 365 napon át végzi. Ráadásul meg kell fizetni a készülék vételárát is Mikor térül ez meg?” – zúdultak a kérdések az 24 Wiser bolt, okosbolt – fejlesztési tanulmány ügyféltől. Válaszul: minél nagyobb teljesítményű fogyasztók esetén és minél nagyobb valószínűséggel, hogy azok amúgy szükségtelenül bekapcsolva maradnak, annál hamarabb megtérül. A lenti táblázat egy egyszerű energetikai kalkulációt részletez. Az „állatorvosi ló” a mi földszinti vizesblokkunk E áramköre, ahol csekély a természetes fény, lámpák nélkül nem boldogulunk, és korábban akárhogy is csapkodtuk a kapcsolóikat, azok sokszor égve maradnak. Érthető, hogy az okosítás után állandó felügyeletben van a mozgásérzékelő. A Lux-küszöbértéke

1000lx, 7perces időzítéssel. 24. ábra Mozgásérzékelős kapcsolás és hagyományos kapcsolás összevetése, egy éves viszonylatban (E áramkör) A mozgásérzékelő betápján, készenléti módban mindössze 0,003A-t lehetett mérni. A táblázat csekély 1W-ra kerekítette fel a deklarált 0,4W önüzemi teljesítményét. Ha a hagyományos kapcsolónál odafigyelünk, hogy legfeljebb 3 percig világítsunk, tevékenységünk elvégeztével pedig gondosan lekapcsoljuk azt, akkor a mozgásérzékelős megoldásunk több, mint kétszer gazdaságtalanabb. Ha viszont a manuális kapcsolónál úgy adódik, hogy 24 alkalommal az évben, éjszakára égve marad a világítás, akkor máris nyert az okos egység. Nem is beszélve arról, hogy ha a nyitvatartások minden második napján, egy-egy órára véletlenül égve hagyjuk a lámpákat. Illetve, ha szűkítjük a mozgásérzékelő késleltetési idejét, a hatékonyság tovább nő. Nem látszik vastagnak a nyereség.

És elég távolinak tűnhet a mozgásérzékelő kapcsoló beszerzési értékének megtérülése is. Nagyítsunk! Képzeljünk el egy raktárhelyiséget, amit hasonlóan használnak és hasonló környezeti fényviszonyokkal rendelkezik, mint a mi földszinti vizesblokkunk. A fenti kalkulációt 200W fényforrásra felparaméterezve már 29kWh lenne az éves megtakarítás. Sok kicsi sokra megy. 25 Wiser bolt, okosbolt – fejlesztési tanulmány Érdemes megfigyelni, hogy a berendezés fent vázolt életvitelével évi 5080 kapcsolást fog elvégezni, méghozzá LED fényforrásokkal. Sajnos a tanulmány elkészültéig nem találtam a publikus dokumentációkban, kapcsolási számokban kifejezett élettartamot. A megtérülési egyenletben ez egy fontos ismeretlen. A következő Világításkapcsoló mikromodul fejezetben az egyik mozgásérzékelő kapcsoló nem rendeltetésszerű feladatot is kap. Események Műveletek Állapotváltozás Érték Funkció Érték

Lux-szint 0-2000lx (tartomány képezhető) Mozgásérzékelős Be/Ki kapcsoló Mozgás állapot Mozgás érzékelve/Nincs mozgás Mozgásérzékelős kapcsoló Be/Ki 25. ábra A mozgásérzékelős kapcsoló eseményei és az azon elvégezhető műveletek 26 Wiser bolt, okosbolt – fejlesztési tanulmány 4.23 Világításkapcsoló mikromodul A KA áramkörünk – kültéri főbejárati világítás és a Schneider Electric reklámtábla – automatizált kapcsolása egy CCT5011-0002-es világításkapcsoló mikromodullal lett megvalósítva. Nem volt törvényszerű, hogy a korábban leváltott villanykapcsoló szerelvénydobozába helyezzem azt el. Mehetett volna egy köztes elosztódobozba vagy az egyik lámpatestbe is. De mivel két fényforrást kell egy áramkörről üzemeltetnünk, és azok kapcsolása korábban itt volt kialakítva, továbbá célunk a minél kevesebb bontás-átalakítás, úgy döntöttem, hogy ez a 65-ös doboz lesz a búvóhelye. 26. ábra

Balra a KA mikromodul bekötése csak programozott működtetéshez Jobbra az elhasznált férőhely a kötődobozban A fenti ábrán látható, hogy nem lett alkalmazva vezérlő nyomógomb a manuális kapcsoláshoz. Szükség volt nulla vezetőre, illetve két csomópontosításra, mindennek el kellett férnie az alacsony 65-ösben. Ahogy tapasztaltam nem sok férőhely maradt. Hála a bőséges vakolatnak, csavaros rögzítéssel SDD111904-es vakfedéllel zártam a dobozt. Ami nem is olyan vészesen rossz ötlet; mert ha lemaradtam volna a párosítás folyamatról, vagy későbbiekben meg kell azt ismételnem, a keretet kissé kibillentve, a deknit kipattintva máris hozzáférek a modul kezelőszervéhez. Az alig egy perces párosítást követően szoftverfrissítés történt 7-8 perc alatt (Zigbee Firmware 2.525-ről 2100-ra) és máris rendelkezésre állt a készülék az applikációban. Korábbi követelménymodellen időzítve lett volna az áramkör. Ezt a készülék

ütemezésével végezhettem volna el. Csupán egy berendezés működtetése céljából nem hoztam volna létre automatizmust. Így is végtelenül kényelmes lett volna átkonfigurálni, amit a naplemente időpontjának változásával célszerű is lett volna. 27 Wiser bolt, okosbolt – fejlesztési tanulmány 27. ábra A kültéri KA világítás egyszerű ütemezése Ellenben észrevettem, hogy a korábbi fejezetben részletezett mozgásérzékelős kapcsolók környezeti Lux-szint változására automatizációt lehet előjegyezni. A KB kültéri mozgásérzékelőnk minden szükséges feltételnek eleget tett az alkonyat vizsgálatához. Mivel kétféle műveletet kellett elvégezni ráadásul kétféle feltételrendszerrel, két automatizmusra volt szükség. KA VILÁGÍTÁS BE KA VILÁGÍTÁS KI 28. ábra A KA kültéri lépcsősor és reklámtábla világítását vezérlő automatizációk Jelölve a Be-kapcsolás időkorlátja A KA világítás BE program

feltételrendszere egyetlen elemet tartalmaz; ha a Lux-szint 60lx alá csökken. Ám ilyen esemény napjában kétszer is bekövetkezhet, ezért az automatizmus működési időtartamát – biztos, ami biztos – az esti időszakra korlátoztam. A KA világítás KI minden esetben lefut 22:00-kor és leoltja a világítást. A biztonság kedvéért a működésről értesítőket küld az applikáció 28 Wiser bolt, okosbolt – fejlesztési tanulmány A kedves érdeklődőknek ettől a megoldástól kerekedik el a szemük igazán. Amikor hangsúlyozom, hogy két egymástól fizikailag független berendezés logikai kapcsolatba kerül és együttesen, közös célt valósítanak meg. Nincs összekábelezve egy alkonykapcsoló és egy kapcsolóóra a reklámtáblával Ráadásul a mozgásérzékelő készülék sem kimondottan erre a célra lett kifejlesztve, de új értelmet nyert, multifunkcióssá vált, szimplán szoftverezés útján. Események Műveletek

Állapotváltozás Érték Funkció Érték Kapcsoló Be/Ki Kapcsoló Be/Ki/Ellentétes kapcsolás 29. ábra A világításkapcsoló mikromodul eseményei és az azon elvégezhető műveletek 4.24 Fényerőszabályzó világításkapcsoló mikromodul Az előző fejezethez hasonlóan, a lépcsőházi L áramkör fényerőszabályzós mikromodulja is egy korábbi kapcsoló 65-ös szerelvénydobozába lett installálva. Ez az áramkör lépcsőház révén, korábban két alternatív kapcsolóval volt vezérelve. A kapcsolók immár nyomógombokra lettek leváltva, és már előre aggódtam, hogy elfér-e egy kötés, a mikromodul és a nyomógomb egy dobozban, de el. A CCT50100002 használati útmutatója táblázatban részletezi, hogy milyen mértékben kellene a készülék teljesítményére odafigyelni egyes beépítési módoknál. Itt a standard kötődoboz fokozat érvényesült – ami a csövön kifér. A vezetékelés maradt a régi, a nyomógombok (Sedna SDD111111,

SDD113111) VAGY logikát alkotnak és a kötés a szerelvénydobozban lett elvégezve. Ahogy az ábrán látható, a modulnak nulla vezető nem kellett. A pár perces párosítást elvégezve, 7-8 perc szoftverfrissítés következett (Zigbee Firmware 2.100-ra) Csak ezt követően helyeztem a végleges helyére a berendezést, rá a nyomógombot és máris üzemkész volt. Lekapcsolt állapotban 54V feszültséget mértem a hálózatban. Az applikációban lehetőség volt beállítani a vezérelt LED-ek „családját”, mi automatán hagytam. Elsőnek a korszerű fényerőszabályozható filament technológiákkal próbálkoztam, amelyeket remekül lehetett szabályozni kézzel és alkalmazásból is. A teljesítmény 4x 4W volt. Ezt követően jött a feketeleves 30. ábra A fényerőszabályzó modul beépítése két pontos (alternatív) kapcsolással. 29 Wiser bolt, okosbolt – fejlesztési tanulmány 31. ábra A filament LED-ek egy idő után aszinkron módon villogni

kezdtek Teljes fényerőn, pár óra üzem után a filament fényforrások egymástól függetlenül villogni kezdtek, mind a két lámpában. A fenti „videón” körülbelül 5 másodpercnyi disco látható A fényerőszabályzás hatására sem változott a helyzet. Megfigyeléseim szerint a LED-ek felforrósodtak, kikapcsolva, lehűlve egy ideig újból a kívánt módon üzemeltek. Igyekeztem az applikációban átállítani a mikromodult RLLED üzemmódba, az eredmény hasonló volt Így maradtak a jólbevált SMD LED-ek, amelyek azóta is remekül teszik a dolgukat. Természetesen a jövőben újabb filament technológiákkal próbálkozom – ezt az áramkört amúgy is afféle próbapadnak szántuk. Nagy segítség a kísérletezésben, hogy a készülék beállításaiban lehetőség van meghatározni a Fényerő-szabályozási tartományt, amellyel LED fényforrások esetén ki lehet küszöbölni a vibrálás vagy a korai kikapcsolás jelenségét. Napokkal később

jött is a kérdés egy kedves ügyfelünktől, hogy „És akkor váltóban, ha idelent lekapcsolom és újra felkapcsolom odafent, milyen fényerővel nyit?”. Jogos ugye? Korábbi moduláris/pogácsás fényerőszabályzóknál is volt un. memóriás üzemmód, amikor is lekapcsolást követően a készülék megjegyezte az akkori fényerőt, és újból felkapcsolva azt alkalmazta. Zárlattal, vagy potival (bontás-átalakítás) le lehetett butítani, majd ezt követően minden felkapcsolással 100%os fényerőt produkált. A Wiser fényerőszabályzó modulnál könnyedén, applikációból meg tudjuk adni ezt a kívánt Váltó üzemmódot; Utolsó szint vagy 100%. Nálunk az utóbbi működik A lenti táblázatban érdemes megfigyelni, hogy a fényerőszabályzó modul állapota nem invertálható, nincs Ellentétes kapcsolás opció. Ez speciális invertáló hangulatok, vagy automatizációk létrehozásánál okozhat bonyodalmat. Események Műveletek Állapotváltozás

Érték Funkció Érték Fényerő-szabályzó Be/Ki Fényerő-szabályzó Be/Ki Fényerősség szintje 1-100% (tartomány képezhető) Fényerősség szintje 1-100% 32. ábra A fényerőszabályzó mikromodul eseményei és az azon elvégezhető műveletek 30 Wiser bolt, okosbolt – fejlesztési tanulmány 4.3 Érzékelés Az érzékelés területen alkalmazott berendezésekről a megszerzett tapasztalatok a következők: • • • • • • jellemzően telepről működnek, a gyártó minden esetben mellékeli azokat jó minőségben, a készülékek konyhakészek. az energiaforrások állapotártól az applikáció a készülékek adatlapján tájékoztatást ad nem végeznek adattovábbítást (mesh levélszint) nincsenek tulajdonságaik, amelyek automatizmussal manipulálhatók lennének némelyik készülék frissítése távolról nem kezdeményezhető a telepes egységek lassabban végezték el a frissítéseket, bár ez feltehetően a frissítés

jellegétől is függ. Volt olyan eset, amikor a frissítések az installáció helyén harmadik alkalomra sem valósultak meg. Leszerelve, a központhoz közel helyezve viszont igen 4.31 Ajtónyitás érzékelők A követelménymodellt megvizsgálva látható, hogy az ajtónyitó érzékelők nálunk nem csak biztonsági szerepet töltenek be, hanem energetikait is. A hosszú évek tapasztalatai diktálták, hogy mely nyílászáróknál kedvező nyitott állapotot vizsgálni. Nyáron a reggeli szellőztetést követően ne maradjon nyitva az emeleti erkélyajtó, mivel a légkondicionáló az emeletre lett telepítve. Ez a szituáció télen sem gazdaságos, ebben az időszakban a földszinti vizesblokk ablakát is le kell fülelni. A biztonság szempontjából pedig zárást követően ne maradjanak nyitva ezek a „népszerű” ablakok. Későbbi fejezet kitér ezen eszközök fűtésvezérlési szerepére is. A CCT591011 berendezés a mellékelt CR2450 lítiumion gombelemmel

üzemel. Az online adatlap részletezi az érzékelési távolságot a (master) főegység és a slave egység között, én asztalon 28mm-t mértem. Ezzel a távolsággal 10 próbából 10 alkalommal jól detektált mind a két alkalmazott berendezés, friss telepekkel. Ennek a távolságnak persze csak a töredékére volt szükség a végleges telepítésnél. Az applikáció ismét remek installációs animációt kínált Telepítőkóddal és anélkül is gyorsan lefutott a párosítás. Elnevezés, majd csoportosítás és üzemkészek lettek 33. ábra Egy ajtónyitás érzékelő főegység, annak bölcsője és a slave egység Jobbra az eseménynapló 31 Wiser bolt, okosbolt – fejlesztési tanulmány Műanyag nyílászárók révén, a mellékelt csavarokat nem, hanem a kétoldali ragasztólapokat használtam. A főegység bölcsője stabil tartást ad, könnyű le és felszerelést kínál, amire szükség is van Ugyanis a szoftverfrissítéshez le kell szerelni a

főegységet és a hátoldalán lévő gombbal kell kezdeményezni a folyamatot (Zigbee Firmware 5.10-ról 516-ra) Habár az ajtónyitás érzékelő magától nem küld push értesítést az állapotváltozásáról, az előzményeit meg lehet tekinteni, illetve ami a lényeg, hogy az eseményeire automatizmust lehet akasztani. FÖLDSZINT MOSDÓ ABLAK NYITVA EMELETI ERKÉLYAJTÓ NYITVA 34. ábra Az ajtónyitás érzékelők nyitott állapotáról értesítő, időzített automatizációk Felmerülhet a kérdés, hogy a „Értesíts, ha 17:00-kor az emeleti erkélyajtó vagy a földszinti mosdó ablak nyitva maradt!” vizsgálatot miért nem lehetett egy automatizmussal megvalósítani. Az ok, az automatizmusokban használható logikai operátorok „egyszerűsége”. Nem tudunk VAGY illetve ÉS logikai kapcsolatokat együttesen alkalmazni. Amúgy a fenti feltétel a Boole-algebrában, szövegesen a következő lenne: [Ütemezés=17:00] ÉS ( [Emeleti erkélyajtó=Nyitva] VAGY

[Földszinti mosdó ablak=Nyitva] ) Események Állapotváltozás Érték Nyitásérzékelő Nyitva/zárva 35. ábra Az ajtónyitás érzékelő eseményei 32 Wiser bolt, okosbolt – fejlesztési tanulmány 4.32 Füst és tűzjelzők Volt már nagyon régen tűzesemény az üzletünkben, az emeleti iroda és eladótér alaposan megsínylette egy BRIO lámpa meghibásodását. Nyitvatartás alatt történt, hangtalanul, az emeleten nem tartózkodott senki. A boltunk előtti járókelők értesítettek a fenti erkélyablakon kiszivárgott füstről Édesapám tűzoltókészülékkel hősiesen eloltotta a lángokat. Ha mindez nem így történik, sokkal nagyobb baj is lehetett volna – mondták a kivonuló tűzoltók. Meglepő, hogy a CCT599001 milyen stílusos kidolgozású és gazdag funkciókkal felruházott berendezés. Ahogy a követelménymodellen látszódik, a földszinten és az emeleten is el lett helyezve egy-egy Wiser fotoelektromos füst- és hőérzékelő

(kombinált) eszközt. Ezek a készülékek kommunikálnak egymással, egyrészt Zigbee-n másrészt 868Mhz-es RF csatornán. Így, ha a fenti szituáció újból bekövetkezne, a földszinti készülék (is) hang, illetve fényjelzéssel tudtunkra adná a bajt. Mindazonáltal – ha a tűz addigra nem okozna kárt a számítógépes hálózatban – rögvest értesítők jelenítenének meg az applikációkban. A remekül szerkesztett útmutatónak megfelelően telepítettem a berendezéseket, amely legfőképp az elhelyezést és az üzemmódokat részletezi. A felcsavarozott rögzítőbölcső majd negyed fordulatos korrigálást enged meg a mennyezeten. A párosítást egyszer QR kód leolvasással, máskor radarral végeztem el. Egy esetben a S/R gombot nagyon határozottan kellett nyomkodni, néha már a műanyag is recsegett. Csak úgy indult el a sárga villogás A Wiser központi egységnek köszönhetően nem kellett a készülékek közötti master-slave párosítást

alkalmazni, máris ismerősök lettek, amit az egyik berendezés nyomógombjának 10 másodperces nyomva tartásával teszteltem. A földszinti egység sikeresen beriasztotta az emeletit és vice versa. 36. ábra A készülék hátoldala a kezelőszervekkel, és a pozícionálható rögzítőbölcső Jól olvasható a készülék szavatossága Jobbra újfent egy szuper párosító animáció az applikációból. 33 Wiser bolt, okosbolt – fejlesztési tanulmány A berendezésben 10 év élettartamot garantáló akkumulátor található. Az applikációbeli adatlap kijelzi annak állapotát és nagy valószínűséggel jelzi a végnapjait is. A készülék beállításaiban lehetőségünk van megadni a LED jelzőfény szintjét, de ehhez fel kell ébreszteni a berendezést a hátoldalon lévő S/R gombbal. A tesztelés emlékeztetőt bekapcsolva az applikáció minden hónap első napján push emlékeztetőt küld, a kézi nyomógombos teszt elvégzésének esedékességéről.

37. ábra Az E füstjelző tesztelése az emeleten Jobbra pedig a földszinti F füstjelző eseménynaplója Hasonlóan a Wiser többi riasztó készülékhez, itt is van eseménynapló, amely az adatlap alján, az Előzmények gombbal jeleníthető meg. Az összes készülék riasztásai és teszt műveletei pedig kint a főmenüben Értesítések Riasztások lapon listázódnak. A lenti táblázat részletezi, hogy a készülékeknek mely eseményeire lehet automatizmusokat előjegyezni. Események Állapotváltozás Érték Távoli riasztás Nincs riasztás/Távoli riasztás Hőriasztás Nincs riasztás/ Hőriasztás Teszt riasztás Nincs riasztás/ Teszt riasztás Csendes üzemmód Kikapcsolva/Aktiválva Füstjelzés Nincs riasztás/Füstjelzés 38. ábra A füst és tűzjelző eseményei 34 Wiser bolt, okosbolt – fejlesztési tanulmány 4.33 Vízszivárgás érzékelő Nem is olyan nehéz elképzelni, hogy egy vízszivárgás milyen károkat tud okozni egy

üzletben. Ha van elvezető, akkor csak az elfolyt víz értékével kell számolni, de ha nincs, ezen felül a felázott termékek, tönkrement készülékek és bútorok fogadják az üzlet személyzetét és a reggel első vásárlóit. Ilyenkor akarva-akaratlanul felidézem magamban gyermekkorom nagy esőzéseit, amikor a Szüleim a 90-es években – mint oly sokan mások is – otthonunk pincéjében működtették az üzletünket. A CCT592011-hez a gyártó AAA alkáli elemeket mellékel. A párosítás a szokásos egy percen belül végbement, a frissítést a központ közelébe helyezve lehetett elvégezni (Zigbee Firmware 5.10-ról 5.16-ra) Ezt követően a végleges helyére a földszinti vizesblokkba telepítettem Nem is kell említeni, a legkevesebb munkát igénylő egységről van szó. Ahogy a lenti fényképcsokor szimbolizálja, sikeresen teljesítette a tesztet, helyi folyamatos hangjelzéssel és azonnali push értesítéssel. Továbbá az applikációban

előzmény adatbázis is rendelkezésünkre áll. 39. ábra A vízszivárgás érzékelő akcióban Helyi hangjelzéssel és push figyelmeztetéssel A készülék érzékelési eseményét automatizmusba lehet regisztrálni. Így az akár egy kapcsolórelét is működésbe hozhat. 35 Wiser bolt, okosbolt – fejlesztési tanulmány Események Állapotváltozás Érték Vízérzékelési állapot Érzékelve/Normál 40. ábra Vízszivárgás érzékelő eseményei 4.34 Hőmérséklet és páraérzékelő A CCT593011 rendkívül izgalmas készülék, még ha kívülről nem is tűnik annak. Sőt néhányan megkérdezték „Hát még kijelző sincs rajta? Hogy állítom be a hőfokot?”. Nincs kijelzője, sem interfésze, nem szabad túlmisztifikálni; ez a berendezés csak mér. Azt a későbbi 44 Fűtésvezérlés fejezet fejti ki, hogy milyen fontos szerepet határoztunk meg ennek az apróságnak. Hasonlóan az ajtónyitás érzékelőhöz, ez a berendezés is

bölcsővel rögzíthető a kiszemelt helyre. Így könnyen le- és felszerelhető, hordozható. Csavarok helyett itt is a kétoldali ragasztót használtam Beltéri falra, nem pedig határoló-falszerkezetre telepítettem, vállmagasságba. A CR 2450-es lítiumion elem mellékelve van. A párosítás gyorsan megtörtént ám a frissítés harmadik alkalommal sem akart végbe menni (Zigbee Firmware 5.10-ról 516-ra) A készüléket a Wiser központ közelébe helyezve, a probléma elsőre orvosolva lett. 41. ábra A készülék alkatrészeinek robbantott fényképe Jobbra, az érzékelő a korábbi termosztát fölött Az applikációban bárhol is találkozunk a készülék ikonjával azonnal képet kapunk a berendezés környezetében uralkodó állapotokról, úgy átlagosan 5perc késedelemmel. Ám, ami talán a leglényegesebb, hogy ezen jellemzőkről napi (óra pontosságú), heti, havi és éves felbontású diagramokat tudunk lehívni. Ezekkel az adatokkal megismerhetjük az

épületünk hőtechnikai viselkedését és a megfelelő irányba végezhetünk fejlesztéseket. 36 Wiser bolt, okosbolt – fejlesztési tanulmány 42. ábra Balra az átlag hőmérséklet és páratartalom alakulása egy napon, jobbra egyik héten A fenti diagramok az applikációban, a készülék adatlapján alul, az előzmények gombbal hívhatók elő. Jobb felső sarokban lehet felbontást állítani. A diagramok bal szélén eldugva található a kék színű függőleges vonal formájú kurzor, amely az ujjunkat a képernyőn tartva vonszolható. A kurzor a diagram azon pozíciójában lévő értékeket jeleníti meg. Események Állapotváltozás Érték Aktuális hőmérséklet [-45°C, 45°C] Aktuális páratartalom [0%, 100%] 43. ábra A hőmérséklet és páraérzékelő eseményei 37 Wiser bolt, okosbolt – fejlesztési tanulmány 4.4 Fűtésvezérlés Az energiatudatosság felhívta a figyelmet a programozható vagy épp okos termosztátok

létére. Sajnos egy digitális, folyadékkristály kijelzős, heti programozású termosztát beállítása már-már műszaki végzettséget igényel. Egy általunk is forgalmazott példányhoz 50 oldalas útmutatót mellékelnek Ráadásul hangolni kell, elsőre ritkán sikerül a követelményeknek megfelelően beállítani – főleg, ha a követelmények idővel változnak. Egy applikációval vezérelhető okos egység már sokkal segítőkészebb, felhasználóbarátibb, cserébe árban tetemes. Még drágább az a változat, ahol a termosztát és a reléegység vezeték nélküli kommunikációt folytat (hordozható), sőt még külső hőmérsékletet is mér, így differenciát képezve a belső hőmérséklettel. A projektünkben a fenti legextrásabb konstrukciót legóztam össze, tisztán Wiser komponensekből. Főszereplőink a korábban ismertetett hőmérséklet és páraérzékelő, egy világítás kapcsoló mikromodul, két ajtónyitó érzékelő. A lenti ábrán

látható a legtöbb eszköz elrendezése 44. ábra A fűtésvezérlés logikai felépítésmodellje A szenzor installációjáról a 4.34 Hőmérséklet és páraérzékelő fejezet értekezik A kapcsolómodul általános telepítéséről a 4.23 Világításkapcsoló mikromodul fejezet ad részletes tájékoztatást Az ajtónyitás érzékelők telepítéséről pedig a 4.31 Ajtónyitás érzékelők fejezetben olvashatunk 38 Wiser bolt, okosbolt – fejlesztési tanulmány 45. ábra Világításkapcsoló mikromodul, mint kazán kapcsoló Jobbra az összeszerelt megoldás A hőmérőszenzor leszerelhető és bárhova elhelyezhető, így megoldásunk egy hordozható termosztát legfontosabb funkciójával rendelkezik. A kazán jelkábelét vezérlő CCT5011-0002 mikromodult egy IMT35091-es 100x100-as kötődobozba helyeztem el. Egy 3 állású kapcsoló dönt arról, hogy a régi termosztátunk vagy a mikromodul feleljen a hőmérséklet szabályzásról. A középső 0

állapot a szervíz üzemmód. A szoftveres konfigurálás volt a legizgalmasabb szakasza a kivitelezésnek. Először meghatároztam a feltételrendszert szövegesen. A lenti táblázat részletezi, hogy a fűtés milyen körülmények között üzemelhet. Nap Időszak Beltéri hőfok, kevesebb mint Kültéri hőfok kevesebb, mint Emeleti erkélyajtó zárva Földszint mosdóablak zárva Hétköznap 6:00-17:00 20,50 °C 22,00 °C IGAZ IGAZ Szombat 6:00-12:00 20,50 °C 22,00 °C IGAZ IGAZ 46. ábra A fűtésrendszer működésének szöveges megfogalmazása Majd egy táblázatban megterveztem az automatizmusokat (3db), azok megnevezését és programját; működési időtartam, feltételrendszer, végrehajtandó műveltek. Lent olvasható, hogy a kikapcsolásért felelős KI automatizmus a „mindent visz” elvet vallja, ugyanis a feltételrendszerében csupa VAGY logika szerepel. Bármely feltétel is teljesül, máris teszi a dolgát A BE típusú automatizációk pedig csakis

ÉS logikai kapcsolatot alkalmaznak, illetve a vizsgálatok előjele a KI automatizmusban használtakhoz képest (ütemezés kivételével) logikai tagadáson estek át – kvázi megfordultak a relációk. Igen, ez hasonlít a De Morgan-azonosságra (Wikipédia, 2018.) 39 Wiser bolt, okosbolt – fejlesztési tanulmány 47. ábra A fűtésrendszer automatizációinak vázlata 48. ábra A fűtésrendszer bármelyik be- és kikapcsolás automatizmus feltételrendszere egymáshoz képest részben De Morgan-azonosságra hajaz. A fenti logikai szitákat érdemes un. igazságtáblázattal is ellenőrizni, én is így tettem Gyors táblázatban előállítottam a 6 logikai paraméterből 26, azaz 64db variációt. Ezzel egyfajta tesztrendszert építve, ami nagyon hasznos volt az üzemkész fűtésvezérlés ellenőrzéséhez is. A táblázat a mellékletben szerepel F FŰTÉS HÉPÉ BE F FŰTÉS SZO BE F FŰTÉS KI 49. ábra A fűtésvezérlés 3 automatizmusa 40 Wiser bolt,

okosbolt – fejlesztési tanulmány A fenti fényképeken láthatók a tervek szoftveres implementációi. Semmi meglepő nincs bennük Ha át kellene konfigurálni például a hőfoktartományokat, teljesen nyilvánvaló, hogy hol kell azokat elvégeznünk. És készen is voltunk, a rendszer azóta is csinálja a dolgát; 0,5C° pontossággal, a szondára jellemző körülbelüli 5-10 perces reakcióidővel. Ha fűtés közben kinyílik bármely megfigyelt nyílászáró, azonnal leáll a folyamat. Amint becsukjuk az ablakot, a nyitásérzékelő triggereli3 is a megfelelő automatizációt. A lenti ábra egy szombat délelőtti nyitvatartás hőmérsékletváltozását elemzi. 6:00 előtt nem üzemelhetett az automatizáció, az legutóbb az előző nap (péntek) 17:00-ig történhetett. Jól látszik, hogy hajnalra lecsökkent a hőmérséklet 20°C környékére. Majd 6:00-kor indult a program és már 11:00 előtt felfűtött a kívánt 21,5°C-ra, ott engedett el a mikromodul.

50. ábra Az F fűtés Szo BE, a szombati fűtésvezérlő automatizáció tevékenysége Sajnos a hőmérséklet érzékelő aktuális hőmérsékletének vizsgálatakor nem lehet olyan összehasonlító operátort használni, mint a >= és <=. Pedig aki pontosan 21°C-nál szeretné kikapcsolni a fűtését, nem pedig 21,5°C-nél, ezen operátorokra kötelezően szüksége van. Ám VAGY logikával, a Wiser Bármelyik feltétel operátorával ezt kifejezhetjük két vizsgálattal – lásd lenti példa. 51. ábra A >= összehasonlító operátor kifejezhető két logikai vizsgálattal VAGY logikában 3 A szoftverfejlesztés terminológiájában, például az eseményvezérelt programtervezési mintáknál, gyakran használjuk az angol trigger kifejezést, ha egy esemény valamilyen hatást vált ki a szoftverben. Magyarosítva az esemény triggerel. 41 Wiser bolt, okosbolt – fejlesztési tanulmány Kedves vásárlónktól hangzott el a kérdés – fűtésrendszer

okosítás okán –, hogy milyen eszközökre lenne szüksége, ha az otthonában például 4 padlófűtéses fűtéskör is jelen van. Gyorsan kirajzolódott, hogy négy hőmérséklet és páramérő szenzor kötelezően telepítendő. Központi gépészeti helyiségben vannak elhelyezve az osztógyűjtő, keringetőszivattyúk, elektronikus szelepek és azok vezérlőreléi. „Nem túlzás négy világításkapcsoló mikromodult telepíteni relék elé?” – kérdezte. A válasz az, hogy túlzás. Reménykedünk, hogy a jövőben a Wiser kibővül több csatornás egységekkel is, esetleg DIN sínre illeszthető megoldással. 52. ábra Indiában futó 4 csatornás relé A fejezetben leírt példa nagyon jól szemlélteti a Wiser komponenseinek együttműködését egy olyan cél érdekében, amely látszólag nem illeszkedik a készülékek rendeltetésszerű használatába. 42 Wiser bolt, okosbolt – fejlesztési tanulmány 4.5 Fogyasztásmérés A Wiser rendszer

kezdeti reklámjaiban az okos áramforrásvezérlők létjogosultságára a kávéfőző időzített bekapcsolásával, állólámpák eseményvezérelt fel- és lekapcsolásával hívták fel a figyelmet. Úgy gondoltuk, hogy egy üzletben, mint a miénk is, sokkal fontosabb feladatot tűzhetünk ki számukra; fogyasztásmérést és felügyeletet. Felmerülhet a kérdés, hogy mit szeretnénk mérni és mit kezdünk azokkal az adatokkal? Először meghatároztuk, hogy melyek a legzűrösebb villamossági csomópontjai a boltunknak. Arra jutottunk, hogy az informatika közelében összpontosul a legtöbb tápegység és ezek a berendezések legtöbbjeinek éjjel nappal, 365 napon át üzemelniük kell. Ráadásul némelyikük beépített vagy közbenső szünetmentes áramforrásról teszik azt. Előbbiek jellemzően a pénztár, vonalkódolvasók, bankkártya terminál, hordozható vonalas telefonok. Utóbbiak pedig hálózati switch-ek, wifi router-ek, internet modem, a Wiser

központ és a kamerák. A szünetmentes működést igénylő, de nem állandó üzemű berendezések az asztali számítógépek. Áramszünet esetén is nélkülözhető eszközök pedig a lézernyomtatók, asztali fényforrások. Minél pontosabb képet szeretnénk kapni az informatikánk villamos költségeiről és minél előbb szeretnénk tudomást szerezni arról, ha bármely készülékünk rakoncátlankodik. 4.51 Intelligens dugalj A Sedna SDD111380 intelligens dugalj adatlapja kifinomult +/- 1% mérési pontosságot deklarál. A ma már dugaljaknál is divatos csiptetős kötéssel pillanatok alatt kész volt a betáplálás. A körmök ugyan a készülékre vannak integrálva, de én továbbra is csavaros rögzítést alkalmaztam. A fémlemezbe perforált felfele mutató nyíl, TOP felirattal jelezte a megfelelő elhelyezést. Telepítési kódot nem használtam, bátran véglegesre szereltem a dugaljat és anélkül párosítottam. Az applikáció itt is remek

animációt kínált, a készüléken stílusosan elhelyezett jelző és vezérlőszerv háromszori megnyomásáról. A berendezés a frissítés alatt (Zigbee Firmware 2.618-ról 291-re) egyszer áramtalanította a foglalatot Sípolt a megtáplált szünetmentes tápegység. Ezt érdemes fejben tartani a következő frissítéseknél főleg, ha az aljzatba valamiféle létfontosságú fogyasztó lesz csatlakoztatva. 53. ábra Balra az F intelligens dugalj bekötése Jobbra ismét egy remek Wiser applikáció animáció a párosítás megkezdéséről 43 Wiser bolt, okosbolt – fejlesztési tanulmány A készülék adatlapja közel valós időben jeleníti meg a pillanatnyi teljesítményt és folyamatosan akkumulálja az aznapi eredőt (kWh). Viszont nem kapunk képet a hálózatban uralkodó feszültség mértékéről és frekvenciájáról, amit a legtöbb egyszerű fogyasztásmérő kínál. Ahogy egy világításkapcsoló esetén, itt is az adatlapján és „kint” a

készüléklistázóban is jól látható, hogy a berendezés éppen biztosít-e áramot a fogyasztójának. Ugyanezeken a felületeken lehetőség van beés kikapcsolni az aljzatot 54. ábra Balra az intelligens dugalj applikációs adatlapja Jobbra reprezentatív érték; bepasszol a Sedna Design sorolókeretbe, az A jelű intelligens kapcsoló és egy hagyományos dugalj közé. Szerencsénkre az új csatlakozóaljzat a vásárlóink számára is jóllátható helyre lett telepítve. Gyakran meg is kérdezik, hogy mi az a piros fény ott a foglalat mellett. A dugalj adatlapján, a Beállítások űrlapon nem is nagyon lehet mást konfigurálni csak e jelzőfény üzemmódját; ellenőrzőfény funkcióval jelezzük, hogy a foglalat áram alatt van. De meg lehet határozni, hogy folyton világítson vagy egyáltalán ne Továbbá jelzőfény funkció esetén csak kikapcsolt állapotban világít az. A Fogyasztás űrlapon, heti és havi terjedelemben napi felbontásban, továbbá

éves terjedelemben havi felbontásban kérdezhetjük le a mérési adatokat dizájnos diagramok formájában. A lenti ábrákon látható, hogy november elejének ünnepnapjain az üzletünk nem volt nyitva, így csak az informatikánk készenléti költségei realizálódnak. A mérések nagy segítséget jelentenek a fogyasztóink viselkedésének megértésében. Ezen adatok birtokában dönthetünk esetlegesen korszerűsítésről, szükségtelen berendezések felszámolásáról, vagy energiatakarékossági felügyeletről. 44 Wiser bolt, okosbolt – fejlesztési tanulmány 55. ábra Az F intelligens dugalj egy hetes fogyasztási adatai Jobbra ugyanez a hét havi terjedelemben Automatizmusokat hoztunk létre, hogy lefüleljük a pillanatnyi terhelést, illetve a napi fogasztást. Az előbbi, az F dugalj indokolatlan terhelése elnevezésű, 200W fölött ad értesítést. Ez az átlagos 88-110Wos mért csúcsértékeink közel kétszerese Ebben az esetben gyanakodhatunk,

hogy valamelyik készülékünk meghibásodott vagy túlterhelt. Ha a napi fogyasztás meghaladja az általunk mért legfeljebb 0,75-0,88kWh 1kWh-ra felkerekített határát, az F dugalj napi túlfogyasztás eljárás fog értesítést adni. Innen tudjuk, hogy például bekapcsolva maradt-e az asztali számítógép műszak végén 45 Wiser bolt, okosbolt – fejlesztési tanulmány F DUGALJ INDOKOLATLAN TERHELÉSE F DUGALJ NAPI TÚLFOGYASZTÁS 56. ábra Értesítő automatizációk az F dugalj fogyasztóinak gyanús viselkedésére Előfordulhat, hogy bizonyos áramkör pillanatnyi teljesítményét alulról és fentről is korlátozni kell. Például így: Pillanatnyi (W) < 20W VAGY Pillanatnyi (W) > 200W. Ha ezt egyetlen automatizmussal szeretnénk megoldani, annak predikátumába két vizsgálatot kell felvenni a Bármelyik feltétel operátorral. Események Műveletek Állapotváltozás Érték Funkció Érték Pillanatnyi fogyasztás 0-9999W (tartomány

képezhető) Csatlakozóaljzat Be/Ki/Ellentétes Csatlakozóaljzat Be/Ki Napi fogyasztás felsőkorlát kWh-ban tizedes pontossággal Havi fogyasztás felsőkorlát kWh-ban tizedes pontossággal 57. ábra Az intelligens dugalj eseményei és az azon elvégezhető műveletek 46 Wiser bolt, okosbolt – fejlesztési tanulmány 4.52 Intelligens dugaljadapter Ha a vízszivárgás érzékelőt minősítettük a legkönnyebben telepíthető Wiser egységnek (lásd: Vízszivárgás érzékelő), akkor a CCT711119 intelligens hálózati dugalj adapter minimum dobogós helyezést ért el. Hordozható Ha tisztán fogyasztásmérés a cél, tetszőleges készülék „elé” beköthető. Karcsúsága megengedte, hogy a süllyesztett dupla dugaljban (2x2P+F) ne foglalja el a szomszédos foglalatot egy másik dugvilla elől. Az egységet áram alá helyezve párosítást végeztem, a Wiser applikáció radarját használtam. Frissítés nem történt. A gyári a 224-es Firmware volt

az aktuális A berendezés szoftveres szolgáltatásai látszólag megegyeznek az előző fejezetben tárgyalt Sedna intelligens dugaljzatéval – itt nincs jelzőfény konfiguráció, a készülék piros fénnyel jelzi, ha a foglalat áram alatt van. Az E emeleti dugalj adapter is megkapta a maga felügyeleti automatizációit, melynek sémája megegyezik az előző fejezetben tárgyalttal. 58. ábra Az E dugalj adapter épp megtáplálja az emeleti informatikát (Hello, Dave.) Események Műveletek Állapotváltozás Érték Funkció Érték Pillanatnyi fogyasztás 0-9999W (tartomány képezhető) Csatlakozóaljzat Be/Ki/Ellentétes Dugalj adapter Be/Ki Napi fogyasztás felsőkorlát kWh-ban tizedes pontossággal Havi fogyasztás felsőkorlát kWh-ban tizedes pontossággal 59. ábra Az intelligens dugalj adapter eseményei és az azon elvégezhető műveletek 47 Wiser bolt, okosbolt – fejlesztési tanulmány 4.6 Megfigyelés Az IP kamerák manapság nagyon

népszerűek, széleskörű szolgáltatásokat nyújtanak. A Wiser berendezései is hasonló funkciókkal bírnak, mint a piacon kapható többi webkamera. Ennek megfelelően a következő fejezetek, csak a Wiser specialitásokra térnek ki. A 55 Kamerák lelkivilága pontban további érdekességet kínál a tanulmány, melyekkel a következő fejezeteket nem terheltem. 4.61 Beltéri kamerák A beltéri CCT723319-es kamerákat kényelmi okokból az asztalon üzemeltem be és párosítottam fel a Wiser applikációval. Így mozgatva monitorozni tudtam, hogy hol, milyen pozícióban kapom a legjobb rálátást a lényegtérre. A bölcsők furatait ceruzával kijelölve, két-két tipli-csavarral felfúrva minden esetben a mennyezetre rögzítettem. A betáplálás USB A-A toldókábellel lett megoldva, néhány esetben 3m lett a teljes hossz. Ahol lehetőség volt, informatikánk Easy UPS (BVS800I-GR) szünetmentes tápegységeibe helyeztem a gyári adaptert. A kamerák Wiser központ

nélkül is üzemelhetnek, a Wifi hálózattól kapnak IP címet. Csakis 2,4GHz-es vezetéknélküli hálózaton működnek, nálunk 5GHz és 2,4GHz is megtalálható azonos hálózati azonosítóval. Volt olyan telepítés, amikor ideiglenesen le kellett tiltanom az 5GHz-est. Fontos, hogy a hálózat nevében ne szerepeljenek speciális karakterek, mint a népszerű alulvonás, ellenben a készülék nem tud csatlakozni. A párosítást radarral lehet elvégezni, alig 2 perc alatt. Első alkalommal kellett betáplálni a Wifi jelszót a kívánt hálózathoz, az applikáció az adatokat megőrizte a későbbiekre. Majd döcögősen végbementek a frissítések (Wifi modul/Firmware 2.87-ről 2.91-re) A jelerősség minden készüléknél rendre 87-93% lett 60. ábra A FA kamera közvetlenül a központ fölé lett telepítve. 48 Wiser bolt, okosbolt – fejlesztési tanulmány 61. ábra Az FB kamera felvétele A követelménymodellünket elővéve, először a kamerák

ütemezését valósítottam meg, ebben a korábban bemutatott időzítésdiagram nagy segítséget nyújtott (3.2 Viselkedésmodellezés) Szerettem volna tisztán automatizációkat használni, mivel itt is több eszközt kellett közös viselkedésre bírnom, de a Wiser nem engedi „programból” módosítani a kamerák mozgásérzékelési beállításait, csak ütemezéssel. Lásd lentebb, műveleteket listázó táblázat Hibrid megoldást alkalmaztam. Amit tudtam automatizációban valósítottam meg, ehhez a kameráknak olyan otthonban kell működniük, ahol Wiser központ is üzemel. Wiser központ híján, tisztán ütemezéssel nem lehet váltani non-stop és eseményrögzítés felvételi mód között. Az eseményrögzítés üzemmódban ugyanis, a kamera mozgásérzékelést követően néhány másodpercnyi felvételt rögzít a memóriakártyára. Ez számunkra egy memóriatakarékos üzemmód az éjszakára Ütemezéssel valósítottam meg az éjszakai

mozgásérzékelés riasztást. Ezek az értesítők a Wiser applikációban Riasztások menüpont alá kerülnek. A riasztások tartalmaznak ugyan fényképet, de gyenge minőségben. Ellenben, a riasztás bejegyzésen, Ellenőrzés gombra kattintva eljuthatunk a videófelvétel megfelelő időpillanatához. Beltéri kameráknál nincs lehetőség mozgásérzékelési zónákat kijelölni 49 Wiser bolt, okosbolt – fejlesztési tanulmány BELTÉRI KAMERÁK MOZGÁSÉRZÉKELÉS ÜTEMEZÉS BELTÉRI KAMERÁK FOLYAMATOS REC BELTÉRI KAMERÁK ESEMÉNY REC 62. ábra A beltéri kamerák házirendje hibrid módon, ütemezéssel és automatizmusokkal valósult meg Összefoglalva a beltéri kamerák sok szolgáltatást nyújtanak, jól programozhatók, megfelelő rendelkezésreállást tanúsítanak, a Wiser applikáció pedig ezen a területen is parádézott. Ahogy a lenti táblázatban látható, a kameráknak nincsenek eseményei, amelyekre automatizmusokat jegyezhetnénk elő.

Személy szerint kezdetben meglepett és bosszantott is ez a tény Mivel felállítottunk egy-két olyan követelményt, amelyekkel a kamerák mozgásdetektálásával világítási áramköröket kapcsolnánk fel. Az bizonyos, hogy ha a berendezések például áramköröket működtetnének, akkor a Wiser kínálatában megtalálható beépíthető, vagy az újonnan megjelent vezeték nélküli mozgásérzékelők létjogosultsága megkérdőjelezhetővé válna. Műveletek Ütemezések Funkció Érték Üzemmód Privát üzemmód Be/Ki Mozgásérzékelés Rögzítés Be/ki Helyi rögzítés Rögzítési üzemmód Eseményrögzítés/ Folyamatos rögzítés Felügyeleti mód Be/Ki 63. ábra A beltéri kamerán elvégezhető műveletek és ütemezések 50 Wiser bolt, okosbolt – fejlesztési tanulmány 4.62 Kültéri kamera A CCT724319 betáplálása összesen 2m-es tápvezetékkel történik, a mellékelt 12V DC-s kimenetű adapterrel. A kamerához közel

5,5x2,1-es oldható csatlakozás van. Az emeleti informatika Easy UPS (BVS800I-GR) szünetmentesébe lett behelyezve az aljzat és onnan gyors szerelésű 3m-es tápkábellel hosszabbítottam meg az egyenáramot. A kamera mellett létesítettem vízálló, ám oldható kötést. A létrán végeztem el a párosítást, amely a beltéri kamerákhoz hasonlóan közel 2 perc alatt megvalósult. A memóriakártyát már korábban behelyeztem. Üzem alatt, az applikációt tekintve pozícionáltam a berendezést, majd jelöltem a lábazat furatait. Felső rögzítés történt egy fagerendán A jelerősség 99% lett. A kamera nappali és éjszakai képminősége is megfelelő. Első beüzemeléskor az applikáció remek animációval és felugró üzenetekkel jelzi, hogy milyen szolgáltatásokat hol vehetünk igénybe a képernyőn. A privát zónát (kitakarás) és a mozgásérzékelési területet egymástól függetlenül négyszög alakzattal lehet kijelölni. A berendezés csak egy

mozgásérzékelési 64. ábra A kültéri törpefeszültségű kábeltoldás és zónát támogat. A mozgásokról kapott értesítők a Wiser oldható tápcsatlakozás. applikációban Riasztások menüpont alá kerülnek. Tartalmaznak ugyan fényképet, de gyenge minőségben. Ám ha készült felvétel, az Ellenőrzés gombra kattintva eljuthatunk a videófelvétel megfelelő időpillanatához. A jövőben nagy valószínűséggel támogatva lesz az emberalak felismerés. A szolgáltatás egy ideig elérhető is volt Erről a 56 Óvatosan a frissítésekkel fejezet említést tesz. A követelménymodellünkön az szerepel, hogy a K kültéri kamera non-stop felvétel és állandó mozgásérzékelést végezzen, így effektíve semmilyen programozási munkát nem kellett elvégeznem. Műveletek Ütemezések Funkció Érték Üzemmód Privát üzemmód Be/Ki Mozgásérzékelés Rögzítés Be/ki Helyi rögzítés Rögzítési üzemmód Eseményrögzítés/ Folyamatos

rögzítés Privát zóna Be/Ki 65. ábra A kültéri kamerán elvégezhető műveletek és ütemezések 51 Wiser bolt, okosbolt – fejlesztési tanulmány Ahogy a fenti táblázatban látható, nem sok lehetőség van programozott módon – automatizációkból vagy hangulatokból – vezérelni a kamerákat. Kedves ügyfelünk már régóta használja a Wiser kültéri kameráit és elmondása szerint hiányolja, hogy létrehozhasson olyan hangulatokat, mint az Elmegyek otthonról vagy épp a Hazaértem. Elképzelése szerint egy gombnyomással mozgásérzékelő üzemmódba terelhetné az összes kameráját, így beriasztva az otthonát. Az utóbbi hangulattal pedig ennek ellenkezőjét szeretné elérni. Bízunk benne, hogy a Mozgásérzékelés Be/Ki funkció hamarosan bekerülhet a fenti táblázatba. 66. ábra Kültéri kamerán mozgásérzékelési zóna kijelölés az applikációban 52 Wiser bolt, okosbolt – fejlesztési tanulmány 4.7 Tesztelés A

kivitelezés és a programozás során már kirajzolódott, hogy mely követelmények tűnnek sikeresen teljesítettnek és melyek nem. A mellékletben található követelménymodell táblázatok utolsó oszlopába lettek jelölve a tesztek státuszai. Minden teszt el lett végezve Értékük csakis sikeres, avagy sikertelen lehetett. Voltak olyan tesztek – jellemzően a fűtésvezérlés, alkonyat vizsgálat, időzített világításkapcsolás – ahol bizonyos környezeti feltételek teljesülésére várni kellett. Voltak mesterséges előkészületekkel elvégzett tesztek, mint a fogyasztásmérésnél nagyobb teljesítményű berendezések alkalmazása. A megfigyelés kategóriában nem tudtunk világításokat felkapcsolni éjszaka, mozgásérzékeléssel (10, 19.) Számítógép monitoron nem lehetett megjeleníteni a kameraképeket (19) Ám az applikációban van lehetőség 4 kamerát is együttesen vizsgálni, és ha minden igaz, az applikáció már futtatható tableteken

is. A fenti követelmények nagyon alacsony prioritásúak voltak A világításvezérlés kategóriában a kültéri reklámvilágítás kapcsolása ütemezés helyett automatizációkkal lett megoldva – tehát okosabb lett, mint az eredeti elképzelés (11). A tesztet sikeresnek ítélhetjük, hiszen a felvázolt követelményből 80 tételből 77 teljesült. 4.8 Munkaórák A munkálatokat a szó szoros értelmében hulladék időmben végeztem el. Volt olyan két azonos típusú berendezés, melyek telepítése között egy hét is eltelt. A munkaidők, és a telepítési sajátosságok dokumentálásában hatalmas segítséget nyújtottak a hangjegyzeteim. A 35 Költségelemzés és kockázatbecslés fejezetben adott installációs becslés meglepetésemre elegendő volt. Valóban számolni kellett az eszközök szoftverfrissítésével. Az automatizációk létrehozása összesen 15 órát vett igénybe, igaz a tanulmányban bemutatott dokumentációval. Ebből a

fűtésvezérlés volt a legköltségesebb. A programozási munkát nagyrészt a készülékek szolgáltatásainak megismerése, a tervezés tette ki. Az applikációban nagyon könnyű volt megvalósítani azokat, hála a remek kezelőfelületnek. A tesztelés 80 tesztesetre, egy esetre egyetlen percet szánva máris nettó másfél óra volt. Nettó, hiszen bizonyos követelmények teljesüléséhez több napon keresztül kellett állapotokat mintavételezni. A számokat a 57 Központ reset fejezetben leírt, megismételt munkával újból igazoltam Összességében elmondható, hogy ha a bemutatott modellekkel, tervekkel a birtokomban próbálnám újból megteremteni a boltunk okos infrastruktúráját, a kivitelezés minimum 8 munkanapba kerülne. 53 Wiser bolt, okosbolt – fejlesztési tanulmány 5. Speciális esetek Szoftverfejlesztőként szinte kötelességemnek éreztem, hogy szakmai szemmel is górcső ál vegyem a Wiser rendszert és pár kísérletet elvégezzek. Ez

a fejezet elsősorban azon olvasóknak szántam, Akik mélyebb betekintést szeretnének a Wiser keretrendszer működésébe. A fejezetből kiderül, hogy a Wiser-rel, okosan, milyen sokoldalú és megbízható otthont lehet létrehozni. Le kell szögeznem, hogy a tapasztalataimat feketedobozosan gyűjtöttem össze, a rendszer forráskódjának, fejlesztési dokumentációjának ismerete nélkül. (Wikipédia, 2020) A lent ábrázolt viselkedések, funkciók idővel, a Wiser fejlődésével átalakulhatnak, elavulhatnak. 5.1 Végtelen ciklusok Az eseményvezérelt programozás – melyet a Wiser rendszere is alkalmaz – tartalmazhat csapdákat, amelyekkel hétköznapokban leginkább a szoftverfejlesztők találkozhatnak. Megeshet, hogy egy objektum saját állapotváltozása hatására kiváltott eseményt, olyan eseménykezelő kód kezel, amely a kiváltó objektum pontosan azon állapotát változtatja meg, amely az eredeti eseményt újra kiváltja. Ha ez nincs tudatosan vagy

keretrendszer szinten kezelve, a folyamat végtelen ciklust eredményez. 67. ábra A Wiser automatizációkkal végtelen ciklusokat idézhetünk elő Illusztrációként a Wiser applikációban létrehoztam két automatizmust, Test C és Test D néven. A Test C aktiválja a Test D-t és a Test D egyúttal aktiválja Test C-t és ez így feltehetően a végtelenségig menne4. Az eseményeket kiváltó objektumok a földszinti C és D világítási áramkörök intelligens kapcsolói voltak. A lenti példa mutatja a programokat. 4 Nem találtam a Wiser dokumentációkban információt arról, hogy van-e valamilyen rendszerszintű felsőkorlát megszabva az automatizációk ismétlődésének megszakítására. 54 Wiser bolt, okosbolt – fejlesztési tanulmány TEST C TEST D 68. ábra Két automatizmus, amelyek egymást ciklikusan aktiválja Amint a C kapcsolót felkapcsoljuk mondjuk kézzel, máris indul a folyamat; 10 másodpercig felkapcsolva marad a C és D világítás

majd lekapcsol 10 másodperc erejéig mind a kettő, és újra be mindkettő stb. Nem mertem kipróbálni, hogy mi történne – avagy milyen gyorsan kapcsolgatnának a kapcsolók – késleltetés művelet nélkül. A fenti szituáció mesterséges. Kérdezheti a kedves Olvasó, hogy ugyan mikor alakulhat ki ilyen helyzet? Amikor a tizedik, huszadik világításvezérléses automatizációt írja meg, ahol az manipulált berendezések állapotváltozásait feltételrendszerekben vizsgálja. És sajnos ezek a kódok olyan alattomosak, hogy azonnal nem derül fény a gixerre. Képzeljük el, hogy egyszer csak telefonál a megrendelő, hogy villognak a lámpák az egész házban. Több eszköz is rendelkezésünkre áll, hogy elkerüljük ezeket a helyzeteket: • • • tudatosság – még mielőtt elkészítünk egy új automatizmust, vagy átalakítunk egy meglévőt, ellenőrizzük a készülékek függőségeit. Érdemes – még ha csak papíron is – felrajzolni egy logikai

kapcsolati hálót a berendezésekről. A Wiser applikációban a készülékek adatlapján meg lehet tekinteni, hogy mely automatizmusokban (vagy hangulatokban) vesznek azok részt. Sőt egy-egy érintéssel meg is lehet tekinteni azok beállításait. (A készülék adatlapja jobb felső sarokban ceruza ikon Hangulatok és automatizációk menüpont.) házirend – az automatizációk működési időtartamát korlátozni lehet, ezzel kölcsönös kizárást érhetünk el. Például a napközben lefutó automatizmus nem tudja „véletlenül” aktiválni a másikat, ha az csak éjszaka indulhat el. Ilyen házirend lett használva korábban a 423 Világításkapcsoló mikromodul és a 4.4 Fűtésvezérlés fejezetben is értesítések – célszerű minden bonyolultabb folyamatba beépíteni egy értesítést. Semmilyen költsége nincs, de legalább képet kapunk az otthonunk aktuális viselkedéséről, sőt egyfajta eseménynaplóra is szert teszünk. A fent vázolt

hibajelenségek azonnal realizálhatók és időben cselekedhetünk – mondjuk a programok letiltásával. 55 Wiser bolt, okosbolt – fejlesztési tanulmány 69. ábra A D intelligens kapcsoló függőségei a Wiser applikációban A „bajkeverő” Test D és Test C automatizációk le vannak tiltva. 5.2 Offline központ Felmerült a kérdés bennünk és néhány kedves ügyfelünkben is, hogy mi történik, ha a központ leáll, megbénul vagy meghibásodik. Esetleg, ha elmegy az internet. Az előbbi esetet szimulálva, áramtalanítottuk a központi egységet egy pár órára. A Wiser applikáció csak pár perc elteltével jelezte az offline központot. De már az első pillanattól fogva nem volt lehetőség a berendezéseket applikációból vezérelni. Figyelmeztetések, állapotváltozások és mérési adatok sem jutottak be oda. Az automatizációk, ütemezések nem indultak el. Az utóbbi eseményről „Időzítés sikertelen” típusú riasztást is kapni.

Mindenesetre az applikáció nem rogyott térdre. 70. ábra Az applikáció jelzi, hogy a központi egység kikapcsolt állapotban van. Kézzel, helyszínen végig zongorázva az eszközöket, minden készülék tette a dolgát: • • • • • • • az intelligens kapcsolók fel- és lekapcsolták a világítási áramkörüket a mozgásérzékelő kapcsolók detektáltak és kapcsolták az áramkörüket, a kézi vezérlés is működött a fényerőszabályzó mikromodul is tette a dolgát a nyomógombok révén a kamerák továbbra is elérhetőek voltak és rögzítették a felvételt a füst és tűzjelzők teszt üzemmódra riasztottak és RF-en értesítették egymást a vízszivárgás érzékelő is adta a hangjelzést az intelligens dugalj és dugaljadapterek foglalatai áram alatt maradtak 56 Wiser bolt, okosbolt – fejlesztési tanulmány Visszakapcsolva a központot a hálózat egy perc alatt helyreállt. Újra távvezérelhetővé váltak az eszközök,

futtathatók lettek az automatizációk, ütemezések. Az intelligens dugaljak, illetve a hőmérséklet és páraérzékelő egység mérési adatai befutottak a központhoz és a kimutatásokban nem keletkezett hézag. Látszólag nem történt adatvesztés Egy enyhébb fokozata az offline állapotnak, amikor a központ ugyan áram alatt marad, de az internet kapcsolat megszűnik. A berendezések ebben az esetben sem érhetők el távolról, a központ ikonja is kiszürkül. Az ütemezések sem indulnak el; „Időzítés sikertelen” típusú riasztást kapni Viszont az automatizmusok legtöbbje működött. Csupán azok az automatizációk nem aktiválódtak, amelyek feltételrendszerében az internetről származó adatok vizsgálata szerepel. Ilyet a 44 Fűtésvezérlés fejezet tárgyal, ugyanis ott a kültéri hőmérsékletet online időjárásadatbázisból nyeri az automatizáció. A lenti táblázat összefoglalja Zigbee hálózatra vonatkozó eshetőségeket.

Szolgáltatások Nincs internet (hálózati Kikapcsolt központ hiba) Készülékek teszik a dolgukat Igen Igen Készülékek távolról elérhetők Nem Nem Készülék ütemezések lefutnak Nem Nem Hangulatok lefutnak Nem Nem Automatizációk lefutnak Igen, ha a feltételrendszerben Nem nincs online adat kiértékelés. Applikáció összeomlik Nem Nem 71. ábra A Wiser központ kiesésével tapasztalható állapotok a Zigbee eszközhálózaton 57 Wiser bolt, okosbolt – fejlesztési tanulmány 5.3 Hangulatok – nem a rendeltetésük szerint Ha a hangulatot – mint fogalmat – meg kellene határozni egyszerűen, akkor az applikáció főképernyőjén kézzel elindítható programot jelentené. A beleírt műveletek lefutnak A művelettörzs nagyon hasonlít az automatizációkéhoz, azaz eszközöket vezérelhetünk, késleltethetünk, ám hangulatból hangulatot nem indíthatunk. Ha viszont egy szoftverfejlesztő szeretné meghatározni a hangulat

jelentését, egy szóval elintézné: kódújrahasznosítás. Ugyanis a szoftveriparban a leges-leges-leges-legfontosabb szempont és követelmény, hogy olyan programkomponenseket készítsünk, amelyek egyazon vagy épp más szoftverrendszerekben is újrahasznosíthatók. Így kigyomlálva a kódismétlést (redundancia), amely karbantartási, skálázhatósági akadályokat képez és legtöbbször hibákat eredményez. (Pótári, 2007) Nincs ez másképp a Wiser rendszerében sem; könnyen azt vehetjük észre, hogy ugyanazt a művelettörzsű automatizációt írjuk meg már harmadjára, csak mondjuk más-más feltételrendszerrel. És ha egy új eszköz kerül a képbe, akkor mind a három automatizációt újra elő kellene vennünk és a művelettörzsüket ki kellene bővítenünk. A lenti rendkívül leegyszerűsített példa egy 22:00-kor elinduló Esti lámpaoltás és egy 00:00-kor elinduló Éjféli lámpaoltás automatizációt vázol. Látható, hogy a művelettörzs

ugyanaz, minden földszinti és kültéri világítási kör áramtalanítva lesz. Elkészíteni is nehézkes volt, módosítani is az lesz (Vonatkoztassunk el attól, hogy VAGY logikával két ütemező feltétellel, egyetlen automatizmussal is el lehetne végezni a szóban forgó feladatot! A példa a művelettörzsre fókuszál.) ESTI LÁMPAOLTÁS ÉJFÉLI LÁMPAOLTÁS 72. ábra Két redundáns művelettörzsű automatizáció, más-más feltételrendszerrel 58 Wiser bolt, okosbolt – fejlesztési tanulmány Mi lenne, ha mindez a lent ábrázolt módon, jóval kompaktabban, elegánsan nézne ki? Látható, hogy a művelettörzsben az eszközvezérléseket kicseréltem hangulatokra, amelyek elnevezése sugallja az általuk elvégzett teendőket (sötét középkor). Az előző megoldáshoz képest a kódismétlés fel lett számolva. Ha valamit változtatnunk kellene egyszerre mindkét automatizáció művelettörzsében, akkor csak a megfelelő hangulatot kell elővennünk

és szerkesztenünk, egyszer. ESTI LÁMPAOLTÁS ÉJFÉLI LÁMPAOLTÁS 73. ábra A két automatizmus ugyanazokat a hangulatokat hasznosítja újra Így el lett kerülve a művelettörzsbéli kódismétlés. Annak érdekében, hogy kerek legyen a kép, a lenti ábra vázolja a fent újrahasznosított hangulatokat. Nagyon jó ötlet volt az applikáció fejlesztőitől, hogy a kód-újrahasznosítás céllal létrehozott hangulatokat el lehet rejteni a főképernyőről (Hangulat adatlapján alul, Megjelenítés a főoldalon.) FÖLDSZINT KÖZÉPKOR KÜLTÉR KÖZÉPKOR 74. ábra A több automatizációban is újrahasznosított hangulatok 59 Wiser bolt, okosbolt – fejlesztési tanulmány Kérdezheti a kedves Olvasó, hogy miért alkottam két hangulatot, ha a célnak egyetlen egy is megfelelt volna. Ez informatikus betegség; általánosítást majd specializációt alkalmaztam, osztályoztam az áramköröket és újrahasznosítás szempontból még sokoldalúbb hangulatokat

hoztam létre. Ha a jövőben szükség lenne egy olyan automatizmusra, amely csak a kültéri világítási áramköröket oltaná le, már létezne egy konyhakész komponens hozzá. Összefoglalva: egy hangulatot egy automatizációból csak egyszer hívhatunk, viszont több automatizmusban újrahasznosíthatjuk. Hangulat hangulatot nem hívhat – így nem alakulhat ki rekurzió, sem végtelen ciklus. 5.4 Készülékazonosítás Bizonyos készülékmennyiség fölött azok megfelelő elnevezése, csoportosítása már-már létfontosságú. Célszerű a berendezések elnevezéséhez valamifajta konvenciót alkalmazni, ami belefér 32 karakterbe. Az üzletünkben az ABC betűjeleit és a jellemzett készülék típusának kombinációját használtam. A cél az volt, hogy bárhol is találkozzunk egy készülék nevével – mondjuk riasztás, vagy üzenet esetén – pontosan tudjuk, hogy az hol helyezkedik el és mi a szerepe. Az elnevezések nem ismétlődhetnek A leghasznosabb

funkció a helyiségek szerinti osztályozás. Egy készüléket egy helyiséghez lehet rendelni. Az applikációban pedig már a főképernyőn, továbbá automatizációk és hangulatok létrehozásakor is szűrhetünk a keresett helyiségre, hogy minél könnyebben rátalálhassunk a kívánt berendezésre. Informatikában jártasok kérdezhetik, hogy a készülékek belső azonosítója elérhető-e. Bizonyos esetben szükség van az egyértelmű azonosításra, mondjuk amikor a készüléket a kezünkben fogjuk. Erre a célra a berendezés fizikai, hálózati címe, un. MAC címe (16 karakteres, 64bites EUI-64-es formátumban) használható. Ez az azonosító a világon egyedi és a Wiser esetén a Zigbee hálózaton van alkalmazva. Tapasztalataim szerint minden készülék hátoldalára rá van nyomtatva MAC address, MAC add., MAC code vagy EUI-64 elnevezéssel Mobiltelefonnal könnyedén feloldható a készülékekre nyomtatott QR-kód tartalmából is. A QR kód a legtöbb

készülék esetén a következő formátumban tárolja az adatokat: {MAC cím}|{installációs kód}. Az intelligens dugalj esetén speciális szegmens karakterekkel {MAC cím} {installációs kód} {cikkszám} formában még a termék cikkszáma is kódolva van. Így, ha a készüléket kézben tartva, le tudtuk olvasni a MAC címet, megkereshetjük a berendezést a Wiser applikációban, összevetve a készülékek adatlapján (jobb felső sarokban ceruza ikon Eszközinformációk lapon) szereplő MAC címmel. A kameráknál kicsit nyűgösebb dolog az azonosítás, mivel a Wiser applikáció nem jeleníti meg a készülékek MAC címét. Azok TCP/IP hálózaton dolgoznak, Wifi kapcsolattal és a hátoldalukra 12 karakteres (48 bites, hagyományos) MAC címet nyomtattak. Rendkívül hasznos – ahogy e tanulmányban is – ha készül egy az applikációtól független nyilvántartás is az eszközökről. Mondjuk egy táblázat elnevezés, helyiség és MAC cím oszlopokkal Ha

ugyanis valami oknál fogva újra kellene építenünk a hálózatunkat, aranyat fog érni. A 57 Központ reset fejezet példát hoz minderre. 5.5 Kamerák lelkivilága A beltéri kamerákkal, néha voltak problémáink. A zöld-piros LED villogása semmi jót nem jelent Ha megváltozik az SSID vagy a Wifi jelszó a kamerák elérhetetlenné válnak. Az applikációból nem lehet megmagyarázni a változásokat a berendezések számára. A használati útmutatók javaslatára a 60 Wiser bolt, okosbolt – fejlesztési tanulmány készülékeket kézzel, reset-tel le kell választani és újra fel kell regisztrálni a Wiser-re. Ez nagyon kínos, pláne azért, mert ilyenkor a kamerákon korábban alkalmazott ütemezések kitörlődnek, az automatizációkból a kamerák eltűnnek, és ezeket újból fel kell programoznunk. A kül- és beltéri kamerák adattárolása MicroSD kártyára történhet, egészen 128Gbyte-ig. Az applikáció már reklámozza a felhőalapú tárolást,

reméljük mielőbb elérhetővé válik. A memóriakártya kivét vagy behelyezést követően, a beltéri kamerák sokszor eltájolódtak. Ennek eredményeképp az applikációban a kurzorokkal nem lehetett teljes mértékben irányítani a kamerát. Ekkor a készülék adatlapján, jobb felső sarokban ceruza ikon Beállítások lapon Alapfunkció beállítások pont Kamerakalibráció funkció segített. Legjobb minőségben átlagban 560-600Mbyte óránkénti, 1080p FullHD, 19-20FPS sebességű videó anyaggal és audió sávval. Más szóval egy 32Gbyte méretű kártyára 21/2 napnyi anyag fér el, míg egy 128Gbyte-oson szűk 9 nap. A készülék FIFO sorrendben, körülbelül fél óra felbontásban automatikusan törli a korábbi felvételeket. A filerendszer sémája a következő: .DCIM{évszám}{hónap}{nap}{média} A számjegyekkel elnevezett média könyvtárakban media kiterjesztésű állományok találhatók. Ha például törölni kívánnánk a 20221011-i teljes

nap anyagát, akkor a memóriakártyát számítógépbe illesztve, a .DCIM20221011-es könyvtárat törölve lehet elvégezni. Habár a média állományok titkosítottak, egyik kamerából kivéve a memóriakártyát, áthelyezve egy másikba, lejátszhatók a felvételek. A beltéri kamerák esetén a .LOG könyvtárban, tömörített állományokban, egy szövegszerkesztővel megtekinthetjük a készülék naplóját. Némi informatikai tapasztalattal könnyen kideríthető, hogy például egy lecsatlakozott kamerának „mi folyt a fejében”, a piros-zöld visszajelző LED villogás során. A berendezés egy tartós, mondjuk hálózati hiba során hibakereső, un. debug üzemmódba kerül és igyekszik megoldani a problémáját. Van olyan eset, amikor újra is indul Mindez nem gyors folyamat, volt úgy, hogy több órát is igénybe vett, nem volt mit tenni, meg kellett várnunk. Ez idő alatt felvételek sem rögzültek a memóriakártyára. Olyan otthonokban,

létesítményekben, ahol a Wifi jelszócsere rendszeres esemény. Vagy nem bízunk meg a berendezés biztonságtechnikájában, célszerű a kamerákat egy erre a célra kialakított WLAN hálózatra tenni. A mai otthoni Wifi router-ek támogatnak vendéghálózatot, erre a célra az is megfelel (Buchanan, 2020) Ilyen megoldás esetén viszont érdemes fejben tartani, hogy ha a kamerák Wiser központ nélkül működnek, okosotthon automatizációkból nem lehet manipulálni azokat. 5.6 Óvatosan a frissítésekkel Az fejezet az automatikus eszközfrissítés témakörét boncolgatja. Szoftvertechnológusként azt az álláspontot kell képviselnem, hogy igenis szükség van a rendszerek frissítésére, hogy naprakészen végezhessék a dolgukat. De ne együk olyan forrón Az automatikus szoftverfrissítés – ahogy a nevében is szerepel – ellenőrizetlenül végbemegy és csak az eredményekkel szembesül a felhasználó. A folyamatot érdemes kontroll alatt tartani.

Ugyanis: • • 5 A Wiser központ 1.7911-es frissítését követően pár nappal, az intelligens dugaljak és a dugalj adapterek már nem szolgáltattak többé kWh-s, akkumulált mérési adatokat. A valósidejű terhelésmérés működik ugyan, de a jelentés nem5. Lehetséges, hogy kiszolgálóoldali hiba lépett fel, valahol a felhőben. További részletekről a 57 Központ reset fejezet számol be A mi K kültéri kameránk szoftvere jelenleg V0.52-es verziójú (Wifi modul és Firmware verzió) Nyár végén üzemeltük be, azóta új verziót nem kínált a Wiser applikáció. Viszont, ügyfeleink beszámoltak arról, hogy korábban a kültéri kameráik megkapták a V0.54-es frissítést, amellyel Nem izolált volt a probléma, a helyi Wiser közösségünk is igazolta a jelenséget. 61 Wiser bolt, okosbolt – fejlesztési tanulmány • • utazott az emberitest felismerés. Arról is beszámoltak, hogy a frissítést követően a készülék, éjszakai

módban jelentős képminőségromláson esett át. Kicsivel később ezt a frissítés már nem lett kikínálva, így a mi kameránk nem képes emberitest felismerésre. Downgrade nincs, az ügyfeleink nem tudják visszaállítani a berendezéseiket egy korábbi változatra, jobb híján várnak egy következő javítást-javító csomagra. Ahogy a korábbi fejezetek említést tettek róla, saját energiaforrású készülékeknél többször is előfordult, hogy a frissítés nem történt meg. Le kellett szerelni azokat és közelebb kellett vinni a központi egységhez. Nagyon szerencsés, hogy a Wiser applikációja lehetőséget ad arra, hogy készülékenként ki lehessen kapcsolni az automatikus frissítést. Továbbá a Főmenü Firmware frissítés menüpont alatt kilistázza a várakozó frissítéseket eszközönként. Személy szerint, a fenti indokokból az összes Wiser készüléken inaktiváltam az automatikus frissítést. Ha a listázóban látom, hogy egy

eszköztípushoz érkezett újdonság, akkor felügyelt körülmények között az egyik berendezésre telepítem azt és pár napig megfigyelem a viselkedését. Ha látszólag jól működik – megfelel a követelményrendszerünkben leírtaknak –, és a frissítést még továbbra is kínálja az applikáció, kézzel telepítem azt a többire is. 5.7 Központ reset A használati útmutatókat böngészve pár ízben, megoldásként felírják receptre a központi egység gyári állapotra történő visszaállítását. Kísérleti jelleggel, a projekt során egyszer erre kényszerültem A fejezet a tapasztalatokat részletezi. Az ok, hogy az intelligens dugalj és a dugalj adapterek nem közölték az akkumulált fogyasztási adatokat kWh-ban. A szolgáltatás egy keddi délelőttől az összes berendezésen egységesen elmúlt, majd pár nappal később helyreállt, a korábbi mérési adatok is rendelkezésre álltak. Időközben a következő tevékenységekkel

próbálkoztam – lelőve a poént; sajnos sikertelenül: 1. 2. 3. 4. 5. 6. 7. 8. központ újraindítás applikáció gyorsítótár ürítés a telefonkészülék újraindítása az egyik dugaljadapter áramtalanítása majd reset-elése a hálózati csatorna 11-esről 15-ösre váltása központ reset 1. szint, az útmutató szerint ez csak a hálózati beállításokat befolyásolja és végül a halálcsillag; központ reset 2. szint A központi egység visszaállítása nem egy könnyed séta a parkban. Ugyan egyszerű 15 másodpercig nyomva tartani a visszaállítás gombot, de ami azután következik, az a liftakna, a szó szoros értelmében. Ne legyenek illúzióink; az összes készüléket elveszítjük, kivétel a kamerák, amelyek közvetlenül a Wifi hálózaton üzemelnek. Elvesznek a mérési adataink, mint hőmérséklet, páratartalom, teljesítménymérés. Az automatizációk feltételrendszeréből és művelettörzséből a berendezések eltűnnek. Sok

automatizáció, amelynek így nem maradt feltétele, hangulattá alakul át és nincs lehetőség visszakonvertálni azokat, marad a törlés. Ugrottak a készülék ütemezések is Miután a központot újra beregisztráltam az applikációba, a berendezéseket egyenként lehetett újra párosítani, de előtte mindegyiket reset-elni kellett. A KA világításkapcsoló mikromodullal volt a legtöbb munka, mert azt ki kellett bontani a vakfedele alól, hogy elérhessem az interfészét. Először aggódtam, hogy az L lépcsőházi fényerőszabályzó mikromodult is ki kell szerelni a nyomógombja mögül, de a használati útmutató bemutatta, hogyan lehet enélkül elvégezni a leválasztást és a párosítást. Minden 62 Wiser bolt, okosbolt – fejlesztési tanulmány lehetséges módon felkészülve, a hálózat újraépítése, a készülékek pontos elnevezése és osztályozása durván egy órát vett igénybe. A pontos elnevezés és arról egy külső adatbázis

fontosságát a 54 Készülékazonosítás fejezet kifejtette. Hiszen hiába készültek a reset előtt képernyőfotók az ütemezésekről, hangulatokról és automatizmusokról, ha az elnevezések nem stimmelnek. A műveletek újra programozása, készülékbeállítások – jelzőfény funkciók, fényerőszabályzási beállítások, mozgásérzékelők paraméterezése stb. – további másfél órát vett igénybe A tesztelés is nettó másfél óra; egy tesztre durván egy percet szántam, körülbelül 70 tesztesetet végeztem el újra. Sok-sok türelemre és odafigyelésre volt szükség. Meg merem kockáztatni, hogy egy hasonló huszondarabos eszközállománynál, egy előkészületek nélküli központ reset legalább egy napos munkát eredményez és még napokig meg kell figyelni, hogy a rendszer a korábbi követelményeknek megfelelően teszi-e a dolgát – mivel bizonyos feltételek helyszínen ritkán szimulálhatók. Itt vált igazán fontossá a 3.1

Követelménymodellezés és a 32 Viselkedésmodellezés fejezetekben ábrázolt követelményrendszer, amelyet az újbóli teszteléshez használtam. Amíg a Wiser rendszer nem kínál valamiféle beállítás perzisztenciát vagy biztonsági mentést, addig csakis a felkészült, ellenőrzött körülmények között végrehajtott reset és manuális restaurálás lehet megoldás. Reményeim szerint a jövőben felhős perzisztenciát fog alkalmazni a termékcsalád Mindezek függvényében, igyekezzünk elkerülni a központi egység visszaállítását. (Wikipédia, 2021) 63 Wiser bolt, okosbolt – fejlesztési tanulmány 6. Összefoglalás Amikor egy villanyszerelőnynek valami újdonságot kínálunk és be is vásárol abból, következő alkalommal meg szoktuk kérdezni, hogy „Milyen volt szerelni?”. Ha ezt önmagamtól kérdezném meg a Wiser rendszer kapcsán, őszintén mondanám, hogy kimondottan kellemes. Nem értek kellemetlenségek, sem last-minute kínos

helyzetek, elenyésző alkalommal kellett kompromisszumokra kényszerülnöm. Bő fél éves használat során egyszer sem tapasztatuk, hogy a kontroll kiesett volna a kezünkből, vagy berendezés ment volna tönkre. Teszi a dolgát, és ha skálázni kellett a beállításokat, pikk-pakk el tudtuk végezni. Az, hogy a boltunkban, működés közben be tudtuk mutatni a Wiser rendszert, több ízben is vásárlást eredményezett. Ezek függvényében a projektet sikeresnek minősítem. Hiszen ez win-win szituáció: a boltunk okosabb lett, új üzletággal bővültünk, a Schneider Electric Hungária Villamossági Zrt révén a beruházási költségeink is optimálisak voltak, és legvégül Ön – kedves olvasó – új ismeretekre tett szert. 64 Wiser bolt, okosbolt – fejlesztési tanulmány Az íróról Pótári Tamás vagyok, programtervező informatikus (MSc) és mérnök-informatikus (BSc). Immár több, mint 30 éves családi vállalkozásunkban, villamossági

szaküzleteink tiszakécskei főhadiszállásán dolgozom. Mellékállásban – este – már tizenöt éve szabadúszó vállalkozóként, egyedi szoftverrendszereket tervezek, fejlesztek és dokumentálok vállalatoknak. Érdekel a kereskedelem, az informatika, a villamosság és újonnan ezek keresztmetszete. Házas vagyok Imádom a filmeket, ha időm engedi olvasok; műszaki könyveket, útikönyveket és újfent irodalmat. Sokat barkácsolok, szerelek és kertészkedem. Kérdésekkel, észrevételekkel elérhet a potari.tamas@okos-bolthu email címemen Irodalomjegyzék Buchanan, M., 2020 Advanced security steps - Secure your network from IoT devices In: The smart home manual. Wroclaw, Lengyelország: Amazon, p 39 Dr. Varga, A K, 2014 Zigbee vezeték nélküli kommunikációs szabvány, Miskolci Egyetem Automatizálási és Infokommunikációs Intézet: Miskolci Egyetem Pótári, T. M, 2007 NET komponensorientált szoftverfejlesztés bemutatása, Kecskemét: Kecskeméti

Főiskola. Pótári, T. M, 2011 RESTful web-szolgáltatások készítése WCF-ben, Szeged: Szegedi Tudományegyetem. Wikipédia, 2018. De Morgan-azonosságok [Online] Available at: https://hu.wikipediaorg/wiki/De Morgan-azonoss%C3%A1gok [Hozzáférés dátuma: 4. október 2022] Wikipédia, 2020. Feketedoboz (rendszerelmélet) [Online] Available at: https://hu.wikipediaorg/wiki/Feketedoboz (rendszerelm%C3%A9let) [Hozzáférés dátuma: 8. október 2022] Wikipédia, 2021. Objektumperzisztencia [Online] Available at: https://hu.wikipediaorg/wiki/Objektumperzisztencia [Hozzáférés dátuma: 12. október 2022] 65 Wiser bolt, okosbolt – fejlesztési tanulmány Melléklet Tervrajzok 1. Melléklet Fényforrások, korábbi analóg kapcsolások a földszinten 2. Melléklet Világításvezérlés Wiser komponensek logikai elhelyezése a földszinten 66 Wiser bolt, okosbolt – fejlesztési tanulmány 3. Melléklet Megfigyelés, érzékelés, fűtésvezérlés és

fogyasztásmérés Wiser komponenseinek logikai elhelyezése a földszinten. 4. Melléklet Fényforrások, korábbi analóg kapcsolások az emeleten 67 Wiser bolt, okosbolt – fejlesztési tanulmány 5. Melléklet Világításvezérlés Wiser komponensek logikai elhelyezése az emeleten 6. Melléklet Megfigyelés, érzékelés, fűtésvezérlés és fogyasztásmérés Wiser komponenseinek logikai elhelyezése az emeleten. 68 Wiser bolt, okosbolt – fejlesztési tanulmány Követelménymodell Azonosító Követelmény Prioritás [15] 1 Indoklás Teszt 1 Földszinti "FA" élő kamerakép, amely távolról hozzáférhető. Földszinti "FA" élő éjszakai kamerakép, amely távolról hozzáférhető. 1 2 3 Földszinti "FA", 3 napra visszajátszható, bárhonnan elérhető kamera videóanyag. 1 4 Földszinti "FA" élő kamerakép pozícionálása bárhonnan. 3 Sikeres Földszinti "FA" kamerakép

látószögébe essen bele az eladótér és a kassza. Földszinti "FA" kamera felvételének ütemezése az üzlet nyitvatartásának időtartamára. 1 Sikeres 7 Földszinti "FA" kamerakép felvétel manuális indítása és leállítása. 3 8 Földszinti "FA" kamera üzemben tartása rövid áramszünet idejére. 3 2 Sikeres 3 Sikertelen 1 Sikeres 1 Sikeres 13 Földszinti "FA" kamera mozgásérzékelés üzemmóddal az üzlet nyitvatartásának időtartamán kívül. A detektálásról fényképes "push" értesítés történjen, éjszaka infravörös képpel. Földszinti "FA" kamera mozgásérzékelés üzemmóddal az üzlet nyitvatartásának időtartamán kívül. A detektálás hatására néhány másodperc elteltével az összes földszinti (beltéri) fényforrás felkapcsolása, majd némi idő elteltével azok kioltása. Földszinti "FB" élő kamerakép, amely távolról hozzáférhető.

Földszinti "FB" élő éjszakai kamerakép, amely távolról hozzáférhető. Földszinti "FA", 3 napra visszajátszható, bárhonnan elérhető kamera videóanyag. 14 Földszinti "FB" élő kamerakép pozícionálása bárhonnan. 3 Sikeres 15 Földszinti "FB" kamerakép látószögébe essen bele az eladótér és a kassza. 1 Sikeres Földszinti "FB" kamera felvételének ütemezése az üzlet nyitvatartásának időtartamára. 2 16 Földszinti "FK" kamerakép felvétel manuális indítása és leállítása. Földszinti "FB" kamera mozgásérzékelés üzemmóddal az üzlet nyitvatartásának időtartamán kívül. A detektálásról fényképes "push" értesítés történjen, éjszaka infravörös képpel. 3 Sikeres 2 Sikeres 5 6 9 10 11 12 17 18 2 1 Sikeres Sikeres GDPR! Esti felvételekre nincs szükség. A nyitvatartás alatti tevékenység rögzítése a lényeges.

Sikeres Sikeres Sikeres Ne történjen adatveszetés, ne szűnjön meg a hozzáférés. GDPR! Esti felvételekre nincs szükség. A nyitvatartás alatti tevékenység rögzítése a lényeges. Sikeres Sikeres Sikeres 69 Wiser bolt, okosbolt – fejlesztési tanulmány Azonosító Követelmény 23 Földszinti "FB" kamera mozgásérzékelés üzemmóddal az üzlet nyitvatartásának időtartamán kívül. A detektálás hatására néhány másodperc elteltével az összes földszinti (beltéri) fényforrás felkapcsolása, majd némi idő elteltével azok kioltása. Emeleti élő kamerakép, amely távolról hozzáférhető. Emeleti élő éjszakai kamerakép, amely távolról hozzáférhető. Emeleti, 3 napra visszajátszható, amely távolról hozzáférhető. Emeleti élő kamerakép pozícionálása bárhonnan. 24 19 20 21 22 Prioritás [15] 3 Indoklás Teszt Sikertelen 1 Sikeres 1 Sikeres 1 GDPR! Sikeres 3 Sikeres Emeleti kamerakép

látószögébe essen bele az iroda bejárata. 1 Sikeres Emeleti kamera felvételének ütemezése az üzlet nyitvatartásának időtartamára. 2 25 26 Emeleti kamerakép felvétel manuális indítása és leállítása. 3 Sikeres Emeleti kamera mozgásérzékelés üzemmóddal az üzlet nyitvatartásának időtartamán kívül. A detektálásról fényképes "push" értesítés történjen, éjszaka infravörös képpel. Udvari "K" élő kamerakép, amely távolról hozzáférhető. Udvari "K" élő éjszakai kamerakép, amely távolról hozzáférhető. 2 Sikeres 1 Sikeres 1 Sikeres Udvari "K" kamera 3 napra visszajátszható, bárhonnan elérhető videóanyag. Udvari "K" kamerakép látószögébe ne essen bele közterület. (Szoftveres kitakarás) Udvari "K" kamera felvételének 24/7 órában ütemezése. 1 GDPR! Sikeres 1 GDPR! Sikeres 2 Sikeres Udvari "K" kamera mozgásérzékelés

üzemmóddal 24/7 órában. A detektálásról fényképes "push" értesítés történjen, éjszaka infravörös képpel. Az összes élő kamerakép együttes megjelenítése számítógép monitoron. 1 Sikeres Az összes kamera élő és tárolt videó anyaga legyen legalább 2millió pixeles felbontású (pl: Full HD, 1080i/p) 1 1 36 Az összes kamera tárolt video anyag formátuma legyen digitális, kódolt és titkosított. Az összes kamera video anyag tárolója legyen könnyedén cserélhető. 1 37 27 28 29 30 31 32 33 34 35 4 Esti felvételekre nincs szükség. A nyitvatartás alatti tevékenység rögzítése a lényeges. Mint az üzlethelységekben általában. Sikeres Sikertelen Sikeres A tárolás hardveres módjára nincs megszorítás. A tárolóhoz illetéktelen ne férjen hozzá és ha hozzá is fér, ne tudja az anyagot lejátszani. A cél az archiválhatóság. Sikeres Sikeres 70 Wiser bolt, okosbolt – fejlesztési tanulmány

Azonosító 38 39 40 Követelmény Bármely kamera video anyag tárolójának telítettsége ne szabjon gátat az új anyag rögzítésének. Bármely kamera teljes funkcionalitásának delegálása (megosztása) több felhasználóval egy időben. Prioritás [15] 1 Bármely berendezés működésképtelenségéről (tápellátás hiba) "push" értesítés. 2 Indoklás Teszt Ha van rá mód, korábbi felvételeket töröljön. Sikeres Ne csak egy személy tudjon hozzáférni a berendezésekhez. Sikeres 2 Sikeres 7. Melléklet A megfigyeléssel szemben támasztott követelmények (teljes lista) Azonosító Követelmény Prioritás Megjegyzés [15] 1 Pénztár 4db LED fénycső és előtér mennyezeti LED lámpa. Teszt 1 Földszinti "A" világítási áramkör kapcsolása távolról. 2 Földszinti "A" világítási áramkör kapcsolása helyszínen (korábban 102). 1 3 Földszinti "B" világítási áramkör kapcsolása

távolról. 1 4 Földszinti "B" világítási áramkör kapcsolása helyszínen (korábban 102). Földszinti "C" világítási áramkör kapcsolása távolról. Földszinti "C" világítási áramkör kapcsolása helyszínen (korábban 102). 1 7 Földszinti "D" világítási áramkör kapcsolása távolról. 1 8 Földszinti "D" világítási áramkör kapcsolása helyszínen (korábban 102). 1 9 Földszinti "E" (E+F+G+H) világítási áramkör kapcsolása mozgásérzékelővel, fényviszonyoktól függetlenül, 7 perc időtartamig. 1 Összevonjuk az E, F, G és H áramköröket E áramkörré. Sikeres 10 Földszinti "E" (E+F+G+H) világítási áramkör kapcsolása helyszínen. 1 A "sötét kamrát" sokszor fényméréshez használjuk. Így le kell tudnunk kapcsolni a fényforrásokat a vizsgálat időtartamáig. Sikeres 11 Földszinti "KA" Kültéri Schneider Electric

reklámtábla, és bejárati lépcső lámpa áramkörének kapcsolása időzítéssel. 2 Alkonyattól, de nem egész éjszaka üzemel. LED tábla és 12W LED fényforrás. A reklámtábla korábban saját kapcsolóórával rendelkezett. Sikeres 12 Földszinti "KA" világítási áramkör kapcsolása távolról. 3 Sikeres 13 Földszinti "KB" világítási áramkör kapcsolása mozgásérzékelővel, gyenge fényviszonyokban, 7 perc időtartamig. (Korábban 106) 1 Sikeres 14 Földszinti "I" kirakati dugalj kapcsolása távolról. 3 Sikeres 15 Földszinti "I" kirakati dugalj kapcsolása időzítéssel. 2 Sikeres 5 6 1 Sikeres Sikeres 6db LED fénycső Sikeres Sikeres 2db LED fénycső 1 Sikeres Sikeres 4db LED fénycső Sikeres Sikeres 71 Wiser bolt, okosbolt – fejlesztési tanulmány Azonosító 16 17 Követelmény Földszinti "J" kirakati dugalj kapcsolása távolról. Földszinti "J"

kirakati dugalj kapcsolása időzítéssel. Prioritás [15] 3 Megjegyzés Teszt Sikeres 2 Sikeres 18 Lépcsőházi "L" világítási áramkör fényerőszabályozható kapcsolása távolról. 2 2db dupla E14-es spotlámpa. Fényerőszabályzás bemutatójelleggel. 19 Lépcsőházi "L" világítási áramkör fényerőszabályozható kapcsolása helyszínen (korábban 2db 106). 1 Sikeres 20 Emeleti "M" világítási áramkör kapcsolása mozgásérzékelővel, beltéri fényviszonyokban, 7 perc időtartamig. 1 Sikeres 21 Emeleti "M" világítási áramkör kapcsolása helyszínen. 1 22 Az összes földszinti eladótéri (nem kültéri) világítási áramkör "üzlet nyitáskor" automatikus felkapcsolása. 3 Sikeres 23 A földszinti eladótéri világítási áramkörök (A és L áramkör kivételével) automatikus lekapcsolása "üzlet zárásakor". 3 Sikeres 24 Földszinti A és L világítási

áramkör lekapcsolása "üzlet zárását" követően 20 perccel. 3 Sikeres 25 Az összes világítási áramkör vezetékelését lehetőség szerint érintetlenül kell hagyni. 1 Lámpatest bemutatózás esetén. Túlnyomó többségben MM-CU vezetékeléssel megtáplált fényforrások. A kapcsolási áramkörök kötődobozokból elérhetők. Sikeres Sikeres Sikeres 8. Melléklet A világításvezérléssel szemben támasztott követelményeink (teljes lista) Azonosító Követelmény Prioritás [15] 2 1 A földszinti hőmérséklet megfigyelése távolról adatbázissal, legalább heti terjedelmű kimutatással. 2 A földszinti kívánt hőmérséklet beállítása távolról. 1 3 A földszinti kívánt hőmérséklet heti programozása. Csak nyitvatartáskor üzemelhet. 3 Megjegyzés Az üzletben egy manuális termosztát működik, a földszint és az emelet egyazon fűtéskörön üzemel. Egy bizonyos hőmérséklet tartása. Teszt Sikeres

Sikeres Sikeres 9. Melléklet A fűtésvezérléssel szemben támasztott követelményeink (teljes lista) 72 Wiser bolt, okosbolt – fejlesztési tanulmány Azonosító Követelmény Prioritás [15] Indoklás 1 A szertár/mosdó térdcsap szivárgás érzékelése. Az eseményről "push" értesítő küldése. 1 2 Földszinti eladótéri "F" füst és tűz érzékelés. Hangjelzés. 2 Sikeres 3 Földszinti eladótéri "F" füst és tűz érzékelés. Az eseményről "push" értesítő küldése. 1 Sikeres 4 Emeleti eladótéri "E" füst és tűz érzékelés. Hangjelzés. 2 Sikeres 5 Emeleti eladótéri "E" füst és tűz érzékelés. Az eseményről "push" értesítő küldése. Földszinti vizesblokk szellőzőablak nyitott állapotának ellenőrzése, minden nap "üzlet záráskor". 1 Sikeres 1 Sikeres 7 Emeleti erkély ablak nyitott állapotának ellenőrzése, minden

nap "üzlet záráskor". 1 Sikeres 8 Emeleti erkély ablak nyitott állapotának ellenőrzése, minden nap reggeli órákban. 1 6 A térdcsap a felmosások alkalmával használatban van. Könnyű nyitva hagyni. Padló összefolyó nincs. Teszt Ha az emeleti klíma megy, ne legyen nyitva erkély ablak. Sikeres Sikeres 10. Melléklet Az érzékeléssel szemben támasztott követelményeink (teljes lista) Prioritás [15] Azonosító Követelmény 1 Földszinti informatika állandó fogyasztásmérése, adatbázissal, legalább heti terjedelmű kimutatással. 1 2 Földszinti informatika fogyasztás anomáliáinak érzékelése, push értesítéssel. 2 3 Emeleti informatika állandó fogyasztásmérése, adatbázissal, legalább heti terjedelmű kimutatással. 1 4 Emeleti informatika fogyasztás anomáliáinak érzékelése, push értesítéssel. 2 Indoklás Teszt Sikeres Hibás berendezések, műszakon kívül üzemben maradt PC. Sikeres Sikeres

Hibás berendezések, műszakon kívül üzemben maradt PC. Sikeres 11. Melléklet A fogyasztásméréssel szemben támasztott követelményeink (teljes lista) 73 Wiser bolt, okosbolt – fejlesztési tanulmány Alkatrészjegyzék Kategória Világításvezérlés Komponens azonosító Központ Világításvezérlés A világítási áramkör Világításvezérlés Világításvezérlés A világítási áramkör E világítási áramkör A világítási áramkör Cikkszám Megnevezés CCT501901 WISER Központi egység SEDNA WISER Intelligens kapcsoló, időzítő funkcióval, SDD111388 10A, fehér ÚJ SEDNA 2P+F csatlakozóaljzat, SDD111026 rugós bekötés, 16A, fehér Beépítési idő Menny. Egységár Érték (becslés) 1 db 49 000 Ft 49 000 Ft 3,00 óra 1 db 19 000 Ft 19 000 Ft 1,00 óra 1 db 1 236 Ft 1 236 Ft 0,50 óra 1 db 1 675 Ft 1 675 Ft 0,60 óra 1 db 1 685 Ft 1 685 Ft 0,10 óra 19 000 Ft 19 000 Ft 1,00 óra Világításvezérlés B

világítási áramkör B világítási áramkör Világításvezérlés C világítási áramkör SDD111904 SEDNA DESIGN Vakfedél, fehér SEDNA Design Négyes keret, SDD311804 univerzális, fehér SEDNA WISER Intelligens kapcsoló, időzítő funkcióval, SDD111388 10A, fehér SEDNA DESIGN Egyes keret, SDD311801 fehér SEDNA WISER Intelligens kapcsoló, időzítő funkcióval, SDD111388 10A, fehér Világításvezérlés C világítási áramkör ÚJ SEDNA 2P+F csatlakozóaljzat, SDD111026 rugós bekötés, 16A, fehér 2 db 1 236 Ft 2 472 Ft 1,00 óra Világításvezérlés C világítási áramkör SEDNA DESIGN Hármas keret, SDD311803 univerzális, fehér 1 db 1 011 Ft 1 011 Ft 0,10 óra Világításvezérlés KB világítási áramkör SEDNA WISER Mozgásérzékelő, SDD111384 nyomóval, 160°, 10A, fehér 1 db 25 000 Ft 25 000 Ft 1,00 óra KB világítási áramkör KB világítási áramkör Világításvezérlés D világítási áramkör D

világítási áramkör D világítási áramkör ÚJ SEDNA 2P+F csatlakozóaljzat, SDD111026 rugós bekötés, 16A, fehér SEDNA DESIGN Hármas keret, SDD311803 univerzális, fehér SEDNA WISER Intelligens kapcsoló, időzítő funkcióval, SDD111388 10A, fehér ÚJ SEDNA 2P+F csatlakozóaljzat, SDD111026 rugós bekötés, 16A, fehér SEDNA DESIGN Négyes keret, SDD311804 univerzális, fehér Világításvezérlés KA világítási áramkör CCT50110002 SEDNA WISER Mozgásérzékelő, SDD111384 nyomóval, 160°, 10A, fehér Világításvezérlés E világítási áramkör E világítási áramkör E világítási áramkör E világítási áramkör Világításvezérlés I kirakati dugalj WISER Intelligens adapter, 2P+F CCT711119 csatlakozóaljzathoz, 16A J kirakati dugalj L lépcsőházi világítás WISER Intelligens adapter, 2P+F CCT711119 csatlakozóaljzathoz, 16A CCT5010WISER Fényerőszabályzó 0002 mikromodul Világításvezérlés Világításvezérlés

Világításvezérlés Világításvezérlés Világításvezérlés Világításvezérlés Világításvezérlés Világításvezérlés Világításvezérlés Világításvezérlés Világításvezérlés WISER Világításkapcsoló mikromodul SDD111904 SEDNA DESIGN Vakfedél, fehér SEDNA DESIGN Egyes keret, SDD311801 fehér SEDNA DESIGN Kettes keret, SDD311802 univerzális, fehér 1 db 1 db 1 db 410 Ft 410 Ft 0,10 óra 19 000 Ft 19 000 Ft 1,00 óra 2 db 1 236 Ft 2 472 Ft 1,00 óra 1 db 1 011 Ft 1 011 Ft 0,10 óra 19 000 Ft 19 000 Ft 1,00 óra 1 db 3 db 1 236 Ft 3 708 Ft 1,50 óra 1 db 1 685 Ft 1 685 Ft 0,10 óra 1 db 19 000 Ft 19 000 Ft 1,00 óra 1 db 25 000 Ft 25 000 Ft 1,00 óra 3 db 1 675 Ft 5 025 Ft 0,60 óra 2 db 410 Ft 820 Ft 0,20 óra 1 db 753 Ft 753 Ft 0,10 óra 1 db 17 000 Ft 17 000 Ft 1,00 óra 1 db 17 000 Ft 17 000 Ft 1,00 óra 1 db 25 000 Ft 25 000 Ft 1,00 óra 74 Wiser bolt, okosbolt – fejlesztési

tanulmány Kategória Világításvezérlés Világításvezérlés Világításvezérlés Világításvezérlés Komponens azonosító Cikkszám L lépcsőházi világítás L lépcsőházi világítási áramkör L lépcsőházi világítási áramkör M emeleti világítási áramkör M emeleti világítási áramkör FA kamera FB kamera Megnevezés Menny. Egységár 1 db 2 359 Ft 2 359 Ft 1,00 óra 1 db 2 641 Ft 2 641 Ft 1,00 óra SEDNA DESIGN Egyes keret, SDD313801 alumínium 1 db 814 Ft 814 Ft 0,10 óra SEDNA WISER Mozgásérzékelő, SDD111384 nyomóval, 160°, 10A, fehér 1 db 25 000 Ft 25 000 Ft 1,00 óra 1 db 1 db 1 db 753 Ft 753 Ft 25 000 Ft 25 000 Ft 25 000 Ft 25 000 Ft 0,10 óra 3,00 óra 3,00 óra 1 db 1 db 1 db 1 db 25 000 Ft 25 000 Ft 17 000 Ft 17 000 Ft 25 000 Ft 25 000 Ft 17 000 Ft 17 000 Ft 3,00 óra 3,00 óra 1,00 óra 1,00 óra 1 db 17 000 Ft 17 000 Ft 1,00 óra 1 db 17 000 Ft 17 000 Ft 1,00 óra 1 db 17 000 Ft 17 000 Ft

1,00 óra 1 db 17 000 Ft 17 000 Ft 1,00 óra 1 db 19 000 Ft 19 000 Ft 5,00 óra 1 db 17 000 Ft 17 000 Ft 1,00 óra 1 db 19 000 Ft 19 000 Ft 1,00 óra SEDNA Egypólusú nyomó, rugós SDD111111 bekötés, 10A, (101N), fehér SEDNA DESIGN Egypólusú nyomó, rugós bekötés, 10A, SDD113111 (101N), alumínium Érzékelés SEDNA DESIGN Kettes keret, SDD311802 univerzális, fehér CCT723319 WISER Beltéri IP kamera CCT723319 WISER Beltéri IP kamera WISER kültéri IP kamera, IP56, K kamera CCT724319 Wi-Fi fehér E kamera CCT723319 WISER Beltéri IP kamera F füstérzékelő CCT599001 WISER füst és tűzérzékelő E füstérzékelő CCT599001 WISER füst és tűzérzékelő F vízszivárgás WISER Vízszivárgásérzékelő, érzékelő CCT592011 vezeték nélküli Érzékelés F földszinti WISER Nyitásérzékelő, vezeték nyitásérzékelő CCT591011 nélküli Világításvezérlés Megfigyelés Megfigyelés Megfigyelés Megfigyelés Érzékelés Érzékelés E

emeleti Érzékelés nyitásérzékelő F földszinti hőmérséklet és Fűtésvezérlés páraérzékelő F fűtésvezérlő Fűtésvezérlés mikromodul E emeleti Fogyasztásmérés dugaljadapter F földszinti intelligens Fogyasztásmérés dugalj Beépítési idő Érték (becslés) WISER Nyitásérzékelő, vezeték CCT591011 nélküli WISER CCT593011 Hőmérséklet/páraérzékelő CCT5011WISER Világításkapcsoló 0002 mikromodul WISER Intelligens adapter, 2P+F CCT711119 csatlakozóaljzathoz, 16A SEDNA WISER Intelligens SDD111380 csatlakozóaljzat, 16 A, fehér 49 db 565 530 Ft 47,20 óra 12. Melléklet A felhasznált alkatrészek és azok jellemzőik 75 Wiser bolt, okosbolt – fejlesztési tanulmány Fűtésrendszer igazságtáblázata Hétköznap 17:00 előtt van Szombat 12:00 előtt van F hőmérséklet érzékelő aktuális hőmérséklet kisebb, mint a beállítás IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ

IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS IGAZ ÉrtelmetlenIGAZ IGAZ HAMIS (1) (ellentmondás). IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ Külső hőmérséklet Emeleti Földszinti kisebb, mint a erkélyajtó mosdóablak beállítás zárva zárva IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS IGAZ IGAZ HAMIS

HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ Fűtés megy IGAZ HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS IGAZ HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS 76 Wiser bolt, okosbolt – fejlesztési tanulmány Hétköznap 17:00 előtt van Szombat 12:00 előtt van F hőmérséklet érzékelő aktuális hőmérséklet kisebb, mint a beállítás HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS IGAZ HAMIS HAMIS HAMIS HAMIS

HAMIS HAMIS HAMIS HAMIS IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS Vasárnap is benne van, ekkor garantáltan nem megy a fűtés. (2) Külső hőmérséklet Emeleti Földszinti kisebb, mint a erkélyajtó mosdóablak beállítás zárva zárva HAMIS IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS IGAZ IGAZ IGAZ IGAZ HAMIS HAMIS HAMIS HAMIS Ha a termosztát igényli. (4) HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS IGAZ IGAZ HAMIS HAMIS HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS IGAZ HAMIS Fűtés megy HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS HAMIS Ha bármelyik nyílászáró nyitva van, mem megy a fűtés. (3) 77
