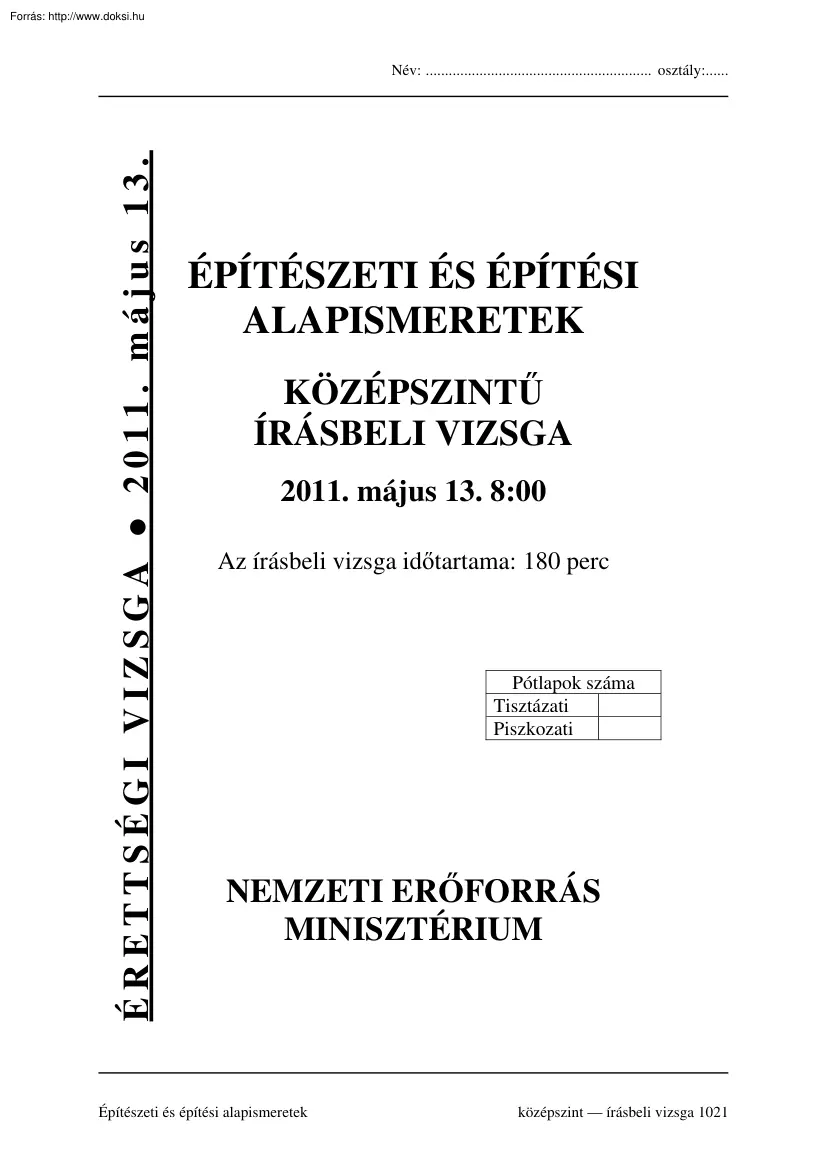

ÉRETTSÉGI VIZSGA 2011. május 13 Név: . osztály: ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA 2011. május 13 8:00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Építészeti és építési alapismeretek középszint írásbeli vizsga 1021 Építészeti és építési alapismeretek középszint Név: . osztály: Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a

feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők és vonalzók léptékvonalzó, derékszögű vonalzópár, párhuzamvonalzó, fejes vonalzó. írásbeli vizsga 1021 2 / 12 2011. május 13 Építészeti és építési alapismeretek középszint Név: . osztály: Egyszerű, rövid feladatok 1. feladat Sorolja fel a három legfontosabb kötőanyagot! 3 pont . . . 2. feladat Mit jelent a betonjelölésekben a HC, LC betűjelölés? 2 pont HC = LC = 3. feladat Húzza alá a szerves építőanyagokat! 3 pont Beton, fa, fémek, üveg, parafa, növényi rost 4. feladat 3 pont Egészítse ki a mondatokat úgy, hogy a lejtős

terepen történő alapozásra vonatkozóan az alapozási elvek igazak legyenek! Lejtős terepen az alapozás síkja nem lehet .a lejtő irányával Az alaptest lépcsős kialakításánál a „lépcső” magasságának kisebbnek kell lennie az . magasságánál, illetve cm-nél 5. feladat Írja le a cölöprács (talpgerenda) meghatározását! 2 pont . . . 6. feladat Sorolja fel a monolit vasbeton födémtípusokat szerkezeti kialakításuk szerint! 3 pont írásbeli vizsga 1021 3 / 12 2011. május 13 Építészeti és építési alapismeretek középszint Név: . osztály: 7. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon „I” betűt, a hamis állítást tartalmazó mondat után írjon „H” betűt! Az egyenes speciális pontjai azok a pontok, amelyekben a képsíkokat metszi, ezeket az egyenes nyompontjainak nevezzük. Az első nyompont (N1) benne fekszik az első képsíkban,

tehát első képsíktávolsága nulla. Az első fővonal (főegyenes) a második képsíkkal párhuzamos, és az első képsíkhoz képest általános helyzetű egyenes. 8. feladat Írja be a kipontozott részre a meghatározások helyes kiegészítését! 2 pont Az ellipszis minden pontjára nézve a vezérsugarak . állandó A hiperbola minden pontjára nézve a vezérsugarak . állandó 9. feladat Milyen lehet a térben két egyenes egymáshoz viszonyított helyzete? 3 pont 10. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon „I” betűt, a hamis állítást tartalmazó mondat után írjon „H” betűt! Síkbeli erőpárok nyomatéka a sík bármely pontjára ugyanakkora. Három erő egyensúlyának elegendő feltétele, hogy az erőkből rajzolt vektorháromszög zárt és nyílfolytonos legyen. A Gerber – tartó statikailag határozatlan többtámaszú tartó. 11. feladat Egészítse ki az

alábbi mondatot úgy, hogy az helyes állítást tartalmazzon! 2 pont Merev testre ható .hatása nem változik, ha az erőrendszerhez . lévő erőket adunk hozzá írásbeli vizsga 1021 4 / 12 2011. május 13 Építészeti és építési alapismeretek középszint Név: . osztály: 12. feladat 3 pont Írja be a felsorolt támasztóelemek mellé, hogy a támaszerő számítása során az hány ismeretlent jelent! Támasztóelem megnevezése Ismeretlenek száma Befogás Csúszó saru Fix saru 13. feladat Egészítse ki a következő mondatot úgy, hogy a színkeverésre igaz legyen! 3 pont A színkeverés során két- vagy több szín keveréséből újabb színárnyalatot lehet létrehozni. Ha egy színt . vagy keverünk, tónusról beszélünk Ha egy telített színhez . keverünk, tompább színt kapunk, mint a tiszta szín volt 14. feladat 2 pont Az alább felsorolt állításokról döntse el, hogy melyik igaz, illetve melyik hamis! Az igaz állítást tartalmazó

állítás után írjon „I” betűt, a hamis állítást tartalmazó mondat után írjon „H” betűt! A zöld nem alapszín. A lila alapszín. 15. feladat 3 pont Párosítsa a felsorolt rajztechnikákat a jellemzőik alapján! Jellemzők: 1) Papírra készített vízfestmény. 2) Vízben oldódó tintával kell előrajzolni a témát, majd víz segítségével kell összemosni a vonalakat. 3) A tárgyak kontúrjainak és formájának érzékeltetésére és háromdimenziós képek kialakítására szolgáló eljárás. Rajztechnikák: a) Vonalrajz b) Akvarell c) Lazúrozás írásbeli vizsga 1021 PÁROSÍTÁS: 1) 2) 3) 5 / 12 - . . . 2011. május 13 Építészeti és építési alapismeretek középszint Név: . osztály: Összetett feladatok A 2. A vagy a 2 B és a 4 A vagy a 4 B feladatok közül csak az egyiket kell megoldania A választott feladat jelét jól láthatóan egyértelműen karikázza be! 1. feladat 15 pont Határozza meg a kisméretű tégla (25 x

12 x 6,5 cm) testsűrűségét ( ρ t = ?), ha a hézagokkal együtt mért tömege: m = 3,09 kg! Számolja ki a tégla tömörségét (t% = ?)! A tégla sűrűsége ρ = 1800 kg/m3 Írja le a számításhoz szükséges képleteket is! írásbeli vizsga 1021 6 / 12 2011. május 13 Építészeti és építési alapismeretek középszint Név: . osztály: 2. A feladat 15 pont Számítsa ki az alábbi kéttámaszú, konzolosan túlnyúló tartó támaszerőit! Ellenőrző számítást is végezzen! Rajzolja meg a jellemző értékek feltüntetésével az alakhelyes és méretarányos T és M ábrát! írásbeli vizsga 1021 7 / 12 2011. május 13 Építészeti és építési alapismeretek középszint Név: . osztály: 2. B feladat 15 pont Határozza meg az alábbi síkbeli erőrendszer eredőjének jellemzőit (Ry , Rx , R , άR , XR)! (Az eredő helyét (XR) a megadott „O” ponttól kell meghatározni.) írásbeli vizsga 1021 8 / 12 2011. május 13

Építészeti és építési alapismeretek középszint Név: . osztály: 3. feladat 15 pont Készítse el az alábbi három vetületi képével adott kockából csonkolt test arányos és alakhelyes rekonstruált axonometrikus rajzát a nyíllal jelölt irányból nézve! nézési irány írásbeli vizsga 1021 9 / 12 2011. május 13 Építészeti és építési alapismeretek középszint Név: . osztály: 4. A feladat 15 pont Szerkessze meg 1:20 méretarányban az alábbi alaprajzi részlet - 44 cm vastag falak derékszögű falcsatlakozás téglakötésének 1. és 2 rétegét! A falszerkezet Porotherm N+F 44 falazó elemekből készül. Jelölje a szükséges habarcs kitöltéseket! (A horony-eresztékeket nem kell kirajzolni végig, csak el kell indítani.) A szerkesztést, méretek megadását, feliratozást ceruzával készítse! írásbeli vizsga 1021 10 / 12 2011. május 13 Építészeti és építési alapismeretek középszint Név: . osztály: 4. B

feladat 15 pont Egészítse ki az alábbi megkezdett részletrajzot! Kialakítandó meleg padlóburkolat: hajópadló úsztatott aljzaton. Készítse el az anyagjelöléseket, írja fel a rétegrendet, adja meg a szerkezeti vastagságokat is! A kiegészítést, anyagjelölést, feliratozást ceruzával készítse! írásbeli vizsga 1021 11 / 12 2011. május 13 Építészeti és építési alapismeretek középszint Név: . osztály: a témakör a témakör maximális elért maximális elért pontszám pontszám pontszáma pontszáma 1. 3 2. 2 3. 3 4. 3 5. 2 6. 3 7. 3 40 8. 2 9. 3 10. 3 11. 2 12. 3 13. 3 14. 2 15. 3 1. 15 2. 15 60 3. 15 4. 15 100 Az írásbeli vizsgarész pontszáma témakör a feladat sorszáma Egyszerű, rövid feladatok Összetett feladatok javító tanár Dátum: . pontszáma programba egész beírt egész számra pontszám kerekítve Egyszerű, rövid feladatok Összetett

feladatok javító tanár jegyző Dátum: . írásbeli vizsga 1021 Dátum: . 12 / 12 2011. május 13 ÉRETTSÉGI VIZSGA 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 1021 ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ NEMZETI ERŐFORRÁS MINISZTÉRIUM Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató Fontos tudnivalók A számítási feladatoknál az összefüggéseket, a számítási műveleteket és a mértékegységeket is fel kell tüntetni. A számítások helyes logikai menetére pont nem jár, csak a szakmailag pontos végeredmény értékelhető. A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult

pontszámok csak egész pontok lehetnek. írásbeli vizsga 1021 2 / 11 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató Egyszerű, rövid feladatok 1. feladat Sorolja fel a három legfontosabb kötőanyagot! 3 pont Cement, mész, gipsz 2. feladat Mit jelent a betonjelölésekben a HC, LC betűjelölés? 2 pont HC = nehézbeton LC = könnyűbeton 3. feladat Húzza alá a szerves építőanyagokat! 3 pont Beton, fa, fémek, üveg, parafa, növényi rost 4. feladat 3 pont Egészítse ki a mondatokat úgy, hogy a lejtős terepen történő alapozásra vonatkozóan az alapozási elvek igazak legyenek! Lejtős terepen az alapozás síkja nem lehet párhuzamos a lejtő irányával. Az alaptest lépcsős kialakításánál a „lépcső” magasságának kisebbnek kell lennie az alaptest magasságánál, illetve 50 cm-nél. 5. feladat Írja le a cölöprács (talpgerenda) meghatározását! 2 pont A cölöprács

(talpgerenda) tulajdonképpen egy gerendarács rendszer, amely összeköti a cölöpfejeket és lehetővé teszi a felmenő szerkezetek megépítését. (Alátámasztja a cölöpök között felépülő szerkezeteket.) 6. feladat Sorolja fel a monolit vasbeton födémtípusokat szerkezeti kialakításuk szerint! 3 pont − sík lemezfödém − bordás lemezfödémek − gombafödémek írásbeli vizsga 1021 3 / 11 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 7. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon „I” betűt, a hamis állítást tartalmazó mondat után írjon „H” betűt! Az egyenes speciális pontjai azok a pontok, amelyekben a képsíkokat metszi, ezeket az egyenes nyompontjainak nevezzük. Az első nyompont (N1) benne fekszik az első képsíkban, tehát első képsíktávolsága nulla. Az első fővonal

(főegyenes) a második képsíkkal párhuzamos, és az első képsíkhoz képest általános helyzetű egyenes. 8. feladat Írja be a kipontozott részre a meghatározások helyes kiegészítését! I I H 2 pont Az ellipszis minden pontjára nézve a vezérsugarak összege állandó. A hiperbola minden pontjára nézve a vezérsugarak különbsége állandó. 9. feladat Milyen lehet a térben két egyenes egymáshoz viszonyított helyzete? − metszik egymást − párhuzamosak − kitérőek 3 pont 10. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon „I” betűt, a hamis állítást tartalmazó mondat után írjon „H” betűt! Síkbeli erőpárok nyomatéka a sík bármely pontjára ugyanakkora. Három erő egyensúlyának elegendő feltétele, hogy az erőkből rajzolt vektorháromszög zárt és nyílfolytonos legyen. A Gerber-tartó statikailag határozatlan többtámaszú tartó. 11. feladat

Egészítse ki az alábbi mondatot úgy, hogy az helyes állítást tartalmazzon! I H H 2 pont Merev testre ható erőrendszer hatása nem változik, ha az erőrendszerhez egyensúlyban lévő erőket adunk hozzá. 12. feladat 3 pont Írja be a felsorolt támasztóelemek mellé, hogy a támaszerő számítása során az hány ismeretlent jelent! Ismeretlenek Támasztóelem megnevezése száma Befogás 3 Csúszó saru 1 Fix saru 2 írásbeli vizsga 1021 4 / 11 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 13. feladat Egészítse ki a következő mondatot úgy, hogy a színkeverésre igaz legyen! 3 pont A színkeverés során két- vagy több szín keveréséből újabb színárnyalatot lehet létrehozni. Ha egy színt fehérrel vagy feketével keverünk, tónusról beszélünk. Ha egy telített színhez szürkét keverünk, tompább színt kapunk, mint a tiszta szín volt 14. feladat 2 pont Az alább felsorolt

állításokról döntse el, hogy melyik igaz, illetve melyik hamis! Az igaz állítást tartalmazó állítás után írjon „I” betűt, a hamis állítást tartalmazó mondat után írjon „H” betűt! A zöld nem alapszín. A lila alapszín. I H 15. feladat 3 pont Párosítsa a felsorolt rajztechnikákat a jellemzőik alapján! Jellemzők: 1) Papírra készített vízfestmény. 2) Vízben oldódó tintával kell előrajzolni a témát, majd víz segítségével kell összemosni a vonalakat. 3) A tárgyak kontúrjainak és formájának érzékeltetésére és háromdimenziós képek kialakítására szolgáló eljárás. Rajztechnikák: a) Vonalrajz b) Akvarell c) Lazúrozás írásbeli vizsga 1021 PÁROSÍTÁS: 1) 2) 3) 5 / 11 - .b .c .a 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató Összetett feladatok 1. feladat 15 pont Határozza meg a kisméretű tégla (25 x 12 x 6,5 cm) testsűrűségét ( ρ t =

?), ha a hézagokkal együtt mért tömege: m = 3,09 kg! Számolja ki a tégla tömörségét (t% = ?)! A tégla sűrűsége ρ = 1800 kg/m3 Írja le a számításhoz szükséges képleteket is! Kisméretű tégla térfogata: V=axbxc V = 0,25 x 0,12 x 0,065 =0,00195 m3 m V 3,09 ρt = = 1584,62 kg/m3 0,00195 ρ tégla tömörsége: t(%) = t x 100 (%) ρ 1584,62 t(%) = x 100 (%) = 88,03% 1800 testsűrűség: ρt = 1 pont 2 pont 1 pont 5 pont 1 pont 5 pont 2. A feladat 15 pont Számítsa ki az alábbi kéttámaszú konzolosan túlnyúló tartó támaszerőit! Ellenőrző számítást is végezzen! Rajzolja meg a jellemző értékek feltüntetésével az alakhelyes és méretarányos T és M ábrát! ∑ MA = 0 − 13 * 1,2 + 37 1,8 − By 3,8 = 0 By = 13,42 kN ↑ ∑ MB = 0 − 13 * 5 + Ay 3,8 – 37 2 = 0 Ay = 36,58 kN ↑ Ellenőrzés: ∑ Fy = 0 + 13 – 36,58 + 37 – 13,42 = 0 2 pont 2 pont 1 pont Amennyiben a támaszerő számításánál a függőleges erőkre

vonatkozó egyensúlyi egyenletet alkalmazza, úgy a nyomatéki egyensúlyi egyenlettel történik a támaszerő értékének ellenőrzése. Ez a megoldás is értékelendő a megadott részpontok alapján írásbeli vizsga 1021 6 / 11 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató M1 = 0 M2 = − 13 * 1,2 = − 15,6 kNm 1 pont M3 = − 13 * 3 + 36,58 1,8 = + 26,84 kNm 1 pont (M3j = 13,42 * 2 = + 26,84 kNm Így is kiszámítható, értékelendő.) M4 = 0 Alakhelyes és méretarányos T ábra az értékek feltüntetésével 4 pont Alakhelyes és méretarányos M ábra az értékek feltüntetésével 4 pont írásbeli vizsga 1021 7 / 11 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 2. B feladat 15 pont Határozza meg az alábbi síkbeli erőrendszer eredőjének jellemzőit (Ry , Rx , R , άR , XR)! (Az eredő helyét (XR) a megadott

„O” ponttól kell meghatározni.) F1y = 32 * sin 65º = 29 kN ↓ 1 pont F1x = 32 * cos 65º = 13,52 kN ← 1 pont Ry = 29 + 14 = 43 kN ↓ 2 pont Rx = 6,5 – 13,52 = − 7,02 kN ← 2 pont R= 432 + 7,02 2 = 43,57 kN 2 pont 43 ά = 80, 73º (vízszintessel bezárt szög) = 6, 125 ⇒ 7,02 (Más szögfüggvénnyel számított helyes érték is értékelendő.) tg ά = 2 pont ∑ Mo = + 29 * 3,6 – 13,52 5,2 + 6,5 2,5 + 14 5,3 = + 124, 55 kNm 3 pont 43 * XR = 124,55 ⇒ XR = 2,9 m (O ponttól jobbra) 2 pont írásbeli vizsga 1021 8 / 11 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 3. feladat 15 pont Készítse el az alábbi három vetületi képével adott kockából csonkolt test arányos és alakhelyes rekonstruált axonometrikus rajzát a nyíllal jelölt irányból nézve! nézési irány Értékelés: Helyes tömegvázlat: 6 pont Jó arányok: 3 pont Helyes nézési irány: 3 pont

Kivitel, esztétika: 3 pont írásbeli vizsga 1021 (Az ábra a beszerkesztés miatt torzulhat.) 9 / 11 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 4. A feladat 15 pont Szerkessze meg 1:20 méretarányban az alábbi alaprajzi részlet - 44 cm vastag falak derékszögű falcsatlakozás téglakötésének 1. és 2 rétegét! A falszerkezet Porotherm N+F 44 falazó elemekből készül. Jelölje a szükséges habarcs kitöltéseket! (A horony-eresztékeket nem kell kirajzolni végig, csak el kell indítani.) A szerkesztést, méretek megadását, feliratozást ceruzával készítse! Forrás: PTH katalógusábra Értékelés: A téglakötés első rétegének helyes rajza: 4 pont A téglakötés második rétegének helyes rajza: 4 pont Habarcskitöltés jelölése: 2 pont Horonyereszték rajzi ábrázolása: 2 pont Feliratozás: 2 pont Kivitel, esztétika: 1 pont Az ábra méretaránya a beszerkesztés miatt

torzulhat. (Minden más helyes szerkezeti megoldás értékelendő.) írásbeli vizsga 1021 10 / 11 2011. május 13 Építészeti és építési alapismeretek középszint Javítási-értékelési útmutató 4. B feladat 15 pont Egészítse ki az alábbi megkezdett részletrajzot! Kialakítandó meleg padlóburkolat: hajópadló úsztatott aljzaton. Készítse el az anyagjelöléseket, írja fel a rétegrendet, adja meg a szerkezeti vastagságokat is! A kiegészítést, anyagjelölést, feliratozást ceruzával készítse! falazat födémszerkezet Forrás: Bársony István – Schiszler Attila –Walter Péter: Magasépítéstan II. 242 oldal Értékelés: Úsztatott rétegrend kialakítása – 5 pont Fal és padlócsatlakozás helyes lezárása – 2 pont Anyagjelölések – 3 pont Rétegrend felírása, szerkezeti vastagságok megadása – 5 pont (Minden helyes szerkezeti kialakítás értékelendő.) írásbeli vizsga 1021 11 / 11 2011. május 13
