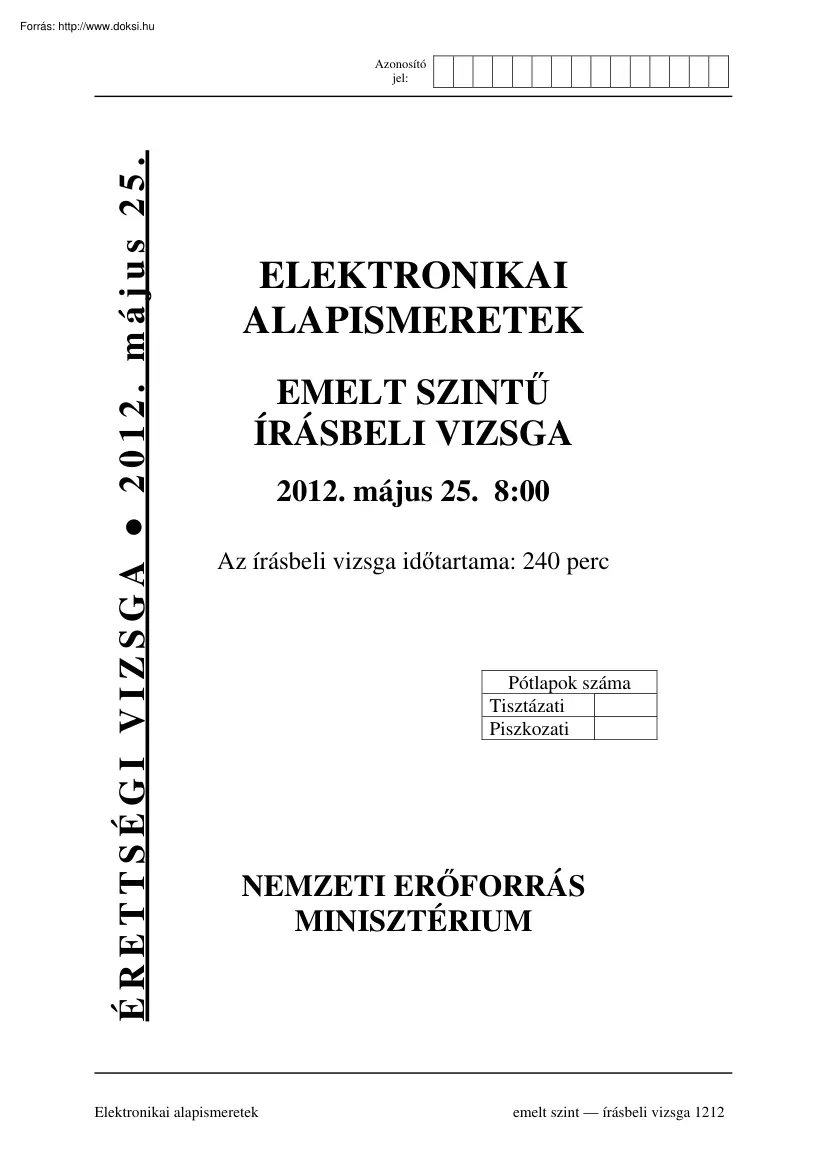

ÉRETTSÉGI VIZSGA 2012. május 25 Azonosító jel: ELEKTRONIKAI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA 2012. május 25 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Elektronikai alapismeretek emelt szint írásbeli vizsga 1212 Elektronikai alapismeretek emelt szint Azonosító jel: Fontos tudnivalók Az írásbeli dolgozat megoldásához segédeszközként csak szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép, rajzeszközök, sablonok és vonalzók használhatók. Az íráshoz kék színű tollat, a rajzoláshoz grafitceruzát kell használni. Az egyszerű, rövid feladatokat a feladatlapon, a kérdések alatt rendelkezésre álló szabad helyen kell megoldani Az összetett feladatok megoldása a felügyelőtanárok által kiosztott pótlapokon történik. A pótlapokat lapszámozással kell ellátni, és fel kell tüntetni rajtuk az azonosító jelet.

A számítást igénylő feladatoknál ügyelni kell az összefüggés (képlet) helyes felírására, a szakszerű behelyettesítésre és a helyes számolásra. Ezek bármelyikének hiánya pontlevonást jelent A végeredmény csak akkor fogadható el teljes pontszámmal, ha annak számértéke és mértékegysége kifogástalan. A feladatok megoldásánál ügyelni kell az írásbeli dolgozat rendezettségére, az áttekinthetőségre, a szabványos jelölések alkalmazására, a műszaki, formai és esztétikai elvárásoknak való megfelelésre. Ezek hiánya pontlevonást jelent A megoldásban az esetleges hibás részeket egy ferde vonallal kell áthúzni A megoldási időn belül lehetőség van tisztázat készítésére is. Ebben az esetben egy „Piszkozat” és egy „Tisztázat” készül folyamatos oldalszámozással írásbeli vizsga 1212 2/8 2012. május 25 Elektronikai alapismeretek emelt szint Azonosító jel: Egyszerű, rövid feladatok Maximális

pontszám: 40 1.) A táblázatnak egy ohmos ellenálláson fellépő teljesítmény feszültségfüggését kell kifejeznie. Az ellenállás értéke nem változik Egészítse ki a táblázatot! (3 pont) U (V) P (W) 10 20 30 40 50 2 2.) Határozza meg egy árammérő söntellenállásának értékét! Az alapműszer méréshatára I0 = 100 μA, belső ellenállása R0 = 1 kΩ. Az új méréshatár I = 10 mA (3 pont) RS = 3.) Határozza meg egy síkkondenzátor kapacitását az alábbi adatok alapján! A ⋅s d = 0,4 mm A = 40 cm 2 εr = 4 ε 0 = 8,86 ⋅ 10 −12 V⋅m (4 pont) C= 4.) Határozza meg az indukált feszültséget, ha egy N = 250 menetszámú tekercsben a fluxus Δt = 0,4 s idő alatt egyenletes sebességgel Φ1 = 0,1 Vs értékről Φ2 = 0,5 Vs értékre nő! (3 pont) Ui = 5.) Határozza meg egy Ueff = 4 V, f = 10 kHz szinuszos váltakozó feszültség pillanatnyi értékét a negatív félperiódus kezdetétől számított t = 10 µs időpontban! (4 pont) u=

6.) Határozza meg egy soros R-L-C rezgőkör kondenzátorán fellépő feszültség csúcsértékét! Adatok: R = 15 Ω, XL = 750 Ω, XC = 750 Ω, a szinuszos tápfeszültség effektív értéke U = 3 V. (3 pont) ∧ UC = 7.) Számítsa ki az Au = 10 feszültségerősítésű, Rbe = 1,5 kΩ bemeneti ellenállású, (3 pont) Rt = 15 Ω ellenállással terhelt erősítő teljesítményerősítését dB-ben! ap = írásbeli vizsga 1212 3/8 2012. május 25 Elektronikai alapismeretek emelt szint Azonosító jel: 8.) Rajzoljon Darlington-kapcsolást 1db NPN és 1db PNP tranzisztor felhasználásával! A Darlington-kapcsolásnak NPN tranzisztorként kell viselkednie. Jelölje a Darlingtonkapcsolás kivezetéseit (C, B, E)! (3 pont) 9.) Határozza meg egy terhelt közös emitteres erősítő alapkapcsolás feszültségerősítését! Adatok: h11E = 3 kΩ, h21E = 150, h22E = 20 µS, RC = 2 kΩ, Rt = 3 kΩ. (4 pont) A ut = 10.) Határozza meg egy negatívan visszacsatolt

erősítő feszültségerősítését! A nyílthurkú erősítő feszültségerősítése Au = 100, a visszacsatolási tényező β = 0,1. (3 pont) A uv = 11.) Írja fel az alábbi logikai függvény szabályos (kanonikus) algebrai alakját! A legnagyobb helyi értékű változót A-val jelölje! A függvényt nem kell egyszerűsítenie. (3 pont) F 4 = Σ 4 (0, 5, 8, 12) F4 = 12.) Egyszerűsítse grafikus módszerrel az alábbi logikai függvényt! A legnagyobb helyi értékű változót A-val jelöltük. (4 pont) F3 = A ⋅ B ⋅ C + A ⋅ B ⋅ C + A ⋅ B ⋅ C + A ⋅ B ⋅ C + A ⋅ B ⋅ C + A ⋅ B ⋅ C F3 = írásbeli vizsga 1212 4/8 2012. május 25 Azonosító jel: Elektronikai alapismeretek emelt szint Összetett feladatok Maximális pontszám: 60 1. feladat Maximális pontszám: 15 Aktív kétpólus számítása Aktív kétpólus R1 R3 R2 Ug A R4 It Rt Uk Adatok: Ug = 15 V R1 = 150 Ω R3 = 100 Ω R2 = 300 Ω R4 = 200 Ω B Feladatok: a) Határozza meg

az aktív kétpólus kapocsfeszültségét terhelés nélküli esetben (Uk0)! b) Határozza meg az aktív kétpólus belső ellenállását (Rb)! c) Határozza meg a kapocsfeszültség (Uk) és a leadott teljesítmény (P) értékét teljesítményillesztés esetén! d) Mekkora áram folyik az A-B kapcsok közé iktatott rövidzáron át (Iz)? Mekkora villamos teljesítmény alakul ilyenkor hővé a szaggatott vonallal körülvett aktív kétpóluson belül (Pb)? 2. feladat Maximális pontszám: 15 R-L-C hálózat számítása Generátor Ig Rg U C R Adatok: Ig = 200 µA L = 2 mH L Rg = 40 kΩ R = 60 kΩ A rezonancia frekvencia értéke: f0 = 100 kHz Feladatok: a) b) c) d) e) Határozza meg a rezgőköri kapacitás értékét (C)! Határozza meg a rezgőkörön fellépő feszültséget rezonancia-frekvencián (U0)! Határozza meg az induktív és a kapacitív reaktanciát f = 90 kHz frekvencián (XL, XC)! Számítsa ki az Rg-R-L-C hálózat impedanciáját f = 90 kHz

frekvencián (Z)! Határozza meg a rezgőkörön fellépő feszültséget f = 90 kHz frekvencián (U)! írásbeli vizsga 1212 5/8 2012. május 25 Elektronikai alapismeretek emelt szint Azonosító jel: 3. feladat Maximális pontszám: 15 Kisfrekvenciás erősítő számítása R5 Rg Be C1 Ug Ube IC1 IC2 R4 C2 Ki R3 R1 Uki R6 R2 Rt Adatok: R1 = 60 kΩ Ug = 50 mV R2 = 75 kΩ Rg = 20 kΩ R3 = 300 kΩ C2 = 10 µF R4 = 10 kΩ Rt = 5 kΩ R5 = 200 kΩ A műveleti erősítők a b), c), d) és e) feladat számításánál ideálisnak tekinthetők. A kondenzátorok kapacitív reaktanciáját csak a d) és e) feladatnál kell figyelembe venni. Feladatok: a) Határozza meg az R6 kompenzáló ellenállás értékét! b) Határozza meg az erősítő feszültségerősítését viszonyszámként (Au) és dB-ben (au)! c) Határozza meg Ube és Uki, valamint az Rt terhelésen fellépő teljesítmény (Pki) értékét! d) Határozza meg C1 értékét, ha a bemeneti

csatoló tag alsó határfrekvenciája fh1 = 5 Hz! A számításnál vegye figyelembe a vezérlő jelforrás belső ellenállását is! e) Határozza meg a C2-Rt kimeneti csatoló tag határfrekvenciáját (fh2)! 4. feladat Maximális pontszám: 15 Logikai függvények átalakítása és megvalósítása Adottak az alábbi logikai függvények: F14 = Π 4 (0, 1, 3, 5, 6, 8, 9, 11, 12,14) + Σ 4 (0, 4, 9, 10, 12) F24 = Π 4 (1, 2, 3, 9, 10, 11, 13, 15) Feladatok: a) Írja fel az F14 logikai függvény diszjunktív sorszámos alakját! b) Egyszerűsítse az F14 logikai függvényt grafikus módszerrel! A legnagyobb helyi értékű változót A-val jelölje! c) Egyszerűsítse az F24 logikai függvényt grafikus módszerrel! A legnagyobb helyi értékű változót A-val jelölje! d) Valósítsa meg az egyszerűsített F24 függvényt NOR kapukkal! A változók csak ponált alakban állnak rendelkezésre. írásbeli vizsga 1212 6/8 2012. május 25 Elektronikai alapismeretek

emelt szint írásbeli vizsga 1212 Azonosító jel: 7/8 2012. május 25 Elektronikai alapismeretek emelt szint témakör Egyszerű, rövid feladatok Összetett feladatok Azonosító jel: a témakör a témakör maximális elért maximális elért pontszám pontszám pontszáma pontszáma 1. 3 2. 3 3. 4 4. 3 5. 4 6. 3 40 7. 3 8. 3 9. 4 10. 3 11. 3 12. 4 1. 15 2. 15 60 3. 15 4. 15 Az írásbeli vizsgarész pontszáma 100 a feladat sorszáma javító tanár Dátum: . pontszáma programba egész beírt egész számra pontszám kerekítve Egyszerű, rövid feladatok Összetett feladatok javító tanár jegyző Dátum: . írásbeli vizsga 1212 Dátum: . 8/8 2012. május 25 ÉRETTSÉGI VIZSGA 2012. május 25 Elektronikai alapismeretek emelt szint Javítási-értékelési útmutató 1212 ELEKTRONIKAI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI

ÚTMUTATÓ NEMZETI ERŐFORRÁS MINISZTÉRIUM Elektronikai alapismeretek emelt szint Javítási-értékelési útmutató Egyszerű, rövid feladatok Maximális pontszám: 40 1.) A táblázatnak egy ohmos ellenálláson fellépő teljesítmény feszültségfüggését kell kifejeznie. Az ellenállás értéke nem változik Egészítse ki a táblázatot! U (V) 10 20 30 40 50 P (W) 0,5 2 4,5 8 12,5 3 pont 2.) Határozza meg egy árammérő söntellenállásának értékét! Az alapműszer méréshatára I0 = 100 μA, belső ellenállása R0 = 1 kΩ. Az új méréshatár I = 10 mA RS = I0 ⋅ R 0 0,1 mA ⋅ 1 kΩ = = 10,1 Ω I − I0 10 mA − 0,1 mA 3 pont 3.) Határozza meg egy síkkondenzátor kapacitását az alábbi adatok alapján! A ⋅s A = 40 cm 2 d = 0,4 mm εr = 4 ε 0 = 8,86 ⋅ 10 −12 V⋅m C = ε0 ⋅ εr ⋅ A 4 ⋅ 10 −3 m 2 A ⋅s = 8,86 ⋅ 10 −12 ⋅4⋅ = 354,4 pF d V⋅m 4 ⋅ 10 −4 m 4 pont 4.) Határozza meg az indukált

feszültséget, ha egy N = 250 menetszámú tekercsben a fluxus Δt = 0,4 s idő alatt egyenletes sebességgel Φ1 = 0,1 Vs értékről Φ2 = 0,5 Vs értékre nő! Ui = N ⋅ Φ 2 − Φ1 0,5 Vs − 0,1 Vs = 250 ⋅ = 250 V Δt 0,4 s 3 pont 5.) Határozza meg egy Ueff = 4 V, f = 10 kHz szinuszos váltakozó feszültség pillanatnyi értékét a negatív félperiódus kezdetétől számított t = 10 µs időpontban! 1 u = − 2 ⋅ U eff ⋅ sin 2 ⋅ π ⋅ f ⋅ t = − 2 ⋅ 4 V ⋅ sin 360 0 ⋅ 10 4 ⋅ 10 −5 s = − 3,33 V 4 pont s 6.) Határozza meg egy soros R-L-C rezgőkör kondenzátorán fellépő feszültség csúcsértékét! Adatok: R = 15 Ω, XL = 750 Ω, XC = 750 Ω, a szinuszos tápfeszültség effektív értéke U = 3 V. ∧ UC = 2 ⋅ 3V U ⋅ XC = 2 ⋅ ⋅ 750 Ω = 212 V R 15 Ω 3 pont 7.) Számítsa ki az Au = 10 feszültségerősítésű, Rbe = 1,5 kΩ bemeneti ellenállású, Rt = 15 Ω ellenállással terhelt erősítő teljesítményerősítését

dB-ben! ⎛ R a p = 10 ⋅ lg ⎜⎜ A 2u ⋅ be Rt ⎝ írásbeli vizsga 1212 ⎞ ⎛ 1,5 kΩ ⎞ ⎟⎟ = 10 ⋅ lg ⎜⎜10 2 ⋅ ⎟⎟ = 40 dB 15 Ω ⎠ ⎝ ⎠ 2/9 3 pont 2012. május 25 Elektronikai alapismeretek emelt szint Javítási-értékelési útmutató 8.) Rajzoljon Darlington-kapcsolást 1db NPN és 1db PNP tranzisztor felhasználásával! A Darlington-kapcsolásnak NPN tranzisztorként kell viselkednie. Jelölje a Darlingtonkapcsolás kivezetéseit (C, B, E)! C T2 B 3 pont T1 E 9.) Határozza meg egy terhelt közös emitteres erősítő alapkapcsolás feszültségerősítését! Adatok: h11E = 3 kΩ, h21E = 150, h22E = 20 µS, RC = 2 kΩ, Rt = 3 kΩ. A ut = − h 21E h 11E ⎞ ⎛ 1 ⎞ 150 ⎛ 1 ⋅ ⎜⎜ × 2 kΩ × 3 kΩ ⎟⎟ = − 58,6 4 pont ⋅ ⎜⎜ × R C × R t ⎟⎟ = − 3 kΩ ⎝ 20 μS ⎠ ⎠ ⎝ h 22 E 10.) Határozza meg egy negatívan visszacsatolt erősítő feszültségerősítését! A nyílthurkú erősítő

feszültségerősítése Au = 100, a visszacsatolási tényező β = 0,1. A uv = Au 100 = = 9,09 1 + β ⋅ A u 1 + 0,1 ⋅ 100 3 pont 11.) Írja fel az alábbi logikai függvény szabályos (kanonikus) algebrai alakját! A legnagyobb helyi értékű változót A-val jelölje! A függvényt nem kell egyszerűsítenie. F 4 = Σ 4 (0, 5, 8, 12) F4 = A ⋅ B ⋅ C ⋅ D + A ⋅ B ⋅ C ⋅ D + A ⋅ B ⋅ C ⋅ D + A ⋅ B ⋅ C ⋅ D 3 pont 12.) Egyszerűsítse grafikus módszerrel az alábbi logikai függvényt! A legnagyobb helyi értékű változót A-val jelöltük. F3 = A ⋅ B ⋅ C + A ⋅ B ⋅ C + A ⋅ B ⋅ C + A ⋅ B ⋅ C + A ⋅ B ⋅ C + A ⋅ B ⋅ C B 10 11 13 A 4 2 15 17 16 F3 = A ⋅ B + A ⋅ B + C 4 pont C írásbeli vizsga 1212 3/9 2012. május 25 Elektronikai alapismeretek emelt szint Javítási-értékelési útmutató Összetett feladatok Maximális pontszám: 60 1. feladat a) Maximális pontszám: 15 U k0 = U g ⋅ R 2 × (R 3 + R 4

) R4 ⋅ R 1 + [R 2 × (R 3 + R 4 )] R 3 + R 4 U k 0 = 15 V ⋅ 300 Ω × (100 Ω + 200 Ω ) 200 Ω ⋅ = 5V 150 Ω + [300 Ω × (100 Ω + 200 Ω )] 100 Ω + 200 Ω 4 pont b) R b = [(R 1 × R 2 ) + R 3 ]× R 4 = [(150 Ω × 300 Ω ) + 100 Ω]× 200 Ω = 100 Ω 3 pont c) U k = U k0 ⋅ Rt Rt 100 Ω = U k0 ⋅ = 5V ⋅ = 2,5 V 2⋅Rb 2 ⋅ 100 Ω Rb + Rt 2 pont P= U 2k U 2k (2,5 V ) = = = 62,5 mW Rt Rb 100 Ω 2 pont Iz = U k0 5V = = 50 mA R b 100 Ω 1 pont Pb = (15 V )2 = 1W R 1 + (R 2 × R 3 ) 150 Ω + (300 Ω × 100 Ω ) 3 pont 2 d) U g2 = 2. feladat Maximális pontszám: 15 1 1 = = 1,27 nF 2 2 5 4 ⋅ π ⋅ f 0 ⋅ L 4 ⋅ π ⋅ 10 Hz 2 ⋅ 2 ⋅ 10 −3 H a) C= b) U 0 = Ig ⋅ Z0 = Ig c) X L = 2 ⋅ π ⋅ f 0 ⋅ L = 2 ⋅ π ⋅ 9 ⋅ 10 4 Hz ⋅ 2 ⋅ 10 −3 H = 1,13 kΩ XC = d) ( ) ⋅ (R × R ) = 2 ⋅ 10 2 −4 g ( ) A ⋅ 4 ⋅ 10 4 Ω × 6 ⋅ 10 4 Ω = 4,8 V 2 pont 2 pont 1 1 = = 1,39 kΩ 4 2 ⋅ π ⋅ f ⋅ C 2 ⋅ π ⋅ 9 ⋅

10 Hz ⋅ 1,27 ⋅ 10 −9 F 2 pont 1 Z= (R 1 × R) 2 g ⎛ 1 1 + ⎜⎜ − ⎝ XL XC ⎞ ⎟⎟ ⎠ 2 1 Z= (40 ⋅ 10 e) 3 pont 1 3 Ω × 60 ⋅ 10 3 Ω ) 2 ⎛ ⎞ 1 1 ⎟⎟ + ⎜⎜ − 3 3 ⎝ 1,13 ⋅ 10 Ω 1,39 ⋅ 10 Ω ⎠ U = I g ⋅ Z = 2 ⋅ 10 −4 A ⋅ 5,85 ⋅ 10 3 Ω = 1,17 V írásbeli vizsga 1212 4/9 2 = 5,85 kΩ 5 pont 1 pont 2012. május 25 Elektronikai alapismeretek emelt szint Javítási-értékelési útmutató 3. feladat Maximális pontszám: 15 a) R 6 = R 4 × R 5 = 10 kΩ × 200 kΩ = 9,52 kΩ 1 pont b) ⎛ R ⎞ ⎛ R ⎞ ⎛ 300 kΩ ⎞ ⎛ 200 kΩ ⎞ ⎟⋅⎜− ⎟ = − 100 A u = ⎜⎜1 + 3 ⎟⎟ ⋅ ⎜⎜ − 5 ⎟⎟ = ⎜⎜1 + 75 kΩ ⎟⎠ ⎜⎝ 10 kΩ ⎟⎠ ⎝ R2 ⎠ ⎝ R4 ⎠ ⎝ 3 pont a u = 20 ⋅ lg A u = 20 ⋅ lg − 100 = 40 dB 1 pont c) U be = U g ⋅ R1 60 kΩ = 50 mV ⋅ = 37,5 mV R g + R1 20 kΩ + 60 kΩ 2 pont U ki = A u ⋅ U be = −100 ⋅ 37,5 mV = −3,75 V 1 pont U2 (−

3,75 V ) = 2,81 mW Pki = ki = Rt 5 ⋅ 10 3 Ω 2 pont 2 d) C1 = 1 1 = = 398 nF 2 ⋅ π ⋅ f h1 ⋅ (R g + R 1 ) 2 ⋅ π ⋅ 5 Hz ⋅ 20 ⋅ 10 3 Ω + 60 ⋅ 10 3 Ω 3 pont e) f h2 = 1 1 = = 3,18 Hz −5 2 ⋅ π ⋅ C 2 ⋅ R t 2 ⋅ π ⋅ 10 F ⋅ 5 ⋅ 10 3 Ω 2 pont ( írásbeli vizsga 1212 5/9 ) 2012. május 25 Elektronikai alapismeretek emelt szint Javítási-értékelési útmutató 4. feladat a) Maximális pontszám: 15 F14 = Π 4 (0, 1, 3, 5, 6, 8, 9, 11, 12,14 ) + Σ 4 (0, 4, 9, 10, 12) F14 = Σ 4 (0, 2, 5, 8, 11, 13) + Σ 4 (0, 4, 9, 10, 12 ) F14 = Σ 4 (0, 2, 4, 5, 8, 9, 10, 11, 12, 13) 3 pont C b) 10 A 1 3 12 14 15 7 6 112 113 15 14 B F14 = A ⋅ B + B ⋅ C + B ⋅ D 1 8 1 9 111 110 4 pont D c) C A 115 12 111 110 8 19 0 11 4 5 13 12 7 6 D d) 113 B 14 ( )( F24 = (A + D ) ⋅ B + C ⋅ B + D B ) 4 pont D ( )( ) 1 F24 ( )( ) F24 = (A + D ) ⋅ B + C ⋅ B + D = (A + D ) ⋅ B + C ⋅ B + D = A + D + B

+ C + B + D A B 1 1 C 1 1 D írásbeli vizsga 1212 4 pont 6/9 2012. május 25 Elektronikai alapismeretek emelt szint Javítási-értékelési útmutató Az írásbeli vizsga értékelésének szabályai Az egyszerű, rövid feladatok és az összetett feladatok megoldásának értékelésénél kötelező a központilag összeállított javítási útmutatónak megfelelés. A tényleges pontszámokat – a számolást (méretezést) is igénylő megoldások értékelésénél – az alábbi táblázat alapján kell kialakítani: Minőségi szempontok Mennyiségi szempontok Elemei • a megoldottság szintje Aránya 70% Elemei • • • • A feladat megoldásának dokumentálása Aránya a megoldás logikája kreativitás pontosság a mértékegységek használata Elemei • • • 20% • Aránya rendezettség áttekinthetőség szabványos jelölések alkalmazása műszaki, formai és esztétikai elvárásoknak megfelelés 10% A maximális

pontszám tehát csak akkor adható meg, ha a megoldás a mennyiségi szempontok mellett a minőségi szempontokat és a feladat megoldásának dokumentálására vonatkozó elvárásokat maradéktalanul kielégíti. Az egyszerű, rövid feladatok pontozása 1. kérdés (3 pont) Hibátlan kitöltés 3 pont. Egy hiba esetén 2 pont, két hiba esetén 1 pont, kettőnél több hiba esetén 0 pont. A kitöltetlen cellákat is hibának kell tekinteni 2. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. 3. kérdés (4 pont) Képlet 2 pont, behelyettesítés 1 pont, eredmény 1 pont. 4. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. 5. kérdés (4 pont) Képlet 2 pont, behelyettesítés 1 pont, eredmény 1 pont. 6. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. 7. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. 8. kérdés (3 pont) Hibátlan kapcsolás 2 pont, szabványos

rajzjelek 1 pont. Működésképtelenséget eredményező kapcsolásra pont egyáltalán nem adható. 9. kérdés (4 pont) Képlet 2 pont, behelyettesítés 1 pont, eredmény 1 pont. írásbeli vizsga 1212 7/9 2012. május 25 Elektronikai alapismeretek emelt szint Javítási-értékelési útmutató 10. kérdés (3 pont) Képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. 11. kérdés (3 pont) Hibátlan szabályos alak 3 pont. Egy term hibája esetén 2 pont, több hiba esetén 0 pont 12. kérdés (4 pont) Hibátlan, helyesen kitöltött grafikus tábla 2 pont. Kifogástalan egyszerűsítés 2 pont A feladatok mennyiségi értékelésének általános szabályai A megoldási útmutatótól eltérő, de szakmailag jó megoldásokat is el kell fogadni a feltüntetett pontszámokkal. A feladatra (részfeladatra) adható maximális pontszámot csak akkor kaphatja meg a vizsgázó, ha a képletbe az adatokat szakszerűen behelyettesíti, és így számítja ki a

végeredményt. Az adatok normál alakban történő használatát indokolt esetben kell megkövetelni. A végeredmény csak akkor fogadható el teljes pontszámmal, ha az eredmény számértéke és mértékegysége is kifogástalan. A részkérdésekre adható legkisebb pontszám 1 pont, tört pontszám nem adható. Összefüggő részkérdések esetén, ha hibás valamelyik részfeladat eredménye, akkor a hibás eredmény következő részfeladatban (részfeladatokban) történt felhasználása esetén a kifogástalan megoldásokra a feltüntetett pontokat kell adni. Mindazonáltal értelemszerűen pontlevonást eredményez, ha: - a továbbvitt részeredmény szakmailag egyértelműen lehetetlen, illetve extrém, - a felhasznált részeredmény csökkenti az utána következő részfeladat(ok) megoldásának bonyolultságát. Az összetett feladatok pontozása 1. feladat Maximális pontszám: 15 a) Uk0 számításánál képlet 2 pont, behelyettesítés 1 pont, eredmény 1 pont.

Maximum 4 pont. b) Rb számításánál képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. Maximum 3 pont. c) Uk számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. P számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Maximum 4 pont. d) Iz meghatározása 1 pont. Pb számításánál képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. Maximum 4 pont. 2. feladat Maximális pontszám: 15 a) C számításánál képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. Maximum 3 pont. b) U0 számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Maximum 2 pont. írásbeli vizsga 1212 8/9 2012. május 25 Elektronikai alapismeretek emelt szint Javítási-értékelési útmutató c) XL számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. XC számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Maximum 4 pont. d) Z számításánál képlet 2 pont,

behelyettesítés 1 pont, eredmény 2 pont. Maximum 5 pont. e) U meghatározása 1 pont. Maximum 1 pont. 3. feladat Maximális pontszám: 15 a) R6 meghatározása 1 pont. Maximum 1 pont. b) Au meghatározásánál képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. au meghatározása 1 pont. Maximum 4 pont. c) Ube számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Uki meghatározása 1 pont. Pki számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Maximum 5 pont. d) C1 meghatározásánál képlet 1 pont, behelyettesítés 1 pont, eredmény 1 pont. Maximum 3 pont. e) fh2 számításánál képlet 1 pont, behelyettesítés és eredmény 1 pont. Maximum 2 pont. 4. feladat Maximális pontszám: 15 a) Konjunktív-diszjunktív átalakítási részfeladat 2 pont. A teljes diszjunktív függvény megadása 1 pont. Maximum 3 pont. b) Kitöltött grafikus tábla 2 pont, kifogástalan egyszerűsítés 2 pont. Maximum 4 pont. c) Kitöltött

grafikus tábla 2 pont, kifogástalan egyszerűsítés 2 pont. Maximum 4 pont. d) Kifogástalan megvalósítás 4 pont. Logikailag helyes, de a megadottnál több kaput tartalmazó megoldás esetén maximum 2 pont adható. Az algebrai alak átírásának hiánya nem jár pontlevonással. Maximum 4 pont. A fenti pontszámok a mennyiségi szempontokat veszik figyelembe. Az így kapott pontszámok a táblázat által megadott mértékben csökkenthetők, ha a minőségi szempontok nem érvényesülnek, vagy a feladat megoldásának dokumentálása kifogásolható A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga 1212 9/9 2012. május 25
