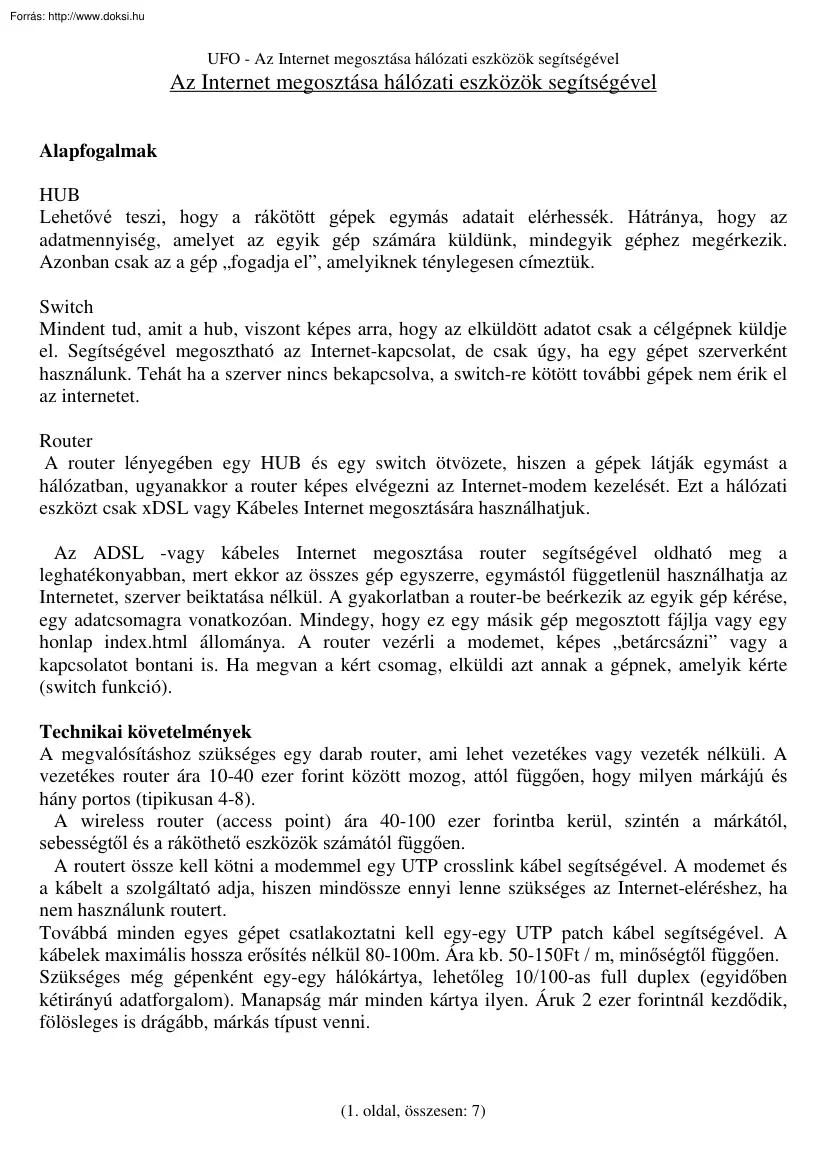

UFO - Az Internet megosztása hálózati eszközök segítségével Az Internet megosztása hálózati eszközök segítségével Alapfogalmak HUB Lehetővé teszi, hogy a rákötött gépek egymás adatait elérhessék. Hátránya, hogy az adatmennyiség, amelyet az egyik gép számára küldünk, mindegyik géphez megérkezik. Azonban csak az a gép „fogadja el”, amelyiknek ténylegesen címeztük. Switch Mindent tud, amit a hub, viszont képes arra, hogy az elküldött adatot csak a célgépnek küldje el. Segítségével megosztható az Internet-kapcsolat, de csak úgy, ha egy gépet szerverként használunk. Tehát ha a szerver nincs bekapcsolva, a switch-re kötött további gépek nem érik el az internetet. Router A router lényegében egy HUB és egy switch ötvözete, hiszen a gépek látják egymást a hálózatban, ugyanakkor a router képes elvégezni az Internet-modem kezelését. Ezt a hálózati eszközt csak xDSL vagy Kábeles Internet megosztására

használhatjuk. Az ADSL -vagy kábeles Internet megosztása router segítségével oldható meg a leghatékonyabban, mert ekkor az összes gép egyszerre, egymástól függetlenül használhatja az Internetet, szerver beiktatása nélkül. A gyakorlatban a router-be beérkezik az egyik gép kérése, egy adatcsomagra vonatkozóan. Mindegy, hogy ez egy másik gép megosztott fájlja vagy egy honlap index.html állománya A router vezérli a modemet, képes „betárcsázni” vagy a kapcsolatot bontani is. Ha megvan a kért csomag, elküldi azt annak a gépnek, amelyik kérte (switch funkció). Technikai követelmények A megvalósításhoz szükséges egy darab router, ami lehet vezetékes vagy vezeték nélküli. A vezetékes router ára 10-40 ezer forint között mozog, attól függően, hogy milyen márkájú és hány portos (tipikusan 4-8). A wireless router (access point) ára 40-100 ezer forintba kerül, szintén a márkától, sebességtől és a ráköthető eszközök

számától függően. A routert össze kell kötni a modemmel egy UTP crosslink kábel segítségével. A modemet és a kábelt a szolgáltató adja, hiszen mindössze ennyi lenne szükséges az Internet-eléréshez, ha nem használunk routert. Továbbá minden egyes gépet csatlakoztatni kell egy-egy UTP patch kábel segítségével. A kábelek maximális hossza erősítés nélkül 80-100m. Ára kb 50-150Ft / m, minőségtől függően Szükséges még gépenként egy-egy hálókártya, lehetőleg 10/100-as full duplex (egyidőben kétirányú adatforgalom). Manapság már minden kártya ilyen Áruk 2 ezer forintnál kezdődik, fölösleges is drágább, márkás típust venni. (1. oldal, összesen: 7) UFO - Az Internet megosztása hálózati eszközök segítségével A router beállítása Mivel minden router adminisztrációs felülete különböző, ezért nem konkrét lépéseket, hanem olyan funkciókat mutatok be, amelyek minden routerben megtalálhatók. Mindenütt

feltüntetem a beállítás magyar megfelelőjét is.  Set Time Zone (Időzóna beállítása): Budapest (GMT +01:00)  Administrator Password (Rendszergazda-jelszó): a router felületéhez szükséges jelszó beállítása  Remote Management (távoli adminisztráció): Beállítható, hogy az Internet egy másik pontjából érhessük el routerünk beállításait. Megadható, hogy milyen IP címről fogadjon el belépési szándékot.  Connection Type (a kapcsolódás típusa): o Dynamic IP (Cable modem): az adatokat a szolgáltatótól kapjuk o Static IP (xDSL): Ha fix-IP-s csomagot vettünk o PPoE (xDSL): a hagyományos betárcsázós ADSL-hez o DNS (fix IP): a szolgáltató adja meg o Dynamic DNS: DynDns szolgáltatáshoz szükséges, később kitérek rá  IP Pool Starting/Ending Address: megadható, hogy milyen tartományba kerüljön a gépeknek kiosztott IP cím  Lease Time: A címbérlet időtartama, legyen Forever-re állítva  Virtual Server:

lehetséges egy vagy több port nyitása a külvilág számára (ld. később)  Block WAN ping: ha valaki megpingeli az IP címünket, azt fogja neki válaszolni a program, hogy nem jött válasz. Így a gépünk lényegében láthatatlanná (stealth) válik  Client Filtering: segítségével adott IP-ről érkező kéréseket korlátozhatunk, akár megadott időtartamra vonatkozóan is. (Pl a kettes gép csak 18-22h között netezhet) (2. oldal, összesen: 7) UFO - Az Internet megosztása hálózati eszközök segítségével Fájlcserélők programok és a router Mivel a router tűzfala az összes bejövő adatot blokkolja, tehát lezárja a portokat (stealth), így ha pl. DC-t szeretnénk használni, akkor ahhoz, hogy más letölthessen tőlünk, nyitni kell egy portot. Ami az Internetről erre a portra érkezik, azt kell átirányítanunk (redirect) a hálókártyánk IP címére. Ezt teszi lehetővé a router Virtual Server opciója Enélkül a DC csak passzív

módban használható, amelynek több hátránya is van. Gépünk elérése az Internetről (webszerver, ftp szerver, fájlcserélők) Számos program áll rendelkezésre ahhoz, hogy lehetővé tegyük a gépünkre csatlakozást az Internetről. Ehhez az szükséges, hogy legyen egy cím, amely a gépünkre „mutat” Erre az IP cím nem megfelelő, mert Dinamikus IP-vel rendelkező kapcsolat (ADSL, kábel) esetén minden felcsatlakozáskor, de 24 óránként mindenképpen megváltozik. Ezen probléma feloldására találták ki az ún. dinamikus DNS szolgáltatásokat Ezek közül egyet mutatok be, de az összes szinte ugyanúgy működik. Az ilyen szolgáltatások lényege, hogy egy virtuális cím és egy port megadásával mindig elérhetjük a gépünket az Internetről. Ehhez szükséges, hogy minden IP-cím-változáskor megkapja ez a szolgáltatás az aktuális IP-t. Ez kétféle módon történhet. Vagy a routerünk jelent, vagy egy program figyel a gépünkön, amely mondjuk

2 óránként ellenőrzi, hogy azonos-e a jelentett IP az aktuálissal. A routeres megoldás a jobb, hiszen nem kell egy programot futtatni, így memóriát spórólunk, továbbá a router „tudja”, hogy mikor változik az IP, hiszen ő maga kezdeményezi a csatlakozást. Akkor érdemes a „programos” megoldást választani, ha a routeres nem működik. A gyakorlatban érdemes olyan portot választani, amit semmilyen más szolgáltatás nem használ (1000 felett). Ha regisztrálunk egy dinamikus DNS-t (pl. nevemdyndnsorg), akkor ezt a címet írhatjuk a DC-be, és nem kell mindig lekérni az IP címet valahonnan, hogy beírhassuk a DC-be. További információ: http://www.dyndnsorg Az operációs rendszer és a böngésző beállítása Az oprendszerben pedig az IP kérést automatikusra kell állítani, továbbá engedélyezni a DHCP kiszolgálót. Ez jelenti azt, hogy a router képes IP címet kiosztani a hálókártyának (3. oldal, összesen: 7) UFO - Az Internet

megosztása hálózati eszközök segítségével A böngészőben mindössze annyit kell beállítani, hogy automatikusan észlelje a beállításokat. (4. oldal, összesen: 7) UFO - Az Internet megosztása hálózati eszközök segítségével Esettanulmány: Mercury Ethernet Broadband Router (xDSL/Cable) 1. Írjuk be a böngészőnkbe a router IP címét: 19216811, és lépjünk be 2. Válasszuk ki a Quick Config-ban az időzónát (Budapest) 3. Jelöljük ki a kapcsolat típusát, esetünkben: PPoE 4. Írjuk be a szolgáltatótól kapott adatokat Az MTU a csomagok méretét jelenti, tegyük 1492-re. A Maximum Idle Time jelentése: mennyi idő után bontsa a vonalat ha nincs adatforgalom, tegyük 5-15 percre. (5. oldal, összesen: 7) UFO - Az Internet megosztása hálózati eszközök segítségével 5. A Connect mode a kapcsolódásra vonatkozik: érdemes Connect-on-demand –ra tenni, hogy bármelyik gép kezdeményezhesse a csatlakozást 6. A port(ok)

megnyitásához és a Dinamikus DNS beállításához be kell lépnünk az Advanced Config-ba 7. Itt a Dynamic DNS fülön értelemszerűen állítható be a szolgáltatás Ha sikerült, a következő üzenetet kapjuk: 81.1829321 update success (6. oldal, összesen: 7) UFO - Az Internet megosztása hálózati eszközök segítségével 8. A LAN/LAN Settings fülön állítható be a kiosztandó IP tartomány 9. A NAT/Virtual Server fülön pedig a port nyitás Utószó Ha bármilyen kérdés, észrevétel merülne fel az „ajtó mindig nyitva áll”. Ha hasznodra vált ez a doksi, kérlek, tekintsd meg a honlapom, és használd egészséggel. E-mail: hemehuma@axelero.hu Web: http://soktetel.fwhu UFO (7. oldal, összesen: 7)
