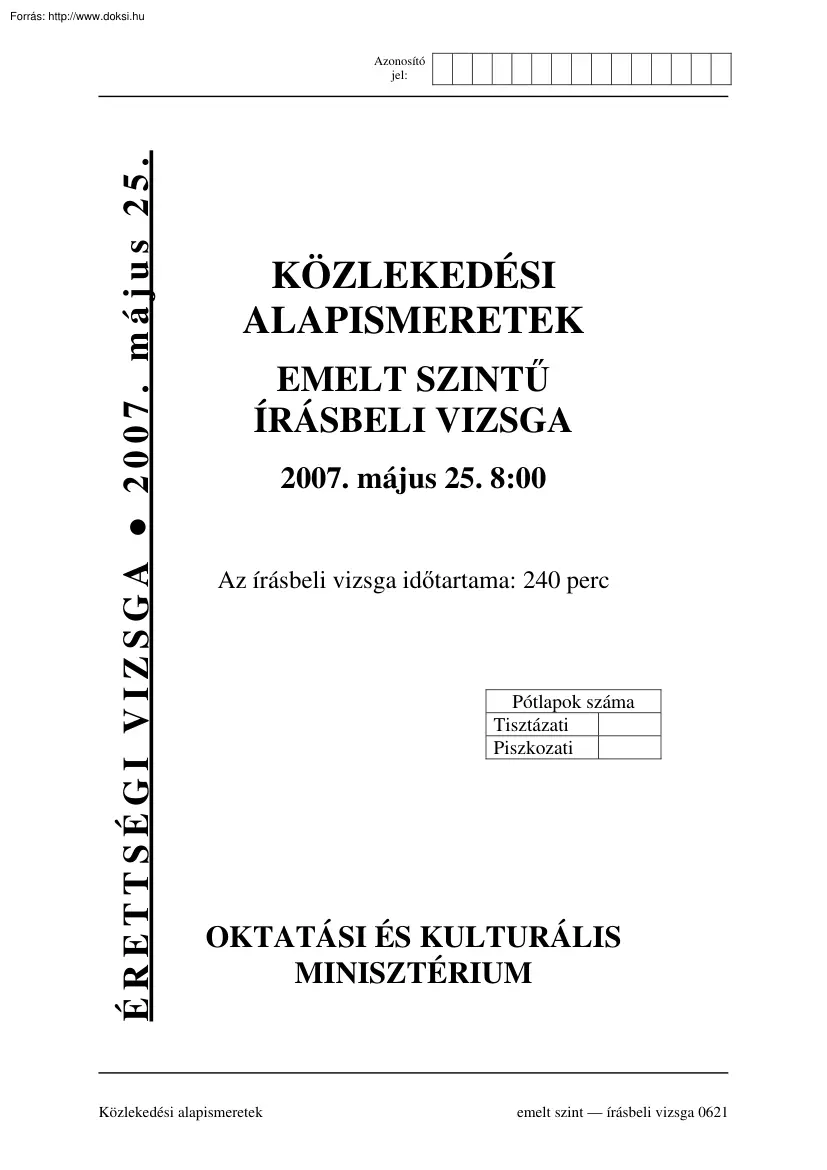

ÉRETTSÉGI VIZSGA 2007. május 25 Azonosító jel: KÖZLEKEDÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA 2007. május 25 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Közlekedési alapismeretek emelt szint írásbeli vizsga 0621 Közlekedési alapismeretek emelt szint Azonosító jel: Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép, körző, vonalzók. írásbeli vizsga 0621 2 / 12 2007. május 25 Közlekedési alapismeretek emelt szint Azonosító jel: Számítási feladatok 1. feladat 15 pont Egy 1100 kg tömegű gépkocsi 1,1%-os emelkedőn 93,6 km/óra sebességgel halad. A gépkocsi homlokfelületének nagysága: 2,15 m2. A formatényező (légellenállási tényező): 0,39, a levegő sűrűsége 1,3 kg/m3. A gördülési tényező (gördülősúrlódási

tényező): 0,03 Mekkora az eredő külső menetellenállás, és mekkora teljesítményt igényel az eredő külső menetellenállás legyőzése? Ha az útközben feltámadt hátszél sebessége 32,4 km/óra, hogyan változik az eredő külső menetellenállás, és mekkora teljesítményt igényel az így számított eredő külső menetellenállás legyőzése? írásbeli vizsga 0621 3 / 12 2007. május 25 Közlekedési alapismeretek emelt szint Azonosító jel: 2. feladat Egy motor a legnagyobb teljesítményénél 125,5 Nm forgatónyomatékot és 89,5 s-1fordulatszámot mértek. A legnagyobb forgatónyomatéka 150 N · m amelyet 52,6 s-1 fordulatszámnál mértek. Határozza meg: – mekkora a fordulatszám-rugalmasság, – mekkora a nyomatékrugalmasság, – mekkora az összrugalmasság! írásbeli vizsga 0621 4 / 12 12 pont 2007. május 25 Közlekedési alapismeretek emelt szint Azonosító jel: 3. feladat 15 pont Egy dízelmotor fékpadi teljesítménye

50,5 kW. A felhasznált gázolaj sűrűsége 860 kg/m3, amelyből 1,68 kilogrammot használtak fel a 8 perces mérés során. Hány liter tüzelőanyagot fogyaszt el a motor óránként? írásbeli vizsga 0621 5 / 12 2007. május 25 Közlekedési alapismeretek emelt szint Azonosító jel: 4. feladat 15 pont Egy motor névleges hengerátmérője 100 mm, a löket-furat viszonytényező 0,98. A hengertérben 465 000 Pa az effektív középnyomás. Mekkora a dugattyúra ható erő? Mekkora a munkavégzés? írásbeli vizsga 0621 6 / 12 2007. május 25 Közlekedési alapismeretek emelt szint Azonosító jel: 5. feladat 18 pont Egy hathengeres, négyütemű Ottó-motor hengerátmérője 99 mm, a dugattyú lökethossza 96 mm, a mechanikai hatásfoka 91,5%, indikált középnyomása 883000 Pa , az égéstér térfogata 105 cm3, a motor fordulatszáma 92,5 s-1. Számítsa ki: – a motor lökettérfogatát, – a motor effektív középnyomását, – a motor effektív

teljesítményét, – a literteljesítményt, – a dugattyú középsebességét, – a sűrítési viszonyt! írásbeli vizsga 0621 7 / 12 2007. május 25 Közlekedési alapismeretek emelt szint Azonosító jel: Rövid választ igénylő szöveges feladatok 6. feladat 3 pont Ismertesse a Rajka és Kelebia közötti vasúti útirányt a jelentősebb vasúti csomópontok megnevezésével! 7. feladat 4 pont Ismertesse a Nagyvárad és Bern közötti közúti útirányt a jelentősebb városok megnevezésével! 8. feladat 4 pont Soroljon fel Budapesttől délre sorrendben 5 jelentősebb dunai kikötőt! írásbeli vizsga 0621 8 / 12 2007. május 25 Közlekedési alapismeretek emelt szint Azonosító jel: 9. feladat 4 pont Sorolja fel a hazánkból kilépő vasúti határállomásokat Szlovákia felé! 10. feladat a, b, c, d, e, 5 pont Melyik az a város, ahol a 5-ös, a 47-es, a 43-as, , és az 55-ös főutak találkoznak? Melyik az a város, ahol a

4-es, a 41-es a 38-as, és a 36-os főutak találkoznak? Melyik az a város, ahol a M3-as, a 3-as, a 21-es, és a 32-es főutak találkoznak? Melyik az a város, ahol a 74-es, és a 76-os főutak találkoznak? Melyik az a város, ahol a 8-es, a 72-es a 73-as, és a 82-es főutak találkoznak? 11. feladat 5 pont a, Melyik az a város, ahol a 100-as, a 120-as, a 130-as, a 82-es és a 86-os számú belföldi vasúti menetrendi mezőkben lévő vasútvonalak találkoznak? b, Melyik az a város, ahol a 5-ös, a 20-as, a 29-es, a 30-as , a 30a-s és a 45-ös számú belföldi vasúti menetrendi mezőkben lévő vasútvonalak találkoznak? c, Melyik az a város, ahol a 82-es, a 86-os, a és a 120-as számú belföldi vasúti menetrendi mezőkben lévő vasútvonalak találkoznak? d, Melyik az a város, ahol a 100-as, és a 101-es számú belföldi vasúti menetrendi mezőkben lévő vasútvonalak találkoznak? e, Melyik az a város, ahol a 140-es, a 145-ös, a 147-es, és a 155-ös számú

belföldi vasúti menetrendi mezőkben lévő vasútvonalak találkoznak? írásbeli vizsga 0621 9 / 12 2007. május 25 Közlekedési alapismeretek emelt szint írásbeli vizsga 0621 Azonosító jel: 10 / 12 2007. május 25 Közlekedési alapismeretek emelt szint írásbeli vizsga 0621 Azonosító jel: 11 / 12 2007. május 25 Közlekedési alapismeretek emelt szint Azonosító jel: a témakör a témakör maximális elért elért maximális pontszám pontszám pontszáma pontszáma 1. 15 2. 12 Számítási 75 3. 15 feladatok 4. 15 5. 18 6. 3 Rövid 7. 4 választ 8. 4 igénylő 25 9. 4 szöveges 10. 5 feladatok 11. 5 100 ÖSSZESEN 100 Az írásbeli vizsgarész pontszáma 100 témakör a feladat sorszáma javító tanár Dátum: . elért pontszám programba beírt pontszám Számítási feladatok Rövid választ igénylő szöveges feladatok javító tanár jegyző Dátum: .

írásbeli vizsga 0621 12 / 12 Dátum: . 2007. május 25 ÉRETTSÉGI VIZSGA 2007. május 25 Közlekedési alapismeretek emelt szint Javítási-értékelési útmutató 0621 KÖZLEKEDÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Közlekedési alapismeretek emelt szint Javítási-értékelési útmutató Az értékelésnél a megadott pontszámokat és részpontszámokat kell alkalmazni. Ha a feladat megoldása csak részben értékelhető, akkor a részpontszámok, a kidolgozás arányában tovább bonthatók. Az értékelésnél csak egész pontok adhatók Számítási feladatok 1. feladat 15 pont Ha a 1100 kg tömegű gépkocsi 1,1%-os emelkedőn 93,6 km/óra sebességgel halad, és a gépkocsi homlokfelületének nagysága 2,15 m2 , a formatényező 0,39, a levegő sűrűsége 1,3 kg/m3 , a gördülési tényező (gördülősúrlódási tényező) 0,03, az eredő külső

menetellenállás: Fm = Fg + Fl + Fe = (m · g · µg)+(ς /2 · A cw v2)+(m · g · p ) 100 2 pont Fm = (1100·9,81 · 0,03)+(0,65 · 2,15 · 0,39·676)+(1100 · 9,81 · 0,011) = = 323,73+368,44+118,7 = 810,87 N 3 pont Pm = Fm v = 810,87 · 26 = 21 082,62 W = 21,08 kW teljesítményt igényel külső menetellenállások legyőzése. 3 pont Ha az útközben feltámadt hátszél sebessége 32,4 km/óra, akkor : Fm2 = Fg + Fl + Fe = (m · g µg)+(ς /2 A cw (v-vszél)2)+(m · g p ) 100 3 pont Fm2= (1100·9,81 · 0,03)+(0,65 · 2,15 · 0,39 · 289)+(1100·9,81 · 0,011) = = 323,73+157,51+118,7 = 599,94 N 2 pont Pm2= Fm v = 323,73 · 26 + 157,51· 17 + 118,7 · 26 = 14 180,85 W = 14,18 kW teljesítményt igényel külső menetellenállások legyőzése. 2 pont 2. feladat Egy motor a legnagyobb teljesítményénél 125,5 N · m forgatónyomatékot és 89,4 s-1fordulatszámot mértek. A legnagyobb forgatónyomatéka 150 N · m, amelyet 52,6 s-1 fordulatszámnál mértek. 12 pont

Ha a motor a legnagyobb teljesítményénél 89,5 s-1, és a legnagyobb nyomatéknál 52,6 s-1 fordulatszámmal jár, akkor a fordulatszám-rugalmasság: 89,4 =1,7 4 pont 52,6 Ha a motor legnagyobb forgatónyomatéka 150 N · m, és a legnagyobb teljesítményhez tartozó forgatónyomaték 125,5 N · m , akkor a nyomatékrugalmasság: en = nPmax: nMmax= eM = MMmax:MPmax = írásbeli vizsga 0621 150 = 1,195 125,5 4 pont 2/5 2007. május 25 Közlekedési alapismeretek emelt szint Javítási-értékelési útmutató Az összrugalmasság: E = eM- 1 1 = 1,195 – = 0,849 2 1,7 2 en 4 pont 3. feladat Összpontszám: 15 pont Ha a dízelmotor fékpadi teljesítménye 50,5 kW, a felhasznált gázolaj sűrűsége 860 kg/m3, és a 8 perces mérés során 1,68 kilogrammot használtak el akkor: m 1,68 btü = = = 6,9307 · 10-8 kg/W·s 5 pont P ⋅ t 50500 ⋅ 8 ⋅ 60 B btü = tü = Btü = btü· P = 6,9307 · 10-8 ·50500 = 3,5·10-3 kg/másodperc 5 pont P 5 pont = 12,6 kg/óra

14,65 liter tüzelőanyagot fogyaszt el a motor óránként. 4. feladat 15 pont Ha a motor névleges hengerátmérője 100 mm, a löket-furat viszonytényező 0,98 és a hengertérben 465 000 Pa nyomás uralkodik, akkor a dugattyúra ható erő: Fd = p Ad = 465 000· 0,12 ⋅ π = 3650,25 N 4 5 pont a munkavégzés : s = κ D = 100 · 0,98 = 98 mm = 0,098 m W = p Ad s = 465 000· írásbeli vizsga 0621 5 pont 0,12 ⋅ π ·0,098 = 357,72 J 4 5 pont 3/5 2007. május 25 Közlekedési alapismeretek emelt szint Javítási-értékelési útmutató 5. feladat 18 pont Ha a hathengeres, négyütemű Ottó-motor hengerátmérője 99 mm, a lökethossza 96 mm, a mechanikai hatásfoka 91,5% az indikált középnyomása 88300 Pa , az égéstér térfogat 105 cm3, és a motor fordulatszáma 92,5 s-1. Válaszok : - a motor összlökettérfogata: VH = D 2π π s z = 0,0992· · 0,096 · 6 = 0,00443162 m3 = 4431,62 cm3 = 4,43162 dm3 4 4 4 pont - a motor effektív középnyomása:

pe = ηm pi = 0,915 · 0,883 = 0,807945 MPa 3 pont - a motor effektív teljesítménye 2 VH ηm pi n = 0,5 · 0,00443162 · 0,915 · 883000 · 92,5 = 165598,37 W = 165,598 kW 4 Pe = 4 pont - a literteljesítmény: PL = Pe = 165,598 kW : 4,43162 dm3 = 37,367 kW/dm3 VH 2 pont - a dugattyú középsebessége: ck = 2 s n = 2 · 0,096 · 92,5 = 17,76 m/s 2 pont - a sűrítési arány: ε= V h + Vc 738,6 + 105 = = 8,03 105 VC írásbeli vizsga 0621 3 pont 4/5 2007. május 25 Közlekedési alapismeretek emelt szint Javítási-értékelési útmutató Rövid választ igénylő szöveges feladatok 6. feladat 3 pont Rajka–Hegyeshalom–Győr–Komárom–Tatabánya–Budapest–Kunszentmiklós–Tas– Fülöpszállás–Kiskőrös–Kiskunhalas–Kelebia 7. feladat 4 pont Oradea (Nagyvárad)–Ártánd–Biharkeresztes–Berettyóújfalu–Püspökladány– Törökszentmiklós–Szolnok–Cegléd–Budapest–Tatabánya–Győr–Hegyeshalom–Wien–

Salzburg–Innsbuck–Zürich–Bern 8. feladat 4 pont Dunaújváros, Baja, Mohács, Apatin, Vukovár, Novi Sad, Beograd, Pancevo, Smedorovo, Orsova, Turnu Severin, Svistov, Russe, Giorgiu, Braila, Galati, Reni, Izmail 9. feladat 4 pont Rajka, Komárom, Szob, Ipolytarnóc, Somoskőújfalu, Bánréve, Hidasnémeti, Sátoraljaújhely 10. feladat a, b, c, d, e, 5 pont Szeged Nyíregyháza Hatvan Zalaegerszeg Veszprém 11. feladat a, b, c, d, e, 5 pont Szolnok Székesfehérvár Újszász Püspökladány Kiskunfélegyháza írásbeli vizsga 0621 5/5 2007. május 25
