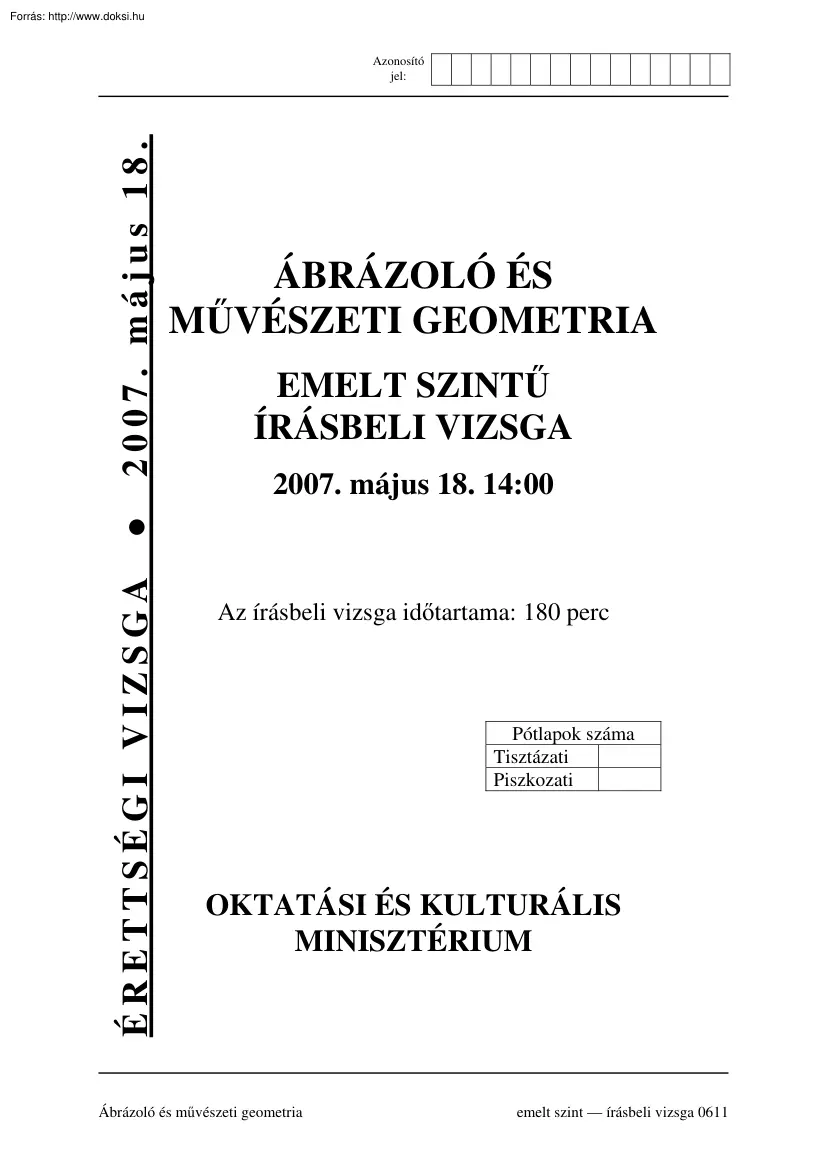

ÁBRÁZOLÓ ÉS MŰVÉSZETI GEOMETRIA EMELT SZINTŰ ÍRÁSBELI VIZSGA 2007. május 18 14:00 ÉRETTSÉGI VIZSGA 2007. május 18 Azonosító jel: Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Ábrázoló és művészeti geometria emelt szint írásbeli vizsga 0611 Ábrázoló és művészeti geometria emelt szint Azonosító jel: Fontos tudnivalók A feladatok megoldásának egyértelműen mutatniuk kell a szerkesztés menetét, ezért különösen fontos az átlátható tiszta munka. A végső eredménynél a láthatóság szerint erősítsék meg a vonalakat. A rekonstrukciós témánál a szabadkézzel való rajzolás szemlélete ne térjen el a tárgytól elvártaktól. Mindig figyelembe kell venni, és szem előtt kell tartani a jól értelmezhetőséget A feladatok megoldási sorrendje tetszőleges. 1. feladat: Műelemzés Rajzolja meg, hogy hol található az adott képen a horizont

vonal! A hiányzó képrészleten rajzolja tovább az alapkő mintázatát! Pár szóval írja le a reneszánszkori perspektíva jellemzőit! írásbeli vizsga 0611 2/8 2007. május 18 Azonosító jel: Ábrázoló és művészeti geometria emelt szint 2. feladat: Rekonstrukció Adottak a tárgy vetületei az ábrán. Megadtuk, hogy melyik irányból nézve rajzolja meg a tárgy látványát szabadkézzel, axonometrikus vagy perspektivikus szemlélet szerint. Húzza ki a láthatóságot! Szembenézet Felülnézet írásbeli vizsga 0611 | | Oldalnézet 3/8 2007. május 18 Ábrázoló és művészeti geometria emelt szint Azonosító jel: 3. feladat: Perspektíva Adott egy térbeli forma három vetülete, valamint a perspektíva rendszer. Szerkesztendő a megadott vetületek alapján a tárgy perspektíva képe, valamint centrális világítás mellett az alapsíkon az árnyék! A lámpa helye és magassága adott L, Lv pontokkal. írásbeli vizsga 0611 4/8 2007.

május 18 Ábrázoló és művészeti geometria emelt szint írásbeli vizsga 0611 Azonosító jel: 5/8 2007. május 18 Ábrázoló és művészeti geometria emelt szint Azonosító jel: 4. feladat: Axonometria Az ábrákon egy összetett forma vetületeit adtuk meg. Szerkessze meg a tárgy axonometrikus képét a megadott tengelykereszt segítségével! Erősítse meg a látható éleket! írásbeli vizsga 0611 6/8 2007. május 18 Ábrázoló és művészeti geometria emelt szint Azonosító jel: 5. feladat: Adott egy síklapú test. Adottak továbbá a képsíktengelyek A tárgy az alapsíkon áll. Szerkessze meg a harmadik és negyedik vetületét transzformációval a megadott tengelyek segítségével! Tüntesse fel a láthatóságot! írásbeli vizsga 0611 7/8 2007. május 18 Ábrázoló és művészeti geometria emelt szint Azonosító jel: maximális elért pontszám pontszám 1. feladat: Műelemzés 10 2. feladat: Rekonstrukció 20 3. feladat:

Perspektíva 20 4. feladat: Axonometria 20 5. feladat: Merőleges vetítés 30 ÖSSZESEN 100 javító tanár Dátum: . elért pontszám programba bevitt pontszám Feladatsor javító tanár jegyző Dátum: . írásbeli vizsga 0611 8/8 Dátum: . 2007. május 18 ÁBRÁZOLÓ ÉS MŰVÉSZETI GEOMETRIA EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA ÉRETTSÉGI VIZSGA 2007. május 18 emelt szint Javítási-értékelési útmutató 0611 Ábrázoló és művészeti geometria JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Ábrázoló és művészeti geometria emelt szint Javítási-értékelési útmutató 1. feladat: Műelemzés Rajzolja meg, hogy hol található az adott képen a horizont vonal! A hiányzó képrészleten rajzolja tovább az alapkő mintázatát! Pár szóval írja le a reneszánszkori perspektíva jellemzőit! - A reneszánszkori perspektíva

jellemzői - A horizont megkeresése - A reneszánszkori perspektíva ismertetése 4 pont 2 pont 4 pont - Ismerték az egy iránypontos perspektívát. - Tudták, hogy van horizont és ezen található az enyészpont. - Felismerték, hogy a párhuzamos egyenesek egy enyészpontban „találkoznak”. írásbeli vizsga 0611 2/7 2007. május 18 Ábrázoló és művészeti geometria emelt szint Javítási-értékelési útmutató 2. feladat: Rekonstrukció Adottak a tárgy vetületei az ábrán .Megadtuk, hogy melyik irányból nézve rajzolja meg a tárgy látványát szabadkézzel, axonometrikus vagy perspektivikus szemlélet szerint. Húzza ki a láthatóságot! Szembenézet Felülnézet | | Oldalnézet - A befoglaló kocka helyes arányainak felrajzolása - Az élek felosztásának jó meghatározása - A tárgy helyes értelmezése és megrajzolása - A tárgy láthatóságának kihúzása írásbeli vizsga 0611 3/7 5 pont 5 pont 7 pont 3 pont 2007. május 18

Ábrázoló és művészeti geometria emelt szint Javítási-értékelési útmutató 3. feladat: Perspektíva Adott egy térbeli forma három vetülete, valamint a perspektíva rendszer. Szerkesztendő a megadott vetületek alapján a tárgy perspektíva képe, valamint centrális világítás mellett az alapsíkon az árnyék! A lámpa helye és magassága adott L, Lv pontokkal. - Az alap helyes perspektivikus megszerkesztése - A magassági adatok helyes meghatározása - A forma láthatóságának a kihúzása - A helyes árnyékszerkesztés írásbeli vizsga 0611 4/7 5 pont 5 pont 3 pont 7 pont 2007. május 18 Ábrázoló és művészeti geometria emelt szint Javítási-értékelési útmutató 4. feladat: Axonometria Az ábrákon egy összetett forma vetületeit adtuk meg. Szerkessze meg a tárgy axonometrikus képét a megadott tengelykereszt segítségével! Erősítse meg a látható éleket! - A tengelykereszten az alap helyes felvétele - A magasságok jó

meghatározása - A tárgy pontos megszerkesztése - A láthatóság kihúzása írásbeli vizsga 0611 5/7 4 pont 6 pont 8 pont 2 pont 2007. május 18 Ábrázoló és művészeti geometria emelt szint Javítási-értékelési útmutató 5. feladat: Adott egy síklapú test. Adottak továbbá a képsíktengelyek A tárgy az alapsíkon áll. Szerkessze meg a harmadik és negyedik vetületét transzformációval a megadott tengelyek segítségével! Tüntesse fel a láthatóságot! - A harmadik vetület pontjainak megszerkesztése - A vetületi pontok helyes összekötése - A harmadik vetület láthatóságának kihúzása - A negyedik vetület pontjainak megszerkesztése - A vetületi pontok helyes összekötése - A negyedik vetület láthatóságának kihúzása írásbeli vizsga 0611 6/7 9 pont 4 pont 2 pont 9 pont 4 pont 2 pont 2007. május 18 Ábrázoló és művészeti geometria emelt szint Javítási-értékelési útmutató maximális pontszám 1. feladat:

Műelemzés 10 2. feladat: Rekonstrukció 20 3. feladat: Perspektíva 20 4. feladat: Axonometria 20 5. feladat: Merőleges vetítés 30 ÖSSZESEN 100 írásbeli vizsga 0611 7/7 2007. május 18
