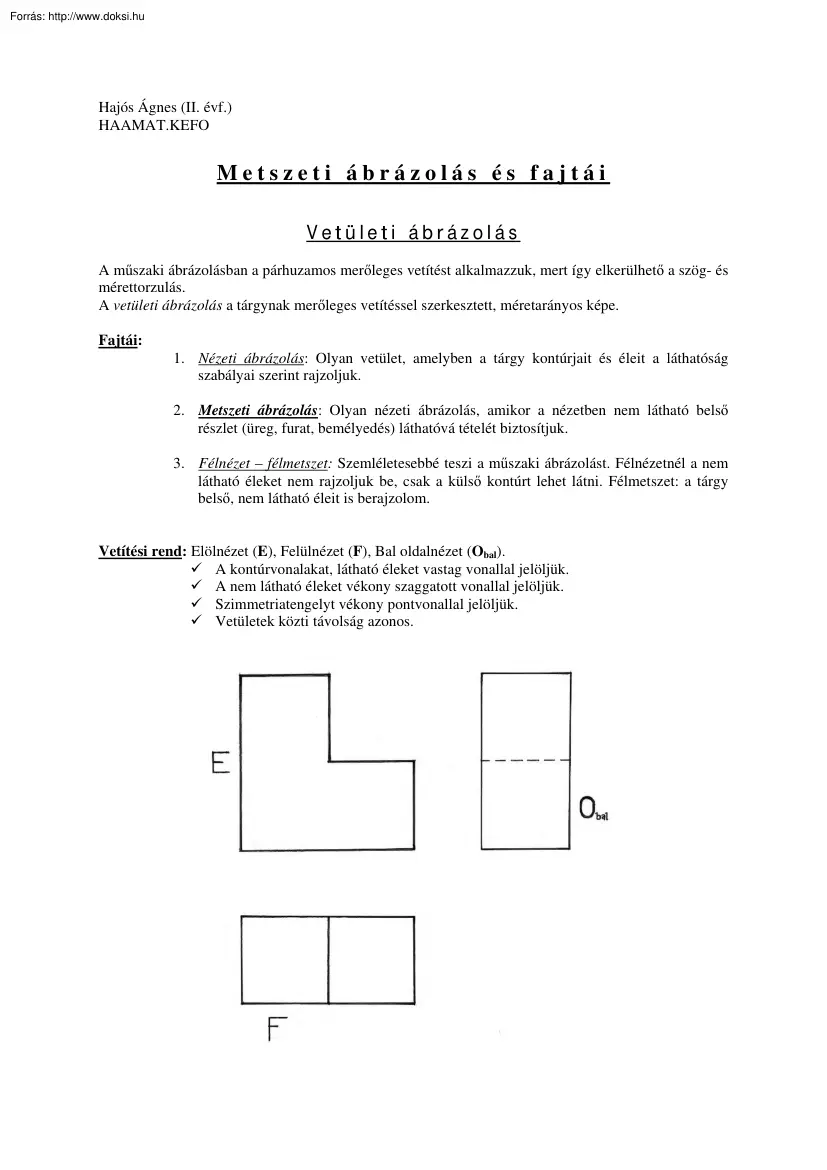

Hajós Ágnes (II. évf) HAAMAT.KEFO Metszeti ábrázolás és fajtái Vetületi ábrázolás A műszaki ábrázolásban a párhuzamos merőleges vetítést alkalmazzuk, mert így elkerülhető a szög- és mérettorzulás. A vetületi ábrázolás a tárgynak merőleges vetítéssel szerkesztett, méretarányos képe. Fajtái: 1. Nézeti ábrázolás: Olyan vetület, amelyben a tárgy kontúrjait és éleit a láthatóság szabályai szerint rajzoljuk. 2. Metszeti ábrázolás: Olyan nézeti ábrázolás, amikor a nézetben nem látható belső részlet (üreg, furat, bemélyedés) láthatóvá tételét biztosítjuk. 3. Félnézet – félmetszet: Szemléletesebbé teszi a műszaki ábrázolást Félnézetnél a nem látható éleket nem rajzoljuk be, csak a külső kontúrt lehet látni. Félmetszet: a tárgy belső, nem látható éleit is berajzolom. Vetítési rend: Elölnézet (E), Felülnézet (F), Bal oldalnézet (Obal).  A kontúrvonalakat, látható éleket vastag

vonallal jelöljük.  A nem látható éleket vékony szaggatott vonallal jelöljük.  Szimmetriatengelyt vékony pontvonallal jelöljük.  Vetületek közti távolság azonos. Metszeti ábrázolás Metszet származtatása és a metszetek fajtái: A metszetet úgy kapjuk, hogy a tárgyat egy képzeletbeli síkkal elmetsszük, a metszősíktól felénk eső tárgyrészt elhagyjuk, a megmaradó részt a nézeti ábrázolás szabályai szerint lerajzoljuk, a metszett felületeket ferde vonalkázással jelöljük. (A ferde vonalkázás dőlésszöge 75°) (Metszetsíkkal kettémetsszük a testet, így láthatóvá válnak a láthatatlan élek, és kitüremkedések.) Fajtái: A metszősík helyzetétől függően beszélhetünk: 1. Hosszmetszetről 2. Szintmetszetről 3. Keresztmetszetről I. Teljes metszet: Belső élek, üregek is láthatóak II. Részmetszet: Akkor készítjük, ha nincs szükségünk egy tárgynak a teljes metszetére, csak egy adott kisebb részletet

kívánunk bemutatni. (üreg, furat, bemélyedés, stb) III. Kitörés: olyan metszet, mely a vetület törésvonallal határolt kisebb részére terjed ki A készmetszetet vékony törésvonal és szimmetriatengely határolhat. IV. Félnézet - félmetszet: gyakran alkalmazzuk szimmetrikus tárgy rajzolása esetén, lehetőséget adva ezzel egy rajzon ábrázolni a külső és belső tagoltságot. Szemléletesebbé teszi a műszaki ábrázolást. V. Szelvény: Speciális metszeti rajz Tárgy képzeletbeli metszéssel létrehozott (a metszetfelületek vonalkázással megkülönböztető) felülete. Munkadarab alakjáról ad információt Nézeti ábrázolást spórolunk meg, egyszerűsített rajz. (Ábrázolás történhet tárgyon kívül 18 ábra és tárgyon belül 19. ábra)
