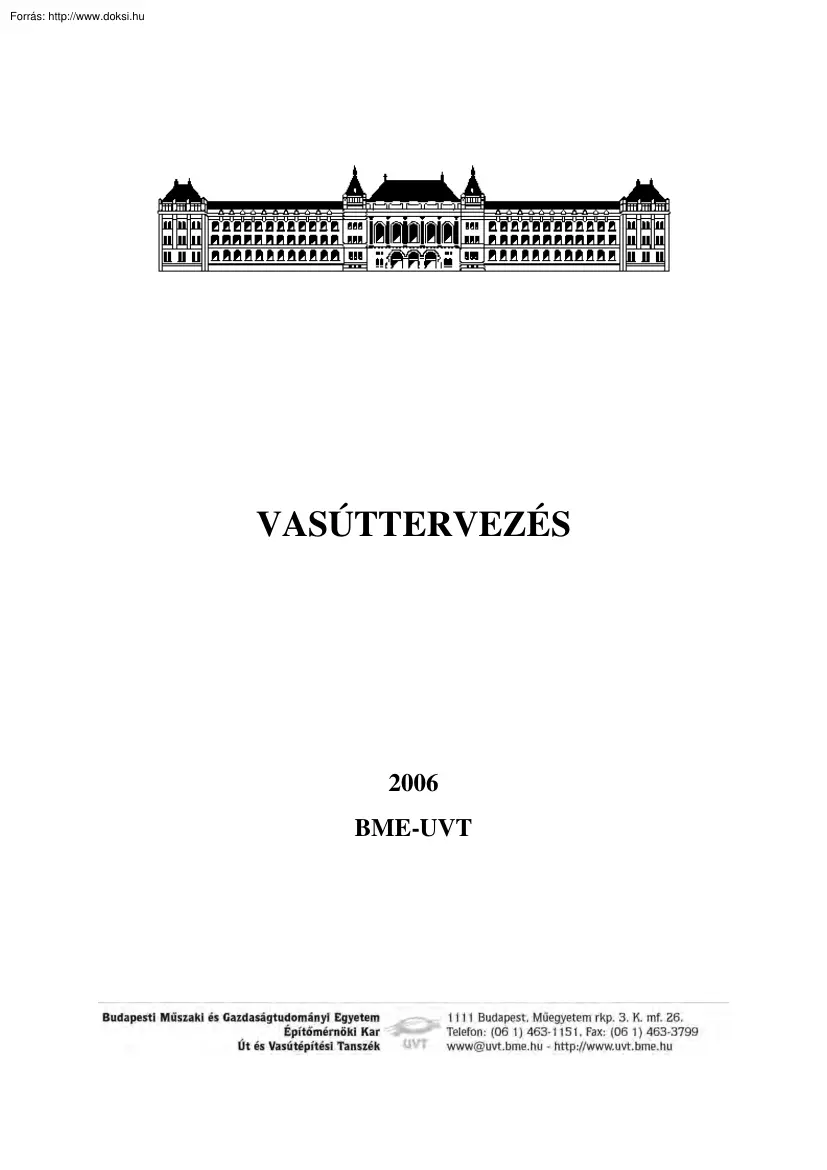

VASÚTTERVEZÉS 2006 BME-UVT BME Út és Vasútépítési Tanszék Vasúttervezés Tartalomjegyzék 1. BEVEZETÉS- 3 2 VASÚTI PÁLYAGEOMETRIA- 4 21 AZ ÁTMENETIÍV - 4 22 AZ ÁTMENETIÍVEK KITŰZÉSI KÉPLETEI - 5 23 A KLOTOID ÁTMENETIÍV KITŰZÉSI KÉPLETEI - 7 24 A KOSZINUSZ ÁTMENETIÍV KITŰZÉSI KÉPLETEI - 7 25 A TÚLEMELÉSÁTMENETI GEOMETRIA - 8 251 Köríves vasúti vágány keresztmetszeti kialakítása - 8 252 Az optimális túlemelés meghatározása adott forgalom-összetétel figyelembevételével- 10 253 A túlemelésátmenet - 11 26 GYAKORLATI PÉLDÁK A KÖZLEKEDÉSKINEMATIKÁBÓL - 13 261 Az átmenetiív elhagyásának a vizsgálata- 13 262 A megengedhető legnagyobb sebesség meghatározása nem túlemelt, átmenetiív nélküli körívben- 14 263 A megengedhető legkisebb körívsugár vizsgálata átmenetiíves körívnél- 15 264 A megengedhető legnagyobb sebesség meghatározása átmenetiíves körív esetén - 16 265 Meglévő

klotoid-átmenetiív átépítése koszinusz-átmenetiívre - 16 27 PÁLYAÍVEK KITŰZÉSE - 17 27 1 Ívfőpontok kitűzése - 17 272 Ívrészletpontok kitűzése - 20 28 HAZAI ELŐÍRÁSOK ÍVEK KIALAKÍTÁSÁRA - 20 281 Vízszintes vonalvezetés - 20 282 Magassági vonalvezetés - 21 3 VASÚTI PÁLYÁK TERVEZÉSE- 24 31 A VÍZSZINTES VONALVEZETÉS - 24 311 Általános megállapítások - 24 312 A nyombővítés- 24 313 A túlemelés- 25 314 Az átmenetiív - 28 315 A körívek kitűzése - 32 316 A kosárívek - 39 317 Gyakorlati ívkitűzési feladatok - 43 318 A körívek megválasztása- 47 319 Körívek csatlakoztatása- 48 32 A MAGASSÁGI VONALVEZETÉS - 49 321 A mértékadó emelkedő és a vonatterhelés - 49 322 A mértékadó emelkedő túllépése- 50 323 A magassági veszteségek - 51 324 A virtuális hossz fogalma és alkalmazásai - 52 325 Az állomások emelkedője- 53 326 A lejttörések kialakítása- 54 327 A pálya hossz-szelvényének kialakítása, az emelkedők

megválasztása - 56 4 VASÚTI KITÉRŐK ÉS ÁTSZELÉSEK - 57 41 A KITÉRŐ - 57 411 A kitérők csoportosítása - 57 412 A kitérő fő részei- 58 413 A kitérők szerkezeti kialakítása- 59 414 A kitérő alátámasztása- 71 415 A kitérő geometriai számítása - 72 416 A kitérők tervezési adatai - 80 417 A kitérők ívesítése - 82 418 A MÁV kitérői - 84 419 A kitérők beépítése- 85 42 A VÁGÁNYÁTSZELÉS - 86 421 A vágányátszelések csoportosítása - 86 - -1- BME Út és Vasútépítési Tanszék Vasúttervezés 4.22 A vágányátszelések tengelyábrái - 87 43 AZ ÁTSZELÉSI KITÉRŐ (ANGOL KITÉRŐ) - 89 44 A FORDÍTÓKORONG - 90 45 TOLÓPAD - 91 46 A VÁGÁNYZÁRÓ SZERKEZETEK - 91 461 Kisiklasztó saru - 92 462 A vágányzáró sorompó - 92 463 Csonkavágány végének lezárása - 92 5 VASÚTI VÁGÁNYKAPCSOLÁSOK- 94 51 VÁGÁNYKAPCSOLÁSOK FELOSZTÁSA - 94 511 Szabványos vágánykapcsolások- 95 512 Egyedi vágánykapcsolások - 110 6 A

VASÚTI ÜZEM SZOLGÁLATI HELYEI:- 134 61 NYÍLTVONALI SZOLGÁLATI HELYEK - 134 611 Megállóhely - 134 612 Megálló rakodóhely- 136 613 Megállóhely fordulóállomás- 136 614 Nyíltvonali elágazás - 139 615 Nyíltvonali keresztezés- 139 62 ÁLLOMÁSOK - 140 621 Az állomások feladatai- 140 622 Az állomások csoportosítása- 140 623 Forgalmi kitérő- 141 624 Középállomás - 143 625 Csatlakozó állomás- 146 63 VONTATÁSI TELEPEK - 163 631 Gőzüzemű vontatási telep - 164 632 Dízelüzemű vontatási telep - 164 633 Villamos üzemű vontatási telep - 166 64 NAGYVÁROSOK VASÚTI KISZOLGÁLÓ RENDSZERE, A PÁLYAUDVAROK - 167 641 Személypályaudvar - 168 642 Üzemi pályaudvar- 174 643 Teherpályaudvar- 176 644 Rendező pályaudvarok- 178 645 Iparvágányok kiágazása - 188 IRODALOMJEGYZÉK- 190 - -2- BME Út és Vasútépítési Tanszék Vasúttervezés 1. Bevezetés A „Vasúttervezés” című jegyzet a BME Építőmérnöki Karán oktatott Vasúttervezés

című tantárgy előadásaihoz és gyakorlataihoz, de leginkább a vizsgára történő felkészüléshez nyújt segítséget. A jegyzet 2. fejezete a vasúti pályageometriával, az átmenetiívekkel, azok kitűzésével, a hozzájuk kapcsolódó túlemeléssel, a pályaívek kitűzésével és a rájuk vonatkozó hazai előírásokkal, valamint a közlekedéskinematikából merített gyakorlati példákkal foglalkozik. A 3. fejezet a vasúti pályák tervezését, a vízszintes és magassági vonalvezetést mutatja be A 4. fejezetben a vasúti kitérők, átszelések, az átszelési kitérő, a fordítókorong, a tolópad és a vágányzáró szerkezetek kerülnek tárgyalásra. Az 5. fejezetben a vasúti vágánykapcsolások ismertetése található A 6. fejezet a vasúti üzem szolgálati helyeinek, a nyíltvonali szolgálati helyeknek, az állomásoknak, a pályaudvaroknak és a vontatási telepeknek a bemutatását tartalmazza. A jegyzet az irodalomjegyzékben felsorolt

tankönyveknek és jegyzeteknek egyes fejezeteit veszi alapul. A jegyzet elkészítésében az alábbi személyek működtek közre: Dr. Kazinczy László egyetemi docens, BME Út és Vasútépítési Tanszék Béki Gergő nappali tagozatos építőmérnök hallgató Fridrich Ádám nappali tagozatos építőmérnök hallgató Gyuricza Izabella nappali tagozatos építőmérnök hallgató Kőrösi Krisztina nappali tagozatos építőmérnök hallgató Randrianasolo Daniella nappali tagozatos építőmérnök hallgató Sebők Anna Mária nappali tagozatos építőmérnök hallgató Szabó József nappali tagozatos építőmérnök hallgató Venczel Zoltán nappali tagozatos építőmérnök hallgató -3- BME Út és Vasútépítési Tanszék Vasúttervezés 2. Vasúti pályageometria 2.1 Az átmenetiív Két eltérő görbületű pályaszakasz csatlakozásnál a gyorsulás, illetve a harmadrendű változó ugrásszerű változásának kiküszöbölése végett,

az eltérő görbületű íveket egy, a pálya síkjában fekvő és fokozatos görbület-változást biztosító közbenső görbületátmenettel, az ún. átmenetiívvel kötjük össze. Az átmenetiív eleje (ÁE) a zérus (esetleg a kisebb) görbületű, az átmenetiív vége (ÁV) mindenkor a nagyobb görbületű vágánytengely pont. Az átmenetiív geometriáját a görbületváltozás függvénye determinálja. Egyenes és köríves pályaszakaszok közötti átmenetiíveknél a következőkben a lineáris és a koszinusz görbületátmeneteket ismertetjük. Lineáris görbületátmenetnél a görbület az ívhosszal egyenes arányban változik (1. ábra) A görbületváltozás függvénye l (m-1) G= RL megjegyezve, hogy az ÁE és ÁV pontokban a görbületátmenet töréses csatlakozása mozgásgeometriailag kedvezőtlen. 1. ábra: Lineáris görbületátmenet egyenes és körív között Koszinusz függvény szerint változó görbületátmenetet tüntet fel a 2. ábra 2.

ábra: Koszinusz görbületátmenet egyenes és körív között -4- BME Út és Vasútépítési Tanszék Vasúttervezés Az átmenet görbületfüggvénye: 1 ⎛ π ⎞ -1 ⎜1 − cos l ⎟ (m ) L ⎠ 2R ⎝ G= A koszinusz geometria kedvező tulajdonsága, hogy az ÁE és ÁV pontokban a görbületátmenet érintőleges csatlakozású, ami különösen a nagysebességű mozgás esetén rendkívül előnyös. 2.2 Az átmenetiívek kitűzési képletei A görbületváltozás G = f (l ) függvényének ismeretében az átmenetiív kitűzéséhez szükséges adatokat az alábbiak szerint számítjuk. Először meghatározzuk az átmenetiív érintő- (vagy középponti) szögét, mint az ívhossz függvényét, (3. ábra): τ l 0 0 τ l = ∫ dτ = ∫ Gl dl 3. ábra: Az átmenetiív kitűzési koordinátáinak a meghatározása A τ l = f (l ) függvényt felhasználva, a derékszögű kitűzési koordináták ívhossz-paraméteres egyenletrendszere (3. ábra): x l

0 0 y l 0 0 x = ∫ dx = ∫ cos τ l dl (m) és y = ∫ d y = ∫ sin τ l dl (m) -5- BME Út és Vasútépítési Tanszék Vasúttervezés Minthogy az x és y koordináták értékei alapintegrálokkal közvetlenül nem számíthatók ki, a derékszögű kitűzési koordináták numerikus meghatározásánál a Simpson-féle parabolaformulát vagy a sorba fejtést használhatjuk fel. A sin τ l és a cos τ l függvények hatványsorainak felhasználásával az átmenetiív derékszögű koordinátái: l l ⎛ τ2 τ4 ⎞ x = ∫ cosτ l dl = ∫ ⎜⎜1 − l + l − . ⎟⎟dl (m) 2! 4! ⎠ 0 0⎝ és l l ⎛ ⎞ τ3 τ5 y = ∫ sin τ l dl = ∫ ⎜⎜τ l − l + l − . ⎟⎟dl (m) 3! 5! ⎠ 0 0⎝ Az átmenetiív kitűzésénél használatos jelöléseket tünteti fel a 4. ábra Ennek figyelembevételével az egyes kitűzési adatok pontos értékei: 4. ábra: Jelölések az átmenetiív kitűzésénél A köríveltolás nagysága: és abszcisszája: A

t-metszék mértéke: f = Y − ( R − R cos τ l ) (m) x0 = X − R sin τ l (m) t = Yctgτ l (m) továbbá az ún. hosszú, ill rövid tangenshossz értéke: t h = X − t (m) és t r = Y cos ecτ l (m). -6- BME Út és Vasútépítési Tanszék Vasúttervezés 2.3 A klotoid átmenetiív kitűzési képletei A lineáris görbületátmenetnél a görbület egyenesen arányos az átmenet geometriai kezdőpontjától mért ívhosszal, a kiadódó átmenetiív klotoid görbe. A klotoid átmenetiív érintőszög-függvénye: l τ l = ∫ Gl dl = ∫ 0 l l2 dl = RL 2 RL Az érintő hajlása az átmeneti ív végén (l = L) : τl = L 2R Az átmenetiív derékszögű koordinátáinak ívhossz paraméteres egyenletrendszere (0 ≤ l ≤ L) . ⎛ l2 ⎞ ⎟⎟dl (m) x = ∫ cos τ l dl = ∫ cos⎜⎜ ⎝ 2C ⎠ 0 0 l l ⎛ l2 ⎞ ⎟⎟dl (m) y = ∫ sin τ l dl = ∫ sin ⎜⎜ ⎝ 2C ⎠ 0 0 l l ahol C = RL (m2) a klotoid állandója. Az átmenetiív vége pont

közelítő ordinátája: L2 L2 = 0,16 (m) Y= 6R R A kitűzés szempontjából fontos ún. köríveltolás közelítő értéke: 2 ( L / 2) L2 = (m) f =Y − 2R 24 R 2.4 A koszinusz átmenetiív kitűzési képletei A koszinusz geometriájú átmenetiív érintőszög-függvénye a 2. ábra felhasználásával: l l π ⎞ π ⎞ 1 ⎛ 1 ⎛ L τ l = ∫ Gl dl = ⎜1 − cos l ⎟dl = ⎜1 − sin l ⎟ ∫ 2R 0 ⎝ L ⎠ 2R ⎝ π L ⎠ 0 Az átmenetiív végén (l=L) az érintőnek az abszcissza tengellyel bezárt szöge L τl = 2R A koszinusz átmenetiív derékszögű koordinátáinak ívhossz-paraméteres egyenletrendszere (0 ≤ l ≤ L ) : l x = ∫ cosτ l dl (m) 0 -7- BME Út és Vasútépítési Tanszék Vasúttervezés l y = ∫ sin τ l dl (m) 0 és az ÁV pont ordinátája (x=L): Y= A köríveltolás közelítő nagysága`: f L2 R L2 ⎛1 1 ⎞ (m) ⎜ − 2 ⎟ ≈ 0,149 R ⎝4 π ⎠ 2 ( L / 2) =Y − 2R ≈ L2 (m) 42,23R 2.5 A túlemelésátmeneti

geometria 2.51 Köríves vasúti vágány keresztmetszeti kialakítása Nem túlemelt, R(m) sugarú köríves pályán a gyorsulás főnormális irányú (sugárirányú) összetevője: v2 2 (m/s2) an = v G = R nagyságú, és centripetális, illetve ellentettje centrifugális gyorsulás néven ismeretes. A mozgó tömegre ható centrifugális gyorsulás hatásának csökkentésére, illetve ellensúlyozására a köríves vasúti vágányokat túlemeléssel építjük, azaz a pálya két sínszála közül a külső sín a belsőhöz viszonyítva magasabban fekszik (5. ábra) Az íves vágány túlemelésével, a járműre ható nehézségi gyorsulás g ⋅ tgα nagyságú összetevőjének csökkentő hatása révén elérjük, hogy a mozgó és rugózatlan járműre a centrifugális gyorsulásnál kisebb a0 = an − g ⋅ tgα (m/s2) nagyságú vízszintes és a körívből kifelé mutató ún. szabad oldalgyorsulás hat (6 ábra) Amennyiben az an és g ⋅ tgα egyenlő

nagyságú, a járműre szabad oldalgyorsulás nem hat, és ekkor a pálya elméleti túlemeléséről beszélünk. A gyakorlatban elméleti túlemelést csak olyan vasúti pályáknál építhetünk, ahol valamennyi vonat azonos sebességgel közlekedik, így pl. városi földalatti vasutak esetén. A járműben a padlósíkkal párhuzamos irányú szabad oldalgyorsulás a0 ⋅ cos α nagyságú, azonban a biztonság javára tett megengedhető közelítéssel: a0 ⋅ cos α ≈ a0 . Az a0 szabad oldalgyorsulás képletébe behelyettesítve az an ill. g = 9,81 m/s2 értékét, továbbá az 5. ábra alapján tgα ≈ sin α megengedhető közelítéssel é1ve, a köríves pályán haladó járműre ható és a körívből kifelé mutató szabad oldalgyorsulás: -8- BME Út és Vasútépítési Tanszék Vasúttervezés v2 V2 m V2 m − g ⋅ tgα = − = − (m/s2) 9 , 81 2 R 3,6 R 1500 12,96 R 152,905 nagyságú, ahol V a sebesség (km/h), R a körívsugár (m), m a túlemelés

(mm). a0 = Ezek alapján a szabványos túlemelés nagysága: V2 153V 2 m= − 153a0 = 11,8 − 153a0 (mm) R 12,96 R 5. ábra: A járműre ható gyorsulások íves vasúti pályán 6. ábra: Kocsiszekrény-vezérlésű járműre ható gyorsulások íves pályán -9- BME Út és Vasútépítési Tanszék Vasúttervezés Megemlítjük, hogy egyes külföldi vasutaknál közlekedő különleges, ún. kocsiszekrény vezérlésű jármű padlószintje íves pályán az m túlemelésen felül további ß szöggel hajlik a vízszinteshez képest (6. ábra) ilyen járművek íves mozgásánál ébredő szabad oldalgyorsulás nagysága a padlósík α + ß hajlásának figyelembevéte1éve1: a0 = an − g ⋅ tg (α + β ) (m/s2) ahol ßmax = 10° a jelenlegi kocsiszekrény vezérlésű járműveknél. A szabad oldalgyorsulás (a0, m/s2) megengedhető nagyságának megállapításánál figyelembe kell venni azt a hatást is, hogy a vágánygeometriailag számított oldalgyorsulási

értékné1 a járműben nagyobb oldalgyorsulás ébred. Ennek oka, hogy az íves pályán haladó járműszekrény, a rugók egyenlőtlen összenyomódása miatt a körív külső oldala fe1é tér ki. A szabad oldalgyorsulás képletébe a0 = 0,65 m/s2 értéket behelyettesítve, köríves vágány túleme1ésének számítására az alábbi összefüggést kapjuk V2 V2 m = 11,8 − 153a0 ≈ 11,8 − 100 (mm) R R Minthogy a képlet jobb oldalának első tagja az ún. elméleti túlemelés (elméleti túlemelés esetén ugyanis szabad oldalgyorsulás nem hat, a0 = 0), az íves vasúti pálya túlemelését az elméleti túlemelésnek a megengedett szabad oldalgyorsulással arányos csökkentéséve1 határozzuk meg, ahol a 153·a0 (mm) csökkentő tagot túlemelés hiánynak nevezzük. Az íves vasúti pályában megengedhető legnagyobb túlemelést az á11ó járműre, a körív középpontja fe1é ható negatív előjelű oldalgyorsulás alapján határozhatjuk meg. Az elmaradó

dinamikus hatásokra tekintettel álló járműben a0 ≈ 1 m/s2 nagyságú negatív oldalgyorsulás megengedhető, így a legnagyobb túlemelésre mmax = 150 mm számérték adódik. 2.52 Az optimális túlemelés meghatározása adott forgalom-összetétel figyelembevételével Eltérő sebességgel közlekedő vonatok esetén az ún. vegyes forgalomnál felvetődik a kérdés, milyen sebesség alapján határozzuk meg a köríves pálya túleme1ését. Amennyiben a leggyorsabban közlekedő vonat sebességét vesszük alapul, akkor ugyanazon ívben a sebesen közlekedő vonatoknál túlemeléshiány, míg a lassúbb vonatok esetében túlemelés-fölöslegáll elő. (+) Túlemeléshiánynál, azaz a görbületi középpontból kifelé mutató, pozitív a0 m/s2 szabad oldalgyorsulás esetén az ív külső sínszálának igénybevétele növekszik, és annak fokozott elhasználódása mellett nagyobb túlemeléshiánynál az utazáskényelem is romlik. Túlemelés-fölösleg vagy

túlemeléstöbblet esetén a görbületi középpont fe1é mutató, negatív (−) irányú a0 m/s2 szabad oldalgyorsulás ébred. A járművet ekkor az irányszabályozás szempontjából meghatározó külső sínszál helyett a belső sín vezeti. Minthogy a belső sínszálnál jelentkeznek a vágány helytelen lekötéséből és a vágány alkatrészeinek mérettűréseiből keletkező nyomtávolság-eltérések is, a kerekek vezetése nem lesz folyamatos, azok rángató hatása tönkreteheti az irányra jól szabályozott külső sínszál fekvését is. További - 10 - BME Út és Vasútépítési Tanszék Vasúttervezés hátrányt jelenthet a tehervonatok rakományainak az ív középpontja irányába történő megcsúszása. Vonalanként adott forgalom-összetétel esetén az egyes vonatsúlyokkal súlyozott középsebesség alapulvételével is megállapíthatjuk, a sínszálak közel azonos mechanikai igénybevételét biztosító túlemelés nagyságát. Az

optimális vonali túlemelés képlete: 1500 ΣGiVi 3,6 2 gR ΣGi ahol: g a nehézségi gyorsulás nagysága (g = 9,81 m/s2), R a vizsgált körív sugara, m, Gi, Vi az azonos sebességgel közlekedő napi vonatsúly (kN), ill. sebesség (km/h) 2 mopt = A képletből meghatározható túlemelési értékek megépítéséve1 biztosíthatjuk, hogy adott forgalom esetén a vizsgált vonal teljes hosszában a külső és a belső sínszálban közel azonos igénybevétel ébredjen. A jelenlegi sebességek megtartása mellett, a jelenlegi helyzethez képest az mopt optimális túlemelés megépítéséve1 mopt > m esetben kedvezően csökken a gyorsvonatok esetén a pozitív, és növekszik a tehervonatokra érvényes negatív szabad oldalgyorsulás nagysága, ugyanakkor mopt < m esetben kedvezően növekszik a pozitív és csökken a negatív szabad oldalgyorsulás nagysága. 2.53 A túlemelésátmenet A túlemelésátmenet cé1ja, hogy az ív külső, ill. belső sínszálai

közötti magasságkülönbségeknek az átmenet hosszában történő fokozatos változtatásával a vágány egyes keresztmetszeteiben szükséges nagyságú túlemelést elérjük. A túlemelésátmenet elejét a zérus (esetleg kisebb) túlemelésű, a túlemelésátmenet végét mindenkor a nagyobb túlemelésű vágánykeresztmetszet jelenti. A túlemelésátmenet során legtöbb vasút, így az Államvasutak is, a külső sínszál fokozatos emelésével éri el a szükséges nagyságú túlemelést, miközben a belső sínszál vezetése változatlan. A megkívánt túlemelés ezen kívül még kialakítható a külső és a belső sínszál egymáshoz képest szimmetrikus emelésével, ill. süllyesztéséve1, illetve elméletileg a belső sínszál fokozatos süllyesztésével a külső sínszál változatlan vezetése mellett. A kényszerpályás vasúti közlekedésné1, a mozgás pályájának kedvező kinematikai kialakítása következtében, a túlemelésátmenet hossza

mindenkor az átmenetiívvel azonos hosszúságú és helyszínrajzilag egybeeső, a túlemelésátmenet geometriája pedig az átmenetiív görbületátmeneti geometriájával megegyező. - 11 - BME Út és Vasútépítési Tanszék Vasúttervezés Klotoid átmenetiív esetén a túlemelés a túlemelésátmenet hosszában lineárisan változik, a túlemelés függvénye (7. ábra): m ml = l (mm) L A túlemelési lejtő hajlása n = ctgα = 1000 L m Koszinusz átmenetiívnél a túlemelés változása a túlemelés-átmenet hosszában kedvező átmenetet biztosít, a túlemelés függvénye (8. ábra): π ⎞ m⎛ ml = ⎜1 − cos l ⎟ (mm) 2⎝ L ⎠ A koszinusz geometriájú túlemelés-átmenet az elején és a végén érintőleges csatlakozású, legmeredekebb hajlása az l = 0,5 T pontban: 2000 L L ≈ 636,62 nt / 2 = ctgα = π ⋅m m 7. ábra: Lineáris túlemelés-átmenet egyenes és körív között 8. ábra: Koszinusz túlemelésátmenet egyenes és körív

között - 12 - BME Út és Vasútépítési Tanszék Vasúttervezés 2.6 Gyakorlati példák a közlekedéskinematikából A kinematikai vizsgálatok általában kétirányúak: egyrészt a gyorsulás, másrészt a harmadrendű mozgásjellemző alapján a mértékadó állapotot határozzuk meg. A gyorsulás szemléletnél az alapösszefüggés an = v 2G = V2 (m/s2) 3,6 2 R A h-vektort az összehasonlítás során, a gyorsulásszem1é1et v = const mozgásállapotához igazodva egyszerűbben, közelítéssel számíthatjuk. A számítási képletek: - átmenetiív esetén (L ≠ 0): dG αV 3 3 α =v = h≈v (m/s3) 3 dl RL 3,6 RL - átmenetiív nélkül (L = 0): v3 V3 h≈ (m/s3) = 3 Rd 3,6 Rd 3 A bemutatott vizsgálatoknál az alábbi jelöléseket használjuk: V a sebesség, km/h, a a gyorsulás megengedett nagysága, m/s2, h a h-vektor megengedett nagysága, m/s3, d a görbületváltozást érzékelő hossz (négytengelyű járműnél a forgócsaptávolság: d = 17 m), m R

a körív sugara, m L az átmenetiív hossza, m m a túlemelés nagysága a körívben, m a az átmenetiív dG / dl függvényének maximumából számítható állandó, koszinusz átmenetiívnél α = π / 2 , klotoid átmenetiívnél α >2. 2.61 Az átmenetiív elhagyásának a vizsgálata Egyenes, és köríves pályaszakasz akkor csatlakoztatható közvetlenül, átmenetiív beépítése nélkül, ha a csatlakozási pontban ébredő gyorsulás, illetve h-vektor értékek nem haladják meg a megengedhető küszöbértékeket (9. ábra) - 13 - BME Út és Vasútépítési Tanszék Vasúttervezés 9. ábra: Az átmenetiív elhagyásának vizsgálata Gyorsulás alapján az a határsugár-érték, amely felett egyenes és köríves pályaszakasz átmenetiív csatlakoztatható, ha a = 0,35 m/s2: V2 a RL = ≈ 0,22V 2 (m) 2 3,6 a A h-vektort figyelembe véve (átmenet nélkül h = 0,2 m/s3): V3 RLh ≈ ≈ 0,063V 2 (m) 3 3,6 hd Az Ra és Rh függvényeket a 9. ábra tünteti

fel, amelynek alapján az a sebességérték érték, amely felett a vizsgálat szempontjából a h-vektor a mértékadó, a következő: 3,6hd ≈ 35 (km/h) VL = a 2.62 A megengedhető legnagyobb sebesség meghatározása nem túlemelt, átmenetiív nélküli körívben A gyakorlatban ez az eset főleg a nagy sugarú, illetve a nem túlemelt pályában fekvő kitérőívekben fordul e1ő. Gyorsulás alapján a megengedhető legnagyobb sebesség (a = 0,35 m/s2): V a = 3,6 aR ≈ 2,13 R (km/h) A h-vektor figyelembe véve (h = 0,2 m/s3): V h ≈ 3,63 hdR = 5,413 R (km/h) A Vh, illetve Va függvényeket tünteti fel a 10. ábra, amelynek figyelembevételével az a határsugár, amely felett a megengedhető legnagyobb sebesség számításánál a h-vektor a mértékadó, a következő: h2d 2 Rv = 3 ≈ 270 (m) a - 14 - BME Út és Vasútépítési Tanszék Vasúttervezés Ez az eredmény arra hívja fel a figyelmünket, hogy például a kitérőívekben megengedhető sebesség

meghatározásánál - már R = 300 m-es ívsugárnál is - a gyorsulás helyett a h-vektor hatása veendő figyelembe. 10. ábra: A legnagyobb megengedhető sebesség vizsgálata nem túlemelt,átmenetiív nélküli körívben 2.63 A megengedhető legkisebb körívsugár vizsgálata átmenetiíves körívnél Adott túlemelés és sebesség esetén az ébredő oldalgyorsulás alapján a megengedett legkisebb körívsugár értéke: 11,8V 2 a Rmin = (m) m + 153a A harmadrendű jellemző nagyságából számítható minimális körívsugár: αV 3 h Rmin = (m) 3,63 hL a h és az Rmin függvények metszéspontja meghatározza azt a A 11. ábrából látható, hogy az Rmin VR sebességértéket, amelynél nagyobb sebességek esetén a h-vektor nagyságából kell a megengedhető legkisebb körívsugár értékét meghatározni. Az elvégzett számítások szerint a gyakorlatban előforduló V-R értékpároknál, és átmenethosszak esetén minden esetben a hvektor adódott

mértékadónak. - 15 - BME Út és Vasútépítési Tanszék Vasúttervezés 11. ábra: A legkisebb körívsugár meghatározása átmenetiíves körívnél a h és Rmin összefüggések ismeretében említést érdemel, hogy amíg az oldalgyorsulás Az Rmin alapján számítva a megengedhető legkisebb körívsugár - adott sebesség mellett - a tiszta körív jellemzőitől (m, a) függ, addig a h-vektor nagyságából számítható körívsugár az átmenetek h összefüggésből láthatjuk továbbá, hogy az fontosságára (L, α) hívja fel a figyelmet. Az Rmin átmenet hosszának növelésével az Rmin, értéke csökkenthető, illetve a sebesség bizonyos mértékben felemelhető. 2.64 A megengedhető legnagyobb sebesség meghatározása átmenetiíves körív esetén Adott túlemelés és sebesség esetén gyorsulás alapon a megengedhető legnagyobb sebesség: R a (m + 153a ) (km/h) Vmax = 11,8 A h-vektor figyelembevételével ugyanez: h = 3,63 Vmax hRL (km/h) a a

h és Vmin függvények metszéspontja megadja azt az Rv határsugarat, amelynél nagyobb A Vmin sugarú körívek esetén a h-vektor figyelembevétele a mértékadó. A gyakorlatban előforduló VR értékpárok, illetve átmenethosszak esetén is a harmadrendű jellemző a mértékadó 2.65 Meglévő klotoid-átmenetiív átépítése koszinusz-átmenetiívre a) Pálya átépítésnél, nagyobb sebesség elérésénél gazdaságossági szempontból különösen előnyös, amikor a meglévő L hosszúságú klotoid-átmenetiív f körívelto1ását megtartva, a legkisebb oldalirányú mozgatással építhetjük át a kinematikailag hátrányosabb klotoidátmenetiívet hosszabb, nagyobb sebességet biztosító, ugyanakkor lényegesen kedvezőbb tulajdonságú koszinusz-átmenetiívre. - 16 - BME Út és Vasútépítési Tanszék Vasúttervezés A köríveltolódások azonossága miatt L2 / 24 R = L2cos / 42,23R La/24 R, és a koszinuszátmenetiív hossza 42,23 Lcos = ⋅ L (m)

24 b) Nagyobb sebességi igény esetén (∆V > 20 km/h) az átépítés során felhasználhatjuk a földmunka egyik oldali 0,5 m széles padkáját is. Ez esetben: L2cos L2 + 0,5 = (m) 24 R 42,23R és az így kiadódó koszinusz-átmenetiív hossza Lcos = 1,76 L2 + 21,12 R (m) Az így átépített koszinusz-átmenetiívek esetén elmarad a költséges és nehézkes földmunka szélesítés, a korábbinál nagyobb sebesség érhető el, és ami további előnyt jelent, a mozgásnak jobb pályageometriát biztosítunk. 2.7 Pályaívek kitűzése A vasúti pálya tengelyvonalának, a körívek és az átmenetiíves körívek kitűzéséné1 az íves pálya gerincét képező főpontokat (a körív eleje és vége, az átmeneti ív eleje és vége, a körív felező- vagy tetőpontja) tűzzük ki, majd a főpontokra támaszkodva állapítjuk meg a részletpontok helyét. 2.7 1 Ívfőpontok kitűzése 2.711 Átmenetiív nélküli körív főpontjainak kitűzése Az átmenetiív

nélküli körív főpontjai (12. ábra): - a körív eleje pont (IE), - a körív vége pont (IV) és - a körív felező- vagy tetőpontja (K). A főpontok kitűzése az érintő egyenesek S sarokpontjának a meghatározásával kezdődik, majd lehetőség szerint a sarokponton szögmérő műszerrel felállunk és megmérjük az érintők által közbezárt ß-szöget. A körív középponti szöge α = 180ο − β a) A körív eleje (IE) és vége (IV) pontok kitűzéséhez kiszámítjuk az S sarokponttól mért távolságukat, az ún. tangenshosszakat Ennek az értéke az ASO derékszögű háromszögből: T = Rtg α 2 (m) A tangenshosszakat a sarokpontból az érintők irányában visszamérjük, megkapjuk az IE, illetve az IV pontokat. - 17 - BME Út és Vasútépítési Tanszék Vasúttervezés b) Az ív közepének, a K körívtetőpontnak a kitűzését háromféle módon végezhetjük, amelyek közül az adott feladat kötöttségének megfelelően a

legkedvezőbbet választjuk. - Az első módszernél az S sarokponton állunk fel szögmérő műszerrel és kitűzzük a ß/2 irányt. A felmérendő SK távolság értéke: α ⎞ R ⎛ SK = SO − KO = − R = R⎜ sec − 1⎟ (m) α 2 ⎠ ⎝ cos 2 12. ábra: átmenetiív nélküli körív főpontjainak kitűzése Ez a kitűzés akkor előnyös, ha ez a távolság nem túl nagy, tehát az a középponti szög kis értékű. - Másik eljárásnál az érintőrő1 az AE és EK derékszögű koordinátákkal tűzzük ki a K pontot. A 12 ábra alapján: α⎞ α ⎛ AE = R sin és EK = AO − CO = R⎜1 − cos ⎟ (m) 2⎠ 2 ⎝ - Végül a harmadik módszer a K tetőponti érintő kitűzésén alapul. Az egybevágó háromszögek miatt ez esetben: AG = GK = KH = HB = R ⋅ tg α 4 (m) Ezt az eljárást főleg nagy ívhosszak esetén választjuk, amikor az új érintő kitűzése mint új alapvonal, a részletpontok kitűzését is megkönnyíti. c) A pályatengely

szelvényezéséhez ismernünk kell a körív AB hosszát: AB = R ⋅ arcα = R - 18 - π 180 ο αο BME Út és Vasútépítési Tanszék Vasúttervezés 2.712 Átmenetiíves körív főpontjainak kitűzése Az átmenetiíves körív főpontjai (13. ábra): - az átmenetiívek eleje pontjai (ÁE1 és ÁE2), - az átmenetiívek vége pontjai (ÁV1 és ÁV2) és - a körív felező- vagy tetőpontja (K). Az átmenetiíves körív geometriai sajátossága, hogy az átmenetiív helyének biztosítása végett az érintő egyenesek az átmenetiív f köríveltolásának megfelelően, a körívhez képest önmagukkal párhuzamosan eltolódnak (13. ábra) A főpontok kitűzését itt is az S sarokponton a csatlakozó egyenesek által közbezárt ß-szög mérésével kezdjük. A középponti szög értéke: α = 180ο − β a) Az átmenetiív eleje pontok (ÁE1 és ÁE2) kitűzéséhez a tangenshossz értéke az 14. ábra alapján T = x0 + (R + f )tg α 2 (m) Az ÁE1 és

ÁE2 főpontok ismeretében az ÁV1 és ÁV2, pontok kitűzését az átmenetiív vége pontok X és Y derékszögű koordinátáinak felhasználásával végezzük. b) A körív K tetőpontjának kitűzését ez esetben is többféle módon végezhetjük: - Az S sarokpontból műszerrel kitűzzük a ß/2 = 90° - α/2 irányt, majd felmérjük az α α ⎞ ⎛ SK = SO − R = (R + f )sec − R = (R + f )⎜ sec − 1⎟ + f (m) 2 2 ⎠ ⎝ távolságot - A kitűzést elvégezhetjük derékszögű koordinátákkal is. Ekkor a 13 ábra alapján a kitűzési képleteink: α α⎞ ⎛ AE = R sin + x0 és EK = R⎜1 − cos ⎟ + f (m) 2⎠ 2 ⎝ - Végül a kitűzéshez felhasználhatjuk a tetőponti érintőt is. Ekkor a 13 ábrából, illetve a külön kirajzolt részletébő1: α f AG = BH = R ⋅ tg − + x0 (m) 4 tgα / 2 α f GK = HK = R ⋅ tg + (m) 4 sin α / 2 - 19 - BME Út és Vasútépítési Tanszék Vasúttervezés 13. ábra: Átmenetiíves körív főpontjainak

kitűzése c) A pályatengely szelvényezéséhez az átmenetiívek között tiszta körív hossza: I R = Rarc (α − 2τ ) (m) Minthogy az átmenetiíves körív főpontjainak kitűzési képleteiben szereplő szögfüggvény összefüggések megegyeznek az átmenetiív nélküli körív hasonló kitűzési képleteivel, így a gyakorlati számításokhoz ez esetben is jól felhasználható a „Vasúti ívkitűzési táblázatok" c. könyv 2. sz táblázata 2.72 Ívrészletpontok kitűzése - Körív részletpontok kitűzése kerületi szögekkel - Körív részletpontok kitűzése derékszögű koordinátákkal, kerek ívhosszak esetén - Körív részletpontok kitűzése derékszögű koordinátákkal, kerek abszcisszák esetén - Részletpontok kitűzése húrról - Részletpontok kitűzése sokszögeléssel 2.8 Hazai előírások ívek kialakítására 2.81 Vízszintes vonalvezetés A körívsugarak megválasztásáná1 általános elv, hogy lehetőség szerint

törekedni kell a minél nagyobb körívsugarak alkalmazására. A Szabályzat szerint az ajánlott (R1), az előzetes engedély alapján új vonalon és vonalkorszerűsítésnél tervezhető (R2) és a meglévő vonalon sebességfelemelés esetén alkalmazható (R3) legkisebb körívsugár értékeket az 1. táblázat tartalmazza. - 20 - BME Út és Vasútépítési Tanszék Vasúttervezés Az átmenetiívek közötti tiszta körív ívhossza legalább 0,5 V (m) legyen. Az átmenetiív nélküli körív hossza - ha V > 40 km/h - ugyancsak legalább 0,5 V (m) legyen. Az egymást követő ívek, illetve azok átmenetívei között - ha V > 40 km/h legalább 0,5 V méter hosszú egyenes legyen. Ha a kedvezőtlen helyi viszonyok miatt a kívánt hosszúságú egyenes szakasz nem iktatható be, akkor: - azonos irányú ívek esetében egységes körívsugarat vagy kosárívet kell tervezni, - az ellenirányú íveket közvetlenül (inflexiósan) kell csatlakoztatni. 1.

táblázat: A legkisebb körívsugarak értékei Átmenetiív szükséges, ha a körívben túlemelés van, illetve az oldalgyorsulás-változás értékét csökkenteni kell. Az átmenetiív alakja - Vf < 120 km/h sebességnél klotoid, - Vf > 120 km/h sebességnél koszinusz. Koszinusz alakú átmenetiív azonban V < 120 km/h sebesség esetén is tervezhető. Az átmenetiívek hossza legalább 0,5 V legyen, és a körívek közötti átmenetiívek geometriája lehetőleg egyezzék meg a vonalszakaszon alkalmazott geometriával. 2.82 Magassági vonalvezetés Az 1983. évi Pályatervezési Szabályzat szerint a lejtő jellegét (emelkedő vagy esés) a pályaterveken a szelvényezés iránya, a menetdinamikai számításoknál a haladási irány határozza meg. Az emelkedő és esés nagyságát - egy tizedes pontossággal - ezrelékben (e‰) kell megadni. A hossz-szelvény magassági töréspontjai közötti távolság a vonalon közlekedő vonatok hosszánál lehetőleg

ne legyen rövidebb, de 100 km/h kiépítési sebesség alatt nyíltvonalon kényszerítő körülmény esetén - homorú lejttörések között 300 m-re, egyébként 200 m-re, me11ékvágányokban 50 m-re csökkenthető. Sík vidéken 3‰-né1 nagyobb mértékadó emelkedő tervezését kerülni kell. - 21 - BME Út és Vasútépítési Tanszék Vasúttervezés Hosszú bevágásba és alagútba - a vízelvezetés kedvezőbbé tétele érdekében - vízszintes szakasz ne kerüljön, az alagút lejtője legalább 3‰-es legyen. Alagútban és hosszú, mé1y bevágásokban a mértékadó emelkedőnél 1.2‰-kel kisebb értékkel kell tervezni. 14. ábra: Lejtők csatlakoztatása Lejttörésnél a lejtők csatlakozása feleljen meg a 14. ábrán megadott feltételeknek Ha a csatlakozó lejtők a megadott feltételeket nem elégítik ki, akkor a két lejtő közé átmeneti szakaszt kell beiktatni. A fenti előírások 2,5‰ vagy ennél kisebb különbségű lejttörésekre nem

vonatkoznak. Az állomások és rakodóhelyek vágányai, valamint iparvágányok rakodó-, kezelő-, kocsitároló vágányai általában 1,5‰ vagy ennél kisebb lejtésűek legyenek. Rakodóvágány lehetőleg vízszintesben épüljön. Legfeljebb 5‰-es lejtőbe helyezhetők azok a vágányrészek, amelyekre mozdonyról leakasztott kocsik járműcsoportok nem kerülhetnek. Állomási bejáratoknál a biztonsági határjelzőkön kívül 5‰-nél nagyobb lejtő is alkalmazható, de az emiatt szükségessé vá1ó forgalmi korlátozást figyelembe kell venni. A kihúzóvágány az állomási vágányok felé lehetőleg 3-7‰ esésben legyen. Forgalmi kitérő és megállóhe1y 5‰-nél nagyobb lejtőbe csak akkor helyezhető, ha a lejtő a vonal mértékadó emelkedőjének felét nem haladja meg. A hossz-szelvény töréspontjainál a függőleges lekerekítő körív sugara 80 km/h-nál kisebb sebesség esetén Rf ≥ 0,4 V2, V ≥ 80 km/h sebességnél Rf = 0,004 V3, ahol V a

sebesség, km/h. - 22 - BME Út és Vasútépítési Tanszék Vasúttervezés A Szabályzat szerint kitérő közelében, 80 km/h-nál nagyobb sebességre tervezett vágányban a lekerekítőív és a kitérő közé a kitérővel azonos lejtésű vágányszakaszt kell tervezni, melynek hossza legalább 0,02 V legyen. Nyílt pályán és állomások fővágányaiban a lekerekítő ívsugár R = 1500 vagy enné1 nagyobb legyen. Mellékvágányokban a lekerekítőív sugara legalább 600 m legyen. 2‰ vagy ennél kisebb lejttörésnél általában nem kell lekerekítést tervezni. Egyéb vágányban fekvő kitérőre kerülő domború lekerekítőív sugara legalább 5000 m, homorú lekerekítőív sugara legalább 600 m legyen. A töréspont és annak lekerekítőíve a kitérőkben lehetőleg a csúcssín vége és a keresztezés között helyezkedjen el. Útátjáróra homorú lekerekítőív nem kerülhet. Átmenetiívbe lejttörés vagy annak lekerekítőíve nem eshet. -

23 - BME Út és Vasútépítési Tanszék Vasúttervezés 3. Vasúti pályák tervezése 3.1 A vízszintes vonalvezetés 3.11 Általános megállapítások A vasúti pálya vízszintes vonalvezetés szempontjából egyenesek, körívek, valamint ezek közé beiktatott átmenetiívek sorozatából áll. Az egyenes szakaszokkal szemben a köríves pályarészek sok szempontból nehézséget okoznak, így a kissugarú körívekben az alábbi kedvezőtlen hatások lépnek fel: - Körívben a centrifugális erő következtében a vonat sebessége egy az ívsugártól függő határértéknél nem lehet nagyobb. - Körívben az ívellenállás többletellenállásként jelentkezik. - A centrifugális erő hatására a külső sínszálak gyorsan kopnak, gyakori cserére szorulnak. - A kissugarú körívekben a pálya felépítményét különlegesen kell kialakítani. A fenti szempontok miatt lehetőleg minél nagyobb sugarú körívek tervezésére kell törekednünk. 3.12 A

nyombővítés Általános esetben körívben a jármű első tengelyének külső kereke a külső sínszálhoz, a hátsó tengely belső kereke pedig a belső sínszálhoz ütközik, és a jármű egy függőleges tengely körül forog, hogy beálljon az ívbe. A kerékpár nyomkarimáinak egymástól való távolsága 1426 mm, tehát a játék 1435-1426=9 mm. Ha ezt a játékközt kissugarú körívekben megnöveljük, ún. nyombővítést alkalmazunk, az ívellenállás csökkenni fog A nyombővítés értékeit a körívsugár függvényében a 2. táblázat mutatja 2. táblázat: A nyombővítés értékei a körívsugár függvényében A nyombővítés legnagyobb értéke 25 mm, így a rendes nyomtávolság legnagyobb értéke 1470 mm lehet. Újonnan épült nyílt vonalakon - min 300 m-es ívsugár esetén - nem kell nyombővítést alkalmazni, csak kicsi sebesség esetén (állomási mellékvágányokban, iparvágányokban stb.) Gyakorlatban a külső sínszálat a eredeti

helyén hagyjuk, a nyombővítést pedig a körív teljes hosszán a belső sínszál „b” méretű eltolásával biztosítjuk (15. ábra) - 24 - BME Út és Vasútépítési Tanszék Vasúttervezés 15. ábra: A nyombővítés kifuttatása A nyombővítést mindig az ívet megelőző egyenesben kell kifuttatni úgy, hogy a nyomtávolság változása méterenként, illetve aljközönként a 3. táblázatban levő értékeket ne haladja meg. 3. táblázat: A nyombővítés kifuttatására vonatkozó értékek 3.13 A túlemelés 3.131 Elméleti meghatározás Ha egy vasúti jármű R sugarú körívben halad, akkor súlypontjában a kocsi Q súlyán kívül a körív középpontjából kifelé mutató vízszintes irányú C centrifugális erő is fellép. - 25 - BME Út és Vasútépítési Tanszék Vasúttervezés A centrifugális erő: A centrifugális erő a járművet az ívből a sugár irányába ki akarja tolni, a külső sínszálon át ki akarja fordítani, a

külső kerék felmászhat a sínre, valamint ennek következtében a sugárirányú gyorsulás az utasokra nézve kellemetlen hatású. E kedvezőtlen hatások elkerülésére a pálya síkját az ív közepe felé megdöntjük, azaz túlemelést hajtunk végre (16. ábra) Elméleti túlemelés esetén a W eredő éppen merőleges a pálya síkjára, és azt a vágány tengelyében metszi. 16. ábra: A járműre ható erők túlemelt pályaszakaszon 3.132 A szabványos túlemelés Az elméleti túlemelés túlságosan nagy értéket ad, ezért az ún. szabványos túlemelést kell alkalmazni. Meghatározásakor egy ún szabad oldalgyorsulásból indulunk ki A megmaradó S erő hatására létrejövő oldalirányú gyorsulás értékei: - 26 - BME Út és Vasútépítési Tanszék Vasúttervezés A túlemelés után megmaradó a0 szabad oldalgyorsulás értéke 0,2-0,6 m/s² között legyen. 3.133 A túlemelés gyakorlati végrehajtása Az ívek szükséges túlemelési

értékeit táblázatok alapján határozzák meg. A táblázat szerinti túlemeléseket kell alkalmazni nyílt vonalak és az állomások átmenő fővágányainak köríveiben, egyéb vágányokban nem. Gyakorlatilag úgy hajtjuk végre, hogy a belső sínszál magasságilag helyben marad, és a külső sínszálat az alj mozgatásával a megadott m értékkel a belső fölé emeljük. 3.134 A csökkentett túlemelés Erre akkor kerül sor, ha valamilyen helyi kötöttség miatt a szabványos túlemelés létrehozása nehézségekkel jár. Ebben az esetben a0 értékének 0,6 m/s² értéket engedünk meg 3.135 A túlemelés kifuttatása Meg kell vizsgálni azt is, hogy a pálya hosszirányában hogyan hajtsuk végre a külső sínszál megemelését, vagyis milyen hosszon kell átmenetet képezni. Azt a hosszúságot, amelyen ezt az átmenetet létrehozzuk, kifutó lejtőnek nevezzük. A kifutó lejtő hajlása nem lehet meredekebb pályaépítéskor 1:400, fenntartáskor 1:300

hajlásnál. A kifutó lejtő hossza L=10vm [m]. Az elején és végén levő töréseket Rf=v² [m] sugarú, de legalább Rf=5000 m sugarú ívvel le kell kerekíteni. Az átmeneti, kifutó szakasz hossza általában megegyezik az alkalmazott átmenetiív hosszával. A túlemelés kifuttatását a 17. ábra szemlélteti - 27 - BME Út és Vasútépítési Tanszék Vasúttervezés 17. ábra: A túlemelés kifuttatása 3.14 Az átmenetiív 3.141 Az átmenetiív szükségessége Átmenetiív nélküli pályán a körívbe behaladó jármű igen kellemetlen oldallökéseket kap, amelyek a járművet és a pályát rongálják, valamint az utasokra is kellemetlenek. Ezért az egyenes és a körív közé átmenetiíveket iktatunk be, hogy a centrifugális erő fokozatosan növekedjék, és a túlemelés kifutó lejtőjének egyes pontjaiban alkalmazott változó értékű túlemelés mindig arányos legyen a hozzá tartozó görbülettel. A vasúti pálya körívének vázlatát

és görbületi ábráját, valamint az átmenetiív beiktatását a 18. ábra szemlélteti. 18. ábra: A vasúti pálya körívének vázlata, görbületi ábrája és az átmenetiív beiktatása - 28 - BME Út és Vasútépítési Tanszék Vasúttervezés Az átmenetiív természetes egyenlete: Az átmenetiív minden pontjában a sugár és a hozzá tartozó ívhossz szorzata állandó, jele C. A két átmenetiív behelyezése előtt a körívet egy f [m] értékkel kell eltolni az érintő irányára merőlegesen. Vasúti pályán átmenetiívet mindig alkalmazzunk, ha a túlemelésre van szükség 3.142 Az átmenetiív hossza Vasutaknál az átmenetiívek hosszát alapadatként ismernünk kell. Egybeesik és megegyezik a túlemelés kifutási lejtők hosszával. RL=C alapján L=C/R 3.143 A tiszta körív hosszának biztosítása Egy körív két átmenetiíve között legalább h=v/2 m hosszú, olyan tiszta körívnek kell feküdnie, amelyben a túlemelés állandó

értékű. 3.144 A klotoid átmenetiív a) A koordináták meghatározása A klotoid átmenetiív (19. ábra) jellemzője, hogy minden pontjában a kezdőpontról mért ívhossz és a ponthoz tartozó görbületi sugár szorzata állandó, tehát rl=RL=C. τl szög ismeretében meg tudjuk határozni a koordinátákat. 19. ábra: A klotoid átmenetiív, és az átmenetiív egy pontja koordinátáinak meghatározása - 29 - BME Út és Vasútépítési Tanszék Vasúttervezés Integrálás, sorba fejtés, behelyettesítés és tagonkénti integrálás után: A teljes görbe vetületi hossza és végordinátája: A köríveltolódás nagysága és a körívközéppont abszcisszája: A végérintő metszéke: A gyakorlatban a klotoid legfőbb adatait zárt képletekkel határozzuk meg (4. táblázat) 4. táblázat: A klotoid átmenetiív pontos képletei - 30 - BME Út és Vasútépítési Tanszék Vasúttervezés b) Az átmenetiív főpontjainak gyakorlati kitűzése

Kitűzéskor az előző oldalon bemutatott képletek szögletes zárójelben lévő korrekciós tagjait elhanyagoljuk, kivéve t esetében. c) Az átmenetiív részletpontjainak kitűzése Rövid átmenetiívek közbenső részletpontjait derékszögű koordinátaméréssel, míg hosszú átmenetiívek esetében kerületi szöges módszerrel tűzzük ki. d) A hullámos görbületváltozású (hullámradioid) átmenetiív Pályafelújítások, átépítések során a megnövelt sebesség miatt az f köríveltolódás is megnő, ezért a költséges földmunka elkerülésére építik. Az fh a szabványos klotoid f értékének csak 60%-a. 3.145 A harmadfokú parabola átmenetiív Régen az átmenetiíveket parabolaívekkel tűzték ki, de ma is szokták ezt a módszert használni. Hossza L=X=10vm. A harmadfokú parabola átmenetiívet a 20. ábra, a parabola átmenetiív képleteit pedig az 5 táblázat mutatja. 5. táblázat: A harmadfokú parabola átmenetiív képletei - 31 -

BME Út és Vasútépítési Tanszék Vasúttervezés 20. ábra: A harmadfokú parabola átmenetiív 3.15 A körívek kitűzése 3.151 Általános megjegyzések A körívkitűzés megkezdésekor az alábbi alapadatok állnak rendelkezésre: - a körív sugara (R), - a sarokpont helye (S). A körív középpontját (0) sosem használjuk fel mérésre. A körívkitűzés két fő részre oszlik: - főpontkitűzés - részletpontkitűzés. 3.152 Körívek főpontjainak kitűzése a) Átmenetiív nélküli körívek főpontkitűzése Olyan nagy körívsugarak esetében alkalmazzák, ahol már a táblázat nem ír elő túlemelést, vagy iparvágányok és állomási mellékvágányok köríveinek esetén, ahol a kis sebesség miatt nem kell a túlemelés. A körív főpontjai (21 ábra): - az ív eleje pont (IE) - az ív vége pont (IV) - az ív közepe pont (K). - 32 - BME Út és Vasútépítési Tanszék Vasúttervezés 21. ábra: Az átmenetiív nélküli körív

főpontjainak kitűzése Az íveleje pontok: T = R tg α m 2 Az ívközepe pont: - derékszögű koordinátákkal való kitűzés esetén: AE = R sin α 2 α⎞ ⎛ és EK = AO − C O = R ⎜1 − cos ⎟ 2⎠ ⎝ - tetőponti érintőről való kitűzés esetén: A G = G K = K H = H B = R tg - a sarokpontról való kitűzés esetén: S K = S O − KO = A körív hossza: α ⎞ ⎛ − R = R ⎜ sec − 1⎟ α 2 ⎠ ⎝ cos 2 R I R = Rarc(α ) - 33 - α 4 BME Út és Vasútépítési Tanszék Vasúttervezés b) Átmenetiíves körív főpontkitűzése Az átmenetiíves körív főpontjainak kitűzését a 22. ábra mutatja 22. ábra: Az átmenetiívesi körív főpontjainak kitűzése Az átmenetiív eleje pontok: T = x 0 + (R + f ) tg a 2 Az átmenetiív vége pontok: X ésY. Az ív közepe pont: - derékszögű koordinátákkal való kitűzés esetén: α α⎞ ⎛ AE = Rsin + x0 és EK = R⎜1−cos ⎟ + f 2 2⎠ ⎝ m - tetőponti érintőről való

kitűzés esetén: A G = B H = R tg α 4 − f tg α / 2 α f GK = HK = Rtg + 4 sinα / 2 + x0 m m - a sarokpontról való kitűzés esetén: α ⎛ α ⎞ SK = SO − R = (R + f )sec − R = (R + f )⎜sec −1⎟ + f 2 ⎝ 2 ⎠ - 34 - m BME Út és Vasútépítési Tanszék A tiszta körív hossza: Vasúttervezés I R = Rarc(α − 2τ ) m c.) Főpont kitűzési eljárások hozzáférhetetlen sarokpont esetén - Kitűzés egy segédegyenessel: két egymásból jól irányozható pontok távolságát és γ és δ szögeket mérjük meg. Kitűzés sokszögmenettel: a két messze fekvő érintőt egy olyan sokszögmenettel kötjük össze, melynek sarokpontjai a földmunka koronaszélességén belül vannak. Az a oldalhosszakat és ε törésszögeket mérjük meg. A két kitűzési mód vázlatát a 23. ábra szemlélteti 23. ábra: Főpont kitűzés hozzáférhetetlen sarokpont esetén d) Főpont kitűzés szögmérőműszer nélkül A szögmérőszer nélkül

történő főpont kitűzés vázlatát a 24. ábra szemlélteti 24. ábra: Szögmérőszer nélkül történő főpont kitűzés vázlata - 35 - BME Út és Vasútépítési Tanszék Vasúttervezés 3.153 A körívek részletpontjainak kitűzése a) A részletpontok legnagyobb távolsága Az elméleti képlet: l≤1,0*R. A gyakorlatban R≥200 m ívsugár esetén 20 m-enként, egyéb esetben 10 m-enként tűzzük ki a részletpontokat. b) Részletpont kitűzés koordinátákkal kerek abszcisszák esetén (25. ábra) Az x abszcisszákat kerek (10,20 m) értékűnek választjuk, és a hozzájuk tartozó y ordinátákat a Pitagorasz-tétel szerint számítjuk. Az érintő közelítő képlete: y≈x²/2R 25. ábra: Részletpont kitűzés koordinátákkal kerek x abszcisszák esetén c) Részletpont kitűzés koordinátákkal kerek ívhosszak esetén (26. ábra) E módszer előnyösebb a szelvényezés szempontjából, mivel a részletpontok ívben mért távolsága kerek

értékű. 26. ábra: Részletpont kitűzés koordinátákkal kerek l ívhosszak esetén d) Részletpont kitűzés húrról (27. ábra) Ez akkor lehetséges, ha már két körívpontot, valamint a γ középponti szöget vagy a h húrhosszat ismerjük. Közelítő pontossággal a parabolás helyettesítés is alkalmazható - 36 - BME Út és Vasútépítési Tanszék Vasúttervezés 27. ábra: Részletpont kitűzés húrról e) Részletpont kitűzés meghosszabbított húrokkal (28. ábra) Ez a módszer műszer nélkül, mérőszalaggal is végrehajtható. 28. ábra: Részletpont kitűzés meghosszabbított húrokkal f) Részletpont kitűzés kerületi szögekkel (29. ábra) Ez a legpontosabb és egyben a legfontosabb eljárás. Az R sugarú körív A pontbeli érintőjének és az AB húrnak iránya az l ívhosszhoz tartozó δ kerületi szöget zárja be, és ehhez az ívhosszhoz az AOB középponti szög tartozik, melynek nagysága 2δ. A kerületi szög mindig a

megfelelő középponti szög felével egyenlő: - 37 - BME Út és Vasútépítési Tanszék Vasúttervezés 29. ábra: Részletpont kitűzés kerületi szögekkel 3.154 Az átmenetiíves körív részletpontjainak kitűzése a) Átmenetiíves körív részletpontjainak kitűzése koordinátákkal (30. és 31 ábrák) Az átmenetiív részletpontjait az alapérintőről tűzzük ki. A csatlakozó körív részletpontjait az eredeti alapvonalról és az átmenetiív végérintőjéről is kitűzhetjük. 30. ábra: Átmenetiíves körív részletpontjainak kitűzése koordinátákkal az eredeti érintőről - 38 - BME Út és Vasútépítési Tanszék Vasúttervezés 31. ábra: Átmenetiíves körív részletpontjainak kitűzése koordinátákkal az ÁV pontbeli érintőről b) Átmenetiíves körív részletpontjainak kitűzése kerületi szögekkel (32. ábra) Az átmenetiívhez csatlakozó körív részletpontjait az átmenetiív végpontján álló műszerrel

tűzhetjük ki, miután a körívnek a csatlakozó pontbeli érintőjét beirányoztuk. 32. ábra: Átmenetiíves körív részletpontjainak kitűzése kerületi szögekkel 3.16 A kosárívek 3.161 A kosárívek alkalmazási területe Kosáríveknek nevezzük azokat az íveket, amelyek két vagy több egymáshoz érintőlegesen csatlakozó, de különböző sugarú körívből tevődik össze. Törekedni kell arra, hogy a két körív sugara ne térjen el jelentősen egymástól. A kosárív és a csatlakozó egyenesek közé is ugyanúgy kell átmenetiívet beiktatni, mint szabályos körív esetében. A kosárív vázlatát a 33. ábra szemlélteti - 39 - BME Út és Vasútépítési Tanszék Vasúttervezés 33. ábra: A kosárív vázlata A túlemeléssel kapcsolatban három alapesetet különböztetünk meg: - ha a túlemelések különbsége (m1-m2)<30 mm, a kisebbik körívben meg kell állapítani a csökkentett túlemelés értékét. - ha a (m1-m2)<30 mm, de az

egységes túlemelés nem alkalmazható, a túlemeléskülönbséget a szabványos 1:10v hajlású kifutólejtővel a nagyobbik körívben kell kifuttatni. - ha (m1-m2)≥30 mm, a két körív közé közbenső átmenetiívet kell beiktatni. 3.162 A kosárívek kitűzése a) Átmenetiívek nélküli kosárív kitűzése A kétrészes kosárív adott ívsugarakkal történő kitűzését a 34. ábra szemlélteti Adott α, R1, R2, és T1, meghatározandó az A pont ismeretében B, C, D, és E pontok. Ih= R1 arc α 1+ R2 arc α 2. 34. ábra: Kétszeres kosárív kitűzése adott ívsugarak esetén - 40 - BME Út és Vasútépítési Tanszék Vasúttervezés A kétrészes kosárív adott tangenshosszokkal történő kitűzését a 35. ábra szemlélteti Általában mindkét tangenshossz kötött, és az egyik körívsugár ismeretében kell a másikat meghatározni. Adott α 1, T1, T2, R1, kitűzendők a C, D és E pontok 35. ábra: Kétszeres kosárív kitűzése adott

tangenshosszok esetén A háromrészes kosárív adott ívsugarakkal és tangenshosszokkal történő kitűzését a 36. ábra szemlélteti. Adott T1, T2, R1, R2, R3, kitűzendők a B, C, D, E, és F pontok. 36. ábra: Háromrészes kosárív kitűzése adott ívsugarakkal és tangenshosszokkal Szélső átmenetiíves kétrészes kosárív kitűzését a 37. ábra szemlélteti - 41 - BME Út és Vasútépítési Tanszék Vasúttervezés A kosárívnek nincs közbenső átmenetiíve, de az egyeneshez mindkét végén átmenetiívekkel csatlakozik. A kitűzést az átmenetiív nélküli kosárív mintájára végezzük 37. ábra: Szélső átmenetiíves kétrészes kosárív kitűzése Közbenső átmenetiíves kétrészes kosárív kitűzését a 38. ábra szemlélteti A közbenső átmenetiív a kisebbik sugárhoz tartozó, közönséges lineáris görbületváltozású átmenetiívnek egy, L1 és L2 ívhosszak közé eső közbenső darabja. 38. ábra: Közbenső

átmenetiíves kétrészes kosárív kitűzése - 42 - BME Út és Vasútépítési Tanszék Vasúttervezés 3.17 Gyakorlati ívkitűzési feladatok 3.171 Részletpont közbeiktatása a) Körív részletpontok közbeiktatása (39. ábra) A részletpontok kis távolsága folytán az ívhossz a húrhosszal közelítően azonosnak vehető és a körív parabolával helyettesíthető. 39. ábra: Körív részletpont közbeiktatása b) Átmenetiív részletpontok közbeiktatása (40. ábra) Az átmenetiív részletpontok közbeiktatása kétféleképpen történhet: - beiktatás húr segítségével - beiktatás érintő segítségével 40. ábra: Átmenetiív részletpont közbeiktatása - 43 - BME Út és Vasútépítési Tanszék Vasúttervezés 3.172 Adott ponton átmenő ívek kitűzése a) Adott ponton átmenő, adott érintőkhöz csatlakozó körív kitűzése Az adott ponton átmenő, adott érintőkhöz csatlakozó körív kitűzése kétféle lehet: - átmenetiív

nélküli körív (41. ábra) - átmenetiíves körív (42. ábra) 41. ábra: Adott ponton átmenő, adott érintőkhöz csatlakozó körív kitűzése, ha a körív átmenetiív nélküli 42. ábra: Adott ponton átmenő, adott érintőkhöz csatlakozó körív kitűzése, ha a körív átmenetiíves b) Három adott ponton átmenő körív kitűzése és négy adott ponton átmenő átmenetiív kitűzése. A három adott ponton átmenő körív kitűzését és a négy adott ponton átmenő átmenetiív kitűzését a 43. ábra szemlélteti - 44 - BME Út és Vasútépítési Tanszék Vasúttervezés 43. ábra: A három adott ponton átmenő körív kitűzése és a négy adott ponton átmenő átmenetiív kitűzése 3.173 Ívek érintőjének kitűzése a) Érintő kitűzése a körív egy pontjában (44. ábra) 44. ábra: Érintő kitűzése a körív egy pontjában b) Érintő kitűzése az átmenetiív egy pontjában (45. ábra) 45. ábra: Érintő kitűzése az

átmenetiív egy pontjában c) Adott külső ponton átmenő érintő kitűzése (46. ábra) 46. ábra: Adott külső ponton átmenő érintő kitűzése - 45 - BME Út és Vasútépítési Tanszék Vasúttervezés 3.174 Ívek közötti érintők meghatározása Nehéz vonalvezetésű vasútvonalaknál a körív helyzete adott, és e körívek közé kell utólag az érintőket beiktatni 3.175 Vágánytengely-eltolások kitűzése Vonalkorrekciók során gyakran van szükség a vágánytengely-távolság változása miatt a vágánytengelyek eltolására, az ún. vágányugrásra, amely egyenes és köríves szakaszokon is előfordulhat. 3.176 Pályaszélesítések kitűzése Rekonstrukció során gyakran át kell építeni a köríveket és az átmenetiíveket. a) Átmenetiívek utólagos beiktatása (47. ábra) 47. ábra: Átmenetiívek utólagos beiktatása b) Átmenetiívek hosszának megnövelése c) Nagyobb körívsugár és hosszabb átmenetiívek beiktatása - 46 -

BME Út és Vasútépítési Tanszék Vasúttervezés 3.18 A körívek megválasztása 3.181 Az ívsugár és a sebesség összefüggése A körívben a sebesség nagysága függ attól, hogy túlemelés nélküli vagy túlemelésben fekvő pályáról van-e szó. Az ívsugár és az engedélyezett sebesség összefüggését a 48. ábra mutatja a) Túlemelés nélküli köríveket csak akkor alkalmazunk, ha már a legnagyobb sebesség mellett sem kell túlemelést alkalmazni. A szabad oldalgyorsulás legnagyobb értéke: a0=0,60-0,65 m/s², és v=2,8√R [km/h]. b) Túlemelésben fekvő ívekben nagyobb sebességek engedhetőek meg. 48. ábra: Az ívsugár és az engedélyezett sebesség összefüggése 3.182 A tervezendő ívsugarak megállapítása Arra kell törekedni, hogy egy vasútvonalon azonos minimális sugarakból álló egységes vízszintes vonalvezetést alakítsunk ki, így lehet a végig azonos sebességgel haladó vonatokra a leggazdaságosabb menetrendet és

terhelési adatokat meghatározni. Felújítások során a kisebb sugarú íveket át kell építeni. Új tervezések esetén nyílt vonalakon 300 m-nél kisebb sugarú körívet már nem alkalmazunk. - 47 - BME Út és Vasútépítési Tanszék Vasúttervezés 3.19 Körívek csatlakoztatása 3.191 Általános előírás Általában az egymás után következő ívek között legalább v/2 hosszú, túlemelés nélküli egyenes rész feküdjék, ahol v a sebesség [km/h]. 3.192 Azonos irányú ívek csatlakoztatása Ha az egyenes nem fér el, a két ívet egy egységes, nagyobb sugarú ívvel kell helyettesíteni, esetleg kosárívvé átalakítani, a 49. ábrán látható módon 49. ábra: A két ív kosárívvé történő alakítása 3.193 Ellenívek csatlakoztatása a) Ellenívek alkalmazása átmenetiíves körívek esetében Ha a közbenső min. v/2 hosszú egyenes nem biztosítható, akkor a közbenső egyenest teljesen meg kell szüntetni, és a két átmenetiív

hosszát megnövelve, azokat egymással inflexiósan kell csatlakoztatni. Ugyanakkor a két kifutó lejtőt is össze kell eggyé vonni A két átmenetiívnek egy közös, C= R1L1= R2L2 átmenetiív-állandója lesz, ez azonban már nem a v sebességnek megfelelő érték lesz, hanem annál rendesen nagyobb, nem szabványos érték. b) Inflexiós ellenívek átmenetiív nélküli tiszta körívekből - Nagysugarú ellenívek: régen nyíltvonalon a vágánytengely-távolság p1=4,00 m volt, az állomásokban, megállóhelyeken p2=5,00 m. A vágányelhúzás nagysugarú inflexiós ellenívvel történik, túlemelések és átmenetiívek nélkül. - Kissebességű vágányok ellenívei: a vonatfogadó fővágányokban - feltételt kell betartani, míg tolató vágányokban Közbenső közvetítő körív beiktatása (50. ábra) . Ha a csatlakozó körívek sugarai között jelentősebb különbség van, egyenes helyett célszerű közvetítő körívet közbeiktatni, amely a

nagyobb sugarú körívvel azonos irányú. - 48 - BME Út és Vasútépítési Tanszék Vasúttervezés 50. ábra: Közbenső közvetítő körív beiktatása 3.2 A magassági vonalvezetés A vízszintes vonalvezetés elsősorban a pályán megengedhető menetsebességek szempontjából szabja meg a vasúti pálya mivoltát, a magassági vonalvezetés a vonatok terhelésén, a vonóerő kihasználhatóságán keresztül befolyásolja a vonal teljesítőképességét. 3.21 A mértékadó emelkedő és a vonatterhelés A mértékadó emelkedő (51. ábra) egy vasútvonalnak az az e‰-ben kifejezett emelkedő értéke, amely a mozdony által vontatható vonatsúly nagyságát meghatározza. Állandó sebességet feltételezve a mozdony mértékadó vonóereje (Vm) egyenlő a vonat összes ellenállásával: Vm= ∑E. 51. ábra: A mértékadó emelkedő vázlata , vagyis em= v- µv. A mértékadó emelkedő (em) értéke: Tehát a mértékadó emelkedő az az emelkedő,

amelyen a mozdony vonóerejének teljes kihasználásával, az adott egyenletes sebességgel tudja a Q k súlyú szerelvényt továbbítani. - 49 - BME Út és Vasútépítési Tanszék Vasúttervezés Az előző oldalon bemutatott képletben szereplő változók jelentése: A mértékadó emelkedő-görbét az 52. ábra szemlélteti 52. ábra: A mértékadó emelkedő-görbe 3.22 A mértékadó emelkedő túllépése 3.221 A túllépés szükségessége Ha egy hosszabb vonatban több és jelentősebb hosszúságú, a mértékadó emelkedőnél nagyobb emelkedő fordul elő, az e szakaszokon előforduló legnagyobb emelkedőt kell mértékadó emelkedőnek tekinteni. 3.222 A többmozdonyos vontatás bevezetése Célszerű a kritikus, rövid, nagyemelkedőjű szakaszon a többmozdonyos vontatás bevezetése. 3.223 A rohamos emelkedő Rohamos emelkedő esetében számolni kell azzal, hogy a teljes terhelésű vonatok csak lendületük, kinetikai energiájuk egy részének

feláldozásával, azaz sebességcsökkenés árán jutnak fel a rohamos emelkedő tetőpontjára. - 50 - BME Út és Vasútépítési Tanszék Vasúttervezés a) A rohamos emelkedő közelítő számítása Feltételezzük, hogy a mozdony vonóereje állandó, azaz végig a Vm= Va=fQa tapadási vonóerővel számolunk. b) A rohamos emelkedő pontos számítása Itt is feltételezzük azt, hogy a mozdony vonóereje végig állandó, de a pontos meghatározáshoz a fajlagos gyorsítóerő-ábrát (53. ábra), illetve a tényleges fajlagos gyorsítóerő (p-e) értékeit vesszük alapul. 53. ábra: A fajlagos gyorsítóerő-ábra c) A rohamos emelkedő gyakorlati alkalmazása A rohamos emelkedő előnyeit elsősorban síkvidéki vasutak esetén lehet kihasználni (pl. az alföldi folyóátkelési helyeknél), valamint bújtatások esetén (pl. városi földalatti vasutak állomásai után). 3.23 A magassági veszteségek 3.231 A fékezési határlejtő Ha ef=µ, akkor µe=µ és

V=0. Az ef‰ a fékezési határlejtő, mert az ennél nagyobb lejtőben lefelé haladó vonatot az állandó sebesség tartása érdekében már fékezni kell. Körívben fekvő pályán em mértékadó emelkedővel is kell számolni (ef=µ+ µR). ef≈3‰ - 51 - BME Út és Vasútépítési Tanszék Vasúttervezés 3.232 A káros esés A fékezési határlejtőnél nagyobb pályaesést káros esésnek, az annál kisebbet kár nélküli esésnek nevezzük. Káros esésben haladó vonatot már nem kell vontatni, sőt fékezni kell A fékezésre fordított munka energiaveszteség, tehát „kár”. 3.233 A vesztett magasságkülönbség a) A vontatási munka A vontatási munka két részből adódik: - a menetellenállással szemben működő erő munkája az u hosszon: L1= µNu= µQ cos α u= µQh. - a gravitációs erővel szemben működő erő munkája: L2=Q sin α m/sin α= Qm. L= L1+ L2. Mechanikai alapon a vasútvonal optimális emelkedőjét nem lehet meghatározni,

ezért vasútüzemi szempontok alapján döntik el az emelkedők nagyságát. b) A vesztett magasságkülönbség (54. ábra) fogalma 54. ábra: Vázlat a vesztett magasság meghatározásához A és B pont közvetlen összeköttetése esetén m2= m1+m3-m4, melyet vesztett magasságnak nevezünk. A vasútvonalakat úgy kell terveznünk, hogy azok lehetőleg egyenletes emelkedővel, illetve lejtővel kössék össze a kívánt pontokat s így vesztett magasságot jelentő ellenlejtők ne forduljanak elő. c) A vesztett munka Az emelkedőben fekvő vonal pályaszintjének elleneséssel való megtörése vesztett magasságnak számít, amely vesztett munkát is jelent. Megállapíthatjuk azonban, hogy a fékezési határlejtőnél kisebb ellenesések nem jelentenek a vontatási munka szempontjából veszteséget. 3.24 A virtuális hossz fogalma és alkalmazásai A különböző vonalváltozatok üzemi költségeit a „virtuális hosszúság” (55. ábra) segítségével hasonlítjuk

össze. A virtuális hossz azt a vízszintes hosszat jelenti, amelyen a vontatás ugyanannyi munkát igényel, mint amennyit a megfelelő, emelkedővel bíró szakaszon. - 52 - BME Út és Vasútépítési Tanszék Vasúttervezés 55. ábra: A virtuális hossz Hv≈H+300*m [m]. Dombvidéki vasút esetén az emelkedők sorozata követi egymást és így a virtuális hosszat mindegyiknél meg kell állapítani, a hossz-szelvényt mindkét menetirányra meg kell vizsgálni. 3.25 Az állomások emelkedője 3.251 Az állomások vágányainak emelkedője Az állomási vágányokban a fékezési határlejtőnél kisebb emelkedőket szabad csak tervezni. Az emelkedő lehetőleg 0‰, de legfeljebb 2,5‰ legyen. 3.252 Az állomásokhoz csatlakozó vonalrészek emelkedője Az eáll≤2,5‰-ben fekvő állomásokhoz nem célszerű közvetlenül csatlakoztatni a mértékadó emelkedőt. Az esésviszonyokat az 56 ábra szerint kell kialakítani 56. ábra: Az állomások és az

állomásokhoz csatlakozó vonalrészek emelkedői 3.253 Az átlagos emelkedő fogalma A vonal ún. átlagos emelkedőjét (57 ábra) is figyelembe kell venni, mely mindig kisebb, mint a mértékadó emelkedő. Dombvidéki vonal esetén m/H=1-3‰, hegyvidéki vonalaknál 35‰ - 53 - BME Út és Vasútépítési Tanszék Vasúttervezés 57. ábra: Az átlagos emelkedő 3.26 A lejttörések kialakítása 3.261 A lejttöréspontok távolsága Az emelkedési viszonyokat úgy kell megtervezni, hogy a vasútvonalon egész vagy legfeljebb tized ezrelékek forduljanak elő. A különböző emelkedőjű szakaszok csatlakozási pontjait lejttöréspontoknak nevezzük. A vonal hossz-szelvényét úgy kell kialakítani, hogy az emelkedő, illetve az esés lehetőleg hosszú szakaszokon állandó legyen. Az egymást követő lejttörések távolsága a vonalra engedélyezett vonathossz, de legalább 200 m legyen. A mértékadó emelkedővel kialakított szakaszokat 5 km-enként kisebb,

legfeljebb em/2 emelkedőjű, legalább egy vonathosszúságú szakasszal ajánlatos megszakítani (58. ábra) 58. ábra: A lejttörések előírt távolsága, és a mértékadó emelkedők előírt hossza - 54 - BME Út és Vasútépítési Tanszék Vasúttervezés 3.262 A lejtők csatlakozása Az egymáshoz csatlakozó lejtők előjelhelyesen vett hajlásának különbsége domború lejttöréskor a mértékadó emelkedőt, homorú lejttörés esetén pedig a mértékadó emelkedő felét nem lépheti túl (59. ábra) Ha e feltételek nem elégülnének ki, akkor a két lejtő közé átmeneti vonalszakaszt kell beiktatni, mely domború lejttörés esetén fél vonathossz, de legalább 200 m, homorú esetén pedig egy vonathossz, de legalább 300 m legyen. 59. ábra: A lejtők csatlakozásának alapesetei 3.263 A lejttörések lekerekítése A lejttöréseket függőleges, nagy sugarú körívekkel kell lekerekíteni (60. ábra) 60. ábra: A lekerekítő ív vázlata - 55 -

BME Út és Vasútépítési Tanszék Vasúttervezés 3.27 A pálya hossz-szelvényének kialakítása, az emelkedők megválasztása A vasúttervezőnek mindenképpen a terepviszonyok legkedvezőbb kihasználására s az emelkedőknek a lehetséges minimumra csökkentésére kell törekednie. Az alkalmazott mértékadó emelkedő a vasútvonal egyik legfontosabb jellemzője. A rendes nyomtávolságú vasútvonalak mértékadó emelkedőit a 6. táblázat mutatja 6. táblázat: A rendes nyomtávolságú vasútvonalak mértékadó emelkedői Síkvidéken a mértékadó emelkedő lehetőleg legfeljebb em=3‰ legyen. Alagutakban és hosszú bevágásokban a pályaszint ne legyen vízszintes, hanem a vízelvezetés biztosítása érdekében legalább 2-3‰ esést kell tervezni. - 56 - BME Út és Vasútépítési Tanszék Vasúttervezés 4. Vasúti kitérők és átszelések A vonatközlekedés megkívánja, hogy a pálya bizonyos helyein a vasúti járművek egyik

vágányról a másik vágányra át tudjanak haladni, vagyis számukra irányeltérést kell biztosítani; más esetben a vágányok egymást átszelik, keresztezik. Így – elsősorban az állomásokban – un. vágánykapcsolásokat létesítünk A vágánykapcsolások különböző szerkezetekből – kitérőkből, átszelésekből, fordítókorongból, stb. – és az e szerkezetek között lévő hosszabb-rövidebb vágányszakaszokból állnak. A vágánykapcsolásokban használt szerkezetek az alábbiak: kitérők, vágányátszelések, átszelési kitérők (Angol kitérők), fordítókorongok, tolópadok, vágányzáró szerkezetek. - 4.1 A kitérő 4.11 A kitérők csoportosítása A különböző típusú kitérőket a 61. ábra szemlélteti 4.111 Egyszerű egyenes kitér Főiránya egyenes, az eltérő irány köríve pedig a keresztezés előtt befejeződik, így a keresztezés mindkét irányban egyenes. 4.112 Egyszerű átmenőköríves kitérő Főiránya

egyenes, az eltérítő irány köríve végigmegy az egész kitérőn. A keresztezés tehát a főirányban egyenes, a mellékirányban viszont íves kialakítású. 4.113 Ellenkező görbületű egyenes kitérő Mind a főirány, mind a mellékirány eltérít az eredeti iránytól (egyik jobbra, másik balra), viszont a keresztezés már egyenesben fekszik. 4.114 Íves kitérő Egy korszerű tervezési módszer alkalmazásával az egyszerű átmenőköríves (esetleg egyenes) kitérőkből, mint alapkitérőkből, alakítják ki. Ezek lehetnek: - azonos görbületű ívesített kitérők, ellenkező görbületű ívesített kitérők, szimmetrikus ívesített kitérők, - 57 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.115 Összefont kitérők: Két kitérőből alakítják ki, 3 íves keresztezésből áll. 61. ábra: A különböző típusú kitérők 1. A kitérő fő részei 4.12 A kitérő fő részei A kitérő fő részei (62. ábra): - Váltó:

részei a két szilárdan rögzített tősín és a két mozgó csúcssín. A csúcssínek elmozdításával lehet a jármű útját egyik, vagy másik irányba terelni. - Keresztezés: metszi egymást a főirány egyik sínje a mellékirány másik sínjével. A keresztezéshez tartoznak a külső sínek mellé helyezett vezetősínek is. - Közbenső rész: négy sínje köti össze a váltót a keresztezéssel. 62. ábra: A kitérő fő részei - 58 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.13 A kitérők szerkezeti kialakítása 4.131 A váltó szerkezete A kitérő váltójának feladata a jármű eltérítése az eredeti főiránytól, amely a csúcssínek átállításával, azaz a kívánt haladási iránynak megfelelő helyzetbe hozásával történik. A váltó tehát a kitérőnek az a része, amelynek egyes elemei – a csúcssínek – mozgást végeznek. A szabálytalanul állított váltón a járművet kétféle kisiklási veszély fenyegeti. A

csúccsal szembeni menetnél a váltó feles állása okozhat kisiklást, amikor mindkét kerék a tősín és a csúcssín közé fut, s a jármű menthetetlenül kisiklik. Ellenkező irányú menetnél a helytelen irányba állított váltót a járműkerék – a zárt csúcssín és a tősín közé futva – felvágja, felhasítja. Ha a csúcssín felvágása, azaz erőszakos átállása, nem sikerül, a jármű kisiklik. E két baleseti forrást biztosító berendezéssekkel meg lehet előzni. A váltó feles állására és a váltófelvágásra a 63. ábra mutat példát 63. ábra: A váltó feles állása és a váltófelvágás A csúcssín három főtípusa: (64. ábra) - magas csúcssín, - zömök csúcssín, - harang alakú csúcssín. 64. ábra: A három fő csúcssín típus - 59 - BME Út és Vasútépítési Tanszék Vasúttervezés A magas csúcssín a tősínnel azonos magasságú, így a tősínhez illeszkedése érdekében a tősín talpát meg kell

munkálni. A magas csúcssínű váltó 5 jellegzetes metszetét a 65. ábra mutatja 65. ábra: A magas csúcssínű váltó 5 jellegzetes metszete A zömök, vagy harang alakú (alacsony) csúcssín talpa zárt állapotában a tősín hevederkamrájában helyezkedik el, így a tősín profil talpát nem kell megmunkálni. A zömök csúcssínű váltó 5 jellegzetes metszetét a 66. ábra mutatja 66. ábra: A zömök csúcssínű váltó 5 jellegzetes metszete A függőleges kerékterhek szempontjából – nagyobb tehetetlenségi nyomatéka folytán – a magas csúcssín az előnyösebb, de az ilyen váltó, a tősín említett meggyengítése miatt, az oldalirányú kerékterheknek kevésbé áll ellent. A kitérőkben végzett dinamikus mérések az utóbbi ok folytán az alacsony csúcssín szelvény előnyeit igazolják, s így a MÁV is – amely a - 60 - BME Út és Vasútépítési Tanszék Vasúttervezés 48-as sínrendszerű kitérőkben magas csúcssínű

váltókat gyártott – az 54-es sínrendszerű kitérőknél ezek alkalmazására tér át. A kitérőgyártás számára ún. csúcssín gyalulási terv készül, amely a csúcssín és a tősín keresztmetszeteit tartalmazza kb. 30-40 cm távolságra egymástól Az előző két ábra ilyen részleteit mutatják be, természetesen a tényleges terveken részletesebb kottázás szükséges. A csúcssín hegye ne vékonyodik el teljesen, hanem kb. 5 mm vastagságnál lecsapják azt A tősínek közönséges pályasínek, amelyeket a csúcssín gyalulási terv szerint kismértékben meg kell munkálni. A tősín leerősítési megoldása szorosan összefügg a csúcssín alakjával. A 67 ábrán a MÁV 48-rendszerű kitérőinek magas csúcssínű váltó sínszékét láthatjuk, amelynél a tősín leerősítése, megtámasztása jól látható. 67. ábra: A MÁV 48-rendszerű kitérőinek magas csúcssínű váltó sínszéke Az eltérő irányban haladó jármű kereke olyan

oldalerőket adhat át a csúcssínre, amelyek azt kedvezőtlenül meghajlíthatják és a csúcssín végének kihajlása miatt az 1. pontban a szerelvény következő kerekének kisiklását eredményezheti. Ezért a tősínre a 68 ábrán látható támasztó tuskókat szerelnek fel, amelyek a csúcssínt mindig az előírt távolságra tartván a tősíntől, ezt a kellemetlen meghajlást meggátolják. 68. ábra: A támasztó tuskók elhelyezése - 61 - BME Út és Vasútépítési Tanszék Vasúttervezés A csúcssín elmozdulását kétféle módon biztosítják. Régebben használták az un forgócsapos váltókat (69. ábra), amelyekben a csúcssín egy függőleges tengelyű csap körül forgó mozgást végzett. Ezt nevezték gyökkötésnek E csap körüli forgás nem kedvező, a csúcssín hosszirányban nem erősíthető le, s a forgócsapban a csúcssínben fellépő hosszirányú erők – a hőerők – nagy nyíró igénybevételt okoznak. 69. ábra:

Forgócsapos váltó A MÁV már hosszabb ideje nem gyártat és nem fektet forgócsapos kiérőket. A korszerű váltó rugalmas csúcssínekkel készül, amelyek vízszintes síkban történő meghajlításukkal hozhatók egyik, vagy másik helyzetbe (70. ábra) 70. ábra: A rugalmas csúcssín kialakítása A csúcssín talpát a kijelölt helyen 1-1,5 m hosszban a könnyebb állíthatóság érdekében munkálják meg, de ez a gyengítés a hosszabb csúcssíneknél – nagysugarú kitérőkben – elhanyagolható. Egyes kitérőknél a csúcssínt teljes hosszában csúcssín szelvényből készítik, így egy közbenső hegesztés elmaradhat. A rugalmas csúcssínű váltó a forgó, kopó alkatrészek elmaradása, a csúcssín kedvezőbb rögzítése folytán sokkal előnyösebb, mint a forgócsapos megoldás. Hátrányaként mindössze a nagyobb átállító-erő jelentkezik, ami azonban a mai állítókészülékekkel minden nehézség nélkül biztosítható. - 62 -

BME Út és Vasútépítési Tanszék Vasúttervezés A váltó állítása háromféle módon történhet: - a helyszínen, kézi erővel, - központból, vonóvezetékekkel, - központból, villamosmotorral. A kézi erővel való állítást a 71. ábrán látható állítókészülékkel a helyszínen végzik, amely a súlykörte átdobása útján hozza mozgásba a csúcssíneket összekötő állítórudat. A kézi állítású váltókat kulccsal működő váltózárral egyik, vagy másik állásukban rögzíteni lehet. A váltózár a simuló csúcssínt a tősínhez szorítja, rögzíti, s így a feles állás veszélye is ki van zárva. A kézi állítást ma már csak egészen kis mellékvonali állomásokon, ipartelepi, rakodó, stb. vágányok kitérőin alkalmazzák. 71. ábra: A kézi állítás során használt állítókészülék Az állomások kitérőinek váltóit a váltóállító központból – tehát nem a helyszínen, hanem távolból – állítják. A

vonóvezetékes váltóállításnál a központban elhelyezett állítókar kézi erővel létrehozott mozgását acélhuzalból, illetve láncból álló vonóvezeték viszi át a váltó melletti állítódobra. Az állítódob elforgása elmozdulást hoz létre a csúcssín-összekötő rúdon, s így a csúcssínek elmozdulnak. Mind a helyszíni, kézi erővel, mind a központból vonóvezeték segítségével végrehajtott váltóállítást ugyancsak vonóvezeték útján működtetett reteszelő szerkezet segítségével lehet biztosítani. A reteszelő szerkezet a tökéletesen simuló csúcssínt rögzíti, s így mintegy az átállítás jó végrehajtását ellenőrzi és biztosítja. A korszerű váltóállítás nem emberi, hanem villamos váltóhajtómű segítségével történik. A villamos váltóhajtómű felépítésének vázlatát a 72. ábra szemlélteti - 63 - BME Út és Vasútépítési Tanszék Vasúttervezés 72. ábra: A villamos váltóhajtómű

felépítésének vázlata A forgalombiztonság megkívánja, hogy a helyes irányba állított váltó simuló csúcssínjét ebben a helyzetben valamilyen szerkezeti megoldással rögzítsük is. E célra szolgál a kampózár. Ez a szerkezet bármilyen állási móddal működtetett váltónál alkalmazható A kampózár működési elvét a 73. ábra szemlélteti 73. ábra: A kampózár működési elve - 64 - BME Út és Vasútépítési Tanszék Vasúttervezés A kampózár az állítószerkezet által átadott rudazatmozgást részben a kampók mozgatására, részben pedig a csúcssínek tényleges átállására használja fel. A mozgás az alábbi 4 ütemben történik. I. Alapállás Az eltérítő csúcssín zárva, bekampózva II. A rudazat mozgása kikampózza az eltérítő csúcssínt és megkezdi a másik, egyenes csúcssín zárását. III. Az eltérítő csúcssín megmozdul, az egyenes csúcssín záródik IV. Az eltérítő csúcssín teljesen felnyílik,

az egyenes csúcssín bekampózik A kapózár azzal biztosítja a váltót, hogy a bekampózás csak tökéletesen záródó csúcssín esetén történhet meg. Más vasutak a kampózár helyett a tolattyús csúcssín rögzítést (74. ábra) használják, amely kedvezőbben helyezhető el és egyszerűbb szerkezetű. 74. ábra: A tolattyús csúcssín rögzítő szerkezet A MÁV 48 XIII rendszerű kitérő váltóját a 75. ábra szemlélteti 75. ábra: A MÁV 48 XIII rendszerű kitérő váltója - 65 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.132 A közbenső kitérőrész szerkezete A közbenső kitérőrész szerkezeti szempontból a kitérő legegyszerűbb része. Ebben a két iránynak megfelelően 2-2 sín helyezkedik el, általában a szokásos fővonali sínleerősítéssel – nálunk a GEO leerősítéssel – lekötve. Az eltérés mindössze annyi a folyópálya felépítményétől, hogy - a sínek nem 1:20-as dőlésben, hanem függőleges

gerinccel helyezkednek el, - az íves ágban sincs túlemelés, minthogy a 4 sín ugyanazon a kitérőaljon fekszik. A keresztezési rész közelében, ahol a két kitérőág sínjei egymáshoz egész közel vannak, azokat az adott helyen lévő hajlásszögnek megfelelően levágott és összehegesztett bordás alátétlemezek támasztják alá (76. ábra) 76. ábra: A különböző kialakítású bordás alátétlemezek 4.133 A keresztezés szerkezete a) Fix keresztezések A kitérő keresztezési része 3 részből áll: - a keresztezési csúcs, - a könyöksínek és - a vezetősínek. A keresztezési csúcs szerkezetileg háromféle módon készülhet: Az első az, amikor a csúcsbetétes keresztezésnél a keresztezési csúcs egy acélöntvény, amelynek oldalán tuskók biztosítják a mellé kerülő könyöksínek távolságát, azaz a nyomcsatorna szélességét. A csúcsbetét a nagyobb kopásállóság biztosítására mangánacélból készül. A keresztezési részt

régebben szoros hevederkötéssel, újabban aluminothermikus hegesztéssel csatlakoztatják a rendes sínekhez. A MÁV szabványkitérőinek nagy része csúcsbetétes keresztezéssel (77. ábra) van kialakítva - 66 - BME Út és Vasútépítési Tanszék Vasúttervezés 77. ábra: A csúcsbetétes keresztezés A második a sínekből készült keresztezés, melyet általában csúcssín szelvényű sínek összegyalulásával állítanak elő. Ez a szerkezet (78 ábra) csak akkor előnyös, ha nem közönséges sínanyagból, hanem szintén mangántartalmú sínekből készül. 78. ábra: A sínekből készült keresztezés A harmadik az egybeöntött keresztezés (79. ábra) 79. ábra: Az egybeöntött keresztezés A könyöksínek (80. ábra) a keresztezési csúcs mellé helyezve a kerékteher átadását, illetve átvételét végzik. - 67 - BME Út és Vasútépítési Tanszék Vasúttervezés 80. ábra: A könyöksínek A keresztezésen áthaladó kerék

oldalirányú megtámasztása, azaz vezetése egy bizonyos hosszon megszűnik. Így e vezetés nélküli szakaszon a jármű biztonságos irányítását a kerékpár másik kerekét megfogó vezetősínnel (81. ábra) kell megoldani A vezetősín és a tősín közötti nyomcsatorna szélessége itt a legkisebb: 41 mm. Az e nyomcsatornába befutó kerék hátoldala – nagysebességű járműveknél – erős ütést mér a vezetősínre. Ezt a vezetősín végének kihajtásával, azaz a nyomcsatorna menedékes kiképzésével lehet némileg mérsékelni. A vezetősín különleges keresztmetszetű sín, melynek szelvénye 20 mm-rel magasabb, mint a pályasíné, ami biztosítja, hogy az a kereket nagyobb hosszban támasztja meg. 81. ábra: A vezetősín felülnézete és keresztmetszete A kerék és a vezetősín ütközésekor igen jelentős igénybevételek keletkeznek, ezért nagy sebességgel járt kitérőknél a korábbi merev vezetősín szerkezetek helyett rugalmas

szerkezetek beépítésére törekszenek. A DB korszerű vezetősín megoldását mutatja a (82 ábra), amelynél a szögacél keresztmetszetű vezetősín rugalmas rögzítését egy rugalmas kengyel biztosítja. - 68 - BME Út és Vasútépítési Tanszék Vasúttervezés 82. ábra: Korszerű vezetősín megoldása b) Mozgó keresztezések: A vezetősínnél fellépő ütések teljes kiküszöbölése a váltóval együtt mozgatható keresztezés bevezetésével hajtható végre. Ez esetben a keresztezésben nincs vezetés nélküli távolság és így a vezetősín elhanyagolható. Mozgó keresztezési csúcs esetében a csúcs forgócsapos, vagy rugalmas kialakítású lehet (83. ábra). 83. ábra: Forgócsapos vagy rugalmas kialakítású mozgó keresztezési csúcs Mozgó könyöksínes megoldás esetében mindkét könyöksín rugalmas kialakítású, s azok együttesen mozgathatók (84. ábra) 84. ábra: Együttesen mozgatható rugalmas könyöksínek A reteszes

megoldásnál mind a csúcs, mind a könyöksín mozdulatlan, s a hézag zárására egy, a csúcs és a könyöksínek közötti hézagba hosszirányban betolható és közben süllyesztett helyzetéből felemelkedő retesz szolgál. Mindkét irányba történő zárásnál két reteszt alkalmaznak (85. ábra) - 69 - BME Út és Vasútépítési Tanszék Vasúttervezés 85. ábra: Reteszes megoldás A MÁV 48 XIII rendszerű kitérő keresztezésének alaprajzát a 86. ábra szemlélteti 86. ábra: A MÁV 48 XIII rendszerű kitérő keresztezésének alaprajza A MÁV 48 XIII rendszerű kitérő alaprajzát a 87. ábra szemlélteti 87. ábra: A MÁV 48 XIII rendszerű kitérő alaprajza - 70 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.14 A kitérő alátámasztása A kitérőket általában talpfákra helyezzük, külföldön vasaljas kitérők is előfordulnak. Minthogy a kitérőn belül minden leerősítés, illetve sínszék az alj más-más helyére

kerül, e célra betonaljak gyártása és alkalmazása komplikált lenne. A talpfák hossza 2,60 és 5,20 m között változik 0,20 m-es lépcsőkben. Kitérőtalpfák céljaira előnyösen használhatók a ragasztott talpfák. A kitérők talpfakiosztásánál az alábbi főbb szempontok veendők figyelembe: - Az aljtávolság lehetőleg a folyópálya aljtávolságával egyenlő, vagy annál kisebb. - A váltó és a keresztezési csúcs alá feltétlenül sűrűbb aljkiosztás kerüljön. - A kitérőn belüli illesztéseket figyelembe kell venni. - Az aljak a váltórészben az egyenes irányra, a közbenső részben és a keresztezésben a szögfelezőre legyenek merőlegesek. Az U-alakú rugalmas szorítókengyellel kialakított rugalmas tősín leerősítést a 88. ábra szemlélteti. 88. ábra: Az U-alakú rugalmas szorítókengyellel kialakított rugalmas tősín leerősítés A kitérőben lévő szorítólemezes leerősítést a 89. ábra szemlélteti 89. ábra: A

kitérőben lévő szorítólemezes leerősítés - 71 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.15 A kitérő geometriai számítása 4.151 A váltó geometriai számítása a) A csúcssín és a tősín közötti távolságok A mozgó csúcssínekkel rendelkező váltónak mindenképpen biztosítania kell, hogy a járműkerekek – még a kígyózó mozgásból következő legkedvezőbb helyzetben is – akadálytalanul, ütés nélkül haladjanak a kijelölt irányba (90. ábra) 90. ábra: A csúcssín és a tősín közötti távolságok A 90. ábra szerint a kerékpár „vezetéstávolságának” alapulvételével a g elméleti minimális értéke: A túl nagy kopások miatt 7-9 mm-rel megnövelve: Ezt az értéket a forgócsapos váltóknál a gyökkötésnél, rugalmas váltóknál pedig a csúcssín rugalmas vonalának megfelelően annak közepe táján kell mérni. A jármű áthaladása szempontjából fontos másik méret a csúcssínfelnyitás

értéke, ami a felnyitott csúcssín és a tősín közötti távolságot jelenti. Forgócsapos váltónál ezt a méretet a csúcssín csúcsánál kell mérni (91. ábra) - 72 - BME Út és Vasútépítési Tanszék Vasúttervezés 91. ábra: A csúcssínfelnyitás értéke Rugalmas váltónál a felnyitás számítása komplikáltabb, s részben a csúcssín meghajlításától, részben a csúcssín szoros leerősítés, szelvénygyengítés, stb. függ (92 ábra) De ez esetben a pontos számításra nincs is szükség, mert a g említett helye és az előzőek szerint meghatározott mérete a kerékáthaladást biztosítja. 92. ábra: A csúcssínfelnyitás értéke rugalmas váltónál b) A csúcssínek vonalozása A váltó eltérő csúcssínje a geometriai vonalozás szempontjából 3 féle lehet: - Egyenes csúcssín, - Érintőköríves csúcssín, - Metszőköríves csúcssín. Egyenes csúcssín (93. ábra): Ezekkel csak csillepályákon találkozhatunk 93.

ábra: Egyenes csúcssín Érintőköríves csúcssín (94. és 95 ábrák): Ezzel lehet a legkorszerűbb váltót kialakítani, ahol a csúcssín íves futóéle érintőlegesen simul a tősín egyenes futóéléhez. - 73 - BME Út és Vasútépítési Tanszék Vasúttervezés 94. ábra: Érintőköríves csúcssín 95. ábra: Érintőköríves csúcssín számítási vázlata Az érintőköríves váltó fő geometriai méreteinek meghatározása: - 74 - BME Út és Vasútépítési Tanszék Vasúttervezés A metszőköríves csúcssín (96. ábra): Ennél az ívsugár és az érintőszög ismeretében az alábbiak szerint számíthatók a csúcssín ismeretlen m és c méretei 96. ábra: Metszőköríves csúcssín számítási vázlata - 75 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.152 A közbenső kitérőrész geometriai számítása a) Az egyszerű egyenes kitérő közbenső része Az egyszerű egyenes kitérőnél a közbenső rész e

egyenes hosszát kell meghatározni (97. ábra). 97. ábra: Az egyszerű egyenes kitérő számítási vázlata b) Az egyszerű átmenőköríves kitérő közbenső része (98. ábra) 98. ábra: Az egyszerű átmenőköríves kitérő számítási vázlata - 76 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.153 A keresztezés geometriai számítása a) Az egyszerű egyenes keresztezés számítása Az egyszerű egyenes keresztezésnél a 99. ábrán feltűntetett fontosabb méretek meghatározása szükséges. - 77 - BME Út és Vasútépítési Tanszék Vasúttervezés 99. ábra: Az egyszerű egyenes keresztezés vázlata - 78 - BME Út és Vasútépítési Tanszék Vasúttervezés A vezetősínnél lévő nyomcsatorna szélességi méreteit a 100. ábra szerint a nyomtávolság és a szabványos vasúti kerékpár vezetéstávolságnak különbségéből számíthatjuk. 100. ábra: A keresztezés melletti nyomcsatorna méretei b) Az egyszerű

köríves keresztezés 101. ábra számítása - 79 - BME Út és Vasútépítési Tanszék Vasúttervezés 101. ábra: Az egyszerű köríves keresztezés számítási vázlata 4.16 A kitérők tervezési adatai 4.161 A kitérők ívsugara - 80 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.162 A kitérők hajlása A kitérők hajlása, a kitérő végének érintői által bezárt szög, azaz a kitérők hajlásszögének tangensét értjük. A magyar kitérők szabványos hajlása 1:9, ami 6020’25”-nek a tangense. Az 1:9-es szabványos hajlással elfogadható 200-300 m ívsugarú kitérőket lehet tervezni, kedvező keresztezési megoldással. Az ennél meredekebb hajlású kitérők már kisebb, 150-100 m ívsugarak, míg a laposabb hajlást a nagysebességű 800-2200 m sugarú kitérőknél alkalmazzák. A magyar kitérők hajlásait és hajlásszögeit a 7. táblázat tartalmazza 7. táblázat: A magyar kitérők hajlásai és hajlásszögei A

kitérőhajlások összehasonlítását a 102. ábra szemlélteti 102. ábra: A kitérőhajlások összehasonlítása 4.163 A kitérők tengelyábrája A nyíltvonali és állomási vágányok helyszínrajzához hasonlóan, a kitérőket is egy vonallal, a vágánytengellyel ábrázoljuk (103. ábra) A tengelyábra a mérete a kitérő eleje és a tengelyvonalak metszéspontja, a „kitérő főpontja” közötti távolság, a b méret pedig a főpont és a kitérő vége közötti hossz. A kitérő elején kör alakú tárcsával jelöljük, azon az oldalon, amelyiken az állítókészülék van. A tárcsa jobb vagy bal felét aszerint feketítjük be, hogy jobb vagy bal kitérőhöz kapcsolódik. Az ívesített kitérőknek kettős vonalú tárcsát rajzolunk. - 81 - BME Út és Vasútépítési Tanszék Vasúttervezés 103. ábra: Különböző kitérők tengelyábrájának szerkesztése 4.17 A kitérők ívesítése 4.171 Az ívesítés célja és feltételei A vasutak

arra törekszenek, hogy lehetőleg minél kevesebb kitérőtípussal oldják meg vágánykapcsolásaikat, s így minél kevesebb alkatrészt kelljen a fenntartáshoz tárolniuk. Az állomások, az állomásokhoz csatlakozó nyíltvonali vágányok, valamint az ipartelepi vágányhálózatok tervezése során gyakran szükséges az, hogy kitérőt körívbe helyezzünk vagy, hogy a főiránytól mindkét irányba azonos ívekkel és hajlással térítsük el (104. és 105 ábrák). - 82 - BME Út és Vasútépítési Tanszék Vasúttervezés 104. ábra: A kitérő ívesítés alkalmazásai 105. ábra: Alapkitérők ívesítése Szerkezeti szempontból ívesíteni csak: - A rugalmas váltójú kitérőket és - A végigmenő hosszlemez nélküli kitérőket lehet. Geometriai szempontból: - Az érintőköríves csúcssínű kitérőket és - Az átmenőköríves kitérőket lehet. Az egyenes kitérő ívesítésének vázlatát a 106. ábra szemlélteti - 83 - BME Út és

Vasútépítési Tanszék Vasúttervezés 106. ábra: Az egyenes kitérő ívesítésének vázlata 4.18 A MÁV kitérői A MÁV szabványos kitérőinek főbb adatait a 8. táblázat, míg a tengelyábráikat a 107 ábra mutatja be. 8. táblázat: A MÁV szabványos kitérőinek főbb adatai A magyar kitérők jelölésénél a sínrendszert jelző szám mellett szerepel a kitérő típusa. Mellette fel szoktuk még tüntetni az ívsugarat, a hajlást és e.g betűkkel utalást pl ellenkező görbületű ívesítésre. Pl: 48 XIII-300-1:9, vagy 54-XIII-313/479-1:9 eg - 84 - BME Út és Vasútépítési Tanszék Vasúttervezés 107. ábra: A MÁV szabványos kitérőinek tengelyábrái 4.19 A kitérők beépítése A kitérők cseréje esetén, azt megelőzően ágyazatrostálást kell végrehajtani, amit gyakrabban a régi kitérőszerkezet alatt, gépi úton végeznek el, ritkábban alkalmazott megoldással a kitérő elbontása után is végrehajtható. A kitérőgyárak

által előállított és leszállított kitérőalkatrészeket általában a beépítés közvetlen helye közelében szerelik össze. Az ily módon összeszerelt kitérőt kézzel, csörlővel, daruval vagy gépi berendezéssel tolják be a helyére. a) A kitérő összehegesztése A hézagnélküli vágányokban fekvő kitérőket célszerű szintén összehegesztett hézagnélküli kivitelűre kiképezni. Ez elsősorban azt jelenti, hogy hegesztéssel: - A kitérőn belül szüntetjük meg a hevederes sínillesztéseket, majd - A kitérőt hozzáhegesztjük a csatlakozó vágányokhoz. A kitérőn belül aluminothermikus hegesztéseket a 108. ábra szerinti sorrendbe kell végrehajtani. - 85 - BME Út és Vasútépítési Tanszék Vasúttervezés 108. ábra: A kitérőn belüli aluminothermikus hegesztések végrehajtási sorrendje 4.2 A vágányátszelés A vágányátszelés két vasúti vágány szintbeli kereszteződését, átszelését oldja meg. 4.21 A

vágányátszelések csoportosítása A kisszögű átszelések csoportjába: - 6020’25” normál (alfa), - 12040’50” (két alfa), - 19001’15”(három alfa) hajlásszögű átszelések tartoznak. A nagyszögű átszelések 300, 450, 600 és 700 hajlásszögűek. A kisszögű és nagyszögű vágányátszelésekre mutat példát a 109. ábra 109. ábra: Kisszögű és nagyszögű vágányátszelések - 86 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.22 A vágányátszelések tengelyábrái A vágányátszelés tengelyábrájára mutat példát a 110. ábra 110. ábra: A vágányátszelés tengelyábrája A MÁV szabványos átszeléseire mutat példát a 111. ábra 111. ábra: A MÁV szabványos vágányátszelései Az átszelés elrendezésére mutat példát a 112. ábra 112. ábra: A vágányátszelés elrendezése - 87 - BME Út és Vasútépítési Tanszék Vasúttervezés A szabványos átszelések egyszerű keresztezéseiben a kitérőknél

megismert keresztezési csúcsokat, könyöksíneket, vezetősíneket, stb. alkalmazzák A kettős keresztezések csúcsbetéteit szintén nagyobb mangántartalmú acélból készítik, s azokat általában csúcssín profilból gyalulással állítják elő. Az egész keresztezést hosszlemezre fektetik. A kettős keresztezés alaprajzára mutat példát a 113. ábra 113. ábra: A kettős keresztezés alaprajza A vágánymegszakítás nélküli átszelésre mutat példát a 114. ábra 114. ábra: A vágánymegszakítás nélküli átszelés - 88 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.3 Az átszelési kitérő (angol kitérő) Az átszelési kitérő – angol kitérő – a kitérő és az átszelési vágánykapcsolási feladatait egyesíti, minthogy: - Biztosítja két egymást szintben metsző vágány kereszteződését és - Biztosítja az egyik vágányról a másikra történő áthaladást. Az átszelési kitérőt az átszelés

továbbfejlesztésével hozzuk létre, a négy keresztezési pont által meghatározott négyszögbe 4 csúcssínt és íves összekötő síneket helyezünk, míg a másik 4 csúcssín a négyszögön kívül helyezkedik el (115. és 116 ábrák) 115. ábra: Az átszelési kitérő 116. ábra: Az átszelési kitérő tengelyábrája A MÁV XIV rendszerű átszelési kitérőinél b=17,525 m Az átszelési kitérő két egyszerű kitérővel történő helyettesítésére mutat példát a 117. ábra 117. ábra: Átszelési kitérő helyettesítése két egyszerű kitérővel - 89 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.4 A fordítókorong A fordítókorong egyes járművek – elsősorban vontatójárművek – megfordítására, sok koncentrikusan összefutó vágány összekapcsolására szolgáló szerkezet. Lényegében süllyesztett aknában, függőleges tengely körül körbeforgatható acél hídszerkezet. A hídszerkezet középen egy főcsapra, a

szélein pedig az akna szélén körbefutó sínen mozgó kerekekre támaszkodik (118. ábra) 118. ábra: A fordítókorong A fordítókorong a főtartó alátámasztása szerint lehet: (119. ábra) a) Billenő rendszerű, b) Kéttámaszú, c) Háromtámaszú, d) Középcsuklós fordítókorong. 119. ábra: A fordítókorong főtartójának alátámasztási lehetőségei - 90 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.5 Tolópad A tolópad sok párhuzamos vágányt összekötő szerkezet, amelynél egy mozgó hídszerkezet a vágányokra merőleges sínpályán mozog. Csak egyes járművek mozgatására alkalmas Elsősorban járműjavító üzemekben használják az üzemen belüli javítóvágányok összekapcsolására. A tolópad fajtái: (120. ábra) a) süllyesztett tolópad, b) pályaszintes tolópad. 120. ábra: A tolópad fajtái 4.6 A vágányzáró szerkezetek A vágánykapcsolások szerkezeti részeihez számíthatók a vágányzáró szerkezetek

is. A vágányzáró szerkezetek jelöléseit a 121. ábra mutatja 121. ábra: A vágányzáró szerkezetek jelölése - 91 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.61 Kisiklasztó saru A kisiklasztó saru (122. ábra) feladata a fontosabb vágány védelme a mellékvágányról esetleg megfutamodó kocsik ellen. A kisiklasztó saru egy acélöntvény, amelynek két helyzete van: - Nyitott helyzetében a sín mellett, az űrszelvényen kívül helyezkedik el. - Zárt helyzetében a sínen fekszik, s a ráfutó járműkerekeket kisiklasztja. 122. ábra: A kisiklasztó saru 4.62 A vágányzáró sorompó A vágányzáró sorompó (123. ábra) feladata szintén a fontosabb vágány védelme a mellékvágányról esetleg megfutamodó kocsik ellen. 123. ábra: A vágányzáró sorompó 4.63 Csonkavágány végének lezárása A csonkavágány végét mindig le kell zárni. - 92 - BME Út és Vasútépítési Tanszék Vasúttervezés 4.631 Vágányzáró

földkúp (124 ábra) 124. ábra: A vágányzáró földkúp 4.632 Sínből készült ütközőbak (125 ábra) 125. ábra: Sínből készült ütközőbak 4.633 Energiacsökkentő ütközőbak (126 ábra) 126. ábra: Energiacsökkentő ütközőbak - 93 - BME Út és Vasútépítési Tanszék Vasúttervezés 5. Vasúti vágánykapcsolások 5.1 Vágánykapcsolások felosztása A vágánykapcsolatokat a kitérők, vágányátszelések és átszelési kitérők, valamint a köztük lévő hosszabb-rövidebb vágányszakaszok alkotják. A vágánykapcsolatokat két fő részre osztjuk: Az első a szabványos vágánykapcsolatok: párhuzamos egyenes vágányok összekötésére használjuk (128. ábra) 128. ábra: Szabványos vágánykapcsolások A második az egyedi tervezésű vágánykapcsolások: nem párhuzamos vágányok, körívben fekvő vágányok összekötésére, valamint különleges, ritkán előforduló kapcsolatok létrehozására használjuk (129. ábra) - 94 -

BME Út és Vasútépítési Tanszék Vasúttervezés 129. ábra: Egyedi tervezésű vágánykapcsolások 5.11 Szabványos vágánykapcsolások A szabványos vágánykapcsolásokat a 128. ábra foglalja össze Ezeket a vágánykapcsolásokat szinte kivétel nélkül az 1:9 hajlású kitérők felhasználásával egyenes, párhuzamos, egymástól szabványos p = 4,75 vagy 5,00 m távolságra fekvő vágányok összekötésére használjuk. 5.111 Az egyszerű vágányelágazás Lényege, hogy egy anyavágányból egy másik vágányt ágaztatunk ki, pl. állomás esetében egy fővágányból egy mellékvágányt. Számítása: ahol: 1:n p a kitérő hajlása, tg α = 1:n a vágánytengely-távolság - 95 - BME Út és Vasútépítési Tanszék Vasúttervezés ahol: T R a tangenshossz ívsugár (R = 300 m, esetleg 200 m) ahol: f b a kitérő és az ív eleje közötti egyenes hossza a választott kitérő típusától függő hossz Az egyszerű vágányelágazás

tervezési vázlatát a 130. ábra mutatja 130. ábra: Az egyszerű vágányelágazás tervezési vázlata Átmenő fővágányból történő elágazásnál 54 XI vagy 48 XI, egyéb vágánynál 54 XIII vagy 48 XIII rendszerű kitérőket kell alkalmazni. Az egyszerű vágányelágazás adatait a 9. táblázat mutatja 9. táblázat: Az egyszerű vágányelágazás adatai - 96 - BME Út és Vasútépítési Tanszék Vasúttervezés Az egyszerű vágányelágazás tengelyábráit a 131. ábra mutatja 131. ábra: Az egyszerű vágányelágazás tengelyábrái 5.112 Az egyszerű vágánykapcsolás Két párhuzamos, egymáshoz szabványos vágánytengely-távolságra fekvő vágány közvetlen összekapcsolására használjuk. E kapcsoláson át a vonat egyik vágányról a másikra át tud haladni egy vágányutat feltételezve (132. és 133 ábrák) Számítása: 132. ábra: Az egyszerű vágánykapcsolás tervezési vázlata Átmenő fővágány esetében XI rendszerű,

egyéb vágányoknál XIII rendszerű kitérőket kell alkalmazni. 133. ábra: Az egyszerű vágánykapcsolás tengelyábrái - 97 - BME Út és Vasútépítési Tanszék Vasúttervezés 5.113 Kettős vágánykapcsolás Ha két párhuzamos vágányt két vágányúttal kell összekötni, akkor azt két egymás mellé helyezett egyszerű vágánykapcsolással célszerű megoldani (134. ábra) 134. ábra: Két vágány összekötése két egyszerű vágánykapcsolással Sok esetben, főleg állomási bejáratok előtt nincs hely a két egyszerű vágánykapcsolás elhelyezésére. Ilyenkor a két kapcsolatot összetoljuk és középen egy 2 α hajlásszögű, 1:4,4 hajlású átszelést helyezünk el (135. ábra) 135. ábra: A kettős vágánykapcsolás tervezési vázlata Számítása: ahol: u f adott számítandó. A 4 750 mm-es vágánytengely-távolságnál és XIII-as kitérőknél az f értéke negatívra adódik (10. táblázat), így a kitérők mellékágát az

átszeléssel a 136 ábra szerint össze kell dolgozni, vagyis e két szerkezet mintegy egymásba fonódik, csonka kitérőket hozva létre. E vágánykapcsolásokban mindig XIII-as kitérőket használunk (137. ábra) 10. táblázat: A kettős vágánykapcsolás adatai - 98 - BME Út és Vasútépítési Tanszék Vasúttervezés 136. ábra: A kettős vágánykapcsolás csonka kitérői 137. ábra: A kettős vágánykapcsolás tengelyábrái 5.114 Az egyalfás líra Kis állomásokon, legfeljebb 4 párhuzamos vágány összekapcsolására használjuk az egyalfás lírát (138. ábra) Számítása az egyszerű vágányelágazás ill az egyszerű vágánykapcsolás számításával lényegében megegyezik. 138. ábra: Egyalfás líra tervezési vázlata Számítása: - 99 - BME Út és Vasútépítési Tanszék Vasúttervezés Az utolsó vágányt az egyszerű vágányelágazáshoz hasonlóan R = 200 vagy 300 m sugarú körívvel lehet csatlakoztatni (139. ábra),

melynek adatait a korábbi 9 táblázat tartalmazza 139. ábra: Egyalfás líra tengelyábrája Az egyalfás líra utolsó vágánya kitérővel is beköthető, ha abból vágányt vagy csonkavágányt akarunk kiágaztatni (140. ábra) 140. ábra: Egyalfás líra utolsó vágányának bekötése kitérővel Egyalfás lírába átszelési kitérő is minden gond nélkül beépíthető, mivel annak b mérete az egyszerű 1:9-es kitérők b méretével megegyezik (141. ábra) - 100 - BME Út és Vasútépítési Tanszék Vasúttervezés 141. ábra: Átszelési kitérő beépítése egyalfás lírába Az egyalfás líra nagy hátránya a vágányok nagymértékű rövidülése. Emiatt a hazai előírások legfeljebb 4 párhuzamos vágány összekapcsolását engedik meg egyalfás lírával. A negyedik vágány 2 x 135 = 270 méterrel rövidebb az elsőnél (142. ábra) 142. ábra: Vágányrövidülés egyalfás líránál 5.115 A kétalfás líra Az egyalfás líra

nagymértékű vágányrövidülésének kiküszöbölésére használják a meredekebb anyavágánnyal kialakított kétalfás lírát. A kétalfás líra mai alakja kialakulásának története van. a) Az eredeti kétalfás líra 1:11,8 hajlású kitérőkkel Eredetileg, sok évtizeddel ezelőtt az akkori járatos 1:11,8-as hajlású kitérőkkel úgy alakították ki a kétalfás lírát, hogy az első, α –val balra eltérítő kitérő után egy újabb, azonos hajlású bakkitérőt építettek be, amely így az anyavágánynak 2 α –s eltérítést adott. Ez a vágánykapcsolás innen kapta a nevét (143. ábra) A második és valamennyi további párhuzamos vágány egy-egy α középponti szögű, R = 200 m sugarú ívvel csatlakozik az anyavágányban fekvő kitérőkhöz. Az anyavágány eltérítő-szöge így pontosan az α = 4°51’26” kétszerese, azaz 2 α = 9°45’52” volt. A kitérő teljes hossza: a + b = 28 150 mm, ami pontosan a p = 4 750 mm –es

vágánytengely-távolságnak vetülete a 2 α hajlású anyavágányra. - 101 - BME Út és Vasútépítési Tanszék Vasúttervezés 143. ábra: Az eredeti kétalfás líra tervezési vázlata 1:11,8 hajlású kitérőkkel b) Kétalfás líra 1:9 hajlású kitérőkkel, p = 4750 mm vágánytengely-távolság esetén A túlságosan kis hajlásszögű, 1:11,8 –as kitérők helyett már jó néhány évtizeddel ezelőtt általánosan elterjedtek az 1:9 –es hajlású kitérők. Ezzel az új hajlású kitérőrendszerrel is az egyalfás líránál meredekebb anyavágánnyal rendelkező vágánykapcsolást kívánták megoldani. Kiderült azonban, hogy ha az α = 6°20’25”, mint új szabványos kitérőhajlás kétszeresével, azaz 12°40’50” –vel kívánták az előzőek szerint részletezett kétalfás lírát kialakítani, ennek geometriai akadályai voltak. Ugyanis a szabványos p = 4 750 mm vágánytengely-távolságnak vetülete erre az új 2 α hajlású

anyavágányra olyan rövid (21 639 mm) (144. ábra), hogy oda az 1:9 hajlású kitérő nem férne el Ugyanakkor a kitérők folyamatos cserélhetőségének biztosítása érdekében az újabb, 1:9 hajlású kitérők teljes hosszát a régi 1:11,8 –as kitérők hosszával azonosnak, 28 150 mm –re vették fel. E kitérők viszont a 2 α = 12°40’50” anyavágány hajlás mellett a vágánytengely-távolság túlságosan és fölöslegesen nagyra, p = 6 180 mm –re adódott. 144. ábra: Vázlat az 1:9 hajlású kitérőkből kétalfás líra tervezéséhez - 102 - BME Út és Vasútépítési Tanszék Vasúttervezés Ilyen elméleti vágánytengely-távolsággal a gyakorlatban nem terveztek vágánykapcsolást. Meg kívánták tehát célszerűen tartani: - a kedvező méretű 28 150 mm hosszú kitérőt és - az akkor szabványos 4 750 mm vágánytengely-távolságot. E kettős megkötöttség miatt az anyavágány hajlása az 1:9 –es rendszerben is 9°42’52”

maradt (145. ábra), ami azonban itt nem az alapul vett kitérő hajlásszög kétszerese, vagyis β ≠ 2 α 145. ábra: Kétalfás líra tervezési vázlata 1:9 hajlású kitérőkkel 4 750 mm vágánytengely-távolság esetén Ezt a geometriai feltételt egy ellenkező görbületű kitérő beiktatásával oldották meg. A MÁV erre a célra vezette be a 48 XII-1:9 kitérőt, amely egy ellenkező görbületű egyenes kitérő (146. ábra) Ez a kitérő az egyenes iránytól a mellékirányt a fenti jelölés szerinti δ = β – α szöggel téríti el. β = 9°42’52” - α = 6°20’25” δ = 3°22’27” Tehát a kitérő balra δ = 3°22’27” –vel, míg jobbra a maradék: α = 6°20’25” - δ = 3°22’27” γ = 2°57’58” - 103 - BME Út és Vasútépítési Tanszék Vasúttervezés 146. ábra: A kétalfás líra második kitérője, 48 XII Ezt a vágánykapcsolást a β ≠ 2 α feltétel ellenére, továbbra is „kétalfás lírának” nevezzük. A

második és a további párhuzamos vágányok a fenti δ középponti szögű, R = 400 m sugarú körívekkel csatlakoznak az anyavágányban fekvő kitérőkhöz. Ezeknél a kétalfás lírák tehát: - az első kitérő - a második kitérő - a harmadik és a további - összes kitérő 48 XI rendszerű, 48 XII rendszerű, 48 XIII rendszerű. c) Kétalfás líra 1:9 hajlású kitérőkkel, p = 5000 mm vágánytengely-távolság esetén Körülbelül két évtizeddel ezelőtt bevezették a 4 750 mm helyett az 5 000 mm –es állomási vágánytengely-távolságot. Feladatként jelentkezett ismét a „kétalfás líra” megoldása. Két lehetőség kínálkozott: - megtartani az eddigi kitérőket és a β = 9°42’50” anyavágány hajlást; ekkor az 5 000 mm vágánytengely-távolság vetületeként 29 800 mm adódott (147. ábra bal oldali háromszöge), vagyis a 28 150 mm hosszú kitérők között egy 1 650 mm hosszú fölösleges egyenes adódik, - megtartani a kitérők

egymásra építésének helyes elvét és növelni az anyavágány hajlásszögét; így nem kell az előbbi fölösleges egyenest beépíteni és az anyavágány meredekebb lesz (147. ábra jobb oldali háromszöge). 147. ábra: Vázlat az 5 000 mm –es vágánytengely-távolságú kétalfás líra tervezéséhez - 104 - BME Út és Vasútépítési Tanszék Vasúttervezés Az utóbbi megoldás került alkalmazásra (148. ábra) Az anyavágány hajlását az előzőekben megismert elv alapján úgy állapították meg, hogy az 5 000 mm –es vágánytengely-távolság és a 28 150 mm –es kitérőhosszhoz kerestek a 147. ábrán látható jobb oldali háromszög átfogója melletti szöget. Az ε –val jelölt szög a összefüggésből ε = 10°13’52” –re adódott. 148. ábra: Kétalfás líra tervezési vázlata 1:9 hajlású kitérőkkel 5 000 mm vágánytengelytávolság esetén E megoldáshoz a vágánykapcsolás második kitérőjeként egy újabb ellenkező

görbületű kitérőre volt szükség. Az időközben elterjedt kitérő-ívesítés módot és lehetőséget adott arra, hogy ne egy újabb kitérő bevezetése útján hanem a meglévő 48 XIII vagy 54 XIII kitérők ívesítésével oldják meg e problémát. Az ívesített kitérő adatai (149. ábra): ε = 10°13’52” - α = 6°20’25” δ = 3°53’27” - 105 - BME Út és Vasútépítési Tanszék Vasúttervezés tehát a kitérő mellékirányának ennyi az eltérítési szöge. A másik eltérítési szög, a γ értéke: α = 6°20’25” - δ = 3°53’27” γ = 2°26’58” 149. ábra: A 48 XIII eg kitérő, mint a kétalfás líra második kitérője Az ívesített kitérő fő- és mellékirányának ívsugarait az összefüggésből kapjuk, minthogy az ívesítés során az eredeti tangenshossz és szög nem változik meg. Így A vágánykapcsolás második és további vágányai a fenti δ középponti szögű, R = 300 m sugarú körívekkel

csatlakoznak az anyavágányba fekvő kitérőkhöz. Az 5 000 mm vágánytengely-távolság esetére tervezett szabványos kétalfás lírában tehát az alábbi kitérők szerepelnek: 48 XI vagy 54 XI - az első kitérő 48 XIII. eg Vagy 54 XIII eg - a második kitérő - a harmadik és az összes 48 XIII vagy 54 XIII. - többi kitérő - 106 - BME Út és Vasútépítési Tanszék Vasúttervezés d) Az átszelési kitérők beiktatása a kétalfás lírába Az átszelési kitérők a korábban tárgyalt egyalfás lírába egyszerűen beépíthetők, minthogy szabványos 6°20’25” –es hajlásszögük megegyezik az anyavágány hajlásszögével (141. ábra). A kétalfás lírába az átszelési kitérő kétféle módon illeszthető be: Első: az anyavágány δ = β – α középponti szögű ívvel történő megtörésével; ilyenkor a kihosszabbított vágány iránya egyenes és valamennyi vágány szabályszerűen beköthető (150. ábra). 150. ábra: Átszelési

kitérő beiktatása a kétalfás líra anyavágányának megtörésével Második: az anyavágány megtörése nélkül, a kihosszabbított vágány megtörésével; ilyenkor a megtört vágány alatti vágányt csak egyszerű vágányleágazással lehet a megelőző vágányból – és nem az anyavágányból – kiágaztatni (151. ábra) 151. ábra: Átszelési kitérő beiktatása a meghosszabbított vágány iránytörésével - 107 - BME Út és Vasútépítési Tanszék Vasúttervezés A 152. ábrán látható, hogy az eddig bemutatott szabványos vágánykapcsolásokkal szinte tetszés szerinti állomási vágányhálózat alakítható ki. 152. ábra: Szabványos vágánykapcsolások alkalmazása egy kis állomás vágányhálózatában e) Kétalfás líra 48 XVI rendszerű ívesített kitérőkből A 148. és 149 ábrákon bemutatott kétalfás líra korszerűsítésére tervezte meg a Vasútépítési tanszék azt a megoldást, amelynél az anyavágány hajlása

ugyancsak ε = 10°13’52”, de a XIII rendszerű kitérők helyett egységesen XVI rendszerű kitérőket alkalmaz. A kitérő tengelyábrája szerint a visszatérés szöge γ = 4°09’37”, ami a közbenső vágányoknál nagyobb, R = 1 347 m –es körívsugár beiktatását teszi lehetővé. Az alkalmazott XVI rendszerű alapkitérők átmenőkörívesek, s azok igen előnyösen nyombővítés nélkül ívesíthetők. 5.116 Sok párhuzamos egyenes vágány összekapcsolásának különleges megoldásai A szabványos egy- és kétalfás líra mellett egyedi tervezés alapján néhány különleges vágánykapcsolás is létrehozható. a) Nagysugarú kitérők alkalmazása Elágazó állomásokon indokolt lehet a megelőző fővágányokban ill. az elágazó irány átmenő fővágányában áthaladó vonatok számára nagyobb – 80, 120 km/h – sebesség biztosítása. E célra az áthaladó vonatok által érintett vágánykapcsolásokba nagysugarú kitérőket kell

beiktatni. b) A kettős vágányúti líra Nagyforgalmú állomásfejben igényként merülhet fel a vonatok egyidejű be- és kijáratának biztosítása. Ezt az igényt az ún kettős vágányúti líra alkalmazásával lehet kielégíteni (153 ábra). 153. ábra: A kettős vágányúti líra feladata - 108 - BME Út és Vasútépítési Tanszék Vasúttervezés Ez a vágánykapcsolat a 154. ábra szerint tulajdonképpen egy egyalfás és egy speciális kétalfás líra egyesítéséből alakítható ki, két párhuzamos anyavágánnyal. Számítása az egyalfás líra ismert számítása alapján igen egyszerű. 154. ábra: Kettős vágányúti líra tervezési vázlata c) Nyalábos líra alkalmazása középállomásban Kedvezőbb, kisebb vágányrövidülést tesz lehetővé a nyalábos lírával kialakított állomásfej (155. ábra), amely XI és XIII rendszerű kitérőkkel építhető meg Erre a megoldásra akkor nyílik lehetőség, ha az 1.sz átmenő fővágány és

a mellette lévő 2sz megelőző fővágány között – peron elhelyezése céljából – 2 p = 10 000 mm vágánytengely-távolság van. A nyalábos megoldás a kitérők kisebb igénybevétele miatt is előnyös. 155. ábra: Nyalábos lírával kialakított állomásfejek - 109 - BME Út és Vasútépítési Tanszék Vasúttervezés d) Rendező pályaudvari nyalábos A 156. ábra szimmetrikus, ívesített kitérőkkel kialakított rendező pályaudvari vágánykapcsolást mutat be. E megoldásnál nincs átmenő fővágány és anyavágány, hanem a vágányok a szimmetrikus kitérősorokon megkétszereződnek. Előnyei gurítástechnikai szempontból: - valamennyi vágány biztonsági határjele egy középponttól azonos távolságra fekszik, - valamennyi vágányra azonos számú és rendszerű kitérőn keresztül lehet eljutni, - valamennyi vágányban közel azonos sugarú és ívhosszúságú köríves szakasz szerepel. A 156. ábrán a MÁV 32-vágányos lírája

látható, amely szimmetrikus ívesített 54 XIII, 54 XVI és 54 XVII rendszerű kitérőkkel lett kialakítva. 156. ábra: Rendező pályaudvari nyalábos líra 5.12 Egyedi vágánykapcsolások 5.121 Az egyedi vágánykapcsolások alkalmazási területei A vasúti állomásokat legnagyobbrészt párhuzamos egyenes vágányok szabványos vágánykapcsolásaiból alakítják ki. Ipartelepi vágányhálózatokban, az állomások és pályaudvarok rakodó, raktári vágánycsoportjaiban, a városi közúti vasutak hálózatán a helyszínrajzi kötöttségek miatt azonban gyakran fordulnak elő nem szabványos, egyedi tervezést igénylő vágánykapcsolások is. Az egyedi vágánykapcsolások tervezése kétféle geometriai számítással történhet: - vetítési módszer, ill. - háromszög-megoldásos módszer. Az egyedi vágánykapcsolás tervezése mindig egy grafikus előtervezéssel kezdődik, melynek során fel kell vázolni az elképzelt vágánykapcsolást, a kitérők

tengelyábráinak és a választott köríveknek a megrajzolásával. Ha az elrendezés a helyi kötöttségeket kielégíti, akkor következhet a pontos számítás. - 110 - BME Út és Vasútépítési Tanszék Vasúttervezés 5.122 Nem párhuzamos vágányok összekötése A feladat egy β szöggel hajló vágánynak végkitérővel való bekötése az anyavágányba, melynek megoldását mindkét módszerrel bemutatjuk. a) A vetítő módszer alkalmazása Alapelve, hogy azt az összetett vonaldarabot, amelyben ismeretlen hossz vagy szög szerepel olyan irányba vetítjük, amelyen ezt a vetületet ismerjük vagy könnyen számítani tudjuk, s így az egyenletben szereplő ismeretlen meghatározható. Általában két független vetítési egyenletet írunk fel, s így két ismeretlent meg tudunk határozni. Ha kettőnél több ismeretlen szerepel, úgy bizonyos adatokat fel kell vennünk a grafikus előtervezés során. A vetítő módszer munkarészei: - a tengelyábra

felrajzolása 1:500 méretarányban, - az ismert szögek és távolságok bejelölése, - a vetítendő összetett vonaldarab kijelölése, - a vetítési egyenlet felírása, - a kitűzési adatok kiszámítása, - a kitűzési terv elkészítése. A 157. ábra szerint adottnak tekinthetők az alábbi adatok: - az alkalmazott kitérő méretei, - az ívsugár (R) értéke, - a kiágazó irány és az alapvágány közötti β szög értéke. 157. ábra: Egymást metsző vágányok elágazásának tervezési vázlata (adott a t távolság) a vetítő módszerrel A grafikus előtervezés során a kitérő helyét meghatározzuk, azaz az ábra szerint MA = t távolság is adottnak vehető. A tervezés során meg kell határozni az MS = s távolságot, a kitérő és a körív közötti f távolságot, majd a körív sarokpontjának koordinátáit. - 111 - BME Út és Vasútépítési Tanszék Vasúttervezés A 157. ábra szerint a zárt vonaldarab az M-A-B-C-M vonal Minthogy a

feltétel szerint az MC = s távolság az ismeretlen, ezért annak kiejtése céljából az első vetítést az s irányra merőleges v1 – v2 vonalra végezzük el. Innen az ismeretlen f hossz meghatározható: A második vetítési egyenletből most már az s hosszát kívánjuk meghatározni. Ha az s irányával megegyező v2 – v1 irányra vetítünk, az egyenletben egyedül az s értéke ismeretlen, így az meghatározható: A két egyenletből a két ismeretlent (f és s) meghatároztuk, így a feladat megoldott. A körív tangenshosszának értéke: A kitűzési adatok: A grafikus előtervezés során nem a kitérő helyét vesszük fel, hanem a C pont helye, vagyis az MC = s távolság adott. Így a 158. ábra szerint az első vetítést az ismeretlen t irányra, tehát az alapirányra merőleges v1 – v2 vonalra végezzük el. 158. ábra: Egymást metsző vágányok elágazásának tervezési vázlata (adott a t távolság) a vetítő módszerrel - 112 - BME Út

és Vasútépítési Tanszék Vasúttervezés Innen A második vetítést a t alapirányra végezzük a v2 – v2 vonalra. A t hossz értéke innen kiszámítható: A körív tangenshosszát és az x,y koordinátákat az előző feladat szerint határozhatjuk meg. b) A háromszög megoldásos módszer alkalmazása Lényege, hogy a felvázolt vágánykapcsolásban olyan általános vagy derékszögű háromszöget keresünk, amelyben lehetőleg csak egy ismeretlen adat – hossz vagy szög – szerepel. A háromszög megoldásával – általában sinus-tétel, cosinus-tétel vagy félszög-tétel segítségével – az ismeretlen számítható. Az összehasonlíthatóság érdekében a vetítő módszerrel megoldott példát oldjuk meg jelen módszer esetében is. A 159. ábra szerint ismertek: - az alkalmazott kitérő méretei, - az ívsugár (R) értéke, - a kiágazó irány és az alapvágány közötti β szög értéke. A grafikus előtervezés során itt is először a

kitérő helyét határozzuk meg, azaz az ábra szerinti MA = t távolság adottnak vehető. A megoldás céljából felvesszük az AMS háromszöget, melynek mindhárom szöge ismert, s a t hossz felvétele után a következő ismeretlen hosszak is számíthatók: a körív tangenshossza: a MS oldal hossza: - 113 - BME Út és Vasútépítési Tanszék Vasúttervezés az AS oldal hossza: az f távolság: A háromszög megoldása után az S sarokpont x,y koordinátái az alábbiak szerint számíthatók: Ezzel a módszerrel is végrehajtható a számítás akkor, ha a grafikus előtervezés során nem a kitérő helyét, hanem a C pont helyét vesszük fel adottnak, vagyis így az MS = s – T lesz a háromszög ismert oldala, a 159. ábra alapul vételével az MA = t háromszögoldal számítása: a háromszög másik ismeretlen oldala: az f távolság az előző megoldással azonosan: Ugyancsak az előző megoldás szerint határozzuk meg a körív-sarokpont x,y

koordinátáit is. 159. ábra: Egymást metsző vágányok elágazásának tervezési vázlata (adott a t távolság) a háromszög-megoldásos módszerrel - 114 - BME Út és Vasútépítési Tanszék Vasúttervezés E módszerrel megoldhatjuk a feladatot annak feltételezésével is, hogy a bekötendő mellékvágány egyenes használható hossza minél nagyobb, azaz az s hossz ill. az AS távolság minél kisebb legyen. Ez akkor érhető el, ha a kitérő és az ív egymásba épül, vagyis f = 0 Az előzőek szerint: A többi kitűzési adat az előzőek szerint számítható. A 157, 158, 159. ábrákon az az eset szerepel, mikor a két vágány közti hajlásszög kisebb a kitérő szögénél, a valóságban igen kis szögérték, β < α. Gyakori az az eset, mikor egymást meredeken (β > α) metsző vágányokat kell egymáshoz kapcsolni (160. ábra) A feladatot teljesen az előzőek szerint lehet a háromszög-megoldásos módszerrel megoldani, alapháromszög az

AMS háromszög. 160. ábra: Egymást meredek szögben metsző vágányok elágazásának tervezési vázlata a háromszög-megoldásos módszerrel 5.123 Távolfekvő párhuzamos vágányok összekötése a) Távolfekvő párhuzamos vágányok összekötése egyszerű vágánykapcsolással, inflexiós ellenívekkel, a vetítő módszerrel A 161. ábra szerint két párhuzamos, de egymástól távolfekvő vágányt egyszerű vágánykapcsolással kell egymáshoz kötni. A vágánykapcsolás hosszának csökkentése céljából az összekötés nem a kitérők hajlásának megfelelő ferde egyenessel, hanem két, egymáshoz inflexiósan csatlakozó körív beiktatásával oldható meg. Ez a megoldás adja a legrövidebb összekötést. - 115 - BME Út és Vasútépítési Tanszék Vasúttervezés A feladatot a vetítő módszer alkalmazásával célszerű megoldani. Adottnak vesszük a P vágánytengely-távolságot, az R1 és R2 ívsugarakat – amelyek célszerűen azonosak –

valamint a kitérők b méretét és a kitérők és az ív eleje közti f1 és f2 távolságokat. A gyakorlatban f1 = f2 ill. a legrövidebb összekötésre törekedve f1 = f2 = 0 Feladat a δ szög és a H vetületi hossz meghatározása, amelyek ismeretében valamennyi kitűzési adat számítható. 161. ábra: Távolfekvő párhuzamos vágányok összekötésének tervezési vázlata egyszerű vágánykapcsolással, inflexiós ellenívekkel, a vetítő módszerrel A vetítő módszer szerint most az ABCDEFA zárt vonaldarabot először a vágánytengelyre merőleges irányra vetítjük. A vetítési egyenlet: Ebből az ismeretlen δ szög cosinusa kifejezhető: Innen: - 116 - BME Út és Vasútépítési Tanszék Vasúttervezés Ha a gyakorlat szerint R1 = R2 = R és f1 = f2 = 0 A második vetítést a vágánytengellyel párhuzamosan végezzük és így az ABCDE vonaldarab vetülete az ismeretlen H hosszal lesz egyenlő: A δ szög ismeretében számíthatók a

tangenshosszak: Az ábrán látható G, J és K pontok helye, valamint az S1 és S2 körív-sarokpontok koordinátái a meghatározott AS1G, ES2K és a GKJ háromszögekből számíthatók: Ugyanígy az ES2K háromszögből: A GJ távolság a GJK háromszögből határozható meg: vagy ellenőrzésképpen b) Távolfekvő párhuzamos vágányok összekötése egyszerű vágánykapcsolással, a körívek közti közbenső egyenessel, a vetítő módszerrel Ezen feladat során az ellenívek közé egy rövid egyenes szakaszt kell beiktatni (162. ábra), minthogy a körívek csatlakoztatási szabályai ezt bizonyos körívsugarak esetén előírják. A vetítő módszert az előző feladatnak megfelelően alkalmazzuk, vagyis először a vágánytengelyre merőleges irányra vetítünk: - 117 - BME Út és Vasútépítési Tanszék Vasúttervezés 162. ábra: Távolfekvő párhuzamos vágányok összekötésének tervezési vázlata egyszerű vágánykapcsolással, közbenső

egyenessel, a vetítő módszerrel A h hosszat - a rövid összekötésre törekedve – az előírás szerinti minimális értékre vesszük fel, s így azt adottnak tételezhetjük fel. A vetítési egyenletből azonban most a δ nem fejezhető ki olyan egyszerűen, mint az előző feladatnál, mert a δ szög sin δ és cos δ alakjában egyaránt szerepel. Ilyenkor az ún „tg φ segédszög-helyettesítés” módszerét alkalmazzuk az alábbiak szerint. A vetítési egyenletet úgy rendezzük, hogy az ismeretlen δ szöget tartalmazó tagok a jobb oldalra kerüljenek, majd az ismert adatokat tartalmazó, s így számítható bal oldalt A –val jelöljük: - 118 - BME Út és Vasútépítési Tanszék Vasúttervezés Tehát: Az egyenletet végigosztjuk h –val: R1 + R2 Az viszonyszámot, amely két hossz hányadosa, egy bizonyos φ segédszög h tangensértékének tekintjük: Az ismert összefüggés bevezetésével: Végigszorozva az egyenletet cos φ –vel: A

bal oldalon szereplő trigonometriai kifejezés a (φ – δ) szög sinusa: Innen már az ismeretlen δ szög meghatározható: A vágánykapcsolás másik ismeretlenjét, a H hosszat itt is a vágánytengellyel párhuzamos irányra történő vetítéssel határozhatjuk meg: Az ívek tangenshosszai, valamint a szükséges egyéb adatok, koordináták az előző feladatnál is említett módon, a kis általános háromszögekből határozhatók meg. - 119 - BME Út és Vasútépítési Tanszék Vasúttervezés c) Távolfekvő párhuzamos vágány elágazásának számítása a háromszög-megoldásos módszerrel, inflexiós ellenívekkel A 163. ábrán bemutatott feladatot a háromszög-megoldásos módszert alkalmazva, a legrövidebb vágánykapcsolásra törekedve, inflexiós ellenívekkel oldjuk meg. Adottak itt is a P vágánytengely-távolság, az R1 és R2 körívsugarak, valamint az f hossz, ismeretlen a δ és a H. A számítás alapja a nagy O1O2M háromszög. A

háromszög oldalainak meghatározása: Innen: A tangenshosszak a δ szög ismeretében számíthatók: A kitűzési terv részére szükséges további adatokat a kis AES1 háromszög megoldásával, sinus-tétellel határozzuk meg: Az EF távolság az EFS2 háromszögből: vagy ellenőrzésként - 120 - BME Út és Vasútépítési Tanszék Vasúttervezés A H vetületi hossz értéke: 163. ábra: Távolfekvő párhuzamos vágány elágazásának tervezési vázlata, inflexiós ellenívekkel, a háromszög-megoldásos módszerrel A gyakorlatban természetesen itt is az f = 0 ill. az R1 = R2 értékek alkalmazására kell törekedni. d) Távolfekvő párhuzamos vágány elágazásának számítása a háromszög-megoldásos módszerrel, a körívek közti közbenső egyenessel Előírás lehet, hogy a két körív nem csatlakozhat inflexiósan egymáshoz, hanem közéjük egy rövid h egyenest kell beiktatni. Ez a feladat is megoldható a háromszög-megoldásos

módszerrel, csak ebben az esetben a δ szöget két lépésben, két háromszög segítségével kapjuk meg. A 164. ábra alapján a nagy O1O2M háromszög átfogójának meghatározásához felveszünk egy keskeny, h–alapú derékszögű segédháromszöget, amelynek ε szöge számítható: - 121 - BME Út és Vasútépítési Tanszék Vasúttervezés Az ε számítása után 164. ábra: Távolfekvő párhuzamos vágány elágazásának tervezési vázlata, közbenső egyenessel, a háromszög-megoldásos módszerrel A továbbiakban már az előző feladat megoldása szerint járhatunk el: - 122 - BME Út és Vasútépítési Tanszék Vasúttervezés A δ + ε ismeretében: A többi kitűzési adat az előzőek szerint határozható meg. 5.124 A deltavágány számítása Az állomásból elágazó vonalak közé ill. egész szerelvények megfordítása céljából van szükség deltavágányokra. A deltavágány számítása szintén grafikus előtervezéssel

kezdődik, melynek során a harmadik vágány iránya, annak δ hajlásszöge és a deltavágányt alkotó körívek sugarai felvehetőek. A számítás a 165. ábrán feltüntetett 2 lépésben hajtható végre 165. ábra: A deltavágány tervezési vázlata Először az I. és III vágányok összekötését hajtjuk végre, a háromszög-megoldásos módszer segítségével, a korábbi 159. ábrának is megfelelően Adottak a következők: α, β, R1, b - 123 - BME Út és Vasútépítési Tanszék Vasúttervezés Innen: Az ismeretlen t hossz meghatározása: A háromszög másik oldala: Az ismeretlen s hossz meghatározása: A második lépésben a II. és III vágány összekötését kell meghatározni Itt adottak a kitérők méretei, valamint az α, β és R2. Számítandó a h = MD = MG távolság, ami a körív tangenshosszának meghatározásából, majd az MS2G háromszög megoldásával kapunk meg: ahol γ – 2 α az R2 körív középponti szöge. A

háromszög szögei: - az M sarokpontnál - a G sarokpontnál - az S2 sarokpontnál β/2 α δ = 180° - α – β/2 A sinus-tétel alapján: - 124 - BME Út és Vasútépítési Tanszék Vasúttervezés Innen már a h távolság meghatározható: Az R1 ív és a 2.sz kitérő közti egyenes-darab hossza: amely számítható. Az S1 és S2 sarokpontok koordinátái az I-II alapirányra, az M ponttól számítva: 5.125 A hurokvágány számítása A hurokvágány szintén a szerelvények megfordítására szolgál, de a nagy körívsugár miatti nagy helyigénye miatt nagyvasútnál általában nem alkalmazzák, de közúti villamosvasutaknál használatos megoldás. A hurokvágányt egy- vagy kétvágányú vonal végén lehet tervezni. Az egyvágányú megoldás számítása (166. a) ábra) teljesen megegyezik a távolfekvő párhuzamos vágány elágazásának számításával. Itt a korábbi 164 ábrán lévő P távolság a körív átmérőjével egyezik meg, azaz A

kétvágányú megoldás sem sokban tér el az előzőtől. Itt nincs kitérő, s csak a h közbenső egyenessel kialakított R1 és R2 elleníveket kell számolni. A feladat legegyszerűbben a vetítő módszerrel oldható meg. Az első vetítést itt is a vágánytengelyre merőleges egyenesre végezzük el (166. b) ábra) Ismert: - 125 - BME Út és Vasútépítési Tanszék Vasúttervezés Az egyenletet a δ szerint rendezzük: Minthogy itt a δ szög sinus és cosinus alakjában is szerepel, ezért itt is a „tg φ segédszöghelyettesítés” ismert módszerét kell alkalmazni, amelynek segítségével a δ szög meghatározható. A H vetületi hossz meghatározása a vágánytengely irányára történő vetítéssel: 166. ábra: Fordítókorong bekötésének tervezési vázlata - 126 - BME Út és Vasútépítési Tanszék Vasúttervezés 5.126 A fordítókorong bekötésének számítása a) A fordítókorong bekötése mellette elhaladó vágányba A 167.

ábra szerint az egyes járművek megfordítására szolgáló fordítókorongot a mellette elhaladó vágányba kell kapcsolni. A feladatot a vetítő módszerrel hajtjuk végre. Ismertek a P vágánytengely-távolság, a kitérő és a körívsugár adatai. A fordítókorong előtt legalább 10 m hosszú egyenest kell biztosítani, így 167. ábra: Fordítókorong bekötésének tervezési vázlata A legrövidebb megoldásra törekedve a körív rögtön a kitérő után kezdődik. Meg kell határozni a δ szöget és a H vetületi hosszat. Az első vetítést itt is az alapirányra merőlegesen végezzük el: Az egyenletet –1 –vel szorozva rendezzük: - 127 - BME Út és Vasútépítési Tanszék Vasúttervezés Minthogy az ismeretlen δ szög itt is sinus és cosinus alakban egyaránt szerepel, a „tg φ segédszög-helyettesítés” módszerét kell alkalmazni, amellyel a δ számítható. A második vetítésből közvetlenül kapjuk meg a H hosszat: Ezzel az A

pont helyét, tehát a kitérő helyzetét meghatároztuk. A tangenshossz: Az AF és FS értékeket a már többször ismertetett módon az AFS háromszögből meghatározható. Ellenőrzésként b) Egyenes vágányok sugárirányú bekötése a fordítókorongba A fordítókorongot gyakran sugárirányú, a fordítókorong középpontjában összefutó vágányok kapcsolására használjuk. A sugárirányú egyenes vágányok háromféle módon kapcsolhatók be a fordítókorongba aszerint, hogy kevesebb vagy több vágány bekötését kívánják-e megoldani. Viszonylag kevés vágány kapcsolható a fordítókoronghoz, ha a vágányok sínszálai nem metszik egymást (168. a) ábra), hanem – szélső esetben – a fordítókorong szélénél egymás mellé kerülnek. Ez esetben a két szomszédos vágány közötti δ1 szög minimális értéke az OAB háromszögből kifejezve: azaz: - 128 - BME Út és Vasútépítési Tanszék Vasúttervezés összefüggésből

kapható meg, ahol: a - t r a sínfej szélessége, a nyomtávolság, a forgatókorong sugara. 168. ábra: Egyenes vágányok sugárirányú bekötési módjai fordítókorongba a) keresztezés nélkül b) egy sor keresztezéssel c) két sor keresztezéssel - 129 - BME Út és Vasútépítési Tanszék Vasúttervezés A második esetben az I. vágányt bal sínszála keresztezi a mellette levő II vágány jobb sínszálást és a harmadik, III. sz vágány jobb sínszála mellett helyezkedik el a fordítókorong szélén. A 168. b) ábra OAB háromszögéből: Ennél a szögértéknél, valamint mint háromszögnél kisebb értékeknél a fordítókorong középpontjától egy s1 sugarú körív mentén szabályos keresztezések helyezkednek el a sínek metszéspontjaiban. Az s1 értéke: A harmadik esetben a vágányok sínjei kétszeresen metszik egymást, tehát pl. az I vágány bal sínszála nemcsak a II. vágány jobb sínszálát, hanem a III vágány jobb

sínszálát is metszi, s a forgatókorong peremén a IV. vágány jobb sínszála mellett helyezkedik el (168 c) ábra) A δ3 határszög számítása: Az első sor keresztezés sugara: A második sor keresztezés sugara: - 130 - BME Út és Vasútépítési Tanszék Vasúttervezés A b.) és c) esetben a fordítókorong bekötésének tervét úgy kell elkészíteni, hogy a δ2 ill δ3 szög lehetőleg valamely szabványosított kitérő hajlásszögével egyezzék meg, s így a vágánykapcsolásban ez a keresztezés átalakítás nélkül felhasználható legyen. A legkedvezőbb természetesen az a.) pont alatt ismertetett keresztezés nélküli megoldás Egy szabványos 26 m átmérőjű forgatókorongnál a háromszögek értékeit a 10 táblázat tartalmazza. 10. táblázat: Fordítókorongba bekötött sugárirányú vágányok adatai Határszög Fordítókorong kerületén csatlakoztatható vágányszám δ1 Keresztezés nélkül Egysoros keresztezés Kétsoros

keresztezés 6°54’35” 3°26’55” 2°17’54” 52 104 156 1. sor keresztezések távolsága 2. sor keresztezések távolsága mm mm 28 892 17 879 35 751 5.127 A vágányfonódás számítása Vágányfonódásnak nevezzük, mikor egy kétvágányú pálya rövidebb szakaszán az egyik vágányt a másikkal „összefonják”, s így az egyik vágány űrszelvénye átfedi a másikét. Ilyenkor az összefont szakaszt egyvágányúnak is lehet tekinteni és az üzemi szempontból két kitérővel kialakított vágányelágazásnak fogható fel, ahol előnyösen a kitérők váltórészei elmaradnak (169. ábra) 169. ábra: A vágányfonódás üzemi szempontból két egyszerű vágányelágazás közti egységvágányú vonalrésszel egyenértékű Gyakran fordul elő vágányfonódás két egymás mellett vezetett egyvágányú, de különböző nyomtávolságú vasútvonalnál, amikor természetesen a két különböző nyomtávolságú vonalon más-más járművek

közlekednek, pl. Záhony és Csap közötti Tisza-hídon, amelyen a széles és a normál nyomtávolságú vonalakat egyvágányú hídon vezették át (170. ábra) - 131 - BME Út és Vasútépítési Tanszék Vasúttervezés 170. ábra: Széles és normál nyomtávolságú vonalak vágányfonódása A 171. a) ábrán az egyik, végig egyenesen vezetett vágányba fonjuk bele a másik vágányt a vetítő módszer segítségével. Itt azonban nem a vágánytengelyt, hanem az átfonódó sínszál futóélét vetítjük a vágánytengelyre merőleges irányra. 171. ábra: Vágányfonódások tervezési vázlata a) főirányhoz csatlakozó mellékirány esete b) szimmetrikus megoldás - 132 - BME Út és Vasútépítési Tanszék Vasúttervezés Az ABC vonaldarab vetítése: ahol: p t r1 e1 az eredeti vágánytengely-távolság, a nyomtávolság, a sínszál ívsugara: r1 = R1 – t/2 a keresztezés egyenesének hossza. A CDE vonaldarab vetítése: ahol: d r2 e2 a

sínszálak futóéleinek távolsága a fonódott szakaszon, a sínszál ívsugara: r2 = R2 + t/2 a keresztezés előtti egyenes hossz. Az e1 és e2 egyenesek a fenti egyenletekből kifejezve: A vágányfonódás α szögét valamely kitérő hajlásszögével azonosnak kell felvenni, hogy így a szabványosított keresztezés használható legyen. Az e1 és e2 olyan hosszú legyen, hogy oda a keresztezés elférjen. A vágányfonódást szimmetrikusan is meg lehet oldani (171. b) ábra) az előzővel azonos módon, az eltérés csupán az egyes vonaldaraboknak a vágánytengelyre merőleges vetületében van. Így az ABC vonaldarab vetülete: a CDE vonaldarab vetülete: és az egyenletekben az α helyett α/2 szerepel. - 133 - BME Út és Vasútépítési Tanszék Vasúttervezés 6. A vasúti üzem szolgálati helyei: 6.1 Nyíltvonali szolgálati helyek 6.11 Megállóhely A megállóhelyek kizárólag az utasok fel- és leszállására szolgálnak. Árukezelés, rakodás,

vonattalálkozás nincsen, ezért a megállóhelyeken sem kitérő sem újabb vágány nem található. Legfontosabb része az utasforgalom lebonyolítását szolgáló peron. A peronok elhelyezkedésénél és megközelítésénél balesetvédelmi szempontból meg kell akadályozni, hogy a helytelen oldalon le tudjanak szállni az utasok. Általános előírás a megállóhelyekkel szemben, hogy ne helyezzük el őket meredek emelkedőben. (max a mértékadó emelkedő felének megfelelő esés) Az állomások forgalmától függően kell létesíteni váró- és szolgálati helyiséget, pénztárt, wc-t. A helyszínrajzi kialakításokat a 172., 173, 174, 175, 176 ábrák mutatják 172. ábra: Megállóhely egyvágányú pályán 173. ábra: Megállóhely kétvágányú pályán, egymással szemben fekvő peronokkal, felüljáróval - 134 - BME Út és Vasútépítési Tanszék Vasúttervezés 174. ábra: Megállóhely kétvágányú pályán, kétoldalt eltolt peronokkal

175. ábra: Megállóhely kétvágányú pályán, közbendő szigetperonnal, felüljáróval 176. ábra: Megállóhely aluljáróval, szigetperonnal - 135 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.12 Megálló rakodóhely Megálló rakodóhelyek peronjainak elrendezése és megközelítési lehetőségei azonosak a fent leírtakkal, azonban még egy rakodóvágányt kell tervezni, kétoldalt bekötve a nyílt vonalba. Mellette rakterületet, hozzájáró utat, nagyobb forgalom esetén pedig áruraktárt, nyílt rakodót, állatrakodót is kell tervezni. A rakodóvágány minimális hossza 150m A helyszínrajzi kialakításokat a 177., 178 ábrák mutatják 177. ábra: Megálló rakodóhely egyvágányú pályán 178. ábra: Megálló rakodóhely kétvágányú pályán 6.13 Megállóhely fordulóállomás A nagyvárosokból kivezető nagyvasúti vonalakon, városi gyorsvasutakon a reggeli és délutáni csúcsórákban igen sűrű időközökben kell az

ingaforgalomban személyvonat szerelvényeket indítani. Az ingaforgalmat lebonyolító személyvonati szerelvényeket azonban a város vonzási határának a közelében vissza kell irányítani, meg kell fordítani a vonal sűrű forgalmának legkisebb zavarásával. Erre szolgálnak a fordulóállomások ill megállóhelyek Legegyszerűbb és leggyorsabb a fordulás lehetősége, ha olyan motorvonatok közlekednek, ahol a szerelvény első és utolsó kocsijában is van vezetőállás, így a szerelvény mindkét irányba haladhat. - 136 - BME Út és Vasútépítési Tanszék Vasúttervezés A forduló állomásoknak az irányváltós szerelvényekhez alkalmazható formái vannak. Legelőnyösebb, ha a fordulóvágányt a két átmenő vágány közé lehet elhelyezni, a vágányok széthúzásával, a szigetperon után. A fordulóvágány folytatásába feltétlenül csonkavágányt kell elhelyezni. A helyszínrajzi kialakításokat a 179., 180, 181, 182, 183 ábrák

mutatják 179. ábra: Megállóhely-fordulóállomás közbenső fekvésű, fordítóvágánnyal Ha a fordulóállomáson több vonat felállítására kell számítani, akkor az átmenő vágányokat jobban szét kell húzni és így 3 csonkavágányt is lehet középen helyezni. 180. ábra: Megállóhely-fordulóállomás közbenső fekvésű, párhuzamos elrendezésű tároló és fordítóvágányokkal Ha nincs hely ekkora széthúzásra akkor a tároló- fordítóvágányokat középen, egymás után is el lehet helyezni, külön-külön bekötéssel. 181. ábra: Megállóhely-fordulóállomás közbenső fekvésű, hosszanti elrendezésű tárolóvágányokkal - 137 - BME Út és Vasútépítési Tanszék Vasúttervezés Ha az átmenő fővágányokat utólagos építéskor egyáltalán nem lehet széthúzni, a megállóhely peronjai kétoldalas elhelyezésű, akkor a tároló-fordítóvágányokat nem középen, hanem oldalt kell elhelyezni, a várostól távolabbi

részre. Ebben az esetben ugyani a letérés azonnal lehetséges keresztezés és sűrű vonatforgalom zavarása nélkül is. A visszafelé való induláskor az ellenirányú vágányt ugyan egyszer keresztezni kell, de ezt az indulás idejének helyes megválasztásával forgalomzavarástól mentessé lehet tenni. 182. ábra: Megállóhely-fordulóállomás oldalfekvésű, párhuzamos elrendezésű tároló és fordítóvágányokkal Nehézkesebb a szerelvények irányváltoztatása és a tároló-fordítóvágányok kiképzése akkor, ha a szerelvényt a mozdony csak húzni tudja, tolni nem. Ekkor a fordítóvágányok nem lehetnek csonkák, ellenkező végüket is be kell kötni egy rövid kihúzóvágányba, amelyre a mozdony ráfér, s biztosítani kell egy mozdonykörüljáró vágányt. 183. ábra: Megállóhely-fordulóállomás közbenső fekvésű, fordító és mozdonykörüljáró vágányokkal - 138 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.14

Nyíltvonali elágazás Nyílt vonali elágazások csak különösen indokolt esetben létesíthetők.(üzemi ok, költségmegtakarítás) Alkalmazása: - kisforgalmú mellékvonal állomásra való behozására, ha külön vágányra kialakítására nincs hely; - állomás elkerülés; - rendező és teherpályaudvarok előtt; Ha az elágazást nagyobb sebességgel kívánjuk üzemeltetni, akkor nagysugarú kitérőket kell alkalmazni. A helyszínrajzi kialakításokat a 184., 185 ábrák mutatják 184. ábra: Állomás elkerülését biztosító nyílt vonali delta-vágány 185. ábra: Nyíltvonali elágazás a személy és a tehervonatok szétválasztása 6.15 Nyíltvonali keresztezés Nagyvasúti vonalak nyílt vonali keresztezései a forgalombiztonság és átbocsátóképesség fejlesztésének érdekében ma már csak mint szintben elválasztott alul-, vagy felüljárós megoldásként képzelhetők el. Iparvágányok, városi vasutak szintbeli keresztezései városon belül

viszont sajnos még gyakran előfordulnak. - 139 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.2 Állomások 6.21 Az állomások feladatai A vasúthálózatban rendkívül fontos szerepük van a vasúti állomásoknak, melyek forgalmi, vontatási és kereskedelmi feladatokat látnak el. a) forgalmi, üzemi feladatok: - vonatok fogadása, menesztése, áthaladással és találkozással kapcsolatos műveletek; - tolatások, kocsi rendezések iparvágány kiszolgálás, vonat szétrendezés, összeállítás, kocsi csere, helyi kocsik fel és leadása; b) vontatási feladatok: - mozdonnyal kapcsolatos műveletek, üzemanyag kiegészítés, személyzetcsere, kocsivizsgálat; c) kereskedelmi jellegű feladatok: - személyszállítás (utas fel-, és leszállás; poggyász felvétel, be- és kirakodás, utasellátás, stb.), - teherforgalom (árufelvétel és kiadás, árurakodás, raktározás). 6.22 Az állomások csoportosítása 6.221 Forgalmi, üzemi szempontból

való csoportosítás: - forgalmi kitérők (vonattalálkozást teszi lehetővé a megelőző, vonatfogadó vágányok segítségével) középállomások (egy vasútvonal közbenső állomása, ahol a vonatfogadó vágányokon vonattalálkozások bonyolíthatók le) rendelkező állomások ( vasútvonalak csatlakozásánál, elágazásánál, keresztezésénél ellátja a középállomási feladatokat és emellett vonatforgalmat is irányít) pályaudvarok (személy, teher, üzemi, rendező) 6.222 Vasúti vonalhoz viszonyított helyzet szerint: - végállomás (egy vasútvonal kezdődő vagy végződési állomása, pl. Déli Pályaudvar) közbenső állomások (a vonal az állomás mindkét irányába folytatódik) csatlakozó állomás (egy fővonalhoz egy vagy több mellékvonal csatlakozik) elágazó állomás (a vonal két vagy több irányba elágazik) keresztező állomások (két vagy több vasútvonal keresztezi egymást állomásban) 6.223 Alaprajzi elrendezés szerint:

- átmenő állomás (az állomás mindkét vége után folytatódik a vonal, az állomás minden fontosabb vágányát a lírák segítségével bekötik az átmenő fővágányokba) fejállomás (az egyik végén a vágányok csonkán végződnek) - 140 - BME Út és Vasútépítési Tanszék Vasúttervezés Az állomási vágányok fajtáit a 186. ábra mutatja 186. ábra: Az állomási vágányok fajtái 6.23 Forgalmi kitérő A forgalmi kitérők olyan állomásszerű speciális szolgálati helyek, amelyek csak forgalmiüzemi feladatokat látnak el. A menetrendszerkesztés szempontjából igen fontos a vonatok keresztezési lehetőségének száma, helye. Így az állomásoknak lehetőleg sűrűn kell elhelyezniük, mert az átbocsátóképességnek a legnagyobb állomástávolság adja a legszűkebb keresztmetszetet. Ha akár egy vagy két állomástávolság túl nagy, az már nagyban lecsökkenti az egy nap alatt közlekedtethető vonatok számát. A hátrányosan

hosszú állomástávolságok közepére (v menetrendszerkesztés által adódó helyre) forgalmi kitérőt kell tervezni, melynek használható a vonalon közlekedő mértékadó vonat hossza. A forgalmi kitérő beépítésével keresztezések és előzések valósulhatnak meg, javítva ezzel a vonal átbocsátóképességét. Ezen a szakaszon sem utas fel-, leszállítás, sem rakodás, árukezelés nem történik. A helyigény biztosításakor arra is gondolni kell, hogy ezek a forgalmi kitérők idővel kisebb megállókká, állomásokká fejlődhetnek. 6.231 Forgalmi kitérő egyvágányú pályákon Elhelyezésükre vonatkozó szabályok megegyeznek az állomás elhelyezésének szabályaival, vagyis vízszintes szakaszba kerüljön. Ha a vonalvezetés miatt mégis 2,5 %0-nél nagyobb lejtőbe kerül a kitérő akkor az alsó végén feltétlen terelő csonkavágányt, védőváltót kell alkalmazni. - 141 - BME Út és Vasútépítési Tanszék Vasúttervezés A

forgalmi kitérőt közel vízszintes pályán a 187. ábra mutatja 187. ábra: A forgalmi kitérő közel vízszintes pályán A forgalmi kitérőt kis emelkedőjű pályán a 188. ábra mutatja 188. ábra: A forgalmi kitérő kis emelkedőjű pályán Ha a vonal végig nagy emelkedésű, hogy nem lehet közvetlenül beiktatni, akkor csonkavágányt helyezünk el mindkét oldalon, önálló hossz-szelvényekkel, max. 2,5%o ellenesésben. Az ilyen elrendezést nevezzük bajuszkitérőnek A forgalmi kitérőt nagy emelkedőjű pályán a 189. ábra mutatja 189. ábra: A forgalmi kitérő nagy emelkedőjű pályán - 142 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.232 Forgalmi kitérő kétvágányú pályákon Kétvágányú pályán az állomástávolságok általában jóval nagyobbak, mégsem kerül sor forgalmi kitérő kialakításra. Kis forgalmú vonalak esetekben egyetlen közös megelőző vágány is elegendő mindkét irány részére, melyet középen

helyeznek el. Ennek előnye, hogy másik fővágány keresztezésére nincs szükség. Hátránya viszont az, hogy a fővágányok íves elrendezésűek lesznek. Ha igen nagy a forgalom mindkét irányban akkor, két megelőző vágány szükséges, kétoldali elrendezéssel. A forgalmi kitérők kétvágányú pályán történő elrendezéseit a 190. ábra mutatja 190. ábra: A forgalmi kitérők kétvágányú pályán történő elrendezései 6.24 Középállomás A középállomások vágányhálózata legegyszerűbb az egyvágányú vonalakon. Kétvágányú vonalakon kisebb helyi teherforgalom esetén az irány szerinti, nagyobb helyi forgalom esetén a vonal szerinti elrendezés az előnyösebb. 6.241 Középállomás egyvágányú pályákon Az egyvágányú pályán lévő középállomásra példát a 190. ábra mutat 190. ábra: Példa az egyvágányú pályán lévő középállomásra - 143 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.242

Középállomás kétvágányú pályákon a) Irány szerinti elrendezéssel Hazánkban a kétvágányú vonalak állomásainak túlnyomó többsége irány szerinti megelőzővágány – elrendezésű. Ebben a kialakításban a megelőzővágányok közreveszik az átmenő fővágányokat. Nagy előnye, hogy a megelőzések alkalmával a kitérővágányra térő vonat az ellenkező irányú fővágányt nem keresztezi. De fontos, hogy csak akkor szabad ezt a kialakítást alkalmazni , ha a helyi teherforgalom, azok tolatásai, kocsi cseréi nem sűrűk. Az irány szerinti elrendezésre példát a 191. és 192 ábra mutat 191. ábra: Legegyszerűbb középállomás kétvágányú vasútvonalon a) Irány szerint kétoldalt elhelyezett vágányokkal b) A helyi teherforgalmat, tolatásokat biztosító egyszerű („e-f”) vágánykapcsolattal c) A mindenhonnan-mindenhová elvet biztosító kettős vágánykapcsolatokkal 192. ábra: Középállomás kétvágányú vasútvonalon, irány

szerinti elrendezéssel, szigetperonokkal és aluljáróval, kissé nagyobb teherforgalom mellett - 144 - BME Út és Vasútépítési Tanszék Vasúttervezés b) Vonal szerinti elrendezéssel Ha a fővonalon a forgalom igen sűrű, s az állomásnak a helyi teherforgalma nagy akkor a tehervonatok tolatási munkája nagy és hosszantartó. Az átmenő fővágányok metszése és lefoglalása nélkül, a vonatoknak az állomáson való bejárása és kijárása, áthaladása alatt mindkét irányból külön kihúzóvágányokon zavartalanul tolatni csak akkor lehet, ha az állomáson a tehervonati megelőzővágányokat nem irány szerinti, hanem vonal szerinti elrendezéssel tervezzük. Az irány szerinti elrendezésre példát a 193., 194 és 195 ábra mutat 193. ábra: A megelőző vágányok vonal szerinti, egy oldalon való elhelyezésének elve és fokozatai 194. ábra: Nagy helyi teherforgalmat lebonyolító középállomás kétvágányú vasútvonalon, vonal szerinti

elrendezéssel - 145 - BME Út és Vasútépítési Tanszék Vasúttervezés 195. ábra: Nagyforgalmú középállomás kétvágányú vonalon, az irány és vonal szerinti elrendezések kombinációjával 6.25 Csatlakozó állomás A csatlakozó állomásokon a fővonalhoz egy vagy több mellékvonal csatlakozik úgy, hogy a mellékvonalakról a teljes szerelvény nem megy át a fővonalra, csupán egyes kocsik, illetve teherkocsi-csoportok. Így a csatlakozó állomás a fővonal szempontjából egy közbenső állomás szerepét tölti be, a mellékvonalnak pedig végállomását jelenti. A mellékvonali vonatok innen indulnak és ide érkeznek, az utasok a fővonal vonatairól, vagy vonataira a csatlakozóállomáson át kell szállniuk. Amíg a fővonal forgalma nem nagy, a mellékvonali pedig gyér, addig a csatlakozóállomás kialakítása különös problémát nem jelent, csupán egy-két vágánytöbbletet kíván a középállomáshoz viszonyítva. A 196. ábrán

egy ma már korszerűtlennek ítélt, de régebben elterjedt kialakítási formát láthatunk. 196. ábra: Csatlakozó állomás korábbi kialakítás módja - 146 - BME Út és Vasútépítési Tanszék Vasúttervezés A korszerű csatlakozóállomások alapelve, hogy a mellékvonallal kapcsolatos lehető minden mozgás a fővonal forgalmának zavarása nélkül történjen. Ennek teljesítésének érdekében (Hendel szerint) a következő tervezési irányelveket kell betartani: - minden csatlakozóvonalat külön, saját fogadóvágányra kell befuttatni, mindig egyenes irányba; a vontatási telep a mellékvágány becsatlakozási felén legyen, ugyanis ez a mellékvonal mozdonyának fordulóállomás is egyben, mindenhonnan- mindenhová kapcsolatot biztosítani kell; ha megoldható az állomásépület, a peronok, a mellékvonal becsatlakozása egy oldalra kerül; 6.251 A csatlakozó állomás elrendezése egyvágányú fővonalon Az első esetben az állomásépület az

áruraktár és a mellékvonali csatlakozás ugyan azon az oldalon vannak. A fővonali fogadóvágányok a fővonali tehervonatok miatt igen hosszúak A mellékvonalnak egy külön fogadóvágánya van, ennek egyik része a mellékvonali rövidebb tehervonatok számára áll rendelkezésre, másik, rövidebb része pedig az állomásépület előtt a mellékvonali személyvonatok fogadására szolgál, ahol azok csupán pár percet töltenek érkezés és indulás esetén. Meghosszabbításukba esnek a tárolóvágányok és a vontatási telep A 197. ábrán egy egyvágányú fővonal mellett elhelyezkedő kisforgalmú csatlakozó állomás látható. 197. ábra: Kisforgalmú csatlakozó állomás egyvágányú fővonal mellett Ha a mellékvonal az állomásépület és a raktár oldalával ellentétes, másik oldalról csatlakozik be, akkor mellékvonali személyvonati fogadó és tehervonati fogadóvágányokat a becsatlakozási oldalon hagyni a tárolóvágányokkal és a

vontatási teleppel együtt (198. ábra) - 147 - BME Út és Vasútépítési Tanszék Vasúttervezés 198. ábra: Nagyobb forgalmú csatlakozóállomás, a mellékvonal az állomásépület átellenes oldalán csatlakozik a) Irány szerinti elrendezés Kétvágányú főoldalon, ahol a fővonali megelőző vágányok irány szerinti elrendezésben vannak, a C mellékvonal becsatlakozása az állomásépület és az áruraktár közös oldaláról alakulhat előnyösen (199., 200 és 201 ábra) 199. ábra: Irány szerint elrendezett csatlakozó állomás kétvágányú fővonalon, a mellékvonal az állomásépület oldalán csatlakozik, szigetperonokkal, aluljáróval 200. ábra: Irány szerint elrendezett csatlakozó állomás kétvágányú fővonalon, a mellékvonal az állomásépülettel szemben levő oldalon csatlakozik, szigetperonokkal, aluljáróval - 148 - BME Út és Vasútépítési Tanszék Vasúttervezés 201. ábra: Irány szerint elrendezett csatlakozó

állomás kétvágányú fővonalon, a mellékvonal az állomásépülettel szemben levő oldalon csatlakozik, szintbeli peronokkal Előállhat az az eset is, hogy két mellékvonal csatlakozik az állomás két oldaláról (202. ábra) Az egyik (ábrán D) mellékvonal bevezetése hasonló az eddigiekhez, a másik (ábrán C) mellékvonal közös személyvonati és tehervonati fogadóvágányt kap az állomásépület oldalán, de kialakításra kerül még egy külön mellékvonali tehervonati fogadóvágány is az állomás túlsó oldalán. Ide fogadják az utóbbi mellékvonal felől a fővonal zavarásának elkerülésére, forgalmas időszakban, s majd csak vonatmentes időben teszik át a raktári oldalra. 202. ábra: Irány szerint elrendezett csatlakozó állomás, két mellékvonal csatlakozásával b) Vonal szerinti elrendezés: A csatlakozó állomások vonal szerinti elrendezésére két alapestet érdemes megemlíteni. Az első esetet a fővonali nagy helyi

teherforgalom és sűrű fővonali tolatások indokolják. Ilyenkor a becsatlakozó mellékvonal személyvonati fogadóvágányát és a tárolóvágányokat, vontatási telepet az állomásépület oldalára helyezik el, míg a tehervonati fogadóvágányt a másik oldalon, a teherforgalmi részre (203. ábra) - 149 - BME Út és Vasútépítési Tanszék Vasúttervezés 203. ábra: Nagy helyi teherforgalmú, vonal szerint elrendezett csatlakozó állomás, mellékvonal becsatlakozás az állomásépület oldalán A másik esetben a mellékvonal becsatlakozása az állomásépülettel szemközt az áruraktár oldalán van. Ekkor a fővonal átmenő vágányait nem kell keresztezni, egyszerűbb megoldás Hátránya viszont az, hogy a mellékvonali személyfogadó vágány az állomásépülettől legtávolabbra kerül. A peron csak hosszú aluljárón közelíthető meg Továbbá költséges, hogy a két peronvágányt a fővonali félreálló tehervonatok foglalják el (204.

ábra) 204. ábra: Nagy helyi teherforgalmú, vonal szerint elrendezett csatlakozó állomás, mellékvonal becsatlakozás az állomásépület átellenes oldalán - 150 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.26 Elágazó állomás 6.261 Általános irányelvek Az elágazóállomásokon a vasútvonal két, nagyjából hasonló fontosságú vonalra ágazik el. Az eredeti közös irányból (a 205. ábrán pl A felől) érkező vonatok egy része B felé, másik része c felé folytatja útját, sőt elképzelhető olyan vonat, vagy vonatrész, amely a C és B irányok között (ún. sarokforgalomban) közlekedik, az állomáson irányát változtatva mozdonyváltással vagy mozdonykörüljárással. Lehetséges az is, hogy az A irányból jövő személyszállító vagy tehervonatnak csak egyik része megy tovább az egyik, pl. a B irányba, míg a másik vonatrészt félreállítva, egy későbbi vonathoz sorolják hozzá, amely a másik, C irányba megy.

Személyszállító vonatok esetében még a közvetlen kocsi kiállítása is szokásos, amikor az átszállások elkerülése végett, az utasok kényelme érdekében egy külön megjelölt a másik irányba továbbítandó közvetlen kocsit a személy-, vagy gyorsvonatból kisorolnak, s egy később induló, vagy várakozó másik irányú vonatba sorolnak be. Az elágazóállomás vágányhálózatában tehát lehetővé kell tenni a két vonal közötti átmenete, nemcsak teherkocsi-csoportok, hanem személyvonatok, személykocsi-csoportok, sőt egyes kocsik félreállítását vagy tárolását is biztosítani kell. Az elágazóállomás emellett közbenső állomásnak tekintendő mindkét irányú vonal számára, ezért mindkét vonal számára a megelőzések, keresztezések lehetőségét biztosítani kell. Végül természetes, hogy az elágazóállomásnak saját helyi teherforgalma is van, tehát az azt lebonyolító rakodó, felállító vágányok, áruforgalmi

berendezések létesítéséről is gondoskodni kell. Megjegyezzük, hogy a csatlakozó- és az elágazóállomások közötti fő különbség tehát abban van, hogy a csatlakozóállomáson az egyik csatlakozó (elágazó) vonalra nem mennek át a fővonalról teljes szerelvények, személykocsi-csoportok, míg elágazóállomásokon a szerelvények, kocsicsoportok rendszeres átmenetele jellemző a majdnem egyenrangú irányok felé. Ezért az elágazóállomásokon az egyes irányok keresztezésmentessége, elválasztása nem oldható meg úgy, mint a csatlakozóállomásokon. A keresztező menetek számának csökkentésére viszont mindent meg kell tenni a vonalak átbocsátóképességének fokozására. Ha a forgalom nagysága megkívánja és gazdaságossá teszi, akár vonalbújtatással, kétszintű keresztezéssel, hidakkal kialakított terv-variánst is érdemes megvizsgálni a magasabb építési költségek ellenére. 6.262 A vágányelágazások alapformái Az

elágazóállomások fő vázát a nyíltvonalakat folytató átmenő fővágányok elágazási alapformái befolyásolják elsősorban. Mindegyik esetben a legfontosabb alapelv az, hogy az elágazó irányok részére az állomás teljes hosszában külön-külön átmenő fővágányokat kell biztosítani, s az átmenetelt az állomás mindkét végén biztosítani kell az egyes irányok között. Egyvágányú elágazó vonal esetében a legegyszerűbb a helyzet. Az átmenő fővágányok alapelrendezését a 205. a) ábra mutatja Ha a másik fővonal kétvágányú, akkor csak igen kisforgalmú elágazó vonal esetén elegendő a 205. b) ábra szerinti egyetlen elágazó vonali fővágány. Sokkal előnyösebb és helyesebb, ha az egyvágányú elágazó vonalnak az állomáson belül két fogadóvágánya van, vagy vonal szerinti elrendezésben (205. c) ábra), vagy pedig ún. aszimmetrikus irány szerinti elrendezésben (205 d) ábra) Így az elágazó vonalkésései a fővonal

forgalmát jóval kevésbé zavarják. - 151 - BME Út és Vasútépítési Tanszék Vasúttervezés 205. ábra: Egyvágányú vonal elágazásnak fő formái Az 205. d) ábra szerinti elrendezés előnye a 205 c) ábra szerinti elrendezéssel szemben az, hogy a peronok mellett mindkét oldalt ugyanazon irányban indulnak vonatok, s ez az utasok átszállása, tájékozódása szempontjából különösen A felé utazók esetén előnyösebb. Hátrányos viszont a kétvágányú fővonalon az egyik vágány vonalvezetésének romlása, egy (lehetőleg nagysugarú) kitérő eltérítő irányba való terelése miatt. Kétvágányú pálya elágazása kétvágányú vonalból, vagy vonal szerinti, vagy pedig irány szerinti vágányelrendezéssel oldható meg. A vonal szerinti elrendezést látjuk a 206. ábrán Ennek az elrendezésnek nagy előnye a jó áttekinthetősége, a vágányhálózat felépítésének egyszerűbb volta és nagyobb biztonság a szembemenetelek

elterelhetősége következtében. Ezért ez a típus igen elterjedt szintbeni elágazások esetén (Rákos, Hatvan, Ferencváros, Szolnok, Szajol). A peronok két oldaláról a vonatok viszont mindig ellenkező irányba indulnak, ami az a felé utazók részére hátrányos a nehezebb tájékozódás miatt. A két elágazó irány vágányai ugyancsak egy helyen keresztezik egymást (a pontban). Itt az alul- vagy felüljárás vágánybújtatása a szűk hely miatt igen nehéz és ezért nem szokásos. 206. ábra: Kétvágányú elágazó vonal elrendezése vonal szerinti üzemmel - 152 - BME Út és Vasútépítési Tanszék Vasúttervezés Az irány szerinti vágányelrendezést a 207. a) és b) ábrán látjuk szintbeni keresztezéssel és vágánybújtatással. Bár az állomás vágányainak hálózata így kevésbé egyszerűen alakul, mégis előnyös, hogy a peronok mindkét oldala mellől ugyanazon irányba indulnak a vonatok, s így az utasok tájékozódása

könnyebb. Hátrányos még, hogy a C irány induló vágánya nem egy, hanem két pontban keresztezi a B irány érkező vágányát terelési lehetőség nélkül (207. a) és b) ábra), viszont a vágánybújtatás lehetősége – akár az állomáson kívülre eltolva, könnyebben adódik. Ezért a bújtatásos megoldásoknak ez a leggyakoribb típusa 207. ábra: Kétvágányú elágazó vonal elrendezése irány szerinti üzemmel Aszimmetrikus irány szerinti elrendezést mutat a 208. a) és b) ábra szintbeni és bújtatásos megoldással. Ennek előnye az előző teljes irány szerinti üzemmel szemben az, hogy az elágazó irányok csak egy metsződési pontot eredményeznek (a pont), illetve a vágánybújtatási műtárgy, híd nem két, hanem csak egy vágányt hidal át, s így kisebb költséggel építhető meg. Ez utóbbi megoldásnak viszont hátránya, hogy a fontosabbik irány fővágányainak a vonalvezetése is romlik és az a felőli bejáratnál feltétlenül

egy (lehetőleg nagysugarú) kitérő mellékágán kell áthaladniuk. 208. ábra: Kétvágányú elágazó vonal elrendezése korlátozott irány szerinti üzemmel - 153 - BME Út és Vasútépítési Tanszék Vasúttervezés Bármelyik változatot alkalmazzuk, mindig szükség van a fővágányok kétirányú összekötésére, az elágazással ellentétes irányú másik állomásvégen, hogy mindegyik irányból bármelyik fogadóvágány közvetlenül elérhető legyen. (205 – 208 ábrák) 6.263 Elágazó állomások néhány típusa Az előbbiekben tárgyalt átmenő vágányok főleg az átmenő forgalmat és a személyszállító vonatok forgalmát bonyolították le. Külön vágányok szükségesek még a tehervonatok és helyi teherforgalom, valamint a kocsifelállások, tárolások céljaira. Egyvágányú mellékvonalak elágazó állomását mutatja a 209. a) ábra Az átmenő fővágányon kívül még egy külön személyvonati fogadóvágány és egy külön

tehervonati fogadóvágány van, utóbbi az állomásépülettől legtávolabb. A csupa 5,00m-es vágánytengely távolságok, a szintbeni peronok nem korszerűek, a teherforgalmi rész is szűk, a tárolási lehetőség csekély. Korszerű fővonali szerinti elrendezést mutat a 209. b) ábra, ahol már szigetperonok, személyvonati tárolóvágányok, külön tehervonati felállítóvágányok és közlekedő vágányok is vannak. A C és B felőli egyidejű bejárást az állomás A felöli végén lévő terelő csonkavágány biztosítja. 209. ábra: Elágazóállomás, kis és közepes forgalommal, mind az eredeti, mind az elágazó vonal egyirányú Kétvágányú vonalak elágazóállomása vonal szerinti elrendezéssel látható a 210. ábrán kisebb helyi teherforgalommal. Mindegyik kétvágányú vonaltól kétoldalt irány szerint elhelyezett két-két, megelőző vágány található. A vágányhálózat egyszerűsége és áttekinthetősége ellenére hátrányos, hogy

a tehervonatok csak a nagyszámú peronvágány mellett haladnak át, és nincsenek elkülönítve. Költséges megoldás - 154 - BME Út és Vasútépítési Tanszék Vasúttervezés 210. ábra: Kétvágányú vonalak elágazóállomása, vonal szerinti üzemmel Ugyancsak vonal szerinti, de jóval előnyösebb elrendezésű a 211. ábrán látható állomáselrendezés. Itt az elágazó átmenő fővágányokon kívül csak 1-1 személyvonati megelőzővágány van peron mellett, viszont külön csoportosítva vonal szerint 2-2, összesen 4db tehervonati megelőzővágányt találunk, az ábrán vastag szaggatott vonalakkal jelezve. Mivel az állomás helyi teherforgalma, valamint a tehervonatok megosztásával kapcsolatos tolatási szükséglete jelentős, ezért két kihúzóvágány mentesíti az átmenő fővágányt. Az állomásnak ugyancsak az állomásépülettel ellentétes oldalán, a tehervonati megelőzővágányok mellett vannak a felállítóvágányok. Az A, b

és c irányú teherkocsicsoportok részére, külön közlekedővágánnyal A helyi teherforgalmi berendezések, rakodóvágányok, áruraktár stb. viszont a hazai szokás szerint az állomásépülettel azonos oldalon vannak, s így a helyi áruforgalom metszi a fővágányokat. 211. ábra: Kétvágányú vonalak elágazó állomása, vonal szerinti üzemmel, de a tehervonati megelőző vágányok külön csoportot alkotnak - 155 - BME Út és Vasútépítési Tanszék Vasúttervezés Ugyancsak vonal szerinti elrendezésű elágazóállomást mutat végül a 212. ábra, ahol a kezelő tehervonatok megelőző vágányát ismét vonal szerint az előbbihez hasonló módon egy oldalra csoportosították. A helyi teherforgalmi berendezések azonban a főleg külföldön szokásos módon az állomásépülettel ellenkező, másik oldalon vannak. Figyelemre méltó, hogy a c irányból érkező és oda tartó tehervonatok egy bújtatáson, aluljárón keresztül kapcsolódnak a

tehervonati megelőző vágánycsoprthoz. Így tehát már látjuk, hogy helyileg kezd szétválasztódni a személy- és teherforgalom az egymástól egyre jobban elváló személypályaudvarra és teherpályaudvarra. Kétvágányú vonalak elágazóállomása irány szerinti elrendezéssel látható a 213. és 214 ábra, az elágazó fővágányok szintbeni keresztezésével (213. ábra), illetve aluljárós vágánybújtatással (214. ábra) 212. ábra: Kétvágányú vonalak elágazó állomása, vonal szerinti üzemmel, de az áruraktár és a helyi teherforgalmi rész az állomásépülettel ellenkező oldalon fekszik 213. ábra: Kétvágányú vonalak elágazóállomása, irány szerinti elrendezéssel, szintbeli keresztezéssel - 156 - BME Út és Vasútépítési Tanszék Vasúttervezés 214. ábra: Kétvágányú vonalak elágazóállomása, irány szerinti elrendezéssel, de kétszintes, bújtatásos keresztezéssel 6.27 Keresztező állomás 6.271 Általános

irányelvek A keresztező állomásokon minkét állomásvégen van elágazás, lényegében két vasútvonal keresztezi vasútvonal keresztezi egymást az állomásban úgy, hogy a vonatok egy része az eredeti vonalon megy tovább, másrészük pedig átmegy a másik vonalra. Lehetővé kell tenni azonban a sarokforgalmat valamint a teljes vonatokon kívül a kocsicsoportok, vagy egyes ún. közvetlen kocsik átmenetelét is az egyik vonalról a másikra. Itt is érvényesül az alapelv, amely szerint a keresztező csatlakozóvonalak mindegyik vágányát külön-külön végig kell vezetni a teljes állomás hosszában. A keresztezéseket itt nem lehet elkerülni, legfeljebb igen költséges vágánybújtatásokkal, hidakkal. A szintbeni keresztezések esetén mindig akadályozási, veszélyességi pontok adódnak, ezeknek veszélyességi foka különböző. Elsőrendűen veszélyes és ezért kerülendő az olyan szintbeli vágánykeresztezés, ahol érkező vonatok vágányútjai

metszik egymást. Az egyik vonat fékberendezésének meghibásodása esetén ugyanis a másik bejáró vonattal való összeütközés veszélye állhat fenn. Ezzel szemben az érkező és induló vonatok, vagy két induló vonat vágányútjának metsződése szintben már kevésbé veszélyes és inkább megengedhető, mivel a vonatindítás a forgalmi szolgálattevő tiszt kezében van, aki rendszeresen csak a veszélyeztető vonat teljes elhaladása mellett ad engedélyt az indulásra. Mivel azonban erre nincsen mindig lehetősége, ezért bizonyos kisebb fokú veszélyesség itt is fennáll. A keresztező állomásokon a kezelő tehervonatok tolatásai, a helyi teherforgalom, kirakások, berakások kiszolgálása mind nagyobb nehézségbe ütközik a sok keresztezés és akadályoztatások miatt. Ezért ilyenkor mindinkább előtérbe kerülhet annak a lehetősége és előnyös volta, hogy a személyvonatokat külön személypályaudvarra, a tehervonatokat pedig külön

teherpályaudvarra irányítjuk, ahol a személy- és teherforgalom egymást kölcsönösen nem akadályozza. - 157 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.272 A vágánykereszteződések alapformái A két bejáró (érkező) vonat kereszteződésének kikerülése érdekében a keresztező vágányok elrendezését még egyvágányú vonalak esetén is nagy gonddal kell végezni. Így pl a 215 ábrán látható egyszerűkereszteződések emiatt rosszak. Egyvágányú vonalak kereszteződése estén a 216. ábra szerint kell eljárni, tehát az egyik vonal részére két fogadóvágányt kell létesíteni, hogy az egyszerre bejáró vonatok útját elterelhessük. A 216 ábrán a C-D ferde irányhoz irány szerinti elrendezéssel egy második fogadóvágányt tervezve, az elterelés jól megoldható. Így tehát az egyvágányú vonalak helyes kereszteződésének kialakítását a megfelelő további megelőzővágányokkal és peronokkal együtt a 217.

ábrán látjuk 215. ábra: A bejáró, érkező vonatok kereszteződése miatt veszélyesen elrendezett egyvágányú keresztező vonalak 216. ábra: Egyvágányú vonalak keresztezésének helyes elrendezései, az érkező vonatok elterelésével Egy- és kétvágányú vonalak kereszteződése szintén hasonló elvek alapján alakítandó ki. Az egyvágányú vonal átmenő vágányát irány szerint elrendezve két oldalt meg kell kettőzni a terhelés érdekében a 218. ábra szerint Peronokkal és megelőzővágányokkal együttes helyzeteket tüntet fel a 219. ábra - 158 - BME Út és Vasútépítési Tanszék Vasúttervezés 217. ábra: Mint az előző ábra, peronokkal és megelőző vágányokkal kiegészítve 218. ábra: Kétvágányú vonal keresztezése egyvágányú vonallal, az érkező vonatok elterelésével 219. ábra: Mint az előző ábra, de peronokkal és megelőző vágányokkal kiegészítve - 159 - BME Út és Vasútépítési Tanszék

Vasúttervezés Két kétvágányú vonal kereszteződése esetén, ha a két vonalat csak egyszerűen vonal szerinti elrendezésben egymás mellé helyezzük, akkor a 220. ábra szerint igen kedvezőtlen, hogy mind a négy keresztezési pont az állomás egyik végére kerül, s két bejáró vonat útja is keresztezi egymást. Sokkal kedvezőbb ilyenkor az irány szerinti elrendezéssel kialakított megoldás. Ekkor a négy keresztezési pont közül kettő az egyik, kettő pedig a másik állomásvégre kerül és így a két állomásfej átbocsátóképessége egyenletes és közel azonos lehet. Ha a keresztező C-D vonal „jobbra emelkedő” a 221 a) ábra szerint, akkor a C-D vonal két vágányának kell közrefognia az A-B fővonal vágányait. Ezzel szemben a „jobbra eső” C-D vonal a 221. b) ábra szerint az A-B fővonal széthúzott vágányai közé kell, hogy kerüljön, mert így lehet elkerülni a bejáró vonatok útjainak a veszélyes metsződését. A 222 a)

és b) ábra ismét a peronokkal és megelőző vágányokkal ellátott elrendezést mutatják. 220. ábra: Két kétvágányú vonal kereszteződése, a bejáró vonatok kereszteződése miatt veszélyes megoldás 221. ábra: Két kétvágányú vonal kereszteződésének helyes elrendezései, az érkező vonatok elterelésével - 160 - BME Út és Vasútépítési Tanszék Vasúttervezés 222. ábra: Mint az előző ábra, peronokkal és megelőző vágányokkal Vágánybújtatásokkal való vonalkereszteződéseket mutat sematikusan a 223. a) és b) ábra egyvágányú keresztezővonal, a 224. ábra pedig két kétvágányú vonal kétszintű kereszteződése esetén. A 224. a) ábra irány szerinti elrendezést mutat két kisebb hídszerkezettel és két helyen építendő rámpákkal, a 224. b) ábra vonal szerinti elrendezése pedig egy nagyobb hídszerkezet és hídra vezető rámpák építését teszi szükségessé. 223. ábra: Egyvágányú vonal keresztezése

vágánybújtatással 224. ábra: Kétvágányú vonal keresztezése vágánybújtatásokkal a) irány szerinti elrendezéssel b) vonal szerinti elrendezéssel - 161 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.273 Keresztező állomások néhány típusa A következőkben két olyan keresztező állomás teljes vágányhálózatát mutatjuk meg, Hendel után, amelynek még az állomás-jellege megmaradt, a személy- és teherforgalom még nem különült el pályaudvarokra. A 225. ábrán egy irány szerinti elrendezésű, szintbeli kereszteződésekkel kialakított keresztező állomás rajzát látjuk. Az A-B kétvágányú fővonalat a C-D keresztező kétvágányú vonal „jobbra eső” irányban metszi, ezért az A-B irány vágányai fogják közre a C-D irány vágányait úgy, mint azt előzőleg a 222. ábrában külön mutattuk A tehervonati megelőzővágányok itt vonal szerinti elrendezésben, párhuzamos mozgást is lehetővé téve, egy külön

vágánycsoportba kerültek (kettős nyilazás). Az állomásépület és a helyi teherforgalmi berendezések egy oldalon helyezkednek el, míg a teherkocsicsoportok felállítóvágányai a tehervonati fogadóvágányok oldalán, tehát a túlsó oldalon vannak. A két kihúzóvágány a felállítóvágányokra történő rendezéseket a fővonalak zavarása nélkül teszi leehetővé. A forgalmasabb irányokat igyekszünk egyenesen és nem kitérő irányba bevezetni 225. ábra: Keresztező állomás vágányhálózata, két keresztező kétvágányú fővonallal, irány szerinti elrendezésben A 226. ábra viszont egy vonal szerinti elrendezésű, teljes vágánybújtatással, egy nagy hídszerkezettel megoldott keresztező állomást mutat. Az ilyen állomás átbocsátóképessége természetesen jóval kedvezőbb. Az állomás többi berendezése és fő elrendezése az előző példákhoz eléggé hasonló. Mindkét esetben igen gyorsan kell kiképezni az átmenő vágányok

párhuzamos meneteket lehetővé tevő, mindkét irányú kettős összekötő vágánykapcsolásait az állomás mindkét végén. - 162 - BME Út és Vasútépítési Tanszék Vasúttervezés 226. ábra: Mint az előző ábra, de vonal szerinti elrendezéssel, vágánybújtással 6.3 Vontatási telepek Az olyan nagyobb állomásokon, ahol egy vagy több vonal csatlakozik, elágazik, keresztezi egymást, ahol vonatokat nagyobb arányokban kell összeállítani, továbbá ott, ahol a vontatási mód megváltozik mozdonycserével, (gőz, villamos, diesel-üzem cserélődik), ott az állomásokhoz, pályaudvarokhoz a legtöbb esetben egy vontatási telep csatlakozik. A vontatási telep feladata az, hogy a vontató járműveket, mozdonyokat, motorkocsikat, motorvonatokat két út közötti idő alatt feltöltse üzemanyaggal, lehetővé tegye a vontatójárművek tisztítását, kisebb alkatrész pótlását, cseréjét, a futó karbantartási munkák elvégzését, s az új

útra való felkészítést. A vontatási telep berendezéseinek részletes ismertetése a vasúti üzem tárgykörébe tartozik. Mi itt elsősorban a vontatási telep vágányhálózatának kialakításával és az állomáshoz való kapcsolatával foglalkozunk. Általános alapelvként tarthatjuk szem előtt az alábbi két követelményt. A vontatási telep vágányhálózatára bejáró mozdony egymás után szinte körfolyamatszerűen kapja meg a szükséges kezeléseket (üzemanyagpótlás, tisztítás stb.), anélkül, hogy közben előre-hátra tolatásokat kellene végeznie, s a többi ki- vagy bejáró mozdony útját akadályozná. A másik követelmény a vontatási telep vágányhálózatának az állomás vagy pályaudvar vágányhálózatához való bekötésére, összekötésére vonatkozik. Az összekötővágányoknak olyan helyről kell kiindulnia, hogy a vontatási telepről kijáró, vagy bejáró mozdonyoknak a lehető legkevésbé zavarják az állomás

kocsirendezési, rakodási, vonatfogadási és egyéb munkáját, s az állomás bármely vágányára könnyen eljuthassanak lehetőleg kevés tolatási menettel. Ezért a vontatási telepnek a legkedvezőbb bekötése a közlekedővágány folytatásában van. A vontatótelepek bekötésére részben jó példákat láthatunk a 222 ábrán - 163 - BME Út és Vasútépítési Tanszék Vasúttervezés Különösen kedvező, ha a vontatási telepet nemcsak egy oldalról fejállomás-szerűen, hanem mindkét vége felől, átmenő állomás-szerűen lehet bekötni, akár a nyílt vonalba, akár az állomás egyik kihúzóvágányába. Mindenesetre gondolni kell arra, hogy a vontatási telep olyan helyre kerüljön, ahol a pályaudvar, vagy állomás a további bővítést a későbbiekben nem fogja akadályozni. 6.31 Gőzüzemű vontatási telep 6.32 Dízelüzemű vontatási telep A vontatás átállítása a Diesel-mozdonyos és villamos vontatásra előtérbe hozza a nem

gőzvontatásra berendezett vontatási telepek helyes tervezésének kérdését. A vágányhálózat gőzvontatásos vontatási teleptől eltérő kiképzése itt abból adódik, hogy nincsen szükség saroktolatásra, szénszerelésre, fordulásra. Eltekintve a nagy, gyárszerűen kialakított jármű- és mozdonyjavító telepektől, ahol a Diesel és Diesel-villamos mozdonyok főjavításait, motorcseréit stb. végzik, az állomásokkal, pályaudvarokkal közvetlenül kapcsolt vontatási telepeken a következő körfolyamatos munkamenet adódik a Diesel-mozdonyok kiszolgálásakor: - - Üzemanyag vételezés, tankolás nyersolajjal, és fűtőolajjal a fűtés részére télen. Mozdonyvizsgálat az üzembiztonság szempontjából, mozdonyvizsgáló csatorna felett, kenés. További üzemanyag ellátás: kenőolaj, hűtővíz, homok, télen kazánvíz a fűtőkazánba. Tisztítási munkák kívülről és belülről. Felállítás vagy a szabadban, vagy a fedett mozdonyszínben

(esetleg kisebb alkatrészek cseréje, javítása, pl. rugók, kompresszorok, szivattyúk, elektromos szerkezetek, akkumulátorok stb.) Felkészítés a vonatszolgálatra indulás előtt. A diesel-mozdonyoknak az átlagos fogyasztása kb. 130 liter/100km körül van A napi futás kb. 40 km körül van, tehát a napi nyersolajszükséglet kb 500 liter Ettől az átlagos értéktől természetesen elég nagy eltérések lehetségesek. Egy nagy üzemanyagtöltő oszlop teljesítménye 30-300 liter/perc között lehet, a fajtától függően. Így a szükséges tankolási helyek, oszlopok száma megállapítható. A kisebb üzemanyagtartályokat föld alatt, a nagyobbakat föld felett, védőfallal körülépítve létesítik, csővezetékkel, szivattyúkkal. Külföldön kb. 60 napra szokás a tartalékot számítani A tankolóvágányok tengelytávolsága 6,00m-re veendő fel. Az 227. ábrán egy kisebb fej alakú diesel-üzemű vontatási telepet látunk, míg a 228 és 229 ábrákon

pedig átmenő alakú vontatási telepeket, amelyek egyikének a tankolóvágányait a mozdonyszín mellett, a másikat pedig a mozdonyszín előtt helyezték el. - 164 - BME Út és Vasútépítési Tanszék Vasúttervezés 227. ábra: Kisebb fej alakú Diesel-üzemű vonatatási telep, oldalt fekvő töltővágányokkal 228. ábra: Átmenő alakú Diesel-üzemű vonatatási telep, oldalt fekvő töltővágányokkal 229. ábra: Mint az előző ábra, de a töltővágányok a mozdonyszín előtt vannak elhelyezve - 165 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.33 Villamos üzemű vontatási telep A vontatási telep legegyszerűbb vágányhálózata természetesen a villamos vontatás esetén adódik, mivel itt a mozdonyoknak sem fordításra, sem hajtóanyagvételre nincsen szükségük. A villamos mozdonyok kiszolgálásának a munkamenete a következő: - Mozdonyvizsgálat az üzembiztonság szempontjából (mozdonyvizsgáló csatorna felett, kenés).

Üzemanyag ellátás: kenőolaj, szénkefék a motorhoz, homok stb. Tisztítási munkák kívülről és belülről. Felállítás vagy a szabadban, vagy a mozdonyszínben esetleg kisebb alkatrészek cseréje, javítása, karbantartási munkák). Felkészítés a vonatszolgálatra indulás előtt. A 230. és 231 ábrákon egy kisebb és egy nagyobb villamos mozdony vontatási telep vágányhálózatát látjuk, átmenő alakú, kétoldalt bekötött megoldással. 230. ábra: Kisebb vontatási telep villamos vontatásra 231. ábra: Nagyobb vontatási telep villamos vontatásra - 166 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.4 Nagyvárosok vasúti kiszolgáló rendszere, a pályaudvarok Nagyvárosok vasúti kiszolgálási rendszere eltér az átlagos településekétől. A városi helyi vasúti közlekedéstől eltekintve, az eltérés elsősorban mennyiségei, ami a befutó vonalak számában, a továbbítandó utasok és áruk mennyiségében, valamint a

városi terület kiterjedésében jelentkezik. Ez a nagyságrendet kitevő eltérés természetesen minőségi változással is jár. Így a nagyszámú vasútvonal bevezetésének módja és lehetősége, az állomások telepítése, szükséges teljesítőképessége, összefüggésben a városi igényekkel és közlekedési adottságokkal, különleges követelményeket támaszt. Már elöljáróban is megállapíthatóak a következők: - - - - Az egyes állomásokra ésszerűen bevezethető vasútvonalak száma nem növelhető bizonyos határon felül, mert az az egymást keresztező menetek számának rohamos növekedésével jár, ami csökkenti az átbocsátóképességet. Ezek esetleges bújtatós feloldása rendkívül költséges, nagy a helyigénye, és nem is mindig valósítható meg. Az állomás valamennyi feladatának ellátása egy teljesítményi határ fölött nagy nehézségekkel jár. A nagyszámú befutó vasútvonalon érkező helyi rendeltetésű, illetve

az ezekre helyben feladásra kerülő, valamint a vonatok egymás közti forgalmában jelentkező teherkocsik nagy mennyisége szükségessé teszi az érkező tehervonatok többségének feloszlatását és az egyes vonalakra új, eltérő elegyű és rendeltetésű tehervonatok összeállítását. A nagyvárosokban van nagyszámú személy- és gyorsvonat vég-, illetve induló állomása, ami szükségessé teszi ezeknek a vonatoknak fogadását és indítását, valamint az érkező ilyen vonatok szerelvényeinek feloszlatását, tisztítását,karbantartását és tárolását, majd az induló vonatok szerelvényeinek összeállítását. A vasútvonalak bevezetésére a városban megfelelő helyről (csatornáról) kell gondoskodni. A vasútvonal a földalatti vezetés kivételével a várost részekre tagolja, amelyeket élesen elválaszt egymástól; ez a belvárosban megengedhetetlen, de külvárosban is kerülendő. Ezekből a megállapításokból a nagyvárosok vasúti

kiszolgálásara vonatkozólag az alábbi következtetések vonhatók le: - - - Általában célszerű a befutó vasútvonalakat még a nagyváros előtt, annak közelében levő egyes elágazó állomásokon összevenni és a városban ilyen összevont kisebb számú vonalat bevezetni. Ugyanezeken az állomásokon kell lehetőleg a teher- és személyforgalmat is elválasztani. Kivételesen az elválasztás nyílt vonali szolgálati helyen is megtörténhet. A nagyvárosok területén a személy- és teherforgalmat lebonyolító állomásokat el kell különíteni, és specializált személy-, illetve teherpályaudvarokat kell létesíteni. A tehervonatok feloszlatására, illetve új vonalak összeállítására szolgáló külön pályaudvart, ún. rendező pályaudvart, esetleg rendező pályaudvarokat kell telepíteni Az induló és befejeződő személy- és gyorsvonatok szerelvényeinek előbbiek szerinti kezelésére külön erre kialakított pályaudvarra, un. üzemi

pályaudvarra, esetleg pályaudvarokra van szükség. A pályaudvarok egységes összehangolt működése végett, azok egymás közti zavartalan forgalma céljából közöttük összekötő vonalakat kell építeni. - 167 - BME Út és Vasútépítési Tanszék Vasúttervezés A nagyvárosok vasúti kiszolgálását tehát általában a következő típusú egy vagy több pályaudvar látja el: - személypályaudvar, - üzemi pályaudvar, - teherpályaudvar és - rendező pályaudvar. Egy nagyváros vasúti kiszolgáló rendszerét, a különböző pályaudvarok elhelyezését, valamint azoknak a befutó vasútvonalakkal és egymással való kapcsolatát a 232. ábra mutatja be 232. ábra: Egy nagyváros vasúti kiszolgáló rendszere, a különböző pályaudvarok elhelyezése, valamint azoknak a befutó vasútvonalakkal és egymással való kapcsolata 6.41 Személypályaudvar 6.411 A személypályaudvarok telepítése A nagyvárosokba érkező, illetve azokból induló

személyszállító vonatok nemzetközi, belföldi távolsági és környéki utasokat szállítanak. Ezek közül a környéki, ún ingázó vagy hivatásforgalmi utasok adják a teljes személyforgalom 60-70 százalékát. A távolsági és nemzetközi utasok igénye, illetve szükséglete bizonyos mértékben eltér az ingázókétól. Az előbbiek úti célja általában a városcentrumban van, többnyire nagyobb poggyásszal utaznak, és érkezéskor, illetve induláskor bizonyos szolgáltatásra tartanak igényt (poggyászkezelés, taxiállomás, étterem, esetleg vám stb.) Ezek utazásokat általában a személypályaudvaron kívánják kezdeni vagy befejezni, lehetőleg a centrum közelében. Az ingázók inkább a munkahelyük (gyárak, üzemek, hivatalok, iskolák) közelébe igyekeznek érkezni, illetve onnan hazaindulni; ez részben szintén a városcentrumban van (hivatalok, iskolák), nagyobbrészt azonban a városszéleken (gyárak,üzemek). Az ő számukra tehát a

városszéleken is érkezési, illetve indulási lehetőségről kell gondoskodni, kitűnő csatlakozással a városi tömegközlekedéshez (villamos, autóbusz, trolibusz). - 168 - BME Út és Vasútépítési Tanszék Vasúttervezés Megállapítható tehát, hogy a személypályaudvarokat a városcentrum közelében célszerű elhelyezni jó kapcsolattal a városi egyéni és tömegközlekedéshez. Ez mind a távolsági utasok, mind az ingázók egy részének egyformán érdeke. A személypályaudvarok fej-és átmenő pályaudvarként képezhetők ki. Az előbbiek általában jobban megközelíthetik a városcentrumot, mert a vonalak a pályaudvaron túl a centrum felé nem mennek tovább, és így a város belső részeit már nem zavarják. Az átmenő személypályaudvarokon azonban keresztülmennek a vonalak,: Így a külső városrészt is elérik és - szintbeni vezetés esetén – valósággal kettéosztják a várost. A földalatti vezetés kiküszöböli ezt a

nehézséget, de igen költséges. A magas vezetés költségigénye kisebb ugyan, de lármás, zavarja a közlekedést és a városképet. A személypályaudvarok telepítési kérdéseihez kapcsolódik a velük szorosan összefüggő üzemi pályaudvarok elhelyezése, amelyeken-mint már említettük a személyszállító vonatok szerelvényeit feloszlatják, tárolják, tisztítják, a szükséges anyagokkal fölszerelik (víz, tisztálkodási anyagok stb.), karbantartják, majd az új szerelvényeket összeállítják Az üzemi pályaudvarok többnyire a városok szélén, a személypályaudvaroktól néha több kilométer távolságban létesültek, ami gátolja a kétféle pályaudvar szükséges szoros együttműködését, és vontatási többletköltségekkel is jár. Mindez vasútüzemi szempontból hátrányos. A személyszállító vonatok egy része a postaforgalom lebonyolítására postakocsikat is továbbít. Ezeknek a kocsiknak a be- és kirakodására nagy

személypályaudvarokon egy külön részpályaudvar szolgál. Álfalában azonban néhány postavágány is elegendő, amelyek a pályaudvar egyik oldalán vannak elhelyezve és a közúti átrakás lebonyolítására átrakóponkhoz csatlakoznak. 6.412 Fejpályaudvarok A fejpályaudvarok vágányzatának kialakítása természetszerűleg akkor a legegyszerűbb, ha azokba csak egyetlen kétvágányú vonal fut be. Ez esetben is az alapot a 233 ábra mutatja, amikor a pályaudvar a vonal két csonkában végződő vágányából is két ellenirányú egyszerű vágánykapcsolás teszi lehetővé, hogy mindkét peronra vágányon lehet vonatot fogadni, illetve onnan indítani. Ez a megoldás azonban csak városi közúti vagy gyorsvasutaknál alkalmazható, amelyek szerelvényeinek ürítése, illetve telítődése igen rövid időt igényel, és így egyetlen peronvágány nagyszámú vonat ellátására képes. Nagyvasutaknál kettőnél több peronvágányra van szükség, mert az

induló szerelvények vágányfoglaltsági ideje, azok szükséges korábbi kiállítása miatt, nagyobb, mint az érkezőké, így az indulóvágányok számának felül kell múlnia a fogadókét. A 233 b) ábrán látható pályaudvaron két vagy három indító- és egy fogadóvágány van, de a 2. vágány esetleg mindkét célra felhasználható. Az üzemi pályaudvart és a vontatási telepet a két befutó vonali vágány között helyezték el, ami minimális keresztmenetet ad. - 169 - BME Út és Vasútépítési Tanszék Vasúttervezés A 233. c) ábra szerinti személypályaudvarnak hat peronvágánya van, amelyek közül négy indító és kettő fogadó. Az üzemi pályaudvar ez esetben helyi adottságok következtében a vontatási teleppel együtt a befutó vonal érkező oldalára került, ami veszélyesebb volta miatt kedvezőtlenebb, mint a másik, az induló vonatok oldala. Ellensúlyozásul a peronvég párhuzamos anyavágánnyal vannak vonalhoz és az

üzemi pályaudvarhoz kötve; ez egyidejű mozgásokat tesz lehetővé csökkentve az üzemi pályaudvar és a vontatási telep oldalt való elhelyezéséből származó nehézségeket. 233. ábra: A fejpályaudvarok vágányzatának kialakítási lehetőségei Két vagy több kétvágányú vonal csatlakozásánál az elrendezés lehet irány vagy vonal szerinti, de mindkettőnél általában lehetővé kell tenni az egyik vonalról a másikra való átmenetet olyan átmenő vonatok számára, amelyek az egyik vonalon érkeznek és a másikra tovább mennek, számukra tehát a pályaudvar nem végállomás. Az elvi elrendezést irány szerinti üzem esetére a 234. ábra, vonal szerinti üzemre pedig a 235. ábra mutatja 234. ábra: A fejpályaudvarok vágányzatának elvi elrendezése irány szerinti üzem esetén - 170 - BME Út és Vasútépítési Tanszék Vasúttervezés 235. ábra: A fejpályaudvarok vágányzatának elvi elrendezése vonal szerinti üzem esetén Az

érkező vonatok vágányútjának metsződését lehetőleg el kell kerülni. Az alkalmazott kettős kapcsolás mindkét megoldással lehetővé veszi, hogy a keresztezés helyét a forgalmi helyzetnek megfelelően válasszuk ki, mert az átmenő vonatok az érkező vonal bejárat vágányára is fogadhatók, de - kedvező esetben - a másik vonalra is átjárhatnak. Így tehát az ábrák szerint az a irányban b felé haladó átmenő vonalak az 1. vagy a 4 vágányra fogadhatók Az első eset forgalmi szempontból kedvezőbb, mert a kijáratnál van a metsződés, de az utasok oldaláról zavaró, hogy az átmenő vonatok indulási vágánya b felé eltér a helyi vonatokétól. A 236. ábra egy irány szerinti elrendezésű 10 peronvágányos fejpályaudvart mutat be A helyben maradó, illetve helyből induló vonatok számára négy fogadó- és hat indulóvágány szolgál, az átmenő vonatok azonban - az előbb elmondottaknak megfelelően - bármely vágányra fogadhatók,

illetve onnan indíthatók. Az üzemi pályaudvar oldalt való elhelyezése esetén - a veszélyes metszések szempontjából helyesebb az induló vonatok oldalára való telepítés, bár az érkezett szerelvények másik oldali elhelyezéssel könnyebben kihúzhatók, viszont az indulók betolása előbbi esetben zavartalanabb. A veszély csökkentésére a telepítés - az ábrán láthatóan - az induló vonatok oldalára történt. Egy 12 vágányos, vonal szerinti elrendezésű fejpályaudvart látunk a 237. ábrán, amelyre három kétvágányú vonal fut be. Az üzemi pályaudvar legkedvezőbb elhelyezése a középső kétvágányú vonal befutó vágányai között van (1. sz elrendezés), de szükség esetén bújtatással valamelyik oldalra is helyezhető (2. sz megoldás), vagy esetleg kétoldalt két üzemi pályaudvar is létesíthető (3. sz elhelyezés) A vontatási telep az utóbbi esetben is középen marad. 236. ábra: Egy irány szerinti elrendezésű 10

peronvágányos fejpályaudvar - 171 - BME Út és Vasútépítési Tanszék Vasúttervezés 237. ábra: Egy vonal szerinti elrendezésű 12 peronvágányos fejpályaudvar Nagy fejpályaudvarok tervezése két vagy több befutó vonal esetén bonyolult feladat, amellyel a továbbiakban nem foglalkozunk, általánosságban azonban megállapíthatjuk, hogy vonal szerinti elrendezéssel a vonalak bevezetése egyszerűbb, bújtatásra nemigen kerül sor. A bújtatással, esetleg bújtatásokkal kiépített, irány szerinti elrendezésű fejpályaudvar azonban nagyobb teljesítőképességű, annál is inkább, mert az azonos irányú szomszédos vágányok egymást kisegítik. 6.413 Átmenő alakú személypályaudvarok Az átmenő alakú személypályaudvarok kialakításának szempontjai lényegében megegyeznek a már tárgyalt elágazó és keresztező állomásokéval. A vágányzat kialakításának bonyolultsága a befutó vonalak számával növekszik, de részben ezért,

részben a vasútvonalak városi bevezetésére szolgáló terület hiánya miatt a vonalakat már a nagyváros előtt összevonjuk hogy számukat csökkentsék. Az elágazó és keresztező állomásokhoz hasonlóan, itt is végig kell vezetni a befutó vonalak valamennyi vágányát és meg kell teremteni az egyes vonalak közötti átmenet lehetőségét a pályaudvar mindkét oldalán. Az egymást egyébként akadályozó keresztmenetek részbeni egyidejű lebonyolítására az állomásvégeken általában szükség van a vágányok között kettős, esetleg hármas párhuzamos kapcsolat létesítésére. A fejpályaudvarokhoz hasonlóan, az átmenő alakú személypályaudvarok számára is, velük lehető szoros kapcsolattal, üzemi pályaudvart, esetleg pályaudvarokat kell telepíteni. A legelőnyösebb elrendezést a 238. a) ábra mutatja, amikor tulajdonképpen két üzemi pályaudvar létesült a személypályaudvar két végén. Ez esetben azok a vonatok is, amelyeknek a

pályaudvar a végállomásuk, mint érkező és továbbhaladó vonatok jelennek meg a peronoknál, mert a bal felől érkezők a jobb oldali üzemi pályaudvarra mennek tovább és onnan indulnak vissza a bal oldali vonalakra, a jobb oldalról érkezők és arra indulók pedig fordítva. A 238. b) ábra szerint a pályaudvarnak csak az egyik végén telepítettek üzemi pályaudvart, ezért a jobbról érkező és arra visszatérő vonatok szerelvényeinek hosszú kerülőt kell tenniük. - 172 - BME Út és Vasútépítési Tanszék Vasúttervezés 238. ábra: Személy és üzemi pályaudvarok kapcsolata Az átmenő alakú személypályaudvar általában vasútüzemi szempontból előnyös, telepítés tekintetében azonban nagyvárosokban kedvezőtlen és csak kivételesen alkalmazható. A 239. ábra egy irány szerint elrendezett átmenő személypályaudvart tüntet fel, amelyben mindkét végén két-két kétvágányú vonal fut be. 239. ábra: Egy irány szerint

elrendezett átmenő személypályaudvar, amelynek mindkét végén két-két kétvágányú vonal fut be A pályaudvar lehet: - négy irányból érkező, illetve azokba induló vonatok vég-, illetve indulóállomása (A, B, C, D). - Átmenő vonatok közbenső állomása (A-D, A-C, B-C, B-D vonalon) mindkét irányban. - Átmenő vonatok közbenső állomása sarokforgalomban (A-B és C-D vonalakon) mindkét irányban. A pályaudvarhoz két üzemi pályaudvar csatlakozik, a vontatási telep a bal oldali üzemi pályaudvar mellett helyezkedik el. A 10 peronvágány fele-fele arányban van irány szerint megosztva, amelyek 4 sziget- és 2 szélső peron mellé csatlakoznak. A peronok aluljáróval vannak ellátva - 173 - BME Út és Vasútépítési Tanszék Vasúttervezés A pályaudvar közepén 2 közlekedővágány van, amelyek mindkét végén 2-2 várakozó vágány létesült. Ezek elsősorban az induló szerelvények előkészítésére, illetve kiállítására,

másrészt a kiürült szerelvények gyors kihúzására szolgálnak. Vonal szerinti elrendezésű, 12 peronvágánnyal ellátott nagy átmenő személypályaudvart látunk a 240. ábrán, amelybe szintén négy kétvágányú vonal fut be Hozzá csak egy üzemi pályaudvar csatlakozik, amely a C és D vonalak között van elhelyezve. Az A, illetve B irányból érkező, a pályaudvaron végződő vonatokra nyíl szerint a 8., illetve a 4 vágányra érkeznek, majd onnan közvetlenül kihúznak az üzemi pályaudvarra. Induláskor ugyancsak közvetlenül járnak a 9., illetve az 5 vágányra és onnan indulnak A, illetve B felé C, illetve D felől érkező és befejeződő vonatok a 12., illetve a 2 vágányra érkeztek, ahonnan a bal oldali kihúzóvágányok és a pályaudvar két oldalán lévő közlekedővágányok érintésével érik el az üzemi pályaudvart. Induláskor fordított irányban ugyanezen vágányok és szükséges várakozás esetén - a várakozóvágányok

felhasználásával jutnak az 1, illetve 1I, vágányra, ahonnan kijárhatnak a C vagy D irány felé. Az azonos irányban, illetve sarokforgalom szerint átmenő vonatok a fogadóvágányról közvetlenül indulnak a kívánt vonalra. A pontozott vonallal jelölt párhuzamos kapcsolatok egyidejű meneteket biztosítanak a pályaudvar két végén, amivel növelik annak vonatátbocsátó képességét. 240. ábra: Vonal szerinti elrendezésű, 12 peronvágánnyal ellátott nagy átmenő személypályaudvar 6.42 Üzemi pályaudvar Az üzemi pályaudvarokon az oda befutó személyvonatok szerelvényét megtisztítják, állapotukat megvizsgálják, egy részét feloszlatják, majd a vonalképzési terveknek megfelelő új vonatokat állítanak össze; ezeket ellátják vízzel, sűrített levegővel, a tisztálkodáshoz szükséges anyagokkal. A világítási berendezést előkészítik használatra, télen a szerelvényeket elő is fűtik. A javításra szoruló kocsikat kisorozzák, a

kisebb javításokat elvégzik, a nagyobb javításos kocsikat műhelybe küldik. - 174 - BME Út és Vasútépítési Tanszék Vasúttervezés A személypályaudvaron futásukat befejezett vonatokból még ott kisorozzák azokat a kocsikat, amelyek gyors kezelést igényelnek. Ilyenek elsősorban a postakocsik és a személyszállító vonatokkal esetleg továbbított expressz- és gyorsdarabárus kocsik. Ezek a postai vágányokra, illetve átállítással a darabárus teherpályaudvarra kerülnek, az üzemi pályaudvarra tehát nem jutnak el. Egy kisebb korszerű üzemi pályaudvar elvi elrendezési vázlatát a 241. ábra mutatja 241. ábra: Egy kisebb korszerű üzemi pályaudvar elvi elrendezési vázlata A szerelvények a személypályaudvarról az érkező csoportra futnak, onnan a kihúzóvágány segítségével rendezik, majd a tisztító- és kiszerelő csatornákon át az induló csoportra állítják azokat, ahonnan a megfelelő időken átállítják a

személypályaudvarra. Az ábrából láthatóan a vágányzat körfolyamatos munkavégzést tesz lehetővé, ahol az egyes folyamatok nem zavarják egymást. A 242. ábrán egy nagy teljesítményű korszerű üzemi pályaudvar vágánycsoportjait látják Ezen a pályaudvaron a szerelvények feloszlatását egy kisebb gurítódomb felhasználásával, tehát gurítással végzik. Az ábrából jól látszik, hogy az üzem itt is körfolyamatos 242. ábra: Egy nagy teljesítményű korszerű üzemi pályaudvar vágánycsoportjai A szerelvények a személypályaudvarról a fogadócsoportra kerülnek, ahol azokat átvizsgálják, ez 0,5-0,75 órát igényel; csak ezt követően rendezik - gurítás útján - feloszlatásra kerülő szerelvényeket. A fogadócsoport vágányainak száma az üzemi pályaudvar távlati forgalomra készített üzemtervéből állapítható meg. A vágányok szükséges használható hossza 400 m, a vágánytengely-távolság legalább 5,0 m legyen, mert a

vágányközökben betoncsatornában elhelyezve víz-, gőz-, sűrített levegő-, esetleg gázvezetékekre van szükség 50 m-enként kivételi csapokkal. - 175 - BME Út és Vasútépítési Tanszék Vasúttervezés A feloszlatott szerelvény kocsiai a gurítódombról - az ábrából láthatóan - a rendező- (R), a közvetlen kocsik (K), a tartalék kocsik (T), valamint a há1ó- és étkezőkocsik (H, É) hárfa alakú vágánycsoportjára kerülnek, ahonnan - a csoportok ellenkező oldaláról – tolatómozdony gyűjti az összeállításra kerülő új szerelvény kocsiait, a vonatképzési tervnek megfelelő számban és sorrendben, a gyűjtőcsoportra. A hárfa alakú vágánycsoportok használható vágányhossza 100-150 m, a gyűjtőcsoporté 400 m. A vágányok száma ugyancsak az üzemi pályaudvar távlati üzemtervéből állapítható meg. A gyűjtőcsoportról továbbítja egy tolatómozdony, a kihúzóvágány felhasználásával, a már összeállított

szerelvényeket a tisztítóvágányokra, amelyeken azok külső tisztítása vízsugárral történik. Ezt követően tolják a szerelvényt az általában 300 m hosszú csarnokba, ahol a belső tisztítást, kiszerelést, esetleges kisebb javítást végzik, télen az előfűtést itt kezdik meg. Innen kerülnek a már indulásra előkészített szerelvények az indító vágánycsoportra. A csoport vágányainak használható hossza megegyezik a fogadócsoportéval, vágányszámát szintén az üzemterv alapján megállapítani. 6.43 Teherpályaudvar A darab- és kocsirakományú áruk be-, illetve kirakására, valamint a darabárúk átrakására nagy városokban teherpályaudvarok szolgálnak. Igen nagy városok nagy áruforgalmát általában több teherpályaudvar bonyolítja le, amelyek specializálódnak külön darabárus, átrakós, konténer- és tömegárus pályaudvarokra, önálló egységeket képezve. A teherpályaudvarokra általában nem járnak be a vonalról

érkező tehervonatok, és nem is indulnak ezekről. A vonali tehervonatok kiinduló és végállomásai a rendező pályaudvarok, amelyeken az érkező vonatokat szétbontják, az indulókat összeállítják. A helyi teherpályaudvarokra az érkező elegyet átállítós menetek juttatják el, és a teherpályaudvarokon feladásra kerülő kocsikat ugyanilyen menetek viszik a rendező pályaudvarokra, amelyek vonatokba sorozzák. Kivételt képeznek a darabárus vonatok, amelyek közvetlenül a darabárus pályaudvarokra érkeznek és azokról indulnak, valamint egyes különleges, elsősorban nemzetközi gyorstehervonatok ún. TEEM vonatok A teherpályaudvarokon a következő vágánycsoportok találhatók: - - - Fogadó-indító vágánycsoport, amelyre az átállítós menetek és közvetlen vonatok érkeznek, illetve amelyekről indulnak. A vágányok használható hossza az érkező, illetve induló menetek hosszának felel meg. A vágányok száma a pályaudvar távlati

üzemterve alapján határozható meg. Rendezővágányok, rendszerint csonkavágányok, amelyekre az érkezett menetek kocsiait rakodó udvarok szerint széjjelbontják, illetve amelyekre a rakott és üres továbbításra szánt kocsikat gyűjtik és ahonnan azokat vonatba sorolják. Hosszúk általában 100-150 m, számukat az üzemterv alapján állapítják meg. Rakodó- is raktári vágányok, amelyekre a rakodásra kerülő kocsikat ki- vagy berakás céljából kiállítják, és amelyek mellett vannak a különféle rakodók, illetve rakterületek elhelyezve. A teherpályaudvarok rakodóvágányai lehetnek hosszirányban (243. ábra) vagy keresztirányban kifejlesztettek (244. ábra) Az egyes rakodócsonkák mindkét esetben 100200 m hosszúak, amelyeket anyavágányról vagy külön közlekedővágányról lehet elérni - 176 - BME Út és Vasútépítési Tanszék Vasúttervezés 243. ábra: Hosszirányban kifejlesztett rakodóvágányokkal rendelkező

teherpályaudvar 244. ábra: Keresztirányban kifejlesztett rakodóvágányokkal rendelkező teherpályaudvar A darabárus pályaudvarok lehetnek fej és átmenő alakúak. Fej alakú pályaudvart a 245 ábra, átmenő alakút pedig a 246. ábra tüntet fel 245. ábra: Fejalakú darabárus pályaudvar 246. ábra: Átmenő alakú darabárus pályaudvar - 177 - BME Út és Vasútépítési Tanszék Vasúttervezés Mindkét pályaudvar nemcsak ki- és berakásra, hanem átrakásra is alkalmas. A rakodási és különösen átrakási munkákban igen fontos, hogy a targoncák a rakodóponkok között keresztirányban is a legrövidebb úton közlekedjenek. Ebből a célból az átmenő alakú pályaudvarokon felnyitható átmenő hidakat létesítenek (246. ábra) A teherpályaudvarok újabb csoportját képezik a konténer pályaudvarok. A nagy szállítótartályok (konténerek) alkalmazása mind nagyobb mértékben terjed, mert az áruk ezekben - különböző

szállítóeszközök (közút, vasút, hajó) egymást követő igénybevételével háztól házig szállíthatók, a tartályok (konténerek) megfelelő nagy darukkal könnyen (fel-, levagy átrakhatók. Megkönnyíti alkalmazásukat, hogy a konténerek méreteit nemzetközileg úgy szabványosították, hogy azok vasúti rakszelvény méreteit és a vasúti teherkocsik hordképességét figyelembe veszik. A konténerek zárt kivitelűek, szögacél vázzal és acéllemez borítással vannak kiképezve. Oldalajtókon keresztül rakhatók, illetve üríthetők, de nagy gépek szállítására felülről rakhatóan is készülnek. Kialakításuk olyan, hogy kallantyús szerkezettel a különleges vasúti kocsihoz, közúti járműhez vagy hajóhoz rögzíthetők. A mozgatásukra szolgáló nagy portáldaruk a rakodásra szolgáló vasúti vágányt és a rakodóutat hidalják át. Egy konténerrakodásra is alkalmas pályaudvart mutat a 247 ábra 247. ábra: Konténerrakodásra is

alkalmas pályaudvar Végül a teherpályaudvarokhoz sorolhatók még a körzeti állomások, illetve körzeti pályaudvarok, amelyek néhány szomszédos állomás darabáru- és kocsirakomány forgalmát bonyolítják le a helyi forgalom mellett. Ezek vágányzata és egyéb forgalmi berendezése, nagyságuknak megfelelően, vagy egy nagyobb teherforgalmú állomás teherforgalmi vágányzatához és egyéb teherforgalmi berendezéseihez, vagy pedig egy kisebb teherpályaudvaréhoz hasonló. 6.44 Rendező pályaudvarok 6.441 A rendező pályaudvarok feladata és telepítése A vasúti szállítás nagy előnye, hogy képes az időjárástól szinte függetlenül nagy terheket, tehát sok kocsiból álló vonatokat, kis energiafelhasználással, kevés emberrel, viszonylag nagy sebességgel szállítani. Ezekkel a nagy előnyökkel szemben áll azonban az a hátrány, hogy a hosszú tehervonatokban lévő sok kocsi rendeltetési állomása általában igen eltérő. A vonatokban a

kocsik csak addig futhatnak együtt, amíg mindannyian futáscéljuk felé haladnak. A nagy elágazó, illetve csomóponti állomásokon tehát a kocsikat úgy kell összeválogatva vonatokká szervezni, hogy futáscéljuk minél hosszabb útvonalon azonos legyen. - 178 - BME Út és Vasútépítési Tanszék Vasúttervezés A vonatokat így minél nagyobb távolságok befutása után legyen szükséges szétbontani és a kocsikat más vonatokba átsorozni, mert a kocsik átsorozása - tehát a vonatok szétbontása és összeállítása - sokk időt és munkát igényel, amivel csökkenti a teherforgalom utazási sebességét és növeli annak költségét. A vonatok fentiekben vázolt szétbontása és újra összeállítása rendező pályaudvarokon történik. Említettük, hogy az új vonatokat úgy kell képezni, hogy kocsiaik minél nagyobb távolságot fussanak be együtt, tehát a vonatok szétbontására minél ritkábban, minél nagyobb távolságok befutása után

legyen szükség. Ez a feladat megkívánja, hogy a rendező pályaudvarokon különböző típusú vonatokat állítsanak össze. Külön vonatokba kell sorolni azokat a kocsikat, amelyek úticélja hosszú vonalon, több rendező pályaudvaron át azonos. Ilyen vonatokba sorolják rendező pályaudvarok szerint a kocsikat, amint azok a második, harmadik, esetleg negyedik rendező pályaudvarig futhatnak együtt. Ezeket a vonatokat rendezői irányvonatoknak nevezik. Külön vonatokat képeznek a szomszédos rendezőkig együtt futó kocsikból, ezek a közvetlen vonatok; végül azokból a kocsikból, amelyek futási távolsága nem terjed a szomszédos rendező pályaudvarokig, tehát amelyek célállomása két szomszédos rendező pályaudvar között van. Ezeket a kocsikat a két rendező pályaudvar közötti vonalon tolató tehervonatokba, a kezelő tehervonatokba sorolják. Német vizsgálatok szerint a teljes kocsiforduló idejének - 37%-a a kocsik ki-és berakására, -

22%-a a rakodóhelyre való kiállításra és onnan a vonatba sorolásra - 14%-a tehervonatokban való tufásra, és - 27%-a a rendező pályaudvarok munkájára fordítódik. Az elmondottakból világos a rendező pályaudvarok fontossága a vasúti teherszállítás és ezzel az egész vasúti közlekedés szempontjából. A rendező pályaudvarok helyes telepítése, korszerű kiképzése és üzeme döntően befolyásolja a vasúti teherszállítás sebességét, a teherkocsik két megrakósa közötti átlagos időt, az un. kocsifordulót és a vasúti teherszállítás és ezzel az egész vasúti üzem gazdaságosságát is. A rendező pályaudvarokat a vasúti hálózat olyan helyeire célszerű telepíteni. Ahol azok számára sok munka akad, tehát ahová sok irányból nagy forgalmú vonalak futnak be, és ahol nagy a helyi le-és feladás is. Az egy kocsira eső rendezés költsége valamely rendező pályaudvaron a pályaudvar teljesítőképességének növekedésével, a

nagyobb korszerűséggel, valamint a berendezések és a tolatómozdonyok kihasználtságának fokozódásával csökken. Ennek megfelelően a rendezési munkát lehető kevés helyre célverő összevonni, mert ezáltal a kocsikat útjukban kevesebb alkalommal sorolják át, így egy-egy rendező pályaudvarba több kocsi fut be, azért azok teljesítőképességét növelni, korszerűségi szintjüket emelni kell. Mind a kevesebb számú, mind a nagyobb teljesítőképességű és korszerűbb rendező pályaudvarokon való átsorolás csökkenti mind a teljes utazási időt, mind a rendezés költségét, tehát növeli a vasúti teherforgalom utazási sebességét és csökkenti annak költségét. Kisebb csomópontokon egy rendező pályaudvart létesítenek, amely a legforgalmasabb vonal mellé települ (248. ábra) - 179 - BME Út és Vasútépítési Tanszék Vasúttervezés 248. ábra: Egy rendező pályaudvar, amely a legforgalmasabb vonal mellé települt Nagy

városokban általában több rendező pályaudvar van, amelyek megosztják egymás között a rendezési feladatokat. Az utóbbi időben azonban még a legnagyobb csomópontokon is igyekeznek az ilyen pályaudvarok számát a minimumra, legfeljebb kettőre korlátozni. Két vagy több rendező pályaudvar esetén azok telepíthetők a körvasúton belül (232. ábra) vagy azon kívül. Az előbbinek előnye, hogy jó kapcsolat létesíthető a rendező- és teherpályaudvarok között; hátránya viszont, hogy a rendező pályaudvar nagy helyigénye (3-4 km hossz, megközelítően 0,5 km szélesség) nehezen elégíthető ki a város külső területén is. A pályaudvaroknak a városból sugárirányban kifelé vezető utakra merőlegesen kell lenniük, mert a sarokforgalom elkerülése végett általában párhuzamosak a körvasúttal, így erősen akadályozzák a városi forgalmat. Végül, vasúti szempontból még rendezetlen tehervonatokat kell a városba bevinni, s ezekben sok

olyan kocsi van, amelynek ott semmi dolga, mert futáscélja a városon túl van, tehát ún. átmenő elegy A körvasúton kívüli telepítéskor a rendező pályaudvarokat még a város előtt általában a legnagyobb forgalmú vonalak mellett, a város két oldalán a maximális forgalom tengelyében helyezik el (249. ábra) Előnye ennek az elrendezésnek, hogy a rendező pályaudvarok a várostól távolabb könnyebben és jobban elhelyezhetők, és mivel a befutó vonalak mentén, tehát a várasra sugárirányban, attól távol fekszenek, nem zavarják annak forgalmát. Az átmenő kocsik a körvasúton elkerülik a várost. A rendező pályaudvarok kapcsolata a vonalakkal közvetlenebb, a távol levő teherpályaudvarokkal azonban nehézkesebb. 249. ábra: Rendező pályaudvarok körvasúton kívüli telepítése - 180 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.442 A rendező pályaudvarok üzeme és általános elrendezése Láttuk, hogy a rendező

pályaudvarokon a vonatokat szétbontják és összeállítják. Ez a munka tolatásokkal történik. Tolatást háromféleképpen végeznek: bejárással, szalasztással és gurítással. Bejárásnál a kocsikat a mozdonnyal leakasztás (lekapcsolás) nélkül viszik a kijelölt vágányra. Ez a tolatási mód idő- és költségigényes, azért csak kis mennyiségű tolatásokra használják. A rendező pályaudvarok tömeges tolatásaihoz nem alkalmazható. Legfeljebb teljes szerelvények egyik vágánycsoportról a másikra való átállításakor fordul elő, vonatok szétbontósakor és összeállításakor, tehát a tulajdonképpeni rendezési munkákban azonban nem. A szalasztásos tolatáskor a mozdony a rendezésre váró kocsicsoportból legfeljebb 20-25 kocsit húz ki a kihúzóvágányra úgy, hogy az utolsó kihúzott kocsi és a legközelebbi váltó között 150-200 m hosszú vágányrész maradjon. Ezt követően az első kocsit vagy kocsicsoportot leakasztják

(lekapcsolják), a mozdony a kocsisort tolva felgyorsít, majd hirtelen fékezve megáll, miközben a leakasztott kocsi, illetve kocsicsoport mozgási energiájának következtében az előre megfelelően állított vágányúton át a kijelölt helyre fut. Ezt követően leakasztják a következő kocsit vagy kocsikat, és a műveletet megismétlik mindaddig, amíg valamennyi kocsi a helyére jut. Ha a kihúzóra való felhúzás hossza nem volt elegendő, és a mozdonyhoz kapcsolva maradtak még szalasztásra váró kocsik, amikor a szerelvény az utolsó szalasztáskor elérte, illetve megközelítette az első szétválasztó kitérő elejét, akkor a megmaradt kocsikkal ismét előre kell húzni a kihúzóra, hogy az említett kitérőig elegendő hossz álljon rendelkezésre a még hátralevő szalasztásra. A módszer teljesítőképessége növelhető, ha a kihúzóvágányt 5-7‰ emelkedésben képezzük ki. Az említett két módszert síktolatásnak nevezik. Jellemzőjük,

hogy üzemük szakaszos, nem folyamatos, a tolatás munkáját a mozdony végzi. A tolatás leghatékonyabb módja a gurítás. Ezzel a tolatási móddala mozdony a szétbontásra kerülő kocsisort folyamatosan tolja a gurítódombra (250. ábra), a vonatokat a nehézségi erő felhasználásával bontják szét. Az ábrából láthatóan a gurítódomb teteje 3,54,5 m-rel magasabban van, mint azok a vágányok, amelyekre a gurítás (rendezés) történik, ezért rendezővágányoknak nevezik, mert minden olyan vonal számára, amely felé vonatukat állítanak össze, egy, esetleg két külön vágány létesül. 250. ábra: A gurítódomb hossz metszete - 181 - BME Út és Vasútépítési Tanszék Vasúttervezés Az ábrából az is látható, hogy a dombnak a fogadóvágányok felé is van egy lejtője, az ún. torlasztó lejtő, amelyen feltolás közben a kocsik torlódnak, ütközőik összenyomódnak, ami lehetővé teszi a kapcsolókészülék csavarkapcsának

kiakasztását. A kiakasztás kocsinként vagy kocsicsoportonként történik aszerint, amint a következő csoportot vagy kocsit gurítják. A dombtetőn áttolt és leakasztott kocsi, illetve kocsicsoport a domb meredek lejtőjén a nehézségi erő hatására 3-4 m/s-ra felgyorsul, leválik a folyamatosan kis sebességgel (0,8.1,4m/s) előrehaladó tolt kocsisorról, és a nehézségi erő hatására, a megfelelően állított váltókon át a kijelölt vágányra, illetve az ott már álló kocsisorra gurul. Kisebb rendező pályaudvarokon szalasztással is lehet rendezni, ha azonban a naponta rendezésre kerülő kocsik száma 500-náI nagyobb, akkor mindenképpen gurításos rendezőt célszerű létesíteni. Meg kell még jegyeznünk, hogy mintegy 800 kocsi napi teljesítményig általában nem építenek külön rendező pályaudvart, hanem az állomáson egy 8-12 vágányból álló rendező csoportot képeznek ki. Egy ilyen állomás általános elrendezését a 251 ábra

mutatja. Az ábrán feltüntetett kihúzóvágány napi teljesítmény szerint fekhet 5-7‰ esésben, de gurítódombbal is fékezhető, amelyet az ábrán pontozással jelöltünk. A rendezésre kerülő szerelvényt a tolatómozdony a fogadó csoportról az összekötő vágányon át a kihúzóvágányra húzza, ahonnét az elmondottak szerint szalasztással vagy gurítással rendezik. 251. ábra: Rendező csoporttal rendelkező állomás A gurítás gazdaságossága a szalasztással szemben a napi teljesítmény növekedésével nő. Ha a szalasztás költségeit 100 százaléknak vesszük, akkor a gurítás költsége 500 kocsinál kb. 60%, 1000 kocsinál mintegy 50%. Külön rendező pályaudvaron általában három fontos vágánycsoport épül ki. - a fogadócsoport, amelyre az érkező vonatok bejárnak; - a rendezőcsoport, amelyre a gurítás történik és - az indítócsoport, amelyről a vonatok kiindulnak a nyílt vonalra. Mindhárom csoport vágányainak hosszát a

közlekedő leghosszabb tehervonat határozza meg. Az első két csoportra minden rendező pályaudvaron szükség van, a harmadik hiányozhat. Ebben az esetben az elkészült vonatok a rendezővágányokról indulnak. Ilyenkor azok számát vagy hosszát növelni kell, mert ha a már elkészült vonat valamilyen okból még nem indulhat, a vágánynak megfelelő irányú további gurított kocsikat vagy a vonathossznál nagyobb hosszúságú rendezővágányra, a kész vonat mögé, vagy az iránynak megfelelő második rendezővágányra lehet gurítani. Az említett megoldások hiányában a további kocsikat helytelen rendezővágányra kell gurítani, majd a vonat eltávozása után a helytelen vágányról - 182 - BME Út és Vasútépítési Tanszék Vasúttervezés fel kell húzni a gurítódombra, és a helyes, most már üres rendezővágányra ismételten gurítani. Mindez teljesítménycsökkenést és költségnövekedést okoz. Az indítócsoport hiánya tehát

általában csökkenti a rendező pályaudvar teljesítőképességét. 6.443 Folytatólagos elrendezésű rendező pályaudvarok A rendezési üzemben a kocsik fogadó-, rendező-, indítócsoport sorrendben haladnak előre. Ennek megfelelően célszerű, ha az egyes vágánycsoportok ebben a sorrendben folytatólag követik egymást. Ezt az elrendezést a 252 ábra mutatja 252. ábra: Folytatólagos elrendezésű rendező pályaudvar Az 252. ábrán a vízszintes elrendezésen kívül a vázlatos hossz-szelvényt is feltüntettük Onnan láthatóan a fogadó vágánycsoport magasan fekszik. Ide érkeznek minden irányból a vonatok, amelyekről a vonatmozdony lejár. A fogadócsoportra érkezett vonatok szerelvényeit gurítás előtt felülvizsgálják műszaki szempontból, a fékvezetéket légtelenítik és szétkapcsolják, és ezek után megkezdődhet a feltolás. A dombra való feltolást külön gurítómozdony végzi, a vonat vége felől tolva a szerelvényt. A

legurított kocsik, illetve csoportok az R-rel jelölt rendezőcsoportra gurulnak. Helyes üzemelés esetén a kocsiknak lehetőleg hézagok nélkül kell a vágányokat feltölteniük, de egymásra nem szabad 1,5 m/s-nál nagyobb sebességgel ütközniük, nehogy kocsi- vagy rakománysérülés álljon elő. A rendezővágányokra futó kocsik már irányok (vonalak) szerint rendezett vonatokat képeznek. Azok tehát összetolásuk, összekapcsolásuk után előrehúzhatók az indítócsoportra és onnan indíthatók a vonalra. A kezelő-tehervonatok azonban további rendezésre szorulnak Össze kell gyűjteni az azonos állomásra rendelt kocsikat, és ezeket a csoportokat olyan sorrendben kell a vonatban elhelyezni, amilyenben az állomások a vonat menetirányát tekintve egymás után következnek. Ezt az ún finomrendezési munkát, ha nincs külön állomásrendező csoport, a rendező-vágánycsoport gurítódombbal ellentétes végén végzik el síktolatással. A 252 b)

ábrán levő pályaudvarnál külön állomásrendező csoport is épült egy külön kis gurítódombbal. Ez esetben a kezelő tehervonat irány szerint már rendezett szerelvényét az állomásrendező csoport kihúzóvágányára húzzák előre, majd áttolva a gurítódombon, állomások szerint rendezik és az ellenkező oldali kihúzóvágányra összegyűjtve az indítócsoportra tolják, ahonnan a vonalra indítják. - 183 - BME Út és Vasútépítési Tanszék Vasúttervezés 6.444 Párhuzamos elrendezésű rendező pályaudvarok A hosszirányú elrendezés üzemi szempontból a legelőnyösebb, mert a munka folyamatos, és a szerelvény folyamatosan halad előre; hátránya azonban, hogy legalább 3 km hosszú területet igényel, ami nem mindig áll rendelkezésre, amellett a városrészt - mint láttuk - kettéosztja. Mindezek ellenére csak ez tekinthető korszerűnek, és ilyen elrendezés megvalósítására kell törekedni. Ha a körülmények mégsem teszik

lehetővé folytatólagos rendező pályaudvar létesítését, akkor ún. párhuzamos rendezésű pályaudvart építenek (253 ábra) 253. ábra: Párhuzamos elrendezésű rendező pályaudvar A 253. a) ábrán a fogadó- és indító vágánycsoportok külön vannak kiképezve, a 253 b) ábrán pedig a két csoport össze van vonva. Mindkét esetben természetesen meg van a lehetőség arra, hogy a vonatok mind a rendező-, mind az indító-, illetve fogadó-indító csoportról mindkét irányba kijárhassanak. A gurítódomb felőli közvetlen kijárat az ábrákon vonalkázással van feltüntetve. Ezt a kijáratot ellenkijáratnak nevezik, mert a gurítással szemben történik. Az ilyen kijárat csökkenti a gurítódomb és ezzel az egész pályaudvar teljesítőképességét, mert a kijárat idejére a gurítást be kell szüntetni, azért lehetőleg kerülni kell. A folytatólagos és párhuzamos elrendezés kombinációja a vegyes elrendezés, amelyet a 254. ábra tüntet

fel. Ezt kellő hosszúságú hely hiánya esetén alkalmazzák és mindig az ábra szerint, vagyis úgy, hogy a fogadó- és rendezőcsoportok folytatólagosan vannak elrendezve. Az ábrából láthatóan itt nem létesítettek ellenkijáratot. 254. ábra: Kombinált elrendezésű rendező pályaudvar - 184 - BME Út és Vasútépítési Tanszék Vasúttervezés Ha valamely rendező pályaudvar forgalma olyan nagy, hogy túllépi egyetlen gurítódomb teljesítményét, akkor mellé egy második rendezőt építenek, amelynek üzeme azonban ellenkező irányú. Így alakult ki a kétirányú rendező pályaudvar (255 ábra) Ez a megoldás különösen régebben volt szokásos, amikor a gurítódombok teljesítőképessége nem haladta meg a napi 3000 kocsit. A mai automatizált gurítódombok azonban naponta 6000 kocsi feldolgozására is képesek. Ennél nagyobb gurítási teljesítményre csak egészen kivételesen van szükség, ezért ma már igen ritkán létesítenek

kétirányú rendezőket, inkább a meglevőket alakítják át automatizált egyirányú pályaudvarokká. 255. ábra: Kombinált elrendezésű rendező pályaudvar A kétirányú rendező pályaudvarok üzeme ugyanis költségesebb az egyirányú pályaudvarokénál, elsősorban a kettős, egyenként kisebb teljesítményű üzem, továbbá a sarokforgalom következtében. A sarokforgalmi (A-B, B-A, C-D, D-C) irányú kocsikat ugyanis mindkét irányban - tehát kétszer - kell legurítani. Ezeket a kocsikat először az érkezésüknek megfelelő irányú fogadócsoportról a két rendezőcsoport között levő sarokforgalmi vágányra gurítják (S), majd innen mozdonnyal az ellenkező irányú fogadócsoportra állítják, ahonnan az indulási irányuknak megfelelő irányvágányra ismét legurítva vonatba sorozzák. Végül az indulócsoportra húzva a sarokirányba továbbítják 6.445 Folytonos esésű rendező pályaudvarok Folytonos esésű rendező pályaudvart a

rendezés irányába eső terepen lehet létesíteni. Egy ilyen pályaudvart a 256. ábra mutat be Az ábrából láthatóan a pályaudvar átlagos esése 7‰, hossza általában 3 km, így a két vég között mintegy 21 m szintkülönbség alakul ki, ami csak kivételesen valósítható meg. Az elrendezés az üzemtermészetéből kifolyólag mindig folytatólagos. A kocsik kizárólag a nehézségi erő hatására haladnak előre - 185 - BME Út és Vasútépítési Tanszék Vasúttervezés 256. ábra: Folytonos esésű rendező pályaudvar A fogadócsoportra a gurítás irányában bejáró vonat mozdonya még éppen áthalad a csoport alsó végének közelében elhelyezett és oldott vágányféken, az ún. tartóféken, és megállásig fékezi a vonatot. Ezt követően a vágányféket a mozdony mögött zárják A mozdony, mielőtt lekapcsolják a vonatról, feloldja a szerelvény kocsifékeit, majd a vontatási telepre távozik. Az oldás után a szerelvény már

fékezetlen kocsiai a vágányfék által megfogott (tartott) legalsó kocsira torlódnak, ütközőik összenyomódnak. A szerelvény átvizsgálása után, a gurítás megkezdésekor a legalsó kocsit tartó vágányféket oldják, aminek következtében a lejtőben fellépő nehézségi erő, az ütközők rugóiban felhalmozódott erőkkel együtt megindítja a szerelvényt, mert ezek együttesen nagyabbak a szerelvény menetellenállásánál. A fogadócsoportot követő meredek lejtő előtt egy kalapácsszerű szerszámnak a sínre helyezésével minden leakasztásra kerülő kocsi vagy kocsicsoport előtt a szerelvényt kissé torlasztják és ezalatt a kiakasztó fával a csavarkapcsot kiemelik, amivel a szétkapcsolás megtörténik. A meredek lejtőn azután a kocsicsoportok között akkora távolság keletkezik, amely elegendő a váltók megfelelő állítására. Az ilyen pályaudvar teljesítőképessége igen nagy, de csak olyan helyen alkalmazható, ahol a szükséges

mintegy 21 m magasságkülönbség megvan. Hátránya még, hogy igen sok személyzetet igényel. Ez utóbbi hátrány miatt ma már ilyen rendezőket olyan helyen sem létesítenek, ahol a terepviszonyok azt megengednék. 6.446 Kombinált rendező pályaudvarok Inkább csak a teljesség kedvéért említjük meg a kombinált elrendezésű rendező pályaudvarokat, amelyek folytonos esésű fogadócsoporttal és elosztó körzettel, de sík rendező- és indítócsoporttal vannak ellátva (257. ábra) Nagy előnye ennek elrendezésnek, hogy gurítómozdonyra nincs szükség, az érkezett szerelvények állva tartása és megindítása megegyezik a folytonos esésű pályaudvarnál. Az elosztókörzet és iránycsoport gépesítése és üzeme azonban a korszerű folytatólagos sík pályaudvarokéhoz hasonlóan alakítható ki. Eddig csak néhány ilyen pályaudvar létesült. - 186 - BME Út és Vasútépítési Tanszék Vasúttervezés 257. ábra: Kombinált elrendezésű

rendező pályaudvar A rendező pályaudvar teljesítményét az automatizálás mértékének függvényében a 11. táblázat mutatja. 11. táblázat: rendező pályaudvar teljesítménye az automatizálás mértékének függvényében I. fokú automatizáltsággal rendelkező rendező pályaudvart mutat a 258 ábra 258. ábra: I fokú automatizáltsággal rendelkező rendező pályaudvar - 187 - BME Út és Vasútépítési Tanszék Vasúttervezés IV. fokú automatizáltsággal rendelkező rendező pályaudvart mutat a 259 ábra 259. ábra: IV fokú automatizáltsággal rendelkező rendező pályaudvar 6.45 Iparvágányok kiágazása Az iparvágányokon fel-, illetve leadásra kerülő szállítás igen gazdaságos mind a vasút, mind a szállító fél részére, ha az iparvágány napi átlagos forgalma a 4-5 kocsit meghaladja. Azért iparvágány engedélyezésének ez a forgalom az alsó határa. Az iparvágányok - igen ritka kivételtől eltekintve - állomásokon

ágaznak ki. A kiágazást úgy kell megtervezni, hogy az ipavágányokat az állomási technológia figyelembe vételével, kevés tolatással és az állomási munka zavarása nélkül lehessen kiszolgálni. A lehetséges kiágazásokat egy kisebb közbenső állomás vágányzatán a 260. ábra mutatatja be. Ezek közül a 2-4 számmal jelzetteket kedvezőnek, az 1, valamint az 5-7 számúakat elfogadhatónak a 8-11 számúakat kedvezőtlennek kell minősítenünk. Kedvezőek általában a kihúzó-vagy rakodó csonkákból tervezett kiágazások. Kevésbé kedvező a lírából kiágazó 1 megoldás, mert nehézkes a kiágazás kiképzése és a kiállításhoz az egész közlekedővágányon végig kell haladni. Az 5-7 számúak metszik a fővágányokat, a 8 és 9 számúak ellentétesek a tolatás irányával, a 10. és 11 számúak szintén az átmenő vágányokat metszik, amellett a tolatási ellentétes kiszolgálást követelnek meg. - 188 - BME Út és

Vasútépítési Tanszék Vasúttervezés 260. ábra: Lehetséges kiágazásokat egy kisebb közbenső állomás vágányzatán Kedvező, ha az állomásból vontatóvágány ágazik helyesen ki, és arra vannak kötve az egyes iparvágányok. Az ipartelepek célszerű elhelyezését és iparvágányaiknak vontatóvágányba való bekötését a 261. ábra mutatja Az ábrából láthatóan az egyes ipartelepek iparvágányai a vontatóvágány két oldalán ágaznak ki. Az ipartelepek közúti kiszolgálása az iparvágánnyal ellentétes oldalon történik. 261. ábra: Az ipartelepek célszerű elhelyezése és iparvágányaiknak vontatóvágányba való bekötése - 189 - BME Út és Vasútépítési Tanszék Vasúttervezés Irodalomjegyzék 1. Dr Nemesdy Ervin: Vasútépítéstan III kötet – Vágánykapcsolások és vasúti állomások (Tankönyvkiadó, Budapest, 1966) 2. Dr Kerkápoly Endre: Vasútépítéstan I – Vasútvonalak tervezése és korszerűsítése

(Tankönyvkiadó, Budapest, 1968) 3. Dr Gajári József: Vasútépítéstan II (Tankönyvkiadó, Budapest, 1982) 4. Dr Megyeri Jenő: Vasútépítéstan (Műegyetemi kiadó, Budapest, 2001) 5. Dr Kerkápoly Endre: Vasútépítéstan III – Vágánykapcsolások (Műegyetemi kiadó, Budapest, 2002) 6. Dr Kazinczy László: Vasúttervezés (BME Vasúttervezés előadás fóliák és jegyzet, Budapest, 2005) - 190 -
