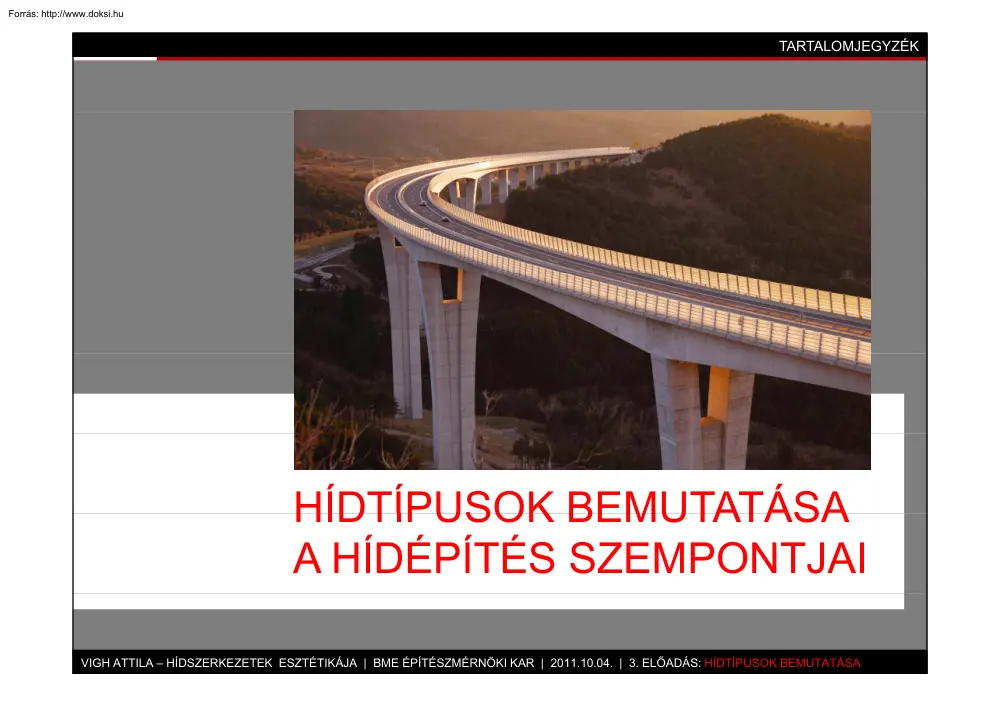

Építészet | Hídépítés » Vigh Attila - Hídtípusok bemutatása, a hídépítés szempontjai

TARTALOMJEGYZÉK HÍDTÍPUSOK BEMUTATÁSA A HÍDÉPÍTÉS SZEMPONTJAI VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA TARTALOMJEGYZÉK TARTALOMJEGYZÉK  KONCEPCIÓ  KÖVETELMÉNYEK  HÍDSZERKEZETEK FELÉPÍTÉSE  GERENDAHIDAK G  ÍVHIDAK  FÜGGŐHIDAK  FERDEKÁBELES HIDAK  TERHEK VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ HIDAK – AZ ÁTVEZETETT FORGALOM SZEMPONTJÁBÓL  KÖZÚTI  VASÚTI  GYALOGOS  EGYÉB  REPTÉRI ÁTVEZETÉS  HAJÓZÓ CSATORNA  KÖZMŰ ÁTVEZETÉS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA 1. ELŐADÁSBÓL KIRAGADVA MÉRNÖKI ÉPÍTMÉNYEK ESZTÉTIKÁJA AZ ÉPÍTÉSZET LÉNYEGÉBEN TÉRALKOTÁS, TÉRSZERVEZÉS. AZ ÉPÍTÉSZ TÖBBNYIRE ÁTFOGÓ

FORMAI (TÉRBELI) ELKÉPZELÉSBŐL INDUL KI, AMELYBEN A FANTÁZIÁNAK ÉS A LÁTVÁNYNAK DÖNTŐ SZEREPE VAN, ÉS EZT IGYEKSZIK ÖSSZHANGBA HOZNI A FUNKCIÓVAL ÉS A SZERKEZETTEL. EKÖZBEN TERMÉSZETESEN SOKFÉLE KÖTÖTTSÉGET KELL FIGYELEMBE VENNIE: A MEGRENDELŐ KÍVÁNSÁGAIT, AZ ANYAGI LEHETŐSÉGEKET, A HAGYOMÁNYOKAT, A KÖZÍZLÉST. A TIPIKUS MÉRNÖKI ÉPÍTMÉNYEK MONOFUNKCIONÁLISAK, VALAMILYEN PRAKTIKUS PRAKTIKUS, TÖBBNYIRE GAZDASÁGI CÉLT SZOLGÁLNAK. SZOLGÁLNAK A MÉRNÖK MINDIG AZ EGZAKT FUNKCIONÁLIS ÉS SZERKEZETI IGÉNYEKET TEKINTI KIINDULÁSNAK. A MÉRNÖKI ÉPÍTMÉNYEKBEN A TARTÓSZERKEZET MEGHATÁROZÓ SZEREPET TÖLT BE ÉS ÁLTALÁBAN A FORMÁT IS MEGADJA, EZÉRT A FORMÁNAK KI KELL FEJEZNIE A TEHERVISELÉS MÓDJÁT IS, DE ETTŐL MÉG NEM LESZ FELTÉTLENÜL SZÉP. AHHOZ HOGY EGY MÉRNÖKI ALKOTÁS SZÉP LEGYEN, VALAMIT TOVÁBB KELL GONDOLNI ÉS VALAMI SZELLEMI TÖBBLETET KELL HOZZÁADNI. EZ A TÖBBLET A MŰGOND, A MEGFORMÁLÁS IGÉNYESSÉGE. LEHET EZ A

SZOKÁSOS FORMÁTÓL VALÓ ELTÉRÉS VAGY A RÉSZLETEK GONDOSABB KARAKTERESEBB KIALAKÍTÁSA. GONDOSABB, KIALAKÍTÁSA VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ KONCEPCIÓ SOK FIX BEMENŐ PARAMÉTER:  AZ ÁTVEZETNI KÍVÁNT ÚT VONALVEZETÉSE (ALAPRAJZI ÉS MAGASSÁGI ÉRTELEMBEN)  AZ ÁTHIDALT AKADÁLLYAL KAPCSOLATOS ŰRSZELVÉNYI KÉRDÉSEK (KÖZÚTI, VASÚTI, HAJÓZÁSI)  A HÍD TERHELÉSE (SZABÁLYZATI JÁRMŰTEHER)  A HÍD SZÉLESSÉGE, FORGALMI SÁVOK SZÁMA  ALAPOZÁSI LEHETŐSÉGEK, TALAJVISZONYOK KIALAKULÓ KÖTÖTTSÉGEK:  SZERKEZETI MAGASSÁG MINÉL KISEBB A TEHER, MINÉL KESKENYEBB AZ ÚTPÁLYA, MINÉL KEVESEBB A KÖTÖTTSÉG, KÖTÖTTSÉG ANNÁL FANTÁZIADÚSABB HIDAK SZÜLETNEK  HÍDTÍPUS  PILLÉRKIOSZTÁS  FELSZERKEZET TÍPUSA  VÁLASZTOTT ÉPÍTŐANYAG  ÉPÍTÉSI HATÁRIDŐ, TECHNOLÓGIA MEGVÁLASZTÁSA  ESZTÉTIKA 

KÖLTSÉGEK (ÉPÍTÉSI, FENNTARTÁSI ÉS JAVÍTÁSI) VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ KÖZÚTI ÉS VASÚTI HIDAKNÁL ALAPRAJZI ÉS MAGASSÁGI VONALVEZETÉS  FÜGG A TERVEZÉSI SEBESSÉGTŐL  VASÚTI HIDAKNÁL MÉG SZIGORÚBB KORLÁTOZÁSOK VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ GYALOGOS HIDAKNÁL ALAPRAJZI ÉS MAGASSÁGI VONALVEZETÉS RÁMPÁK, LIFTEK, LÉPCSŐK  A MAXIMÁLIS EMELKEDÉS MÉRTÉKE KORLÁTOZVA , MAXIMUM: 8% ((MOZGÁSSÉRÜLTEK – KEREKESSZÉKESEK)) VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ ŰRSZELVÉNYEK  KÖZÚTI MAGASSÁG: 4.5 m (BALESET – AZ ALSÓ RAKPART FELETTI HIDAK ALSÓ ÖVEI PL.: LÁNCHÍD, SZABADSÁG HÍD)  VASÚTI

MAGASSÁG: 6 m  GYALOGOS, KERÉKPÁROS SZÉLESSÉG: 2.5 – 35 m  HAJÓZÁSI 2 x 100 m VAGY 1 x 180 m SZÉLES, 9.5 m MAGAS (PL.: DUNA) VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ A HÍD TERHELÉSE SZABÁLYZATI JÁRMŰTEHER – AMIRE MÉRETEZIK A HIDAT AMIKOR EZT TÚLLÉPIK 100 t KAMION EGY 55 t TEHERBÍRÁSÚ HÍDON – KÍNA, 2011 180 t KAMION EGY 20 t TEHERBÍRÁSÚ HÍDON – KÍNA, 2007 A KÉSŐBBIEKBEN MÉG RÉSZLETESEN KITÉRÜNK A TERHEKRE VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ A HÍD SZÉLESSÉGE KESKENY GYALOGOSHÍD (2.5 m) SZÉLES KÖZÚTI HÍD (30 m) EGY KÖZÚTI SÁV SZÉLESSÉGE: ORSZÁGÚTON: 3.5 m AUTÓPÁLYÁN: 40m 4.0 HÍDON EZT ÁLTALÁBAN CSÖKKENTIK ÉS LEÁLLÓ SÁV SINCS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR |

2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ A HÍD ALAPOZÁSA ÁLTALÁBAN CÖLÖPALAPOZÁS (VASBETON CÖLÖPÖK) FÚRT CÖLÖP – BENTONIT ZAGY – ARMATÚRA BEHELYEZÉSE S – BETONOZÁS O O S – VISSZAVÉSÉS SS S S– CÖLÖPÖSSZEFOGÓ ÉS PILLÉREK VASALÁSA – BETONOZÁS CÖLÖPÖK RÓMAIAKTÓL KEZDŐDŐEN RÉGEN VERT FA CÖLÖPÖK, KEZDŐDŐEN VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ A HÍD ALAPOZÁSA MEDERPILLÉR ÉPÍTÉSE VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KONCEPCIÓ KONCEPCIÓ SOK FIX BEMENŐ PARAMÉTER:  AZ ÁTVEZETNI KÍVÁNT ÚT VONALVEZETÉSE (ALAPRAJZI ÉS MAGASSÁGI ÉRTELEMBEN)  AZ ÁTHIDALT AKADÁLLYAL KAPCSOLATOS ŰRSZELVÉNYI KÉRDÉSEK (KÖZÚTI, VASÚTI, HAJÓZÁSI)  A HÍD TERHELÉSE (SZABÁLYZATI JÁRMŰTEHER)  A HÍD

SZÉLESSÉGE, FORGALMI SÁVOK SZÁMA  ALAPOZÁSI LEHETŐSÉGEK, TALAJVISZONYOK KIALAKULÓ KÖTÖTTSÉGEK, KÖVETELMÉNYEK:  SZERKEZETI MAGASSÁG MINÉL KISEBB A TEHER, MINÉL KESKENYEBB AZ ÚTPÁLYA, MINÉL KEVESEBB A KÖTÖTTSÉG, KÖTÖTTSÉG ANNÁL FANTÁZIADÚSABB HIDAK SZÜLETNEK  HÍDTÍPUS  PILLÉRKIOSZTÁS  FELSZERKEZET TÍPUSA  VÁLASZTOTT ÉPÍTŐANYAG  ÉPÍTÉSI HATÁRIDŐ, TECHNOLÓGIA MEGVÁLASZTÁSA  GAZDASÁGOSSÁG (ÉPÍTÉSI, FENNTARTÁSI ÉS JAVÍTÁSI)  ESZTÉTIKA VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA KÖVETELMÉNYEK FUNKCIONÁLIS (FORGALMI) KÖVETELMÉNYEK FORGALOM ÁTVEZETÉSE, ŰRSZELVÉNY MÉRETEI, HAJÓZÓ ŰRSZELVÉNY (PL. DUNÁN) MŰSZAKI KÖVETELMÉNYEK (EUROCODE) TEHERBÍRÁSI HATÁRÁLLAPOT  HELYZETI ÁLLÉKONYSÁG VIZSGÁLATA (ELCSÚSZÁS, FELBORULÁS, FELÚSZÁS)  SZILÁRDSÁGI VIZSGÁLAT  STABILITÁS VIZSGÁLAT

(KIHAJLÁS, HORPADÁS)  FÁRADÁSVIZSGÁLAT (ACÉLSZERKEZETEKNÉL) HASZNÁLHATÓSÁGI HATÁRÁLLAPOT  ALAKVÁLTOZÁSOK ELLENŐRZÉSE (LEHAJLÁS, ELFORDULÁS)  REZGÉS  REPEDEZETTSÉG KORLÁTOZÁSA (VASBETON SZERKEZETEKNÉL) ÉPÍTÉSI ÁLLAPOTOKNÁL IS VIZSGÁLNI KELL, NEM CSAK A VÉGÁLLAPOT A LÉNYEGES GAZDASÁGOSSÁGI KÖVETELMÉNYEK ÉPÍTÉS KÖLTSÉGEI, FENNTARTÁS KÖLTSÉGEI, JAVÍTÁS KÖLTSÉGEI ESZTÉTIKAI KÖVETELMÉNYEK VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE M0 – M7 AUTÓPÁLYA CSOMÓPONT – 1.07 JELŰ HÍD VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE M6 AUTÓPÁLYA – 1040. SZÁMÚ (VÖRÖSMALMI) HÍD VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS:

HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE M6 AUTÓPÁLYA – SIÓ HÍD VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE KŐRÖSHEGYI VÖLGYHÍD - KŐRÖSHEGY VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE PENTELE HÍD – DUNAÚJVÁROS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE MEGYERI HÍD – BUDAPEST VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE IPOLY HÍD – PÖSTÉNYPUSZTA VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA

HÍDSZERKEZETEK FELÉPÍTÉSE ORTHOTROP ACÉL PÁLYALEMEZŰ HIDAK (HÁROM FŐTARTÓS ÉS KÉTCELLÁS) VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE RÁCSOS VASÚTI HÍD FELSZERKEZETE VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE VASÚTI ÍVHÍD FELSZERKEZETE (ALSÓ ÉS FELSŐ PÁLYÁS) VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE A PÁLYA ELHELYEZÉSE A FŐTARTÓHOZ KÉPEST  FELSŐ PÁLYÁS  ALSÓ PÁLYÁS  SÜLLYESZTETT PÁLYÁS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE FELSZERKEZET TÍPUSAI 

BORDA  SŰRŰBORDA  LEMEZ  SZEKRÉNY VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE FELSZERKEZET TÍPUSAI  BORDA  SŰRŰBORDA  LEMEZ  SZEKRÉNY KÉTBORDÁS ÖSZVÉR GERENDAHÍD ÁLLANDÓ GERINCMAGASSÁGÚ ACÉL FŐTARTÓK M6 SIÓ HÍD VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE FELSZERKEZET TÍPUSAI  BORDA  SŰRŰBORDA  LEMEZ  SZEKRÉNY SŰRŰBORDÁS GERENDAHÍD ELŐREGYÁRTOTT FI-150 TARTÓK M6 1040. SZ MŰTÁRGY VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE FELSZERKEZET TÍPUSAI  BORDA  SŰRŰBORDA  LEMEZ  SZEKRÉNY É HELYSZÍNI MONOLIT VASBETON LEMEZHÍD M0-M7 CSOMÓPONT VIGH ATTILA

– HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE FELSZERKEZET TÍPUSAI  BORDA  SŰRŰBORDA  LEMEZ  SZEKRÉNY EGY CELLÁS SZEKRÉNY KERESZTMETSZETŰ GERENDAHÍD BRITANNIA BRIDGE VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE FELSZERKEZET TÍPUSAI  BORDA  SŰRŰBORDA  LEMEZ  SZEKRÉNY EGY CELLÁS SZEKRÉNY KERESZTMETSZETŰ GERENDAHÍD M6 993. SZ MŰTÁRGY VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE SARUK     ELASZTOMER GÖRGŐS FAZÉK GÖMB VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE DILATÁCIÓK

 LAMELLÁS  FÉSŰS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE DILATÁCIÓK LAMELLÁS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDSZERKEZETEK FELÉPÍTÉSE DILATÁCIÓK FÉSŰS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA 1. ELŐADÁSBÓL KIRAGADVA GERENDAHIDAK VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA GERENDAHIDAK GERENDAHIDAK (ÉS KERETHIDAK) TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI TEHERVISELÉS MÓDJA HAJLÍTÁSSAL VESZI FEL A TERHEKET SZERKEZETI KIALAKÍTÁS Í Á  TÖMÖR GERINCŰ  RÁCSOS STATIKAI KIALAKÍTÁS     KÉTTÁMASZÚ TÖBBTÁMASZÚ KONZOLOS (KÉT- VAGY

TÖBBTÁMASZÚ) GERBER CSUKLÓS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA GERENDAHIDAK GERENDAHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI TÖMÖRGERINCŰ GERENDAHIDAK  KONSTANS INERCIÁJÚ  VÁLTOZÓ INERCIÁJÚ VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA GERENDAHIDAK GERENDAHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI RÁCSOS GERENDAHIDAK VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA GERENDAHIDAK GERENDAHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI FEKETEHÁZY J., NAGY V – SZABADSÁG HÍD – BUDAPEST – 1896 VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA 1. ELŐADÁSBÓL KIRAGADVA ÍVHIDAK VIGH ATTILA – HÍDSZERKEZETEK

ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA ÍVHIDAK ÍVHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI TEHERVISELÉS MÓDJA NYOMÁSSAL VESZI FEL A TERHEKET SZERKEZETI KIALAKÍTÁS  TÖMÖR KERESZTMETSZETŰ  RÁCSOS STATIKAI KIALAKÍTÁS      KÉTCSUKLÓS LANGER TARTÓS KÉTCSUKLÓS VONÓRUDAS HÁROMCSUKLÓS BEFOGOTT PÁLYA SZINTJE SZERINT  ALSÓPÁLYÁS  SÜLLYESZTETT PÁLYÁS  FELSŐPÁLYÁS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA ÍVHIDAK ÍVHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI I. K BRUNEL – ROYAL ALBERT BRIDGE – SALTASH, ANGLIA - 1859 VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA ÍVHIDAK ÍVHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI TYNE BRIDGE – NEW CASTLE, ANGLIA – 1928 VIGH ATTILA – HÍDSZERKEZETEK

ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA ÍVHIDAK ÍVHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI R. MAILLART – SALGINATOBELBRÜCKE – SCHIERS, SVÁJC – 1930 VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA 1. ELŐADÁSBÓL KIRAGADVA FÜGGŐHIDAK VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FÜGGŐHIDAK FÜGGŐHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐIK TEHERVISELÉS MÓDJA HÚZÁSSAL ÉS HAJLÍTÁSSAL VESZI FEL A TERHEKET STATIKAI KIALAKÍTÁS  VALÓDI  ÖNMAGÁBA LEHORGONYZOTT VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FÜGGŐHIDAK FÜGGŐHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI T. TELFORD – MENAI STRAIT BRIDGE – MENAI, ANGLIA - 1826 VIGH ATTILA –

HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FÜGGŐHIDAK FÜGGŐHIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐI SÁVOLY P. – ERZSÉBET HÍD – BUDAPEST – 1964 VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FÜGGŐHIDAK AKASHI KAIKYO BRIDGE – KOBE, JAPÁN – 1998 KULCSSZAVAK: LEGHOSSZABB FÜGGŐHÍD; 1990 1990,8M-ES 8M ES KÖZÉPNYÍLÁS; 300M MAGAS PILONOK; FÖLDRENGÉS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA 1. ELŐADÁSBÓL KIRAGADVA FERDEKÁBELES HIDAK VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FERDEKÁBELES HIDAK FERDEKÁBELES HIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐIK TEHERVISELÉS MÓDJA HÚZÁSSAL ÉS HAJLÍTÁSSAL VESZI FEL A TERHEKET

KÁBELVEZETÉS ALAKJA SZERINT  LEGYEZŐ  HÁRFA KÁBELLEKÖTÉS SZERINT  HÁTRAHORGONYZOTT  SÚLYPILON  ÖNMAGÁBA LEHORGONYZOTT PILON ALAKJA SZERINT  FÜGGŐLEGES  DÖNTÖTT  TÖRT ALAKÚ KIALAKÍTÁS SZERINT  SZIMMETRIKUS  ASZIMMETRIKUS VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FERDEKÁBELES HIDAK FERDEKÁBELES HIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐIK A PÁLYALEMEZ KERESZTMETSZETE  EGY (VAGY TÖBB) CELLÁS ACÉL SZEKRÉNY  KÉTFŐTARTÓS ACÉL ORTHOTROP VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FERDEKÁBELES HIDAK FERDEKÁBELES HIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐIK ÉPÍTÉSI ÁLLAPOTOK VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FERDEKÁBELES HIDAK FERDEKÁBELES HIDAK

TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐIK S. CALATRAVA – PUENTE DEL ALAMILLO – SEVILLE, SPANYOLORSZÁG – 1992 VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FERDEKÁBELES HIDAK M. VIRLOGEUX és N FOSTER – MILLAU VIADUKT – MILLAU, FRANCIAORSZÁG – 2004 KULCSSZAVAK: LEGMAGASABB PILLÉREK VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA FERDEKÁBELES HIDAK FERDEKÁBELES HIDAK TÍPUSAI ÉS ÁLTALÁNOS JELLEMZŐIK HUNYADI M., KISBÁN S, BENCZÚR L, WÉBER J – MEGYERI HÍD – BUDAPEST – 2008 VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA HÍDTÍPUSOK LEGNAGYOBB NYÍLÁSKÖZ HÍDTÍPUSOK SZERINT ACÉL FÜGGŐHÍD ACÉL FERDEKÁBELES HÍD ACÉL ÍVHÍD ACÉL RÁCSOS ÍVHÍD VASBETON ÍVHÍD ACÉL RÁCSOS GERENDAHÍD ACÉL

GERENDAHÍD VASBETON GERENDAHÍD VASBETON LEMEZHÍD [M] 0 500 1000 1500 2000 VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA TERHEK TERHEK – KONKRÉT PÉLDÁK 1 M3 VÍZ 10 kN = 1 t = 1000 kg 1 M3 BETON 24 kN = 2.4 t = 2400 kg „A” JELŰ JÁRMŰTEHER 800 kN; JÁRMŰ BEFOGLALÓ MÉRETEI: 6 x 3.5 m BILLENŐPLATÓS – SCANIA P380 480 kN = 48 t JÁRMŰ BEFOGLALÓ MÉRETEI: 8 x 2.5 m BETONKEVERŐ – SCANIA G420 352 kN = 35 t JÁRMŰ BEFOGLALÓ MÉRETEI: 8 x 2.5 m COMBINO ÜRESEN: 700 kN = 70 t ; UTASOKKAL TELE: 1000 kN = 100 t HOSSZA: 54 m LEGNAGYOBB TENGELYTERHELÉS KÖZÚTON 115 kN = 11.5 t VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA TERHEK TERHEK KÖZÚTI HIDAK RÉGEN – MAGYAR KÖZÚTI HÍDSZABÁLYZAT 1 m2 JÁRMŰTEHER MEGOSZLÓ RÉSZE: 3-4 kN/m2 KÖZÖTT, A KOCSIPÁLYA SZÉLESSÉG FÜGGVÉNYE

KONCENTRÁLT RÉSZE: „A” JELŰ JÁRMŰTEHER – 800 kN JELENLEG – EUROCODE JÁRMŰTEHER – SÁVOS LETERHELÉS – 3 m SZÉLES SÁVOK MEGOSZLÓ RÉSZE: 9 kN/m2; 2.5 kN/m2; 25 kN/m2 KONCENTRÁLT RÉSZE: 600 kN; 400 kN; 200 kN GYALOGHIDAK MEGOSZLÓ TEHER: 5 kN/m2 500 kg = 5 x 55 kg + 3 x 75 kg  8 EMBER 1 m2 -EN 5 kN/m2 – 50 cm VÍZ vagy 20 cm VASBETON VIGH ATTILA – HÍDSZERKEZETEK ESZTÉTIKÁJA | BME ÉPÍTÉSZMÉRNÖKI KAR | 2011.1004 | 3 ELŐADÁS: HÍDTÍPUSOK BEMUTATÁSA
