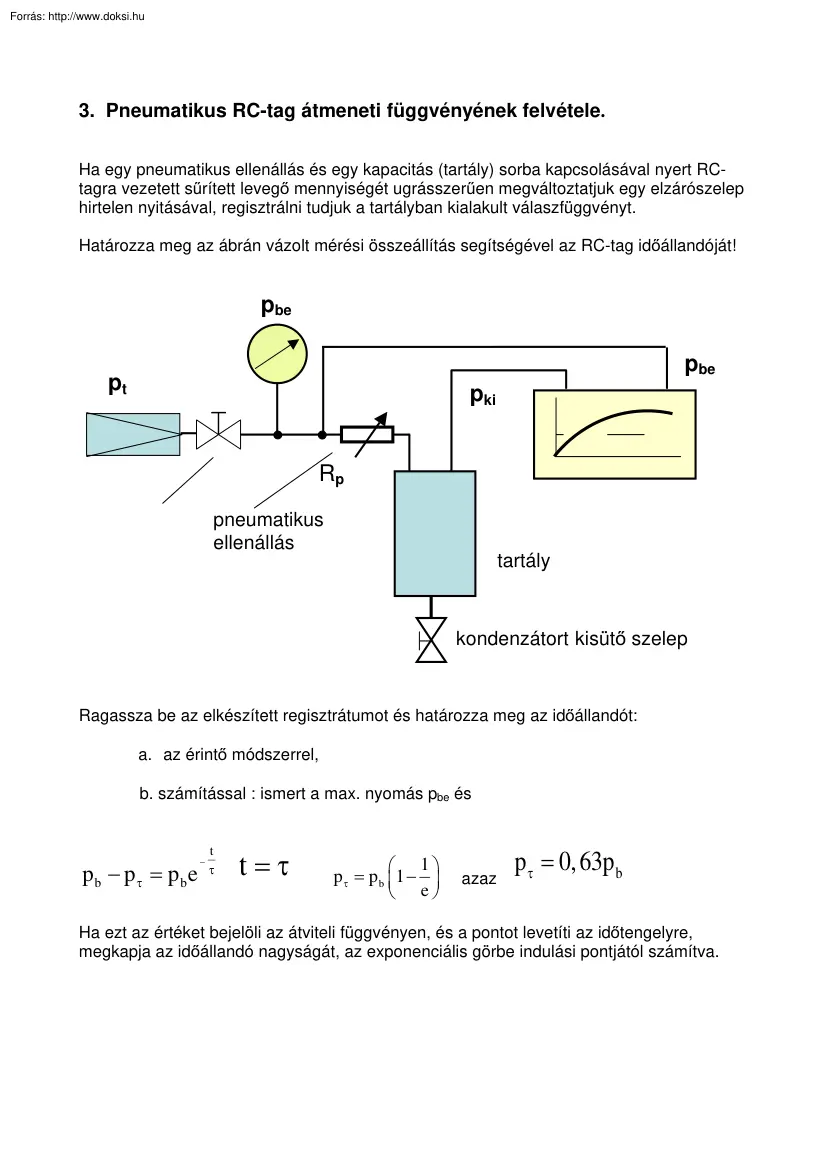

3. Pneumatikus RC-tag átmeneti függvényének felvétele Ha egy pneumatikus ellenállás és egy kapacitás (tartály) sorba kapcsolásával nyert RCtagra vezetett sűrített levegő mennyiségét ugrásszerűen megváltoztatjuk egy elzárószelep hirtelen nyitásával, regisztrálni tudjuk a tartályban kialakult válaszfüggvényt. Határozza meg az ábrán vázolt mérési összeállítás segítségével az RC-tag időállandóját! pbe pbe pt pki Rp pneumatikus ellenállás tartály kondenzátort kisütő szelep Ragassza be az elkészített regisztrátumot és határozza meg az időállandót: a. az érintő módszerrel, b. számítással : ismert a max nyomás pbe és pb − pτ = pbe − t τ t=τ ⎛ 1⎞ p τ = p b ⎜1 − ⎟ ⎝ e⎠ azaz p τ = 0,63p b Ha ezt az értéket bejelöli az átviteli függvényen, és a pontot levetíti az időtengelyre, megkapja az időállandó nagyságát, az exponenciális görbe indulási pontjától számítva
