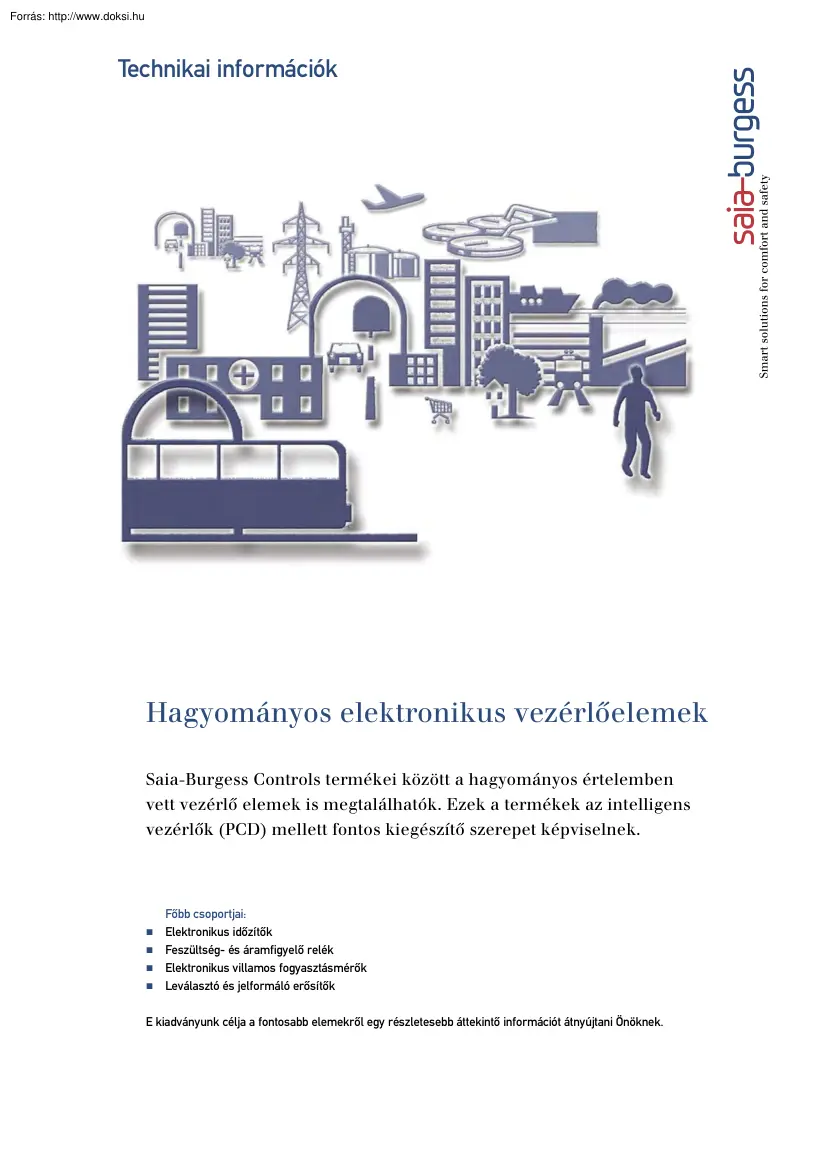

Technikai információk Hagyományos elektronikus vezérlőelemek Saia-Burgess Controls termékei között a hagyományos értelemben vett vezérlő elemek is megtalálhatók. Ezek a termékek az intelligens vezérlők (PCD) mellett fontos kiegészítő szerepet képviselnek. ■ ■ ■ ■ Főbb csoportjai: Elektronikus időzítők Feszültség- és áramfigyelő relék Elektronikus villamos fogyasztásmérők Leválasztó és jelformáló erősítők E kiadványunk célja a fontosabb elemekről egy részletesebb áttekintő információt átnyújtani Önöknek. Elektronikus feszültségfigyelő relék KFE100 KFE101 KFE300 Fázis kimaradás Fázis aszimmetria Fázis sorrend Alacsony feszültség 35mm DIN sínre pattintható Alacsony- és túlfeszültség figyelés Egyfázisú, állítható Háromfázisú, állítható 35mm DIN sínre pattintható 35mm DIN sínre pattintható 35mm DIN sínre pattintható 35×85×58 35×85×58 35×85×58 35×85×58 Aszimmetria

-5-20% Túl- és alacsony feszültség Fázis sorrend – fix Fázis kimaradás – fix Umin 0,75 Un, Umax 1,2 Un fix Umin 0,8 Un, Umax 1,2 Un Umin 0,8 Un, Umax 1,2 Un 5 vagy 10 min. kiválasztás átkötéssel 1 relé (váltó érintkező) 8 A; 250 VAC 230 VAC; 50/60 Hz; P<4 VA 5 vagy 10 min. kiválasztás kapcsolóval 1 relé (váltó érintkező) 8 A; 250 VAC 230 VAC; 50/60 Hz; P<4 VA 5 vagy 10 min. kiválasztás kapcsolóval 1 relé (váltó érintkező) 8 A; 250 VAC 400 VAC; 50/60 Hz; P<4 VA Hiba esetén vörös LED Tápfeszültség zöld LED Hiba esetén vörös LED Tápfeszültség zöld LED Hiba esetén vörös LED Tápfeszültség zöld LED KFE302 300 ms - fix 1 relé (váltó érintkező) 8 A; 250 VAC 400 V AC; 50/60 Hz P<4 VA Hiba esetén vörös LED Tápfeszültség zöld LED Aszimmetria sárga LED KFE102 KFE103 3 fázisú feszültségfigyelés AC/DC feszültségmérés AC/DC árammérés 35mm DIN sínre pattintható 35mm DIN sínre

pattintható 35mm DIN sínre pattintható 35×85×58 35×85×58 35×85×58 Umin 0,8 Un, Umax 1,15 Un fix, Memória bekapcsolható Umin 15 V, Umax 700 VDC / 480 VAC, Hiszterézis 5–50%, Memória Imin 0,1 A, Imax 10 A AC/DC, Hiszterézis 5–50%, Áramváltó 50/5 – 600/5 0,1–12 sec. 0,1–12 (20) sec. 1 relé (váltó érintkező) 8 A; 250 VAC 1 relé (váltó érintkező) 8 A; 250 VAC 400 VAC; 50/60 Hz; P<4 VA 230 VAC; 50/60 Hz; P<3 VA 230 VAC; 50/60 Hz; P<4 VA Hiba esetén vörös LED Tápfeszültség zöld LED Hiba esetén vörös LED Tápfeszültség zöld LED Hiba esetén vörös LED Tápfeszültség zöld LED 0,1 és 10 sec. kiválasztás kapcsolóval 1 relé (váltó érintkező) 8 A; 250 VAC 2| KFE301 www.saia-burgesscom Áttekintõ információk Elektronikus villamos fogyasztásmérők AAD1-32A AAE1-65A AAE3-65A 1 T AAE3-65A 2 T Egyfázisú, Közvetlen mérés, 1 pontossági osztály, Névleges áram 5 A, Imax 32 A, Imin 20 mA,

Védelmi osztály IP50 Egyfázisú, Közvetlen mérés, 1 pontossági osztály, Névleges áram 10 A, Imax 65 A, Imin 20 mA, Védelmi osztály IP50 35mm DIN sínre pattintható 35mm DIN sínre pattintható Háromfázisú, Egy tarifaidő, Közvetlen mérés, 1 pontossági osztály, Névleges áram 10 A, Imax 65 A, Imin 40 mA, Védelmi osztály IP50 35mm DIN sínre pattintható Egyfázisú, két tarifaidő, közvetlen mérés, 1 pontossági osztály, Névleges áram 10 A, Imax 65 A, Imin 40 mA, Védelmi osztály IP50 35mm DIN sínre pattintható 17,5×85×65 35×85×58 70×85×58 70×85×58 0999.999,9 kWh 0999.999,9 kWh 0999.999,9 kWh 0999.999,9 kWh Mechanikus, 4 mm magas fehér digit, a tizedes piros SO+/SO- impulzus, 1000 imp. / kWh 230 VAC; 50/60 Hz; P<0,5 W Mechanikus, 4 mm magas fehér digit, a tizedes piros SO+/SO- impulzus, 1000 imp. / kWh 230 VAC; 50/60 Hz; P<0,5 W Mechanikus, 4 mm magas fehér digit, a tizedes piros SO+/SO- impulzus, 100 imp. / kWh 3×230

VAC; 50/60 Hz; P<2 W Mechanikus, 4 mm magas fehér digit, a tizedes piros SO+/SO- impulzus, 100 imp. / kWh 3×230 VAC; 50/60 Hz; P<2 W LED villog LED villog LED villog LED villog Leválasztó és jelformáló erősítők KFD11 KFD12 Leválasztó és jelváltó erősítő Leválasztó és jelváltó erősítő 35mm DIN sínre pattintható 35mm DIN sínre pattintható 22,5×78,8×96 mm 22,5×78,8×96 mm U: 010 VDC R=200 kΩ; vagy I: 020 mA R=47 Ω kapcsolóval kiválasztható. Galvanikusan leválasztott. U: 075 VDC, I=03mA; vagy U: 060 mV I=060 µA kapcsolóval kiválasztható. Galvanikusan leválasztott. 20 msec 20 msec 010 VDC; terh>3 kΩ vagy 020 mA; terh<500 Ω 010 VDC; terh> 3 kΩ vagy 020 mA; terh<500 Ω 19–70 VDC; vagy 24 V ±20% teljeshullámú DC, P<2,4 W 19–70 VDC; vagy 24 V ±20% teljeshullámú DC, P<2,4 W LED LED 0,5% végértékre vonatkozatva 0,5% végértékre vonatkozatva Áttekintõ információk

www.saia-burgesscom |3 Elektronikus időrelék KOL3 sorozat (17,5 mm) Funkciók és bekötési diagrammok Technikai adatok Meghúzás késleltetés (311) Elengedés késleltetés (312) Multi időtartományok 0,051 s; 0,510 s; 0,051 min; 0,510 min; 0,051 h; 0,510 h Beállítási pontosság ± 5% a teljes időtartományra Ismétlési pontosság 1% a teljes időtartományra Újraéledési idő 100 ms Tápfeszültség 2448 VDC és 24240 VAC (kettős tápfeszültség) Tápfeszültség változás -15%/+20% (DC), -15%/+10% (AC) Impulzusformáló (321) Ütemadó relé (342) Teljesítményfelvétel 0,5 W 24 VDC, 5 VA, 240 VAC Bekapcsolhatóság 100% Impulzus Tápfeszültség tartományában 1 mA impulzus min. 250 ms Kimenet 1 váltó relés, LED kijelzéssel Kapcsolási teljesítmény 5A / 250 VAC (AC 14: 1A); 1A / 30 VDC (DC 13: 1A) Szigetelési karakterisztika 2 kVAC / 50 Hz teszt feszültség VDE0435 szerint és 4 kV 1,2/50 µs EN 60 947-5-1 szerint minden

kimenet és bemenet között Környezeti hőmérséklet -20+50°C Csatlakozások Y∆ indítórelé (251) L/Y 17/18  17/28 N/+ Felerősítés 17 18 Y Méretek: Bevizsgálások csavaros kötés 1×0,5 mm2-től 2×2,5mm2-ig, véletlen érintés elleni védelem VDE 0106 szerint felpattintós rögzítés 35mm-es DIN sínre UL, C-UL, Germanischer Lloyd 28  Rendelési számok: Mono funkciós, 6 időtartomány Meghúzás késleltetés KOL311 H7 MRVP N00 Elengedés késleltetés KOL312 H7 MRVP N00 Impulzusformáló KOL321 H7 MRVP N00 Szaggatórelé KOL342 H7 MRVP N00 YΔ indítórelé KOL251 H7 MKVP N00 Multifunkciós (11, 12, 21, 42), 6 időtartomány Univerzális időrelé KOL360 H7 MRVP N00 Címek Hazai képviselet: Saia-Burgess Controls Kft. H-2040 Budaörs Puskás Tivadar utca 12. T +36-23-501-170 F +36-23-501-180 office@saia-burgess.hu, wwwsaia-burgesshu Svájci és nemzetközi értékesítés Saia-Burgess Controls AG Bahnhofstrasse 18 CH-3280 Murten /

Switzerland T +41 26 / 672 71 11 F +41 26 / 672 74 99 www.saia-burgesscom Termék-támogatás Műszaki tájékoztatás weboldal: További címek: www.sbc-supportch www.saia-burgesscom - Kontakt www.saia-burgesscom P+P92-525 H1 04. 2006 A technikai információk bejelentés nélkül változhatnak
