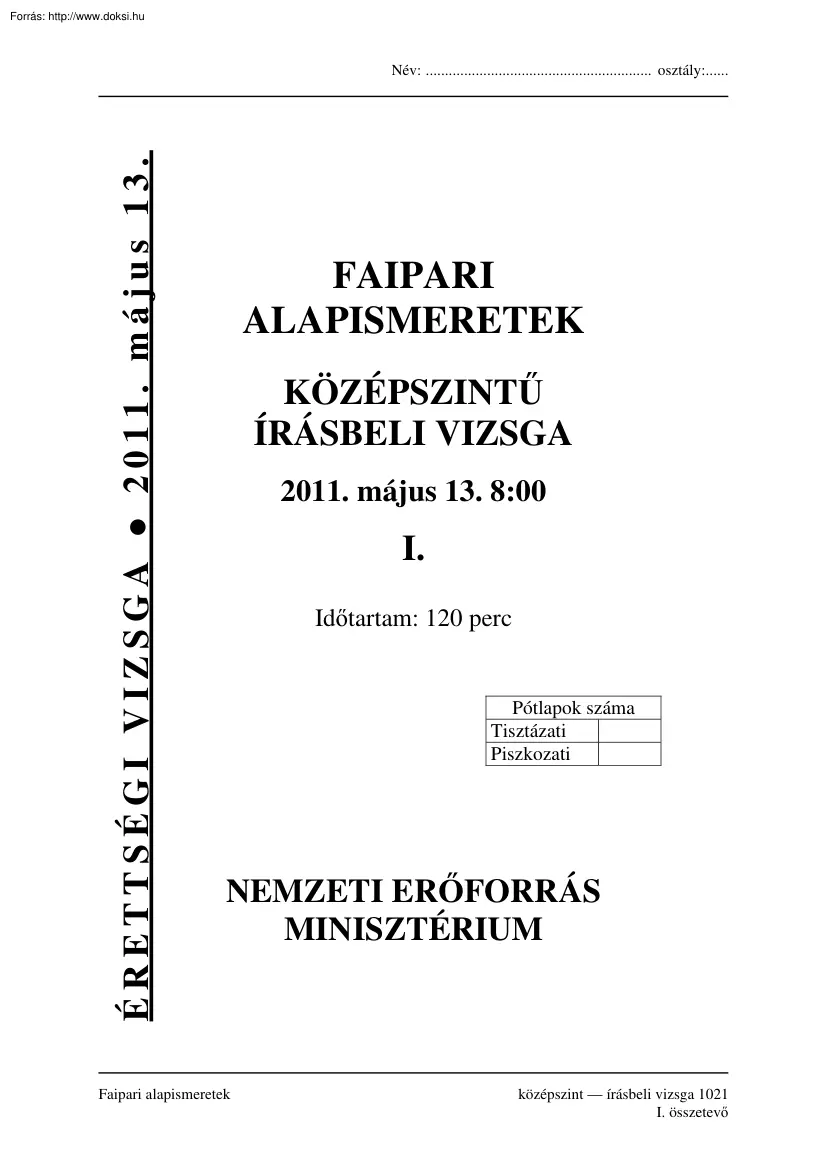

ÉRETTSÉGI VIZSGA 2011. május 13 Név: . osztály: FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA 2011. május 13 8:00 I. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga 1021 I. összetevő Faipari alapismeretek középszint Név: . osztály: Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgaszervező által ellenőrzött „FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK” (Nemzeti Szakképzési Intézet) vagy „FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY” (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga, I. összetevő 1021 2/4 2011. május 13 Faipari alapismeretek középszint Név: . osztály: Szakrajz

1. feladat Készítse el az árkolt, vésett csapozású, kereszt alakú kötés szakrajzát M 1:1-es méretarányban, méretezve (A/4-es lapra), három vetületben (elölnézet, vízszintes és függőleges metszet)! A kötés kialakításához 60x21 mm pontos keresztmetszeti méretű alapanyagot használjon, az árok szélessége 1/3 anyagvastagságú, a mélysége 12 mm legyen! Az elölnézetet a lapfelület irányából rajzolja meg! Az alkatrészek hosszmérete tetszőleges. Nevezze meg a vetületi képeket (milyen nézet, milyen metszet), jelölje a metszősíkok nyomvonalát! 2. feladat Készítse el az aljazott keret sarokkötés kettős ollós csapozással szakrajzát M 1:1-es méretarányban, négy vetületben! Az aljazás mérete anyagvastagságban 16 mm, az anyag szélességében 10 mm legyen! A kötés kialakításához 50x40 mm-es keresztmetszetű alapanyagot használjon, az alkatrészek hosszmérete tetszőleges! Az elölnézetet az aljazás felől nézve készítse el,

és tüntesse fel a méreteket! Nevezze meg a vetületi képeket (milyen nézet, milyen metszet), jelölje a metszősíkok nyomvonalát! 3. feladat Készítse el a kávakötés egyenes fogazással készült fakötés szakrajzát M 1:1-es méretarányban! Az elölnézet a káva oldala felől legyen! A kötés kialakításához 105x20 mm-es keresztmetszetű anyagot használjon, az alkatrészek hosszmérete tetszőleges! Készítse el az elölnézeti, függőleges metszeti, vízszintes metszeti képet méretezve! Nevezze meg a vetületi képeket (milyen nézet, milyen metszet), jelölje a metszősíkok nyomvonalát! 4. feladat Készítse el a szélesítő toldás egyenes élillesztéssel, végigfutó fejelőléccel merevített fakötés szakrajzát M 1:1-es méretarányban! A kötés kialakításához 21 mm vastagságú alapanyagot használjon, az alkatrészek hosszmérete tetszőleges! Készítse el az elölnézeti, függőleges metszeti és felülnézeti rajzát méretezve! Nevezze meg

a nézeti és metszeti képeket! Az elölnézet a lap síkja legyen! írásbeli vizsga, I. összetevő 1021 3/4 2011. május 13 Név: . osztály: Faipari alapismeretek középszint a témakör a témakör maximális elért maximális elért pontszám pontszám pontszáma pontszáma 1. feladat 13 2. feladat 17 60 3. feladat 15 4. feladat 15 60 AZ I. RÉSZ PONTSZÁMA a feladat sorszáma témakör I. RÉSZ Szakrajz javító tanár Dátum: . pontszáma programba egész beírt egész számra pontszám kerekítve Szakrajz javító tanár jegyző Dátum: . Dátum: . Megjegyzések: 1. Ha a vizsgázó a II írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I összetevő teljesítése közben megszakad, illetve nem folytatódik a II összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga,

I. összetevő 1021 4/4 2011. május 13 ÉRETTSÉGI VIZSGA 2011. május 13 Név: . osztály: FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA 2011. május 13 8:00 II. Időtartam: 60 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga 1021 II. összetevő Faipari alapismeretek középszint Név: . osztály: Fontos tudnivalók A feladatokat figyelmesen olvassa el! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők. A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, és végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! A feladatok megoldásához használható eszközök, amelyeket a vizsgázók

hoznak magukkal: nem programozható számológép; körző; vonalzók: léptékvonalzó, derékszögű vonalzópár, fejesvonalzó. A vizsgaszervező által ellenőrzött „FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK” (Nemzeti Szakképzési Intézet) vagy „FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY” (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga II. összetevő 1021 2/8 2011. május 13 Faipari alapismeretek középszint Név: . osztály: Számítások, tesztek 1. feladat Egészítse ki a mondatot! 2 pont A faanyag ellenálló erejét 1 cm élhosszúságú szerszámmal szemben . . nevezzük Mértékegysége: 2. feladat 7 pont Jelölje be a rajzon és nevezze meg az íves hátfelületű, forgó főmozgást végző forgácsoló szerszám jellemző szögeit, a forgácsolás síkját és irányát! írásbeli vizsga II. összetevő 1021 3/8 2011. május 13 Faipari alapismeretek középszint Név: . osztály:

3. feladat 9 pont Számítsa ki, hány mm-t zsugorodik az eredetileg 450 mm széles, húrmetszésű tölgydeszka, ha nedvességtartalma 38%-ról 15%-ra csökken! (A fafajra és az anatómiai irányra jellemző zsugorodási érték ZH = 7,81) írásbeli vizsga II. összetevő 1021 4/8 2011. május 13 Faipari alapismeretek középszint Név: . osztály: 4. feladat Írja be az alábbi fafajokat a rájuk jellemző tulajdonságú sorokba! 5 pont szelídgesztenye, nyír, szil, lucfenyő, kőris, cseresznye, erdei fenyő, gyertyán, tiszafa, eper Fenyők A két pászta között fokozatos az átmenet: . A két pászta élesen elválik: Lombos fák Az edények gyűrűs elrendezésűek, a két pászta élesen elválik: . Az évgyűrű nem választható pásztákra, az edények szórtak: . Az edények félgyűrűs elrendezésűek, a két pászta között fokozatos az átmenet: . 5. feladat Nevezze meg melyik anatómiai metszeten láthatóak az alábbi rajzolatok! 1 pont Az

évgyűrűk közel párhuzamos csíkok. Az edények hosszabb-rövidebb karcolások. A bélsugarak hosszú fénylő szalagok vagy apró, halvány, tükröződő foltok. Az anatómiai metszet neve: 6. feladat Melyik ez a fahiba? 2 pont A fa hosszmetszetén apró, tűgöcsszerű rajzolat látható. Alvórügyek, ágkezdemények benövésekor keletkeznek. Csökkenti a fa szilárdságát, nehezíti a megmunkálást, de különlegesen szép rajzolatot ad. A fahiba neve: . írásbeli vizsga II. összetevő 1021 5/8 2011. május 13 Faipari alapismeretek középszint Név: . osztály: 7. feladat 7 pont Igaz, vagy hamis? Az alábbi állítások közül jelölje az igaz állításokat I betűvel, a hamis állításokat H-val! A kékülés: okozója a sejtfal cellulóztartalmát bontja le, jelentős szilárdságcsökkenést okozva. okozója a rosttelítettségi határ alatt nem károsít. a színes gesztű fenyőfélék szíjács részét támadja meg. okozója a könnyező

házigomba. a bélsugarak mentén terjed. a lignint vonja ki a sejtfalból, ezért a fafelület kifehéredik. elsősorban esztétikai hibát okoz. 8. feladat Egészítse ki a mondatot! 1 pont A fenyők fatestének 90-95%-át . alkotják 9. feladat Melyik ez a fogalom? 1 pont Olyan határállapot, amikor a sejtfal maximálisan telítődik kötött vízzel, de szabad vizet nem tartalmaz. Ez a . 10. feladat Melyik ez a vegyület? 2 pont Tartósító-, konzerváló hatású anyag, ezért az ilyen fák a legtöbb farontó szervezettel szemben ellenállóak. Vastartalmú vegyületekkel érintkezve fekete elszíneződést okoz A vegyület neve: . írásbeli vizsga II. összetevő 1021 6/8 2011. május 13 Faipari alapismeretek középszint Név: . osztály: 11. feladat Írja be a táblázat megfelelő rovatába az alábbi alakítási módokat! 3 pont fűrészelés, hasítás, hajlítás, gyalulás, csiszolás, idompréselés Forgácsoló alakítás írásbeli vizsga II.

összetevő 1021 Forgácsmentes alakítás 7/8 2011. május 13 Faipari alapismeretek középszint témakör Név: . osztály: a témakör a témakör maximális elért maximális elért pontszám pontszám pontszáma pontszáma 1–4. 60 60 1. 2 2. 7 3. 9 4. 5 5. 1 40 6. 2 7. 7 8. 1 9. 1 10. 2 11. 3 Az írásbeli vizsgarész pontszáma 100 a feladat sorszáma I. Szakrajz II. Számítások, tesztek javító tanár Dátum: . pontszáma programba egész beírt egész számra pontszám kerekítve I. Szakrajz II. Számítások, tesztek javító tanár Dátum: . írásbeli vizsga II. összetevő 1021 jegyző Dátum: . 8/8 2011. május 13 ÉRETTSÉGI VIZSGA 2011. május 13 Faipari alapismeretek középszint Javítási-értékelési útmutató 1021 FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ NEMZETI ERŐFORRÁS MINISZTÉRIUM

Faipari alapismeretek középszint Javítási-értékelési útmutató Fontos tudnivalók A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga 1021 2 /10 2011. május 13 Faipari alapismeretek középszint Javítási-értékelési útmutató Szakrajz 1. feladat Tartalom Pont Az előírt lépték betartásával, a megadott méreteknek megfelelő arányú és számú vetület megrajzolása, a vetületek megnevezése Elölnézet, ha tartalmazza, és jó helyen a függőleges és vízszintes metszet metszősíkjának a nyomvonalát Elölnézet, helyes vonalfajták, vonalvastagságok Vízszintes metszet, helyes anyagjelölés Vízszintes metszet, helyes vonalfajták, és vonalvastagságok Függőleges metszet, helyes anyagjelölés Függőleges

metszet, helyes vonalfajták és vonalvastagságok Szelvények, árkolás méretezése Összesen 1 írásbeli vizsga 1021 3 /10 2 2 1 2 1 2 2 13 2011. május 13 Faipari alapismeretek középszint Javítási-értékelési útmutató 2. feladat Tartalom Pont Az előírt lépték betartásával, a megadott méreteknek megfelelő arányú és számú vetület megrajzolása, vetületek megnevezése Csapkiosztás helyes Aljazás kialakítása helyes Elölnézet, ha tartalmazza, és jó helyen a függőleges metszet nyomvonalát Elölnézet, helyes vonalfajták, vonalvastagságok Felülnézet, helyes anyagjelölés Felülnézet, helyes vonalfajták, és vonalvastagságok Oldalnézet, helyes vonalfajták, vonalvastagságok Oldalnézet, helyes anyagjelölés Függőleges metszet, helyes anyagjelölés Függőleges metszet, helyes vonalfajták és vonalvastagságok Szelvényméretek, csapok méretezése Aljazás méretezése Összesen 4 1 1 1 1 1 1 1 1 1 1 2 1 17 Megjegyzés: ha

bármelyik vetületet a vetületi ábrázolás szempontjából helytelenül (pl. rossz oldalra vagy tükörképként) rajzolta meg a tanuló, akkor az adott vetület értékelhetetlen! írásbeli vizsga 1021 4 /10 2011. május 13 Faipari alapismeretek középszint Javítási-értékelési útmutató 3. feladat Tartalom Pont Az előírt lépték betartásával, előírt méreteknek megfelelő arányú és számú vetület megrajzolása, vetületek megnevezése Elölnézet; ha tartalmazza, és jó helyen a függőleges és vízszintes metszet metszősíkjának a nyomvonalát Elölnézet; helyes vonalfajták, vonalvastagságok Vízszintes metszet; helyes anyagjelölés Vízszintes metszet; helyes vonalfajták, és vonalvastagságok (a metszeti kép feleljen meg a metszősík nyomvonalának helyzetéhez) Függőleges metszet, helyes anyagjelölés Függőleges metszet, helyes vonalfajták és vonalvastagságok Szelvényméretek Összesen 3 2 2 1 2 2 2 1 15 Megjegyzés: ha

bármelyik vetületet a vetületi ábrázolás szempontjából helytelenül (pl. rossz oldalra vagy tükörképként) rajzolta meg a tanuló, akkor az adott vetület értékelhetetlen! írásbeli vizsga 1021 5 /10 2011. május 13 Faipari alapismeretek középszint Javítási-értékelési útmutató 4. feladat Tartalom Pont Az előírt lépték betartásával, előírt méreteknek megfelelő arányú és számú vetület megrajzolása, vetületek megnevezése A fejelőléc szélességi mérete az anyagvastagság kb. háromszorosa A csap hossza arányos, csapkiosztás 1/3-os Elölnézet, ha tartalmazza, és jó helyen a függőleges metszet nyomvonalát Elölnézet helyes vonalfajták, vonalvastagságok Felülnézet, helyes vonalfajták, vonalvastagságok Függőleges metszet, helyes vonalfajták, és vonalvastagságok, enyvhézag jelölése Függőleges metszet, helyes anyagjelölés (bütümetszet, rostirányú metszet) Méretezés Összesen 1 2 2 1 1 2 2 2 2 15

Megjegyzés: ha bármelyik vetületet a vetületi ábrázolás szempontjából helytelenül (pl. rossz oldalra) rajzolta meg a tanuló, akkor az adott vetület értékelhetetlen! A tükörkép szintén helyes megoldás. írásbeli vizsga 1021 6 /10 2011. május 13 Faipari alapismeretek középszint Javítási-értékelési útmutató Számítások, tesztek 1. feladat Egészítse ki a mondatot! 2 pont A faanyag ellenálló erejét 1 cm élhosszúságú szerszámmal szemben fajlagos forgácsolási ellenállásnak nevezzük. Mértékegysége: N/cm 2. feladat 7 pont Jelölje be a rajzon és nevezze meg az íves hátfelületű, forgó főmozgást végző forgácsoló szerszám jellemző szögeit, a forgácsolás síkját és irányát! α – hátszög β – élszög γ – homlokszög δ – metszőszög Tartalom A forgácsolás irányának berajzolása és megnevezése A forgácsolás síkjának berajzolása és megnevezése A hátlap érintősíkjának berajzolása és

megnevezése Hátszög berajzolása és megnevezése Élszög berajzolása és megnevezése Homlokszög berajzolása és megnevezése Metszőszög berajzolása és megnevezése Összesen Pont 1 1 1 1 1 1 1 7 * Csak akkor adható pont, ha a rajzi jelölés és a megnevezés is helyes! írásbeli vizsga 1021 7 /10 2011. május 13 Faipari alapismeretek középszint Javítási-értékelési útmutató 3. feladat 9 pont Számítsa ki, hány mm-t zsugorodik az eredetileg 450 mm széles, húrmetszésű tölgydeszka, ha nedvességtartalma 38%-ról 15%-ra csökken! (A fafajra és az anatómiai irányra jellemző zsugorodási érték ZH = 7,81) Tartalom Pont M 1 = 450 mm U 1 = 38% 30% U 2 = 15% M2 = ? ΔM = ? Alapadatok felírása 1 1 A zsugorodás 30%-nál kezdődik ⎡ E ⎤ M 2 = M 1 ⎢1 − Z * (U 1 − U 2 )⎥ ⎣ 100 ⎦ Z 7,81 EZ = H = = 0,26% 30 30 vagy ΔM = M 1 EZ (U 1 − U 2 ) 100 1 2 ⎡ 0,26 ⎤ M 2 = 450 ⎢1 − * (30 − 15)⎥ = 432,45 mm ⎣ 100 ⎦ 3

ΔM = M 1− M 2 = 450 − 432,45 = 17,55 mm 1 Összesen 9 4. feladat Írja be az alábbi fafajokat a rájuk jellemző tulajdonságú sorokba! 5 pont szelídgesztenye, nyír, szil, lucfenyő, kőris, cseresznye, erdei fenyő, gyertyán, tiszafa, eper Fenyők A két pászta között fokozatos az átmenet: lucfenyő. A két pászta élesen elválik: erdei fenyő, tiszafa. Lombos fák Az edények gyűrűs elrendezésűek, a két pászta élesen elválik: szelídgesztenye, szil, kőris, eper. Az évgyűrű nem választható pásztákra, az edények szórtak: nyír, gyertyán. Az edények félgyűrűs elrendezésűek, a két pászta között fokozatos az átmenet: cseresznye. Bármely két helyes válasz 1 pontot ér. írásbeli vizsga 1021 8 /10 2011. május 13 Faipari alapismeretek középszint Javítási-értékelési útmutató 5. feladat Nevezze meg melyik anatómiai metszeten láthatóak az alábbi rajzolatok! 1 pont Az évgyűrűk közel párhuzamos csíkok. Az

edények hosszabb-rövidebb karcolások. A bélsugarak hosszú, fénylő szalagok vagy apró, halvány, tükröződő foltok. Az anatómiai metszet neve: sugármetszet. 6. feladat Melyik ez a fahiba? 2 pont A fa hosszmetszetén apró, tűgöcsszerű rajzolat látható. Alvórügyek, ágkezdemények benövésekor keletkeznek. Csökkenti a fa szilárdságát, nehezíti a megmunkálást, de különlegesen szép rajzolatot ad. A fahiba neve: csomorosság. 7. feladat 7 pont Igaz vagy hamis? Az alábbi állítások közül jelölje az igaz állításokat I betűvel, a hamis állításokat H-val! A kékülés: H okozója a sejtfal cellulóztartalmát bontja le, jelentős szilárdságcsökkenést okozva. I okozója rosttelítettség alatt nem károsít. I a színes gesztű fenyőfélék szíjács részét támadja meg. H okozója a könnyező házigomba. I a bélsugarak mentén terjed. H a lignint vonja ki a sejtfalból, ezért a fafelület kifehéredik. I elsősorban

esztétikai hibát okoz. 8. feladat Egészítse ki a mondatot! 1 pont A fenyők fatestének 90-95%-át tracheidák alkotják. írásbeli vizsga 1021 9 /10 2011. május 13 Faipari alapismeretek középszint Javítási-értékelési útmutató 9. feladat Melyik ez a fogalom? 1 pont Olyan határállapot, amikor a sejtfal maximálisan telítődik kötött vízzel, de szabad vizet nem tartalmaz. Ez a rosttelítettségi határ vagy sejtfaltelítési pont. 10. feladat Melyik ez a vegyület? 2 pont Tartósító-, konzerváló hatású anyag, ezért az ilyen fák a legtöbb farontó szervezettel szemben ellenállóak. Vastartalmú vegyületekkel érintkezve fekete elszíneződést okoz A vegyület neve: csersav. 11. feladat Írja be a táblázat megfelelő rovatába az alábbi alakítási módokat! 3 pont fűrészelés, hasítás, hajlítás, gyalulás, csiszolás, idompréselés Forgácsoló alakítás fűrészelés gyalulás csiszolás Forgácsmentes alakítás hasítás

hajlítás idompréselés Bármely két helyes válasz 1 pontot ér. írásbeli vizsga 1021 10 /10 2011. május 13
