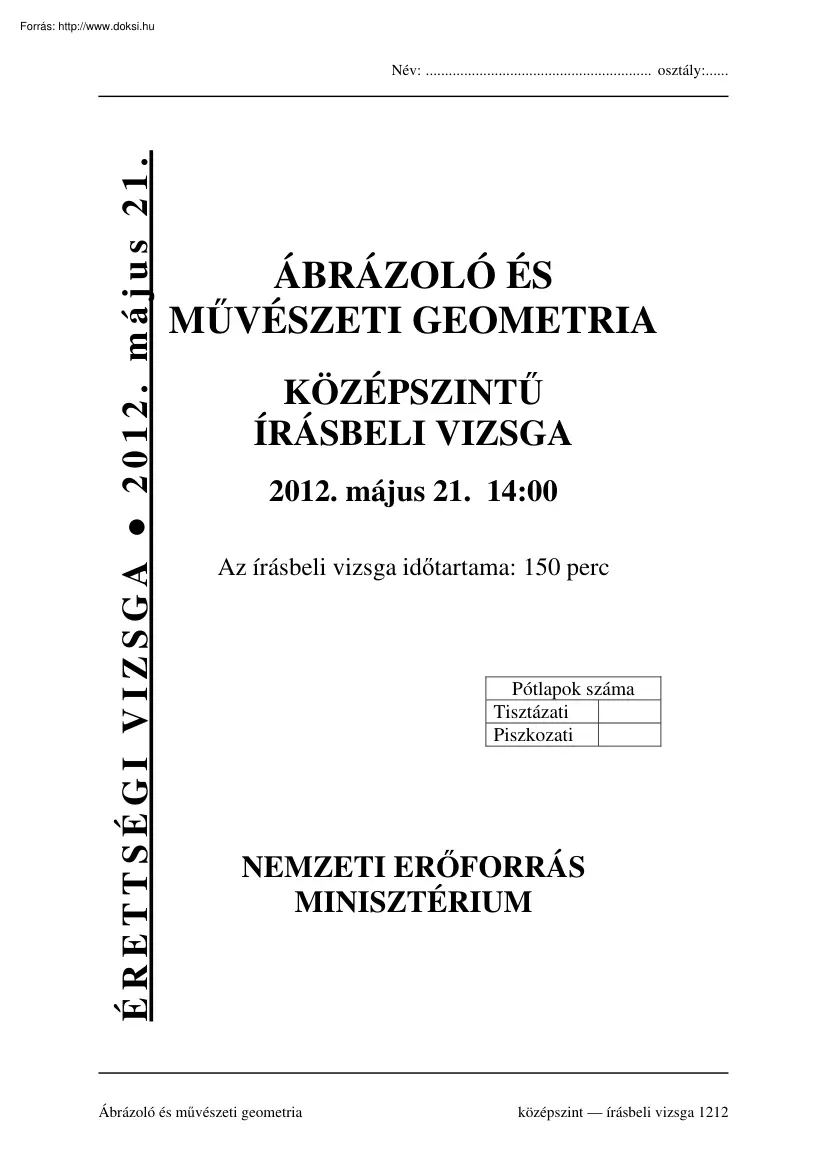

ÉRETTSÉGI VIZSGA 2012. május 21 Név: . osztály: ÁBRÁZOLÓ ÉS MŰVÉSZETI GEOMETRIA KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA 2012. május 21 14:00 Az írásbeli vizsga időtartama: 150 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Ábrázoló és művészeti geometria középszint írásbeli vizsga 1212 Ábrázoló és művészeti geometria középszint Név: . osztály: Fontos tudnivalók A feladatok megoldásának egyértelműen mutatniuk kell a szerkesztés menetét, ezért különösen fontos az átlátható, tiszta munka. A végső eredménynél a láthatóság szerint erősítsék meg a vonalakat. A rekonstrukciós témánál a szabadkézzel való rajzolás szemlélete ne térjen el a tárgytól elvártaktól! Mindig figyelembe kell venni, és szem előtt kell tartani a jól értelmezhetőséget! A feladatok megoldási sorrendje tetszőleges. 1. feladat: Műelemzés Rajzolja be az adott képen a horizontot és az enyészpontot az

ortogonálisok segítségével! Határozzon meg a horizont alatt és felett lévő transzverzálisokból néhányat. írásbeli vizsga 1212 2/8 2012. május 21 Ábrázoló és művészeti geometria középszint Név: . osztály: 2. feladat: Rekonstrukció Adottak a tárgy vetületei az ábrán. Megadtuk, hogy melyik irányból nézve rajzolja meg a tárgy látványát szabadkézzel, axonometrikus vagy perspektivikus szemlélet szerint. Húzza ki a láthatóságot! Szembenézet Felülnézet írásbeli vizsga 1212 | | Oldalnézet 3/8 2012. május 21 Ábrázoló és művészeti geometria középszint Név: . osztály: 3. feladat: Perspektíva Adott egy térbeli forma három vetülete, valamint a perspektivikus szerkesztés rendszere. Szerkesztendő a megadott vetületek alapján a tárgy perspektív képe, valamint centrális világítás mellett az alapsíkon az árnyék! A lámpa helye és magassága adott L, Lv pontokkal. Erősítse meg a látható éleket!

írásbeli vizsga 1212 4/8 2012. május 21 Ábrázoló és művészeti geometria középszint írásbeli vizsga 1212 Név: . osztály: 5/8 2012. május 21 Ábrázoló és művészeti geometria középszint Név: . osztály: 4. feladat: Axonometria Az ábrákon egy összetett forma vetületeit adtuk meg. Szerkessze meg a tárgy axonometrikus képét a megadott tengelykereszt segítségével! Erősítse meg a látható éleket! írásbeli vizsga 1212 6/8 2012. május 21 Ábrázoló és művészeti geometria középszint Név: . osztály: 5. feladat: Merőleges vetítés Adott egy síklapú test merőleges vetületeivel. Adottak továbbá a képsík tengelyek A tárgy az alapsíkon áll. Szerkessze meg a harmadik és a negyedik vetületét transzformációval a megadott tengelyek segítségével! Tüntesse fel a láthatóságot! írásbeli vizsga 1212 7/8 2012. május 21 Ábrázoló és művészeti geometria középszint Név: . osztály: maximális

elért pontszám pontszám 1. feladat: Műelemzés 10 2. feladat: Rekonstrukció 20 3. feladat: Perspektíva 20 4. feladat: Axonometria 20 5. feladat: Merőleges vetítés 30 Az írásbeli vizsgarész pontszáma 100 dátum javító tanár elért pontszám egész számra kerekítve programba beírt egész pontszám Feladatsor írásbeli vizsga 1212 javító tanár jegyző dátum dátum 8/8 2012. május 21 ÉRETTSÉGI VIZSGA 2012. május 21 Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 1212 ÁBRÁZOLÓ ÉS MŰVÉSZETI GEOMETRIA KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ NEMZETI ERŐFORRÁS MINISZTÉRIUM Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 1. feladat: Műelemzés Rajzolja be az adott képen a horizontot és az enyészpontot az ortogonálisok

segítségével! Határozzon meg a horizont alatt és felett lévő transzverzálisokból néhányat! - Az ortogonálisok megkeresése - Az enyészpont meghatározása - A horizont megrajzolása - A transzverzálisok meghúzása írásbeli vizsga 1212 4 pont. 2 pont. 2 pont. 2 pont. 2/6 2012. május 21 Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 2. feladat: Rekonstrukció Adottak a tárgy vetületei az ábrán. Megadtuk, hogy melyik irányból nézve rajzolja meg a tárgy látványát szabadkézzel, axonometrikus vagy perspektivikus szemlélet szerint. Húzza ki a láthatóságot! Szembenézet Felülnézet | | Oldalnézet - A befoglaló kocka helyes arányainak felrajzolása - Az élek elosztásának jó meghatározása - A tárgy helyes értelmezése és megrajzolása - A tárgy láthatóságának kihúzása írásbeli vizsga 1212 3/6 3 pont. 7 pont. 7 pont. 3 pont. 2012. május 21 Ábrázoló és művészeti geometria

középszint Javítási-értékelési útmutató 3. feladat: Perspektíva Adott egy térbeli forma három vetülete, valamint a perspektivikus szerkesztés rendszere. Szerkesztendő a megadott vetületek alapján a tárgy perspektív képe, valamint centrális világítás mellett az alapsíkon az árnyék! A lámpa helye és magassága adott L, Lv pontokkal. Erősítse meg a látható éleket! - Az alap helyes perspektivikus megszerkesztése - A magassági adatok helyes meghatározása - A forma láthatóságának a kihúzása - A helyes árnyékszerkesztés írásbeli vizsga 1212 4/6 4 pont. 8 pont. 3 pont. 5 pont. 2012. május 21 Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 4. feladat: Axonometria Az ábrákon egy összetett forma vetületeit adtuk meg. Szerkessze meg a tárgy axonometrikus képét a megadott tengelykereszt segítségével! Erősítse meg a látható éleket! - A tengelykereszten az alap helyes felvétele - A

felosztások meghatározása - A tárgy pontos megszerkesztése - A láthatóság kihúzása írásbeli vizsga 1212 4 pont. 6 pont. 8 pont. 2 pont. 5/6 2012. május 21 Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 5. feladat: Merőleges vetítés Adott egy síklapú test merőleges vetületeivel. Adottak továbbá a képsík tengelyek A tárgy az alapsíkon áll. Szerkessze meg a harmadik és a negyedik vetületét transzformációval a megadott tengelyek segítségével! Tüntesse fel a láthatóságot! - A harmadik vetület pontjainak megszerkesztése - A vetületi pontok helyes összekötése - A harmadik vetület láthatóságának kihúzása - A negyedik vetület pontjainak megszerkesztése - A vetületi pontok helyes összekötése - A negyedik vetület láthatóságának kihúzása írásbeli vizsga 1212 6/6 8 pont. 4 pont. 3 pont. 8 pont. 4 pont. 3 pont. 2012. május 21
