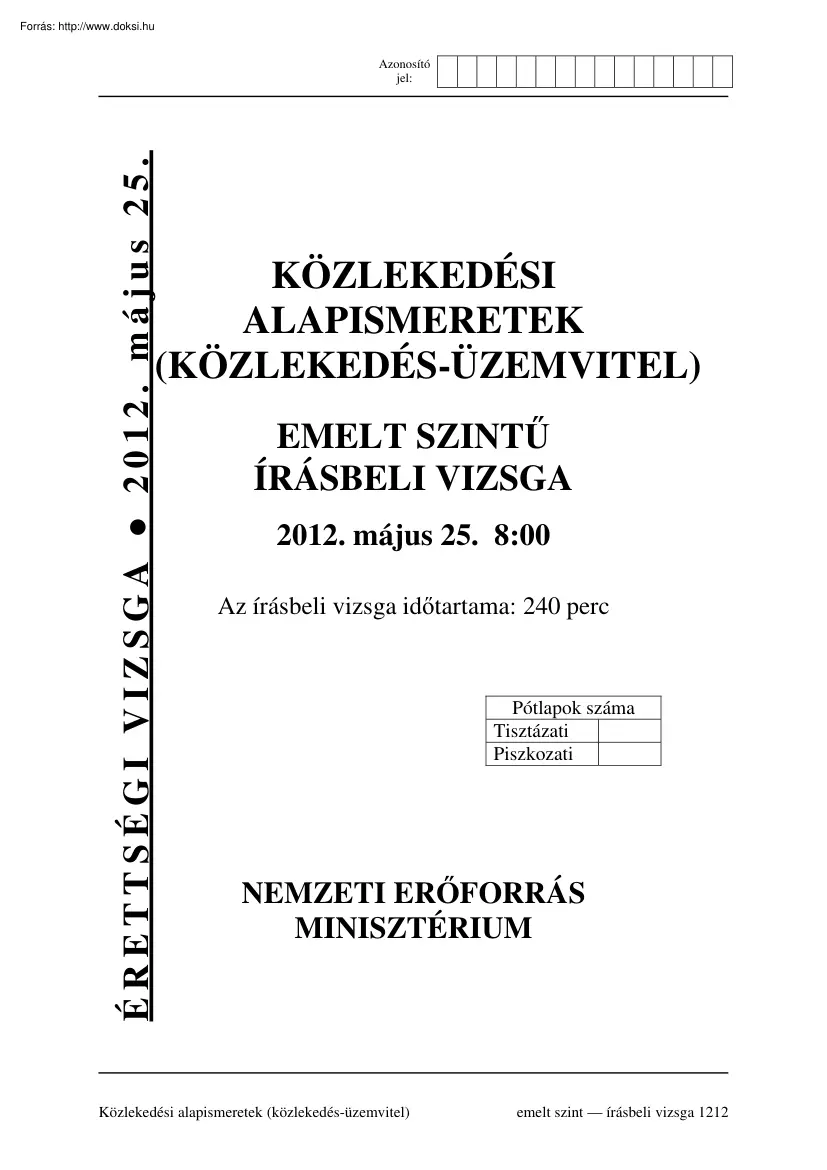

ÉRETTSÉGI VIZSGA 2012. május 25 Azonosító jel: KÖZLEKEDÉSI ALAPISMERETEK (KÖZLEKEDÉS-ÜZEMVITEL) EMELT SZINTŰ ÍRÁSBELI VIZSGA 2012. május 25 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint írásbeli vizsga 1212 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Azonosító jel: Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek

vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. írásbeli vizsga 1212 2 / 12 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Azonosító jel: Számítási feladatok 1. feladat 20 pont Egy nyolchengeres, négyütemű Otto-motor hengerátmérője 100 mm, a dugattyú lökethossza 98 mm, a mechanikai hatásfoka 91,5%, indikált középnyomása 0,905 MPa, az égéstér térfogata 118 cm3, a motor fordulatszáma 85,5 s-1. Számítsa ki: - a dugattyú homlokfelületét, egy henger térfogatát, a motor lökettérfogatát, a motor effektív középnyomását, a motor effektív teljesítményét, a literteljesítményt, a dugattyú középsebességét, a sűrítési viszonyt! írásbeli vizsga 1212 3 / 12 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel)

emelt szint Azonosító jel: 2. feladat 10 pont Egy autóról a következő adatok ismertek: - A motor nyomatéka (Mmot) = 220 Nm - A nyomatékváltó áttétele (iv ) = 1,1 - A kiegyenlítőmű áttétele (id ) = 4,2 - A teljes közlőmű hatásfoka (ηk) = 84% - A kerék átmérője (D) = 0,52 m - A kerék belapulása = 11 mm Határozza meg a gépkocsi hajtókerekein leadott nyomatékot és a vonóerőt! írásbeli vizsga 1212 4 / 12 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Azonosító jel: 3. feladat 15 pont Egy gépkocsi súlypontjának magassága a talajtól 0,82 m-re van. A jármű nyomtávja 1,52 m. Ez a gépkocsi sík úton egy ívben legfeljebb 129,6 km/óra legnagyobb sebességgel képes haladni anélkül, hogy felborulna. Ugyanezen a sugarú íven legfeljebb hány km/órás sebességgel képes haladni anélkül, hogy megcsúszna, ha a kerék és a talaj között a súrlódási tényező 0,36? írásbeli vizsga 1212 5

/ 12 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Azonosító jel: 4. feladat 15 pont Az alábbi táblázatban egy árufuvarozással foglalkozó vállalat járműállományát és az átlagos napi futásadatait látja: Gépjárműállomány Gi (db) Tehergépjármű teherbírás ri (t/jármű) Napi átlagos öszszes futás Söi (km/jármű) Napi átlagos rakott futás Sri (km/jármű) G1 = 9 r1 = 2 Sö1 = 365 Sr1 = 284 G2 = 15 r2 = 4 Sö2 = 371 Sr2 = 291 G3 = 12 r3 = 6 Sö3 = 296 Sr3 = 202 G4 = 10 r4 = 10 Sö4 = 319 Sr4 = 256 G5 = 11 r5 = 12 Sö5 = 347 Sr5 = 288 G6 = 12 r6 = 16 Sö6 = 387 Sr6 = 299 kd = 58% (az egész járműállományra vonatkozóan) a) Határozza meg az egész járműparkra vonatkozó futáskihasználási tényezőt (f)! b) Határozza meg az egész járműparkra vonatkozó raktömegtonna–kilométer kapacitást (R)! c) Határozza meg az egész járműparkra vonatkozó árutonna–kilométer

valós teljesítményt (A)! írásbeli vizsga 1212 6 / 12 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Azonosító jel: 5. feladat 15 pont Az alábbi táblázatban a Volánbusz Zrt. egyik járműtelepének járműállományát és egynapi futásadatait látja: Gépjárműállomány Gi (db) Autóbusz befogadó képessége bi (fő/jármű) Napi átlagos öszszes futás Söi (km/jármű) Napi átlagos hasznos futás Sri (km/jármű) 17 46 301 214 11 50 308 233 10 52 266 189 14 54 254 200 6 116 287 221 21 118 298 240 kd = 65% (az egész járműállományra vonatkozóan) a) Határozza meg az egész autóbuszpark futáskihasználási tényezőjét (f)! b) Határozza meg az egész autóbuszpark férőhely-kilométer kapacitását (Fk)! c) Határozza meg az egész autóbuszpark valós utaskilométer teljesítményét (U)! írásbeli vizsga 1212 7 / 12 2012. május 25 Közlekedési alapismeretek

(közlekedés-üzemvitel) emelt szint Azonosító jel: Rövid választ igénylő szöveges feladatok 6. feladat 5 pont Írja be a táblázatba az adott településen áthaladó, illetve a települést érintő európai közúti főútvonal(ak) számát! A település neve Az európai közúti főútvonal(ak) száma Aachen 1 pont Hamburg Eperjes (Prešov) 1 pont Constanţa Palermo 1 pont Catania Poznań 1 pont Malmö Le Mans 1 pont Zaragoza 7. feladat 5 pont Írja be a táblázatba az adott településen áthaladó, illetve a települést érintő másodrendű közúti főútvonal(ak) számát! A település neve A másodrendű főútvonal(ak) száma Visegrád 1 pont Zirc Balassagyarmat 1 pont Kalocsa Heves 1 pont Poroszló Orosháza 1 pont Enying Szob 1 pont Zánka írásbeli vizsga 1212 8 / 12 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Azonosító jel: 8. feladat 5 pont Írja be a táblázatba az adott településen

áthaladó, illetve a települést érintő vasútvonalak menetrendi mezőjének számát! A település neve A menetrendi mező(k) száma Sárvár 1 pont Kelebia Hajdúszoboszló 1 pont Salgótarján Bicske 1 pont Szekszárd Nagykálló 1 pont Piliscsaba Sárospatak 1 pont Körmend 9. feladat 5 pont Mi jellemzi a TIR eljárás szerinti árufuvarozást? 10. feladat 5 pont Légi árufuvarozás esetén mikor tekintheti a címzett elveszettnek a küldeményt, és érvényesítheti ezzel kapcsolatos jogait? írásbeli vizsga 1212 9 / 12 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint írásbeli vizsga 1212 Azonosító jel: 10 / 12 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint írásbeli vizsga 1212 Azonosító jel: 11 / 12 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint témakör Azonosító jel: a feladat sorszáma 1. 2. 3. 4. 5. 6. 7. 8. 9. 10.

Számítási feladatok Rövid választ igénylő szöveges feladatok maximális pontszám elért pontszám 20 10 15 15 15 5 5 5 5 5 Az írásbeli vizsgarész pontszáma a témakör a témakör maximális elért pontpontszáma száma 75 25 100 javító tanár Dátum: . pontszáma programba egész beírt egész számra pontszám kerekítve Számítási feladatok Rövid választ igénylő szöveges feladatok javító tanár jegyző Dátum: . írásbeli vizsga 1212 Dátum: . 12 / 12 2012. május 25 ÉRETTSÉGI VIZSGA 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Javítási-értékelési útmutató 1212 KÖZLEKEDÉSI ALAPISMERETEK (KÖZLEKEDÉS-ÜZEMVITEL) EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ NEMZETI ERŐFORRÁS MINISZTÉRIUM Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint

Javítási-értékelési útmutató Fontos tudnivalók A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga 1212 2/8 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Javítási-értékelési útmutató Számítási feladatok 1. feladat 20 pont Egy nyolchengeres, négyütemű Otto-motor hengerátmérője 100 mm, a dugattyú lökethossza 98 mm, a mechanikai hatásfoka 91,5%, indikált középnyomása 0,905 MPa, az égéstér térfogata 118 cm3, a motor fordulatszáma 85,5 s-1. Számítsa ki: - a dugattyú homlokfelületét, - egy henger térfogatát, - a motor lökettérfogatát, - a motor effektív középnyomását, - a motor effektív teljesítményét, - a literteljesítményt, - a dugattyú középsebességét,

- a sűrítési viszonyt! Megoldás A dugattyú homlokfelülete: Ad = Egy henger térfogata: Vh = 10 2 ⋅ π D2 ⋅π = = 78,539 cm2 4 4 D2 ⋅π ⋅ s = Ad · s = 78,539 · 9,8 = 769,69 cm3 4 A motor összlökettérfogata: VH = = 6,16 dm3 2 pont 2 pont D2 ⋅π 3 ⋅ s ⋅ z = Vh · z = 769,69 · 8 = 6157,52 cm = 4 2 pont A motor effektív középnyomása: pe = ηm · pi = 0,915 · 0,905 = 0,828075 MPa 2 pont A motor effektív teljesítménye: Pe = 2 ·VH ·ηm·pi·n = 0,5 · 0,006157521601·0,915·905000·85,5 = 217977,53 W = 4 = 217,98 kW 4 pont A literteljesítmény: PL= Pe = 217,97753 = 35,4 kW/dm3 6,15752 VH A dugattyú középsebessége: ck = 2·s·n = 2 · 0,098 · 85,5 = 16,758 m/s A sűrítési arány: ε = írásbeli vizsga 1212 Vh + Vc 769,69 + 118 = = 7,52 VC 118 3/8 2 pont 2 pont 4 pont 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Javítási-értékelési útmutató 2. feladat 10 pont Egy autóról a

következő adatok ismertek: - A motor nyomatéka (Mmot) = 220 Nm - A nyomatékváltó áttétele (iv) = 1,1 - A kiegyenlítőmű áttétele (id) = 4,2 - A teljes közlőmű hatásfoka (ηk) = 84% - A kerék átmérője (D) = 0,52 m - A kerék belapulása = 11 mm Határozza meg a gépkocsi hajtókerekein leadott nyomatékot és a vonóerőt! rg = D 520 −11 = 249 mm = 0,249 m - belapulás = 2 2 iö = iv · id = 1,1·4,2 = 4,62 Az autó vonóereje: F = 2 pont 2 pont M mot ⋅ i ö ⋅η k 220 ⋅ 4,62 ⋅ 0,84 = = 3428,82 N rg 0,249 3 pont Az autó hajtókerekein leadott nyomaték: Mk = Mmot · iö · ηk = 220 ⋅ 4,62 ⋅ 0,84 = 853,776 Nm 3. feladat 3 pont 15 pont Egy gépkocsi súlypontjának magassága a talajtól 0,82 m-re van. A jármű nyomtávja 1,52 m. Ez a gépkocsi sík úton egy ívben legfeljebb 129,6 km/óra legnagyobb sebességgel képes haladni anélkül, hogy felborulna Ugyanezen a sugarú íven legfeljebb hány km/órás sebességgel képes haladni

anélkül, hogy megcsúszna, ha a kerék és a talaj között a súrlódási tényező 0,36? vbmax = a⋅g⋅R 2h 2 R= v bmax ⋅ 2h 36 2 ⋅ 2 ⋅ 0,82 = = 142,54 m 1,52 ⋅ 9,81 a⋅g 8 pont A kicsúszás határsebessége: vkmax = μ ⋅ g ⋅ R = 0,36 ⋅ 9,81 ⋅ 142,54 = 22,43645 m/s = 80,77 km/óra sebességgel képes haladni anélkül, hogy megcsúszna. írásbeli vizsga 1212 4/8 7 pont 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Javítási-értékelési útmutató 4. feladat 15 pont Az alábbi táblázatban egy árufuvarozással foglalkozó vállalat járműállományát és az átlagos napi futásadatait látja: Gépjárműállomány Gi (db) Tehergépjármű teherbírás ri (t/jármű) Napi átlagos öszszes futás Söi (km/jármű) Napi átlagos rakott futás Sri (km/jármű) G1 = 9 r1 = 2 Sö1 = 365 Sr1 = 284 G2 = 15 r2 = 4 Sö2 = 371 Sr2 = 291 G3 = 12 r3 = 6 Sö3 = 296 Sr3 = 202 G4 = 10 r4 = 10

Sö4 = 319 Sr4 = 256 G5 = 11 r5 = 12 Sö5 = 347 Sr5 = 288 G6 = 12 r6 = 16 Sö6 = 387 Sr6 = 299 kd = 58% ⇒ 0,58 (az egész járműállományra vonatkozóan) 1 pont a) Határozza meg az egész járműparkra vonatkozó futáskihasználási tényezőt (f)! b) Határozza meg az egész járműparkra vonatkozó raktömegtonna–kilométer kapacitást (R)! c) Határozza meg az egész járműparkra vonatkozó árutonna–kilométer valós teljesítményt (A)! f= G ⋅ s + G 2 ⋅ s r2 + G 3 ⋅ s r3 + G 4 ⋅ s r4 + G 5 ⋅ s r5 + G 6 ⋅ s r6 ΣG i ⋅ s ri = 1 r1 = ΣG i ⋅ s öi G 1 ⋅ s ö1 + G 2 ⋅ s ö2 + G 3 ⋅ s ö3 + G 4 ⋅ s ö4 + G 5 ⋅ s ö5 + G 6 ⋅ s ö6 a) = 9 ⋅ 284 + 15 ⋅ 291 + 12 ⋅ 202 + 10 ⋅ 256 + 11 ⋅ 288 + 12 ⋅ 299 18661 = = 0,8462 ⇒ 84,62% 9 ⋅ 365 + 15 ⋅ 371 + 12 ⋅ 296 + 10 ⋅ 319 + 11 ⋅ 347 + 12 ⋅ 387 24053 6 pont Az egész járműpark egész napi munkáját figyelembe véve tehát a járművek 84,62 %-ban futnak rakottan

(hasznosan) és 15,81%-ban üresen. 1 pont b) R = ΣG i ⋅ ri ⋅ s öi = 9 ⋅ 2 ⋅ 365 + 15 ⋅ 4 ⋅ 371 + 12 ⋅ 6 ⋅ 296 + 10 ⋅10 ⋅ 319 + 11⋅12 ⋅ 347 + 12 ⋅16 ⋅ 387 = = 202150 rtkm 3 pont Ezzel a járműparkkal egy nap alatt – az aznapi feladatokat figyelembe véve – 202150 raktömegtonna-kilométer kapacitás állítható elő. 1 pont A 2 pont c) k d = ⇒ A = k d ⋅ R = 0,58 ⋅ 202150 = 117247 átkm R A valóságban az összes kapacitásból 117247 árutonna-kilométer teljesítményt állítottak elő. 1 pont írásbeli vizsga 1212 5/8 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Javítási-értékelési útmutató 5. feladat 15 pont Az alábbi táblázatban a Volánbusz Zrt. egyik járműtelepének járműállományát és egy napi futásadatait látja: Gépjárműállomány Gi (db) Autóbusz befogadó képessége bi (fő/jármű) Napi átlagos öszszes futás Söi (km/jármű) Napi átlagos hasznos

futás Sri (km/jármű) 17 46 301 214 11 50 308 233 10 52 266 189 14 54 254 200 6 116 287 221 21 118 298 240 kd = 65% ⇒ 0,65 (az egész járműállományra vonatkozóan) 1 pont a) Határozza meg az egész autóbuszpark futáskihasználási tényezőjét (f)! b) Határozza meg az egész autóbuszpark férőhely–kilométer kapacitását (Fk)! c) Határozza meg az egész autóbuszpark valós utaskilométer teljesítményét (U)! f= G ⋅ s + G 2 ⋅ s r2 + G 3 ⋅ s r3 + G 4 ⋅ s r4 + G 5 ⋅ s r5 + G 6 ⋅ s r6 ΣG i ⋅ s ri = 1 r1 = ΣG i ⋅ s öi G 1 ⋅ s ö1 + G 2 ⋅ s ö2 + G 3 ⋅ s ö3 + G 4 ⋅ s ö4 + G 5 ⋅ s ö5 + G 6 ⋅ s ö6 a) = 17 ⋅ 214 + 11 ⋅ 233 + 10 ⋅ 189 + 14 ⋅ 200 + 6 ⋅ 221 + 21 ⋅ 240 17257 = = 0,7602 ⇒ 76,02% 17 ⋅ 301 + 11 ⋅ 308 + 10 ⋅ 266 + 14 ⋅ 254 + 6 ⋅ 287 + 21 ⋅ 298 22701 6 pont Az egész járműpark futáskihasználási tényezője, vagyis a hasznos és az összes futás aránya 76,02 %. 1 pont

b) Fk = ΣG i ⋅ b i ⋅ s öi = 17 ⋅ 46 ⋅ 301 + 11 ⋅ 50 ⋅ 308 + 10 ⋅ 52 ⋅ 266 + 14 ⋅ 54 ⋅ 254 + + 6 ⋅ 116 ⋅ 287 + 21 ⋅ 118 ⋅ 298 = 1673322 fhkm 3 pont Az autóbuszparkból kihozható maximum, vagyis a kapacitás 1673322 férőhely kilométer. 1 pont c) U = k d ⋅ Fk = 0,65 ⋅1673322 = 1087659,3 utkm 2 pont Az elméleti maximumból (kapacitásból) a valóságban 1087659,3 utaskilométer teljesítményt állított elő a járműpark. 1 pont írásbeli vizsga 1212 6/8 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint Javítási-értékelési útmutató Rövid választ igénylő szöveges feladatok 6. feladat 5 pont Írja be a táblázatba az adott településen áthaladó, illetve a települést érintő európai közúti főútvonal(ak) számát! A település neve Az európai közúti főútvonal(ak) száma Aachen E40 Hamburg E45 Eperjes (Prešov) E50 Constanţa E60 Palermo E90 Catania E45 Poznań

E30 Malmö E20 Le Mans E50 Zaragoza E90 1 pont 1 pont 1 pont 1 pont 1 pont 7. feladat 5 pont Írja be a táblázatba az adott településen áthaladó, illetve a települést érintő másodrendű közúti főútvonal(ak) számát! A település neve A másodrendű főútvonal(ak) száma Visegrád 11 Zirc 82 Balassagyarmat 22 Kalocsa 51 Heves 31 Poroszló 33 Orosháza 47 Enying 64 Szob 12 Zánka 71 írásbeli vizsga 1212 1 pont 1 pont 1 pont 1 pont 1 pont 7/8 2012. május 25 Közlekedési alapismeretek (közlekedés-üzemvitel) emelt szint 8. feladat Javítási-értékelési útmutató 5 pont Írja be a táblázatba az adott településen áthaladó, illetve a települést érintő vasútvonalak menetrendi mezőjének számát! A település neve A menetrendi mező(k) száma Sárvár 20 Kelebia 150 Hajdúszoboszló 100 Salgótarján 81 Bicske 1 Szekszárd 46 Nagykálló 113 Piliscsaba 2 Sárospatak 80 Körmend 21

1 pont 1 pont 1 pont 1 pont 1 pont 9. feladat 5 pont Mi jellemzi a TIR eljárás szerinti árufuvarozást? A TIR eljárás szerint fuvarozott áruk az átmenő vámhivataloknál mentesülnek a behozatali vagy kiviteli vámok és illetékek megfizetésének vagy letétbe helyezésének kötelezettsége alól. 2 pont A TIR-eljárás szerint, zárral ellátott közúti járművekben, járműszerelvényekben vagy szállítótartályokban fuvarozott árukat, általános szabályként az átmenő vámhivatalok nem vonják vámvizsgálat alá. Mindazonáltal, a visszaélések megelőzése céljából, a vámhatóságok kivételesen és különösen szabálytalanság gyanúja esetén, az árukat ezeknél a vámhivataloknál megvizsgálhatják. 3 pont 10. feladat 5 pont Légi árufuvarozás esetén mikor tekintheti a címzett elveszettnek a küldeményt és érvényesítheti ezzel kapcsolatos jogait? A címzett elveszettnek tekintheti a küldeményt és érvényesítheti ezzel

kapcsolatos jogait, ha azt a fuvarozó a szerződésben meghatározott időponttól számított 30 napon belül nem tudja kiszolgáltatni. 5 pont írásbeli vizsga 1212 8/8 2012. május 25
