Informatika | Középiskola » Az alaplap elemei

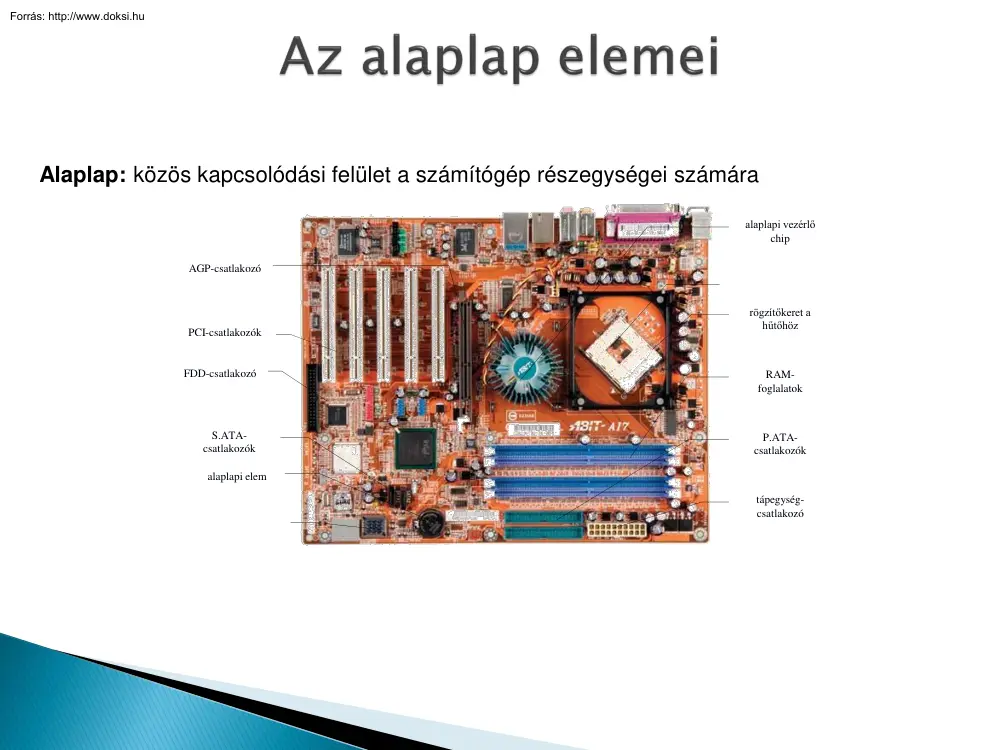

Alaplap: közös kapcsolódási felület a számítógép részegységei számára alaplapi vezérlő chip AGP-csatlakozó PCI-csatlakozók FDD-csatlakozó S.ATAcsatlakozók rögzítőkeret a hűtőhöz RAMfoglalatok P.ATAcsatlakozók alaplapi elem tápegységcsatlakozó Asus - Gigabyte :: BIOSTAR :: - ASRock - Albatron - Mercury - IWILL - Jetway  -   A számítógépet a legtöbb felhasználó saját igényeinek megfelelően alakítja át,vagyis a számára szükséges tartozékokat építi be a gépbe. A szemégyi számítógép nyitott felépítésű, ezáltal a felhasználó igényei szerint állíthatja össze. A kiegésztitő eszközök beépítésére léteznek megfelelő szabványosított csatlakozóhelyek, az aljzatok. A csatlakozók aljzatokbol állnak, amelyekre vezérlőegység vagy maga az eszköz helyezhető. A számítógép az információk cseréjét az áramkörökkel valósítja meg. A kommunikációs út a sín (busz). A sín szerkezete

viszonylag egyszerű: az összes elem összeköthető vezetékekkel, vagy pedig mindegyik ráhelyezhető a sínre. A számítógép a következő három alapvető sínt tartalmazza: >> az adat sínt (data bus) >> a címsínt (adress bus) >> a vezérlősínt (control bus) Az ADATSÍN biztosítja a processzor és a tárak közötti adatcserét. A sínen továbbított adat szóhosszának nem kell megegyeznie a processzor szóhosszával. Az adatnak az adatsínen való továbbításakor a címsín továbbítja a címet vagy annak a tárnak a lokációját,ahová az adatot küldtük. Amikor a számítógép komponense a címsínen felismeri a saját címét,akkor tudja,hogy el kell fogadnia az adatsínen levő adatot.Amikor a processzor adatot kér valamelyik elemtől vagy tárhelytől,akkor címsínen a címtagot,a vezérlősínen pedig a jelet küldi el az elemnek,illetve tárhelynek,hogy az a kért adatot az adatsínen megküldje A CÍMSÍN azoknak a processzor

által generált címeknek az átvitelére szolgál,amelyek megadják a feldolgozáshoz szükséges adatok írására vagy olvasására használt memóriahelyeknek a jellemzőit. A VEZÉRLŐSÍN továbbítja a vezérlő és az ellenőrző jeleket a processzortól a komponensek felé és fordítva.  Portok (soros, párhuzamos, USB) A port nem más mint egyfajta kapu, amire bemeneti kimeneti egységeket egyaránt tehetünk. Soros port:Az adatok rajta keresztül sorba jönnek, azaz bitenként, így bitfolyamról beszélhetünk.Sebessége viszonylag lassú Hozzá szoktuk csatlakoztati a modemet, és régen az egeret iktattuk ehhez a porthoz. Párhuzamos port:Az adat itt több szálon jön végig. Épp ezért nem bit hanem bájt folyam ról beszélhetünk. Sebessége gyorsabb mint a soros porté, ám egyre inkább háttérbe szorul jelentősége.Csatlakoztathatunk hozzá plottert, nyomtatót, scannert stb USB(unioversal serial busz) Egyfajta új technológiávalkialakított soros

buszendszer. Sebessége sokkal gyorsabb az előzőeknél. És hatalmas előnye, hogy a számítógépet nem kell kikapcsolni, úgy lehet az eszközt hozzácsatlakoztatni. (manapság ez van elterjedőben és egyre inkább háttérbeszorítja port társait. USB-re köthetünk nyomtatót, plottert, digitális kamerát. stb A processzor határozza meg a személyi számítógép típusát. A processzor hajtja végre az összes számítási és logikai műveletet, valamint a program egyéb utasításait. A processzor felépítése határozza meg a jellemzőit,amelyek a következők: >> a processzor sebessége >> a processzor szóhossza >> az órajel >> a belső gyorsítójel A processzor két alapvető része Vezérlőegység (CU=Control Unit) értelmezi (dekódolja) a program utasításait, majd előállítja a végrehajtáshoz szükséges vezérlőjeleket. Aritmetikai-logikai egység (ALU) feladata az aritmetikai műveletek (összeadás, kivonás,

szorzás, osztás), valamint logikai műveletek (és, vagy stb.) elvégzése A processzor sebessége az egy másodperc alatt elvégzett millió műveletek száma, azaz a MIPS vagy MFLOPS. MHz-ben vagy GHz-ben fejezzük ki A processzor szóhossza megegyezik a regiszter azon bitjeinek a számával,amelyek a proceszor egyidejűleg bevisz és feldolgoz.    A processzor nem az alaplap tartozéka. Az alaplapon csak a processzor beépítésére szolgáló aljzat található. A műveletrek nagy sebessége következtében a processzor felmelegszik,ezért a hűtésére ventilátort kell rászerelni. Léghűtéses: A processzorra egy hűtőbordát szerelnek, ami elvonja a hőt, erre pedig egy hűtő-ventilátort, ami hűti a hűtőbordát. Ezt nevezik aktív hűtésnek, passzív hűtésnek nevezik azt a fajta hűtést, ha a ventilátort elhagyják a rendszerből. A hűtőborda és a processzor közé szinte mindig hűtőpasztát tesznek, a jobb hőátadás érdekében. Ez

általában alumínium hűtőpaszta Vízhűtéses: Csövekben vizet cirkuláltatnak, és ezt kötik rá a hűteni kívánt alkatrészre. Teljesen halk, emellett igen hatékony, ám kiépítése bonyolult és drága  A tápegység a ház fontos eleme. Megfelelő teljesítményűnek kell lennie,hogy a meglévő és a későbbi bővítés során telepített elemek áramellátását is szavatolhassa. A tápegységen található az áramkörök hűtését biztosító ventilátor is.Váratlan áramkimaradás esetén a számítógép hirtelen leáll,ilyenkor a kikapcsolás nem szabályos,ezért a lemezen levő adatok és a számítógépelemei megsérülnek. Az ilyen károsodás elkerülése érdekében a számítógépet szünetmentes tápegység (UPS) közbeiktatásával kell a villamos hálózatra csatlakoztatni .Ennek a berendezésnek az a feladata ,hogy áramkimaradás esetén bizonyos ideig biztosítsa a számítógép áramellátását. Ez az idő bőven elegendő ahhoz,hogy

lezárjuk a futó programokat,és szabályosan kapcsoljuk ki a gépet
