Művészet | Középiskola » Ábrázoló és művészeti geometria középszintű írásbeli érettségi vizsga, megoldással, 2008

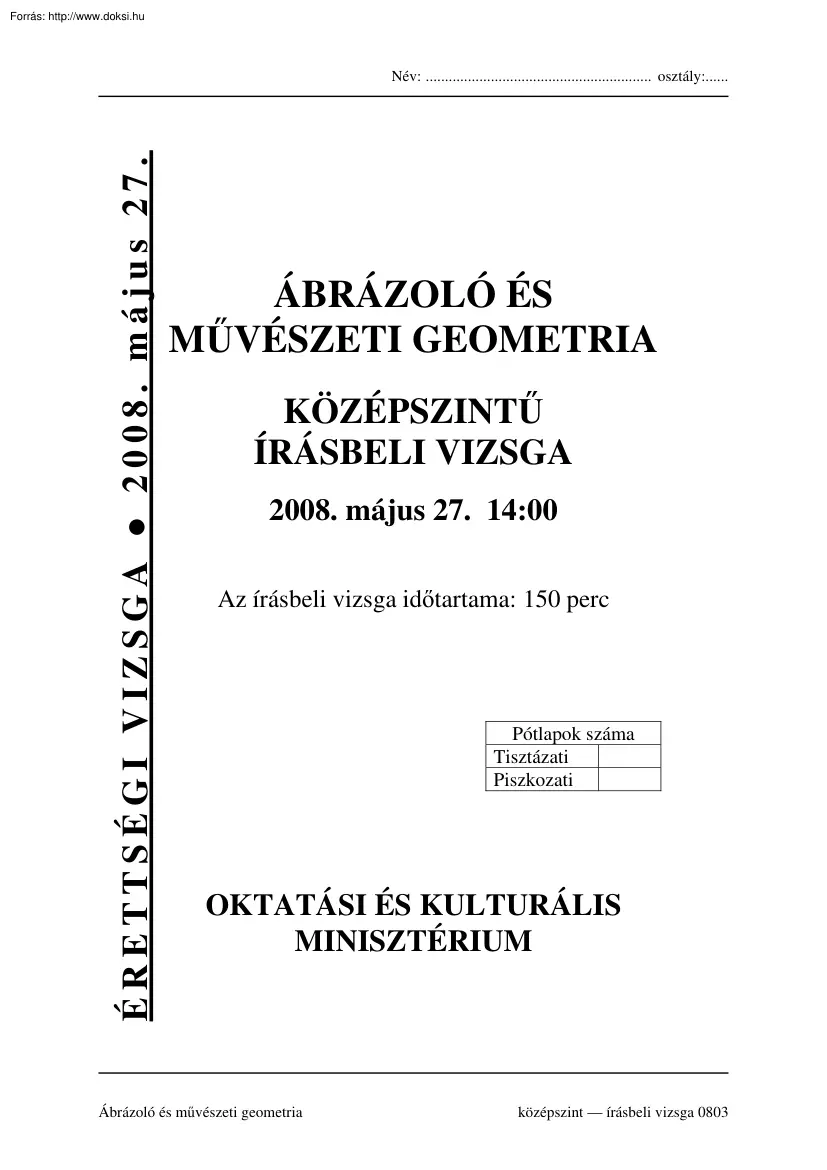

ÉRETTSÉGI VIZSGA 2008. május 27 Név: . osztály: ÁBRÁZOLÓ ÉS MŰVÉSZETI GEOMETRIA KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA 2008. május 27 14:00 Az írásbeli vizsga időtartama: 150 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Ábrázoló és művészeti geometria középszint írásbeli vizsga 0803 Ábrázoló és művészeti geometria középszint Név: . osztály: Fontos tudnivalók A feladatok megoldásának egyértelműen mutatniuk kell a szerkesztés menetét, ezért különösen fontos az átlátható tiszta munka. A végső eredménynél a láthatóság szerint erősítsék meg a vonalakat. A rekonstrukciós témánál a szabadkézzel való rajzolás szemlélete ne térjen el a tárgytól elvártaktól. Mindig figyelembe kell venni, és szem előtt kell tartani a jól értelmezhetőséget. A feladatok megoldási sorrendje tetszőleges 1. feladat: Műelemzés Rajzolja be, hogy hol található az adott képen a horizont és

az enyészpont! Pár szóval írja le, hogy mik a reneszánszkori perspektíva jellemzői, az adott kép esetében! írásbeli vizsga 0803 2/8 2008. május 27 Ábrázoló és művészeti geometria középszint Név: . osztály: 2. feladat: Rekonstrukció Adottak a tárgy vetületei az ábrán. Megadtuk, hogy melyik irányból nézve rajzolja meg a tárgy látványát szabadkézzel, axonometrikus vagy perspektivikus szemlélet szerint. Húzza ki a láthatóságot! Szembenézet Felülnézet írásbeli vizsga 0803 | | Oldalnézet 3/8 2008. május 27 Ábrázoló és művészeti geometria középszint Név: . osztály: 3. feladat: Perspektíva Adott egy térbeli forma három vetülete, valamint a perspektivikus szerkesztés rendszere. Szerkesztendő a megadott vetületek alapján a tárgy perspektív képe, valamint centrális világítás mellett az alapsíkon az árnyék! A lámpa helye és magassága adott L, Lv pontokkal. Erősítse meg a látható éleket!

írásbeli vizsga 0803 4/8 2008. május 27 Ábrázoló és művészeti geometria középszint írásbeli vizsga 0803 Név: . osztály: 5/8 2008. május 27 Ábrázoló és művészeti geometria középszint Név: . osztály: 4. feladat: Axonometria Az ábrákon egy összetett forma vetületeit adtuk meg. Szerkessze meg a tárgy axonometrikus képét a megadott tengelykereszt segítségével! Erősítse meg a látható éleket! írásbeli vizsga 0803 6/8 2008. május 27 Ábrázoló és művészeti geometria középszint Név: . osztály: 5. feladat: Merőleges vetítés Adott egy síklapú test. Adottak továbbá a képsíktengelyek A tárgy az alapsíkon áll Szerkessze meg a harmadik és negyedik vetületét transzformációval a megadott tengelyek segítségével! Tüntesse fel a láthetóságot! írásbeli vizsga 0803 7/8 2008. május 27 Ábrázoló és művészeti geometria középszint Név: . osztály: maximális elért pontszám pontszám 1.

feladat: Műelemzés 10 2. feladat: Rekonstrukció 20 3. feladat: Perspektíva 20 4. feladat: Axonometria 20 5. feladat: Merőleges vetítés 30 ÖSSZESEN 100 dátum javító tanár elért pontszám programba bevitt pontszám Feladatsor dátum dátum javító tanár írásbeli vizsga 0803 jegyző 8/8 2008. május 27 ÉRETTSÉGI VIZSGA 2008. május 27 Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 0803 ÁBRÁZOLÓ ÉS MŰVÉSZETI GEOMETRIA KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 1. feladat: Műelemzés Rajzolja be, hogy hol található az adott képen a horizont és az enyészpont! Pár szóval írja le, hogy mik a reneszánszkori perspektíva jellemzői, az adott kép

esetében! - Az enyészpont megkeresése - A horizont megrajzolása - A reneszánszkori perspektíva ismertetése 3 pont 3 pont 4 pont - Ismerték az egy iránypontos perspektívát. - Tudták, hogy van horizont és ezen található az enyészpont. - Felismerték, hogy a párhuzamos egyenesek egy enyészpontban „találkoznak”. - Tudatosan, az egyre távolabb látható dolgokat egyre kisebbnek ábrázolták. írásbeli vizsga 0803 2/6 2008. május 27 Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 2. feladat: Rekonstrukció Adottak a tárgy vetületei az ábrán. Megadtuk, hogy melyik irányból nézve rajzolja meg a tárgy látványát szabadkézzel, axonometrikus vagy perspektivikus szemlélet szerint. Húzza ki a láthatóságot! Szembenézet Felülnézet | | Oldalnézet - A befoglaló kocka helyes arányainak felrajzolása - Az élek felosztásának jó meghatározása - A tárgy helyes értelmezése és megrajzolása - A

tárgy láthatóságának kihúzása írásbeli vizsga 0803 3/6 5 pont 5 pont 7 pont 3 pont 2008. május 27 Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 3. feladat: Perspektíva Adott egy térbeli forma három vetülete, valamint a perspektivikus szerkesztés rendszere. Szerkesztendő a megadott vetületek alapján a tárgy perspektív képe, valamint centrális világítás mellett az alapsíkon az árnyék! A lámpa helye és magassága adott L, Lv pontokkal. Erősítse meg a látható éleket! - Az alap helyes perspektivikus megszerkesztése - A magassági adatok helyes meghatározása - A forma láthatóságának a kihúzása - A helyes árnyékszerkesztés írásbeli vizsga 0803 4/6 5 pont 5 pont 3 pont 7 pont 2008. május 27 Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 4. feladat: Axonometria Az ábrákon egy összetett forma vetületeit adtuk meg. Szerkessze meg a tárgy

axonometrikus képét a megadott tengelykereszt segítségével! Erősítse meg a látható éleket! - A tengelykereszten az alap helyes felvétele - A magasságok jó meghatározása - A tárgy pontos megszerkesztése - A láthatóság kihúzása írásbeli vizsga 0803 4 pont 6 pont 8 pont 2 pont 5/6 2008. május 27 Ábrázoló és művészeti geometria középszint Javítási-értékelési útmutató 5. feladat: Merőleges vetítés Adott egy síklapú test. Adottak továbbá a képsíktengelyek A tárgy az alapsíkon áll Szerkessze meg a harmadik és negyedik vetületét transzformációval a megadott tengelyek segítségével! Tüntesse fel a láthatóságot! - A harmadik vetület pontjainak megszerkesztése - A vetületi pontok helyes összekötése - A harmadik vetület láthatóságának kihúzása - A negyedik vetület pontjainak megszerkesztése - A vetületi pontok helyes összekötése - A negyedik vetület láthatóságának kihúzása írásbeli vizsga 0803

6/6 9 pont 4 pont 2 pont 9 pont 4 pont 2 pont 2008. május 27
