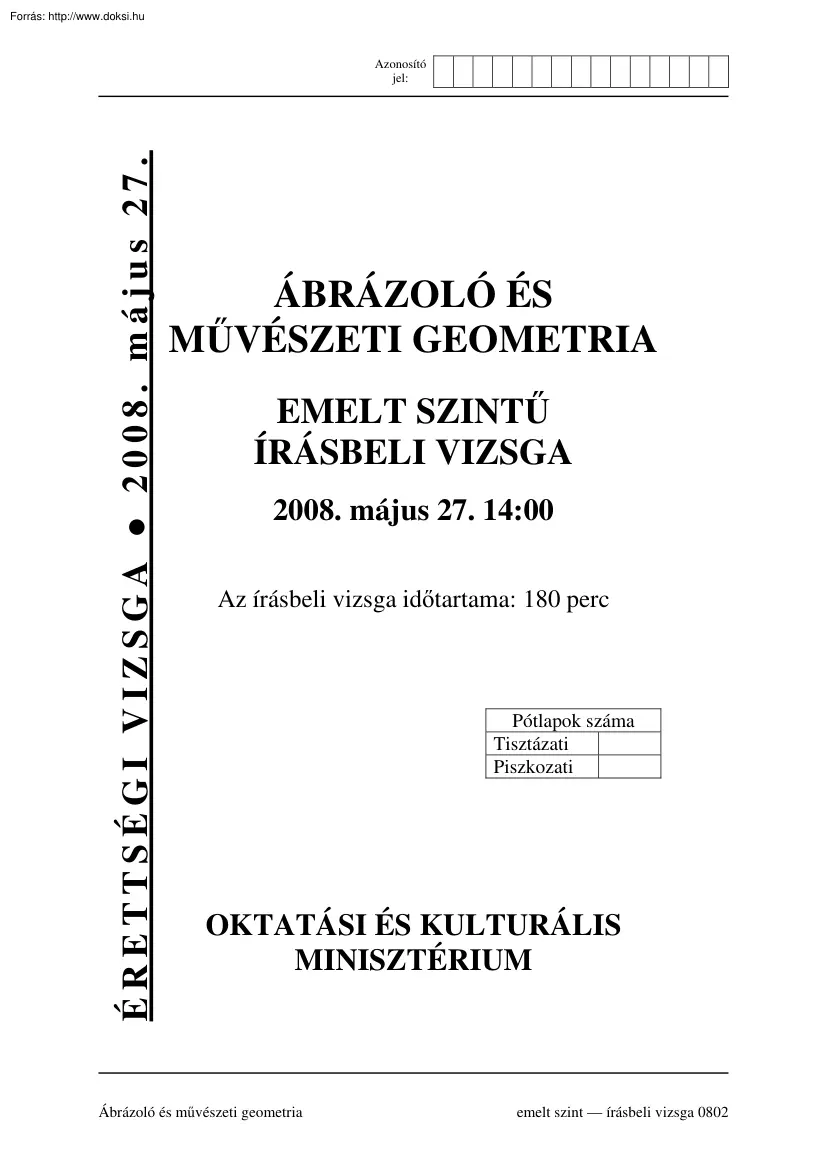

ÉRETTSÉGI VIZSGA 2008. május 27 Azonosító jel: ÁBRÁZOLÓ ÉS MŰVÉSZETI GEOMETRIA EMELT SZINTŰ ÍRÁSBELI VIZSGA 2008. május 27 14:00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Ábrázoló és művészeti geometria emelt szint írásbeli vizsga 0802 Ábrázoló és művészeti geometria emelt szint Azonosító jel: Fontos tudnivalók A feladatok megoldásának egyértelműen mutatniuk kell a szerkesztés menetét, ezért különösen fontos az átlátható tiszta munka. A végső eredménynél a láthatóság szerint erősítsék meg a vonalakat A rekonstrukciós témánál a szabadkézzel való rajzolás szemlélete ne térjen el a tárgytól elvártaktól. Mindig figyelembe kell venni, és szem előtt kell tartani a jól értelmezhetőséget. A feladatok megoldási sorrendje tetszőleges. 1. feladat: Műelemzés Írja le és rajzolja le, hogy hogyan épül fel a reneszánszkori

perspektívaismeret az adott képen! A hiányzó képrészleten be kell rajzolni az ortogonálisokat, a horizontot és az enyészpontot. írásbeli vizsga 0802 2/8 2008. május 27 Ábrázoló és művészeti geometria emelt szint Azonosító jel: 2. feladat: Rekonstrukció Adottak a tárgy vetületei az ábrán. Megadtuk, hogy melyik irányból nézve rajzolja meg a tárgy látványát szabadkézzel, axonometrikus vagy perspektivikus szemlélet szerint írásbeli vizsga 0802 3/8 2008. május 27 Ábrázoló és művészeti geometria emelt szint Azonosító jel: 3. feladat: Perspektíva Adott egy térbeli forma két vetülete, valamint a perspektíva rendszere. Szerkesztendő a forma perspektív képe az alapsíkon keletkező árnyékokkal. Minden adatot kétszerezni kell, kivéve a lámpa magasságát!A lámpa az alapvonalon áll. írásbeli vizsga 0802 4/8 2008. május 27 Ábrázoló és művészeti geometria emelt szint Azonosító jel: L’,Lv’

írásbeli vizsga 0802 5/8 2008. május 27 Ábrázoló és művészeti geometria emelt szint Azonosító jel: 4. feladat: Axonometria Az ábránkon egy „összetett” test vetületeit adtuk meg. Szerkessze meg a tárgy axonometrikus képét a megadott tengelykereszt segítségével! írásbeli vizsga 0802 6/8 2008. május 27 Ábrázoló és művészeti geometria emelt szint Azonosító jel: 5. feladat: Merőleges vetítés Adott egy szabályos, négyzet alapú (A, B, C, D) és M csúcsú gúla, melynek alapsíkja párhuzamos az egyes képsíkkal és csúcsára van állítva, valamint egy trapézlemez (1, 2, 3, 4). Szerkessze meg a gúla és a trapézlemez metszetét! Tüntesse fel a láthatóságot úgy, hogy távolítsa el a gúla alapsíkját! írásbeli vizsga 0802 7/8 2008. május 27 Ábrázoló és művészeti geometria emelt szint Azonosító jel: maximális elért pontszám pontszám 1. feladat: Műelemzés 10 2. feladat: Rekonstrukció 20 3. feladat:

Perspektíva 20 4. feladat: Axonometria 20 5. feladat: Merőleges vetítés 30 ÖSSZESEN 100 dátum javító tanár elért pontszám programba bevitt pontszám Feladatsor dátum dátum javító tanár írásbeli vizsga 0802 jegyző 8/8 2008. május 27 ÉRETTSÉGI VIZSGA 2008. május 27 Ábrázoló és művészeti geometria emelt szint Javítási-értékelési útmutató 0802 ÁBRÁZOLÓ ÉS MŰVÉSZETI GEOMETRIA EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Ábrázoló és művészeti geometria ⎯ emelt szint Javítási-értékelési útmutató 1. feladat: Műelemzés Írja le és rajzolja le, hogy hogyan épül fel a reneszánszkori perspektívaismeret az adott képen! A hiányzó képrészleten be kell rajzolni az ortogonálisokat, a horizontot és az enyészpontot. Az egy iránypontos perspektíva

ismertetése Az ortogonálisok meghatározása A horizont meghatározása Az enyészpont meghatározása írásbeli vizsga 0802 4 pont. 2 pont. 2 pont. 2 pont. 2/8 2008. május 27 Ábrázoló és művészeti geometria ⎯ emelt szint Javítási-értékelési útmutató 2. feladat: Rekonstrukció Adottak a tárgy vetületei az ábrán. Megadtuk, hogy melyik irányból nézve rajzolja meg a tárgy látványát szabadkézzel, axonometrikus vagy perspektivikus szemlélet szerint írásbeli vizsga 0802 3/8 2008. május 27 Ábrázoló és művészeti geometria ⎯ emelt szint A kocka helyes arányainak felrajzolása Az élek felosztásának jó meghatározása A forma helyes értelmezése A forma pontos megrajzolása írásbeli vizsga 0802 Javítási-értékelési útmutató 5 pont. 5 pont. 5 pont. 5 pont. 4/8 2008. május 27 Ábrázoló és művészeti geometria ⎯ emelt szint Javítási-értékelési útmutató 3. feladat: Perspektíva Adott egy térbeli forma

két vetülete, valamint a perspektíva rendszere. Szerkesztendő a forma perspektív képe az alapsíkon keletkező árnyékokkal. Minden adatot kétszerezni kell, kivéve a lámpa magasságát!A lámpa az alapvonalon áll. Az alap helyes perspektivikus megszerkesztése A magassági adatok helyes meghatározása A forma helyes megszerkesztése A lámpa felvétele A helyes árnyékszerkesztés írásbeli vizsga 0802 5/8 4 pont. 5 pont. 5 pont. 2 pont. 4 pont. 2008. május 27 Ábrázoló és művészeti geometria ⎯ emelt szint Javítási-értékelési útmutató 4. feladat: Axonometria Az ábránkon egy „összetett” test vetületeit adtuk meg. Szerkessze meg a tárgy axonometrikus képét a megadott tengelykereszt segítségével! A feladat helyes felvétele A magasságok jó meghatározása A pontos forma szerkesztése A láthatóság kihúzása írásbeli vizsga 0802 4 pont. 6 pont. 8 pont. 2 pont. 6/8 2008. május 27 Ábrázoló és művészeti geometria ⎯

emelt szint Javítási-értékelési útmutató 5. feladat: Merőleges vetítés Adott egy szabályos, négyzet alapú (A, B, C, D) és M csúcsú gúla, melynek alapsíkja párhuzamos az egyes képsíkkal és csúcsára van állítva, valamint egy trapézlemez (1, 2, 3, 4). Szerkessze meg a gúla és a trapézlemez metszetét! Tüntesse fel a láthatóságot úgy, hogy távolítsa el a gúla alapsíkját! írásbeli vizsga 0802 7/8 2008. május 27 Ábrázoló és művészeti geometria ⎯ emelt szint Javítási-értékelési útmutató A feladat helyes felvétele A főegyenes vetületeinek megszerkesztése A teljes metszősík vetületeinek megszerkesztése A gúla és a metszősík közös részének meghatározása Az első vetület láthatóságának jó megrajzolása A második vetület láthatóságának jó megrajzolása írásbeli vizsga 0802 8/8 4 pont. 6 pont. 6 pont. 4 pont. 5 pont. 5 pont. 2008. május 27
