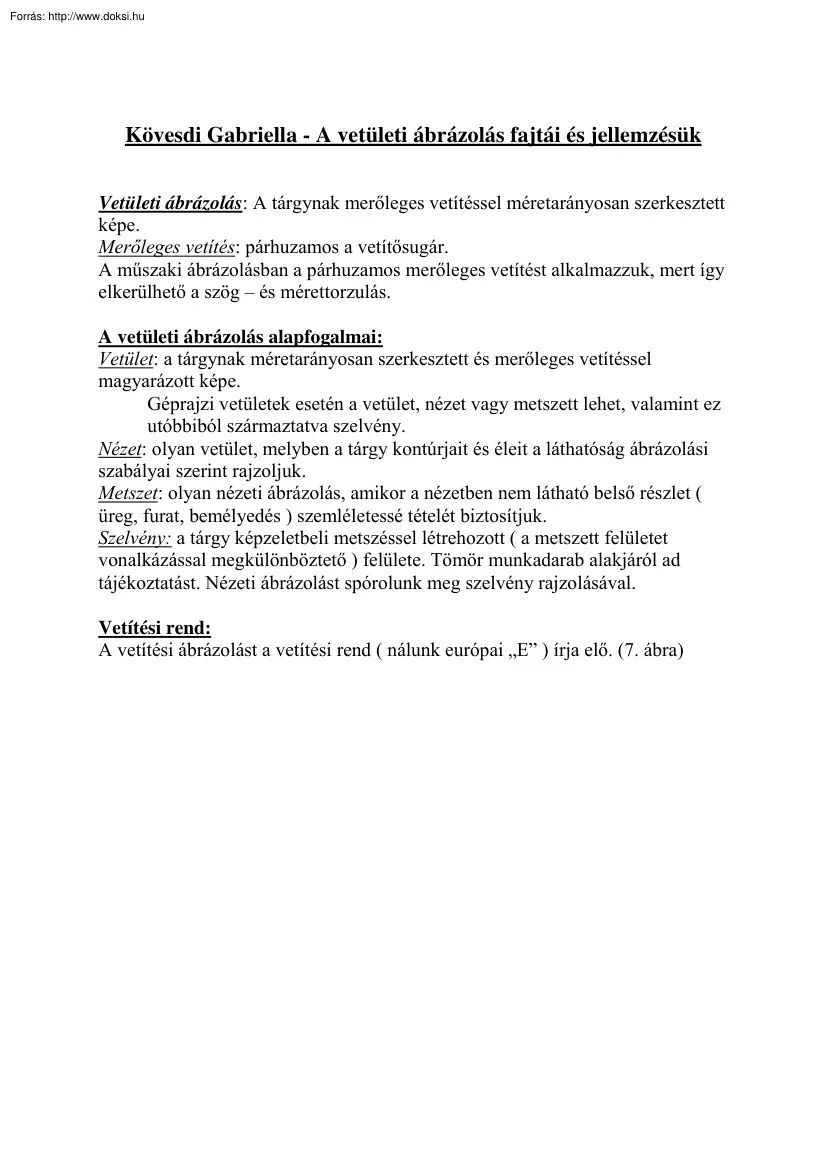

Kövesdi Gabriella - A vetületi ábrázolás fajtái és jellemzésük Vetületi ábrázolás: A tárgynak merőleges vetítéssel méretarányosan szerkesztett képe. Merőleges vetítés: párhuzamos a vetítősugár. A műszaki ábrázolásban a párhuzamos merőleges vetítést alkalmazzuk, mert így elkerülhető a szög – és mérettorzulás. A vetületi ábrázolás alapfogalmai: Vetület: a tárgynak méretarányosan szerkesztett és merőleges vetítéssel magyarázott képe. Géprajzi vetületek esetén a vetület, nézet vagy metszett lehet, valamint ez utóbbiból származtatva szelvény. Nézet: olyan vetület, melyben a tárgy kontúrjait és éleit a láthatóság ábrázolási szabályai szerint rajzoljuk. Metszet: olyan nézeti ábrázolás, amikor a nézetben nem látható belső részlet ( üreg, furat, bemélyedés ) szemléletessé tételét biztosítjuk. Szelvény: a tárgy képzeletbeli metszéssel létrehozott ( a metszett felületet vonalkázással

megkülönböztető ) felülete. Tömör munkadarab alakjáról ad tájékoztatást. Nézeti ábrázolást spórolunk meg szelvény rajzolásával Vetítési rend: A vetítési ábrázolást a vetítési rend ( nálunk európai „E” ) írja elő. (7 ábra) Egy tárgyat általában 3 vetülettel ( nézettel ) ábrázolunk, de 6 lehetőség van: E. elölnézet B. baloldali nézet F. felülnézet J. jobboldali nézet H. hátulnézet A. alulnézet Esetenként további nézetrajzok is szükségesek lehetnek az egyértelmű és elégséges ábrázoláshoz. Vetítéssel a munkaanyag méretei nem változnak meg!! Vetületi ábrázolásnál a vetületi méretnek is pontosnak kell lennie!! A vetületi ábrázolásnak 3 nagy fajtája van: 1. nézeti ábrázolás 2. metszeti ábrázolás 3. félnézet, félmetszet Nézeti ábrázoláskor: o A kontúrokat, látható éleket vastag vonallal o A nem látható éleket vékony szaggatott vonallal o Szimmetrikus tárgyak esetén a tengely (eke)t

vékony pontvonallal rajzoljuk. o Vetületek közti távolság azonos Metszeti ábrázolás: A metszetet úgy kapjuk, hogy a tárgyat egy képzeletbeli síkkal elmetszük, a metszősíktól felénk eső tárgyrészt elhagyjuk, a megmaradó részt a nézeti ábrázolás szabályai szerint lerajzoljuk, a metszett felületeket ferde vonalkázással jelöljük. ( 75 fokos a vonalkázás ) A metszősík helyzetétől függően: 1. hosszmetszet 2. szintmetszet 3. keresztmetszet Félnézet, félmetszet: Egyik oldala olyan mint a nézet, de nincs szaggatott vonal benne. Metszeti rész: a belsejét lehet látni. A nézeti részén a külsejét lehet látni A 8. ábra a hídelem kétféle háromnézetű ábrázolását mutatja, a 9 ábra pedig csonkított kockák nézeti ábrázolása. Az építmény nézeti és axonometrikus képén megfigyelendő a kúp és a henger ábrázolása. (10 ábra)
