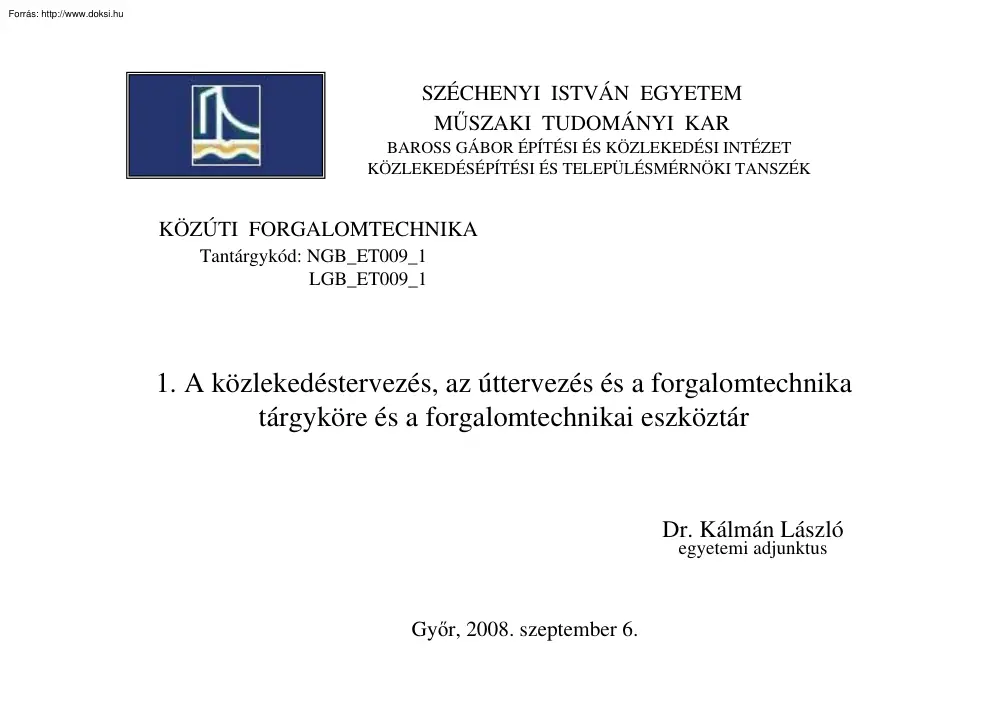

SZÉCHENYI ISTVÁN EGYETEM MŰSZAKI TUDOMÁNYI KAR BAROSS GÁBOR ÉPÍTÉSI ÉS KÖZLEKEDÉSI INTÉZET KÖZLEKEDÉSÉPÍTÉSI ÉS TELEPÜLÉSMÉRNÖKI TANSZÉK KÖZÚTI FORGALOMTECHNIKA Tantárgykód: NGB ET009 1 LGB ET009 1 1. A közlekedéstervezés, az úttervezés és a forgalomtechnika tárgyköre és a forgalomtechnikai eszköztár Dr. Kálmán László egyetemi adjunktus Győr, 2008. szeptember 6 1. A közlekedéstervezés, az úttervezés és a forgalomtechnika tárgyköre és a forgalomtechnikai eszköztár 2 1.1 Közlekedéstervezés A hálózati (közúti, közösségi közlekedési, vasúti, légi, vízi és csővezetékes hálózatok) kapcsolatokkal és azok fejlesztésével foglalkozik. Főbb fogalmak: • • • • • interoperabilitás kombinált szállítás logisztikai láncok közlekedési munkamegosztás a beavatkozások hatásainak hálózati terjedése 3 1.2 Úttervezés Az úthálózat elemeinek - folyópálya szakaszok, közúti

csomópontok és üzemi létesítmények (úgymint üzemanyagtöltő-állomások, gépjárműtelepek, logisztikai központok, határátkelőhelyek, pihenőhelyek, díjszedő állomások, stb.) fejlesztésének, üzemeltetésének és fenntartásának tervezésével foglalkozik. A klasszikus úttervezés az új létesítmények tervezése. 4 1.21 Tervfázisok és azok tartalma 5 1.211 Megvalósíthatósági tanulmány A célok, a körülmények, a kiépítési változatok, az ütemezés, a megvalósítási és üzemeltetési költségek, és hatásvizsgálatok - úgymint a természeti, a környezeti, településszerkezeti, társadalmi, gazdasági és közlekedési hatások feltárása és számszerűsítése. 6 1.212 Műszaki tanulmányterv A lehetséges - főként vonalvezetési és ütemezési - változatok összehasonlítása. Tartalma: • • • • • • • • • • áttekintő térkép M 1:25000, átnézeti helyszínrajz M 1:10000, átnézeti

hossz-szelvény Mh 1:10000 Mv 1:100, mintakeresztszelvények, forgalmi vizsgálat, környezeti hatásvizsgálat, környezetvédelmi terv, költségszámítás, gazdasági hatékonyságvizsgálat, műszaki leírás. Előzetes - geotechnikai, területrendezési, vízügyi, műtárgy és közmű - szakvéleményeken alapul. 7 Átnézeti helyszínrajz A helyszínrajz MICROPISTE úttervező programmal készült. 8 Átnézeti helyszínrajz Példa egy hallgatói rajzfeladatból. 9 Tanulmánytervi (átnézeti) hossz-szelvény A hossz-szelvény MICROPISTE úttervező programmal készült. 10 Tanulmánytervi (átnézeti) hossz-szelvény Példa egy hallgatói rajzfeladatból. 11 Mintakeresztszelvény A mintakeresztszelvény MICROPISTE úttervező programmal készült. 12 Mintakeresztszelvény Példa egy hallgatói rajzfeladatból. 13 1.213 Engedélyezési terv A kiválasztott változat megépítésének hatósági engedélyeztetésére. Kötelező tartalmát

a 8/1970 (XI.13) KPM-ÉVM és a 152/1995 (XII12) Kormányrendelet írja elő, de konkrét tartalmát az engedélyező és a szakhatóságok szabják meg. Az eljárásba bevonandó szakhatóságokat az engedélyező hatóság - ez általában a megyei Közlekedési Felügyelet - írja elő. 14 1.214 Ajánlati (tender) terv Célja, hogy a kivitelezők az adott munkára megalapozott ajánlatot tehessenek. Az építési engedély birtokában a beruházó készítteti el a közbeszerzésről szóló 1995. évi XL törvény és a kötelező tartalmat előíró 1/1996 (II.7) KTM rendelet szerint 15 1.215 Építési (kiviteli vagy kivitelezési) terv Célja, hogy az iratok és rajzok alapján a kivitelező a létesítményt megépíthesse, a beruházó minősíthesse és az engedélyező hatóság üzembe helyezhesse. Tartalma: • az út, a műtárgyak, a vízelvezetés, a közművek, a környezetvédelmi és egyéb létesítmények és a növénytelepítés műszaki tervei • a

területmegszerzést alátámasztó geodéziai (földhivatali) munkarészek (telekosztás, kisajátítás) • kitűzési terv • az időbeni és térbeli organizáció tervei (építésszervezés) • a terelések forgalomtechnikai tervei. 16 Építési terv helyszínrajz (A terv UTK úttervező programmal készült.) 17 Építési terv helyszínrajz a forgalomtechnikai helyszínrajzzal egyesítve 18 Építési terv helyszínrajz a forgalomtechnikai helyszínrajzzal egyesítve 19 Építési terv helyszínrajz Példa egy hallgatói rajzfeladatból. 20 Építési terv hossz-szelvény Az építési terv hossz-szelvény MICROPISTE úttervező programmal készült. 21 Építési terv hossz-szelvény Az építési terv hossz-szelvény UTK úttervező programmal készült. 22 Építési terv hossz-szelvény Példa egy hallgatói rajzfeladatból. 23 Építési keresztszelvény Az építési keresztszelvény MICROPISTE úttervező programmal készült.

24 1.3 Forgalomtechnika A forgalomtechnika a közúti forgalom szabályozásával és irányításával foglalkozik. Gyakorlatilag a forgalomtechnikai eszközökkel közöljük azokat a helyi viselkedési szabályokat, amelyeket általános érvénnyel nem lehet jogszabályba foglalni. A legfontosabbak: • az elsőbbségi viszonyok szabályozása • a forgalomirányítás (jelzőlámpák) • az egyirányúsítás • a behajtási és kanyarodási tilalmak • a korlátozások (sebesség, előzés, behajtás, méret, megállás és várakozás) • forgalomcsillapítás • korlátozott behajtási és lakó-pihenő övezetek • parkolásszabályozás • útdíj-szedés. 25 1.4 A forgalomtechnika eszköztára • közúti jelzések: jelzőtáblák és burkolati jelek • forgalomirányító berendezések (fényjelző készülékek) • sebességcsökkentő eszközök • elkorlátozó készletek (ideiglenes és állandó) • parkolászabályozási és irányítási

eszközök • díjbeszedő rendszerek • forgalomszámláló berendezések • változtatható jelzésképek • intelligens (kombinált) rendszerek. 26 A forgalomtechnikai eszközöket forgalomtechnikai helyszínrajzon jelenítjük meg. A forgalomtechnikai helyszínrajz sajátosságai: • Szokásos méretarány M 1:500, de az M 1:1000 is jól használható. Kényesebb helyeken – sűrű közműbeépítés esetén – M 1:250 méretarány alkalmazása és helyszíni közműfeltárás szükséges (pl. süllyedő oszlopok telepítésénél), mert a közműkezelők rajzos nyilvántartásai – a közműtérképek – megbízhatatlanok. • A forgalomtechnikai eszközöket egyezményes kulcsokkal jelöljük. AutoCAD rajzok esetén célszerű egységes rétegszerkezetet (pl. az elsőbbséget szabályozó összes tábla egy rétegre kerüljön) használni, és a jelzőtáblákat blokként definiálni. • A forgalomtechnikai helyszínrajzot általában nem méretezik, hanem a

méreteket a rajzról olvassák le. A következő oldalakon ilyen forgalomtechnikai helyszínrajzokat láthatunk. 27 Közúti jelzőtáblák megadása a forgalomtechnikai helyszínrajzon A forgalom iránya 28 Közúti jelzések: jelzőtáblák és burkolati jelek 29 Forgalomirányító berendezések (fényjelző készülékek) 30 A forgalomtechnikai kialakítás bemutatása 3 dimenziós ábrázolásban (a 18. és 19 oldalakon bemutatott rajz alapján) 31 Sebességcsökkentő eszközök 32 Elkorlátozó készletek (ideiglenes és állandó) 33 Parkolászabályozási és irányítási eszközök 34 Díjbeszedő rendszerek 35 Forgalomszámláló berendezések 36 Változtatható jelzésképű intelligens rendszerek 37 1.5 A forgalomtechnika jogi megközelítése Más megközelítésben a forgalomtechnika a szigorú jogszabályok gyakorlati alkalmazása. A forgalomtechnikai kialakítás helyességéért az út kezelője - az állami

utakon a Magyar Közút Kht területi igazgatóságai, nagyobb városokban az útkezelő szervezetek, kijelölt útkezelő szervezet hiányában pedig az út tulajdonosa - vagyis önkormányzati utakon a képviselő testület, a közforgalom számára megnyitott magánutakon (pl. benzinkutakon, ipartelepeken) pedig a terület bejegyzett tulajdonosa felelős. Ez a felelősség egyben nagy anyagi kockázatot is jelent: ha pl. ha egy baleset forgalomtechnikai hibából következek be, akkor a kárt a biztosító társaság a kezelőn, illetve a tulajdonoson behajtja. 38 1.51 A forgalomtechnika kialakítására vonatkozó jogszabályok A forgalomtechnikai kialakításra az alábbi fontosabb jogszabályok vonatkoznak: • • • • • a helyi önkormányzatokról szóló 1990. évi LXV törvény a közúti közlekedésről szóló 1988. évi I törvény az 1/1975. (II5) KPM-BM rendelet a közúti közlekedés szabályairól (KRESZ) a 20/1984. (XII21) KM rendelet az utak

forgalomszabályozásáról és a közúti jelzések elhelyezéséről az 5/2004. (I28) GKM rendelet a helyi közutak kezelésének szabályairól 39 1.52 Műszaki előírások és tervezési útmutatók Nem jogszabály, viszont az állami kezelésű utakon kötelező, a többi úton pedig ajánlott a Magyar Útügyi Társaság (MAÚT) tervezési útmutatóinak és műszaki előírásainak betartása is. (Ezek tulajdonképpen közlekedési minisztériumi előírások.) A 2006. májusban érvényes forgalomtechnikai vonatkozású MAÚT előírások listáját mellékeltük Fontos, hogy tájékozódjunk az előírások érvényességéről, mert ezek gyakran változnak. 40 Forgalomtechnikai útügyi előírások 2006. május 8 (MAÚT) 41 1. ÁLTALÁNOS TÉMAKÖR (8 előírás) ÚT 2-0.002:2002 Az Országos Közúti Adatbank működési rendje Országos közutak nyilvántartása. Kettős helyazonosítás ÚT 2-0.007:2003 szabályozása ÚT 2-0.009:2002 Útépítési

adatközlő táblák alkalmazása 2. FORGALOMSZABÁLYOZÁS TÉMAKÖR (57 előírás) ÚT 2-1.101:1982 Közúti vezetőkorlát. Elhelyezési előírások ÚT 2-1.102:1982 Közúti vezetőkorlát. Acél vezetőkorlát ÚT 2-1.102:1998 Közúti vezetőkorlát. Acél vezetőkorlát (Kiegészítés) Útburkolati jelek anyagai. Az útburkolati jelek felhasználói ÚT 2-1.106:2006 követelményei ÚT 2-1.108:1992 Településen átvezető főutak forgalmának csillapítása ÚT 2-1.109:2004 Országos közutak keresztmetszeti forgalmának meghatározása ÚT 2-1.113:2001 Útburkolati jelek tervezése (ÚBJT) ÚT 2-1.113/1M:2005 Útburkolati jelek tervezése (ÚBJT) Közúti jelzőtáblák. A jelzőtáblák megtervezése, alkalmazása és ÚT 2-1.114:2004 elhelyezése Közúti jelzőtáblák. A közúti jelzőtáblák megtervezésének, ÚT 1-1.160:2004 alkalmazásának és elhelyezésének követelményei (JETSZ) Közutak melletti ingatlanok, kiszolgáló létesítmények útcsatlakozása ÚT

2-1.115:2004 ÚT 2-1.118:2005 ÚT 2-1.119:1998 ÚT 2-1.119:1998 ÚT 2-1.120:2003 ÚT 2-1.124/1M:2002 ÚT 2-1.124:2001 ÚT 2-1.124/1M:2002 ÚT 2-1.125:2001 ÚT 2-1.126:2001 ÚT 2-1.127:2001 ÚT 2-1.128:2001 ÚT 2-1.129:2001 ÚT 2-1.130:2001 ÚT 2-1.132:2001 ÚT 2-1.132/1M:2002 ÚT 2-1.134:2001 ÚT 1-1.123:2001 ÚT 2-1.125/1M:2004 ÚT 2-1.129/1M:2004 ÚT 2-1.130/1M:2004 ÚT 2-1.131/1M:2004 ÚT 2-1.131:2002 ÚT 2-1.157:2002 Közutak távlati forgalmának meghatározása előrevetítő módszerrel Közutakon folyó munkák elkorlátozásának és ideiglenes forgalomszabályozásának kézikönyve Közutakon folyó munkák elkorlátozásának és ideiglenes forgalomszabályozásának zsebkönyve Közúti forgalomirányító berendezések. Fényjelző készülékek Közúti jelzőtáblák. A feliratok betűi, számjegyei és írásjelei Közúti jelzőtáblák. A feliratok betűi, számjegyei és írásjelei Közúti jelzőtáblák. A feliratok betűi, számjegyei és írásjelei Közúti

jelzőtáblák. Veszélyt jelző táblák és jelképeik Közúti jelzőtáblák. Áthaladási elsőbbséget szabályozó jelzőtáblák és jelképeik Közúti jelzőtáblák. Tilalmi jelzőtáblák és jelképeik Közúti jelzőtáblák. Utasítást adó jelzőtáblák és jelképeik Közúti jelzőtáblák. Különleges szabályokat jelző táblák és jelképeik Közúti jelzőtáblák. Tájékoztató jelzőtáblák és jelképeik Közúti jelzőtáblák. Kiegészítő jelzőtáblák és jelképeik Közúti jelzőtáblák. Kiegészítő jelzőtáblák és jelképeik Közúti jelzőtáblák. Belső átvilágítású jelzőtáblák és jelképeik A közúti jelzőtáblák műszaki szabályzata (JTSZ) [A 4/2001. (I 31) KöViM r. mell] Közúti jelzőtáblák. Veszélyt jelző tálák és jelképeik Közúti jelzőtáblák. Különleges szabályokat jelző táblák és jelképeik Közúti jelzőtáblák. Tájékoztató jelzőtáblák és jelképeik Közúti jelzőtáblák.

Útbaigazító és utaló jelzőtáblák és jelképeik Közúti jelzőtáblák. Útbaigazító és utaló jelzőtáblák és jelképeik Közúti jelzőtáblák. Az útbaigazító jelzőtáblák megtervezése, alkalmazása és elhelyezése oldal 14 30 12 oldal 20 22 4 32 78 28 60 7 116 17 20 200 72 26 4 924 3 14 16 42 330 42 ÚT 2-1.133:1998 ÚT 2-1.133/1M:2005 ÚT 2-1.137:1998 ÚT 2-1.140:1998 ÚT 2-1.140:1998 ÚT 2-1.150/1M:2002 ÚT 2-1.150/2M:2005 ÚT 2-1.150:2001 ÚT 2-1.150/1M:2002 ÚT 1-1.149:2001 Közúti jelzőtáblák. Idegenforgalmi jelzőtáblák és alkalmazásuk (színes) Közúti jelzőtáblák. Idegenforgalmi jelzőtáblák és alkalmazásuk 1. sz módosítás (2005) Pihenőhelyek és szolgáltató létesítmények telepítése gyorsforgalmi közúthálózat mellé Közterületi információs táblák megtervezése, alkalmazása és elhelyezése Közterületi információs táblák megtervezése, alkalmazása és elhelyezése (színes) Közúti útburkolati

jelek alakja, mérete, színe és elrendezése Közúti útburkolati jelek alakja, mérete, színe és elrendezése Közúti útburkolati jelek alakja, mérete, színe és elrendezése Közúti útburkolati jelek alakja, mérete, színe és elrendezése A közúti útburkolati jelek szabályzata (ÚBJSZ) [A 46/2001. (XII 20) KöViM r. melléklete a 11/2001 (III 13) KöViM r módosításáról] A közúti útelzárás, elkorlátozás és forgalomterelés elemei A közutakon végzett munkák elkorlátozási és forgalombiztonsági ÚT 1-1.145:2001 szabályzata [A 3/2001. (I 31) KöViM r mell] A változtatható jelzéstartalmú közúti jelzőtáblák követelményei ÚT 2-1.153:2000 Közúti jelzőtáblák. Útbaigazító jelzőtáblák megtervezése, ÚT 2-1.157/1M:2004 alkalmazása és elhelyezése Közúti jelzőtárcsa ÚT 2-1.159:2002 Közúti visszatartó rendszerek I. ÚT 2-1.161:2005 A biztonsági korlátok feltartóztatási fokozatai a közutakon A követési távolság

útburkolati jeleinek értelmező táblái ÚT 2-1.162:2005 A külterületi közutak menti fásítás szabályozása a forgalombiztonsági ÚT 2-1.163:2005 szempontok figyelembevételével A jármű- és gyalogosdetektorok alkalmazása ÚT 3-1.117:1995 (14 előírás) 3. TERVEZÉS TÉMAKÖR Közutak tervezése (KTSZ) ÚT 2-1.201:2004 Aszfaltburkolatú útpályaszerkezetek méretezése és megerősítése ÚT 2-1.202:2005 Körforgalmú csomópontok tervezése (A KTSZ kiegészítése) ÚT 2-1.206:2001 Előzési és kapaszkodószakaszok tervezése (A KTSZ kiegészítése) ÚT 2-1.209:2003 124 15 8 66 66 8 5 84 ÚT 2-1.152:2001 ÚT 2-1.210:2005 ÚT 2-1.214:2004 ÚT 2-1.215:2004 ÚT 2-1.217:2002 ÚT 2-1.218:2003 ÚT 2-1.219:2003 ÚT 1-1.204:2003 ÚT 2-1.225:2005 A parkolási létesítmények geometriai tervezése (A KTSZ kiegészítése) Szintbeni közúti csomópontok méretezése és tervezése (A KTSZ kiegészítése) Közutak víztelenítésének tervezése (A KTSZ kiegészítése)

Üzemi létesítmények tervezése. Autópálya-mérnökségek tervezése A településrendezési tervek közúti közlekedési munkarészei. Tartalmi követelmények (A KTSZ kiegészítése) A jelzőlámpás forgalomirányítás tervezése, telepítése és üzemeltetése A Jelzőlámpás Forgalomirányítás Szabályzata (FISZ) [A 41/2003. (VI 20.) GKM r mell] Szintbeni közúti–vasúti átjárók kialakítása. Geometriai kialakítás, pályaszerkezet, víztelenítés, forgalomszabályozás, üzemeltetés 42 20 11 8 15 15 15 42 oldal 144 34 44 20 43 37 48 12 34 60 60 30 43 A közlekedési zaj csökkentése úttervezési módszerekkel ÚT 1-1.301:1981 Közúti közlekedési zaj számítása ÚT 2-1.302:2003 Közúti zajárnyékoló falak. Létesítés és fenntartás ÚT 2-1.303:2006 (7 előírás) 5. SZERKEZETTERVEZÉS TÉMAKÖR (15 előírás) 6. BURKOLATFENNTARTÁS TÉMAKÖR (9 előírás) 7. HÍD- ÉS MŰTÁRGYFENNTARTÁS TÉMAKÖR (3 előírás) 8. TÉLI ÚTÜZEMELTETÉS

TÉMAKÖR (3 előírás) 9. FÖLDMŰVEK TÉMAKÖR (9 előírás) 10. BETON- ÉS KŐBURKOLATOK TÉMAKÖR (11 előírás) 11. ASZFALTBURKOLATOK TÉMAKÖR (16 előírás) 12. HÍD- ÉS MŰTÁRGYÉPÍTÉS TÉMAKÖR (6 előírás) 13. BITUMEN TÉMAKÖR (3 előírás) 14. ÁSVÁNYI ANYAGOK TÉMAKÖR 15. EGYÉB, KÜLÖNLEGES ANYAGOK TÉMAKÖR (7 előírás) (14 útmutató) TERVEZÉSI ÚTMUTATÓK A közúti forgalom csillapítása TÚ. 1 Mélygarázsok tervezése TÚ. 2 Közutakon alkalmazható sebességcsökkentő eszközök TÚ. 3 Közúti zajcsökkentési katalógus TÚ. 4 Helyi közutak keresztmetszeti forgalmának meghatározása TÚ. 5 Közúthálózati elemek kapacitása TÚ. 6 Utak üzemeltetése és fenntartása TÚ. 7 Zajárnyékoló falak helyszíni vizsgálata TÚ. 8 Aszfaltburkolatú útpályaszerkezetek méretezésének segédlete TÚ. 9 Vonalvezetés tervezése, a vízszintes és magassági vonalvezetés TÚ. 10 összehangolása Különszintű csomópontok tervezése (A KTSZ

kiegészítése) TÚ. 11 Mozgáskorlátozottak közlekedését segítő közúti létesítmények TÚ. 12 kialakítása Szintbeni közúti csomópontok tervezése és méretezése (A KTSZ TÚ. 13 kiegészítése) ® Útépítési Szerződések Egységes Műszaki Feltételei USZEF TÚ. 14 46 28 48 oldal 54 54 30 79 22 109 100 20 36 20 57 70 90 527 44 1.6 1.6 Irodalom Irodalom Elmélet: 1. Dr. Koren Csaba: Közlekedéstervezés PMS, Budapest, 1998 2. Fi István: Utak és környezetük tervezése Műegyetemi Kiadó, 2000 3. Adorjányi K. - Hausel I - Kálmán L - Dr Koren Cs: Úttervezés és forgalomtechnika gyakorlat I. és II KTMF; Tankönyvkiadó Budapest, 1981 4. Dr. Koller Sándor: Forgalomtechnika és közlekedéstervezés Műszaki Könyvkiadó, 1986 45
