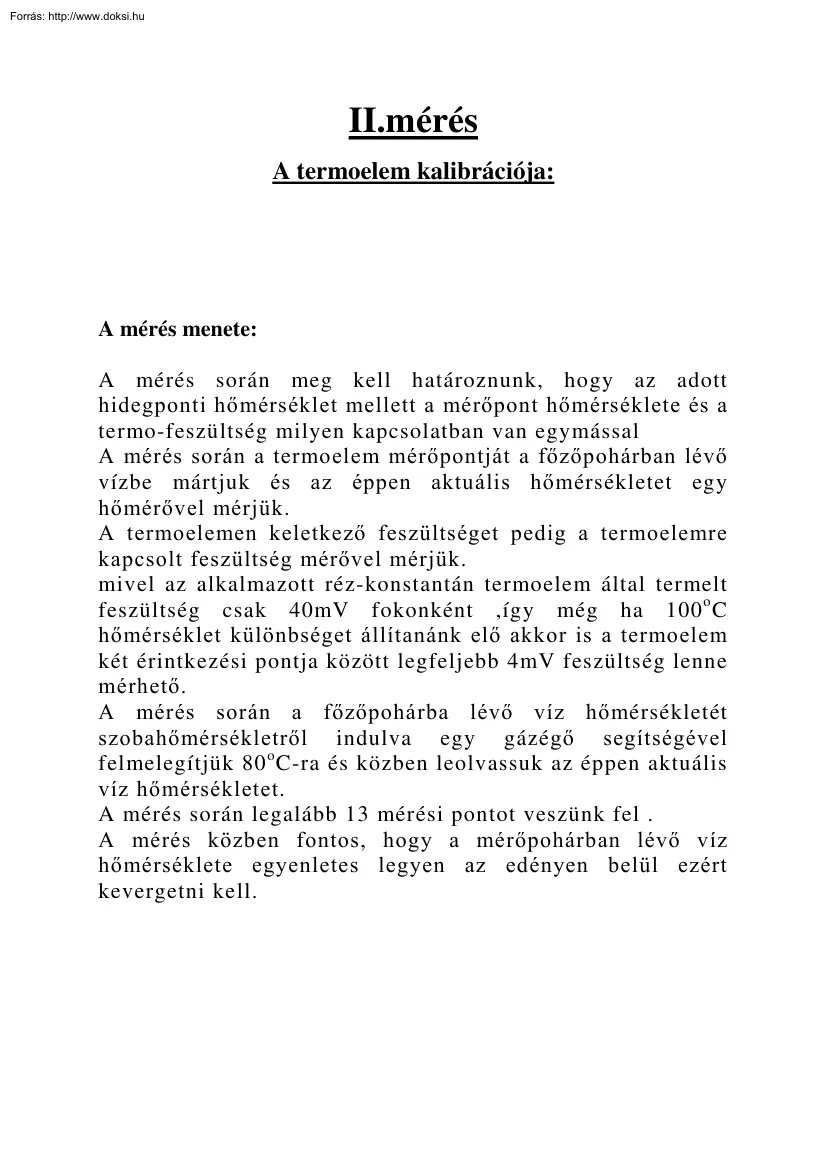

II.mérés A termoelem kalibrációja: A mérés menete: A mérés során meg kell határoznunk, hogy az adott hidegponti hőmérséklet mellett a mérőpont hőmérséklete és a termo-feszültség milyen kapcsolatban van egymással A mérés során a termoelem mérőpontját a főzőpohárban lévő vízbe mártjuk és az éppen aktuális hőmérsékletet egy hőmérővel mérjük. A termoelemen keletkező feszültséget pedig a termoelemre kapcsolt feszültség mérővel mérjük. mivel az alkalmazott réz-konstantán termoelem által termelt feszültség csak 40mV fokonként ,így még ha 100 o C hőmérséklet különbséget állítanánk elő akkor is a termoelem két érintkezési pontja között legfeljebb 4mV feszültség lenne mérhető. A mérés során a főzőpohárba lévő víz hőmérsékletét szobahőmérsékletről indulva egy gázégő segítségével felmelegítjük 80 o C-ra és közben leolvassuk az éppen aktuális víz hőmérsékletet. A mérés során

legalább 13 mérési pontot veszünk fel . A mérés közben fontos, hogy a mérőpohárban lévő víz hőmérséklete egyenletes legyen az edényen belül ezért kevergetni kell. Mérési adatok: U 0, 1 0, 2 0, 3 0, 4 0, 5 0, 6 0, 7 0, 8 [mV] T 30,2 34,0 37,0 42,6 44,6 47,6 52,2 56,2 [C°] 0, 9 1 1, 1 1, 2 1, 3 59,6 63,6 66,2 69,8 72,0 Kiértékelés: U 0, 1 0, 2 0, 3 0, 4 0, 5 0, 6 0, 7 0, 8 0, 9 1 1, 1 1, 2 1, 3 9, 1 1 2 3 4 5 6 7 8 9 10 11 12 13 Σ T 30, 2 34, 0 37, 0 42, 6 44, 6 47, 6 52, 2 56, 2 59, 6 63, 6 66, 2 69, 8 72, 0 675, 6 U² 0, 01 0, 04 0, 09 0, 16 0, 25 0, 36 0, 49 0, 64 0, 81 1 1, 21 1, 44 1, 69 8, 19 T² 912, 04 1156 1369 1814, 76 1989, 16 2265, 76 2724, 84 3158, 44 3552, 16 4044, 96 4382, 44 4872, 04 5184 37425, 6 U*T 3, 02 6, 8 11, 1 17, 04 22, 3 28, 56 36, 54 44, 96 53, 64 63, 6 72, 82 83, 76 93, 6 537, 74 T Feszültség és Hőmérséklet ábrázolása grafikusan 80 70 60 50 40 30 20 10 0 0 0,2 0,4 0,6 0,8 U 1 1,2 1,4 A legjobban

illeszkedő egyenes együtthatóinak meghatározása: a a= ∑ (t ⋅ ⋅Ui) − ata ⋅ Ua i =1 a ∑Ui 2 ⇒ − ata (Uá) i=a a= 537.74 − 13 * 0.7 * 51.96 = 35.6615 8.19 − 13 * 0.7 2 b = tá − a * Uátl = 51.96 − (356615 * 0,7) b = 27.0061o C A kalibrációs egyenes egyenlete: t(u)=aU+b t(u)=35.6615U+270061
