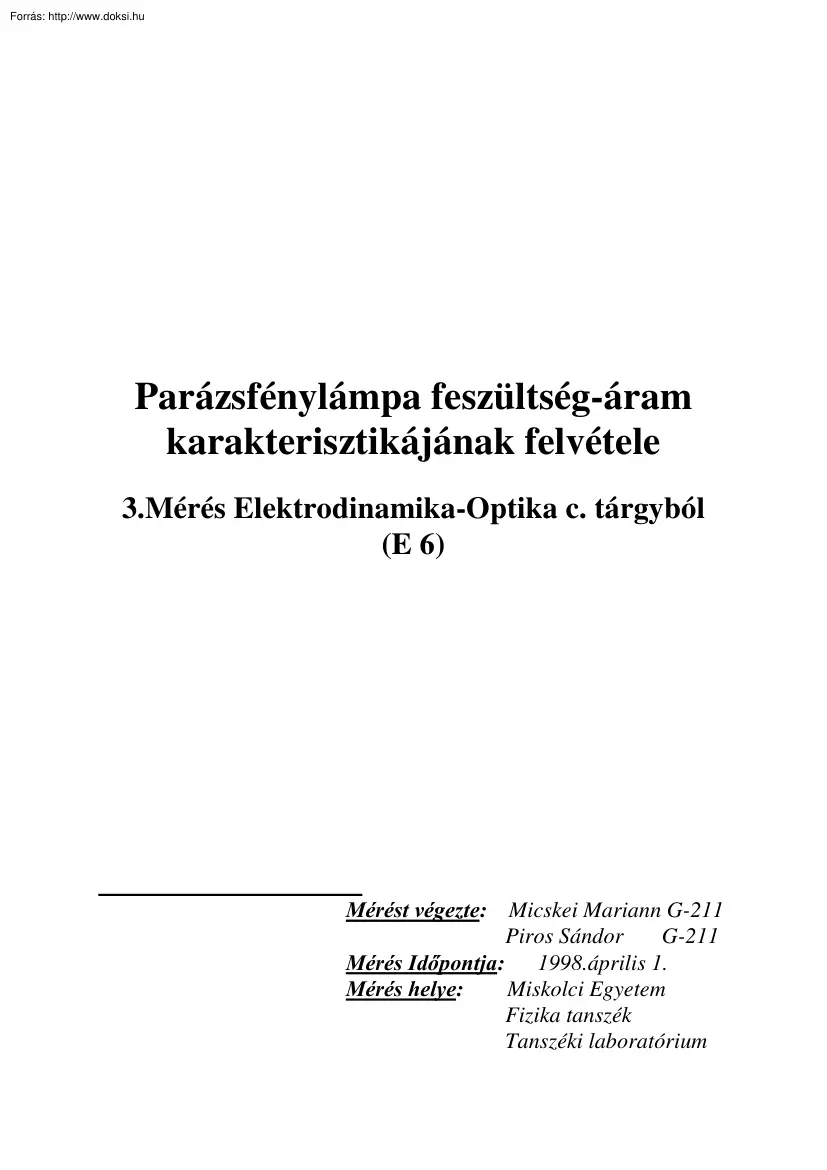

Parázsfénylámpa feszültség-áram karakterisztikájának felvétele 3.Mérés Elektrodinamika-Optika c tárgyból (E 6) Mérést végezte: Micskei Mariann G-211 Piros Sándor G-211 Mérés Időpontja: 1998.április 1 Mérés helye: Miskolci Egyetem Fizika tanszék Tanszéki laboratórium Az Ohm-törvény az R ellenállású kétpólus sarkain lévő U feszültség és a rajta átfolyó I áramerősség közötti összefüggést adja meg. Ha R állandó, akkor I=f(U) függvény lineáris; egyébként nem. Az első estben a kétpólust lineáris (vagy lineáris karakterisztikájú ) kétpólusnak nevezzük. A mérés gyakorlati végrehajtása: Minden mérésnél egy lineáris és egy nem lineáris karakterisztika felvétele a feladat, tehát minden mérőhelyen két különböző típusú ellenállást vizsgálunk. A karakterisztika felvétele az alábbiak szerint történik: Az eszközöket az alábbi vázlat szerint összekapcsoljuk. A potenciométeresen kapcsolt R 0

tolóellenállás csúszóérintkezője és egyik vége között lép fel a csúszóérintkező mozgatásával szabályozható feszültség. Parázsfénylámpa feszültség-áram karakterisztikájának felvétele : Ezek a kétpólusok olyan tulajdonságúak, hogy karakterisztikájuknak van negatív iránytangensű szakasza, mégpedig úgy, hogy az áramerősség nem egyétékű függvénye a feszültségnek. Ezt elkerülendő a kétpólust sorba kapcsoljuk egy megfelelő nagyságú ellenállással és az így összetett kétpólus karakterisztikáját U ö (J) vesszük fel a fenti összeállításban. Ezután külön felvesszük az ellenállás karakterisztikáját U 2 (J). A két karakterisztikából megszerkeszthető a mérni kívánt kétpólus karakterisztikája, ugyanis : U ö (J)=U k(J)+U c (J) -ból Uk(J)=U ö (J)-U R (J) . 1. Sorszám 2. U U skálaosztás méréshatár 1 2 3 4 5 6 7 8 9 10 11 13,00 25,70 38,70 51,50 65,00 77,20 90,00 103,50 116,50 129,00 141,80 1. 2.

Sorszám 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 3. 3. U U skálaosztás méréshatár 56,00 59,30 62,80 65,80 68,50 71,00 73,80 76,30 79,00 81,50 84,00 82,50 80,60 78,30 76,90 73,10 70,20 67,30 64,00 61,00 57,10 4. U [V] 5. I I skálaosztás méréshatár 390,00 771,00 1 161,00 1 545,00 1 950,00 2 316,00 2 700,00 3 105,00 3 495,00 3 870,00 4 254,00 10,00 20,00 30,00 40,00 50,00 60,00 70,00 80,00 90,00 100,00 110,00 4. 5. U [V] 16 800,00 17 790,00 18 840,00 19 740,00 20 550,00 21 300,00 22 140,00 22 890,00 23 700,00 24 450,00 25 200,00 24 750,00 24 180,00 23 490,00 23 070,00 21 930,00 21 060,00 20 190,00 19 200,00 18 300,00 17 130,00 6. 6. I I skálaosztás méréshatár 10,00 20,00 30,00 40,00 50,00 60,00 70,00 80,00 90,00 100,00 110,00 100,00 90,00 80,00 70,00 60,00 50,00 40,00 30,00 20,00 10,00 7. 8. I [A] R=U/I [Ω] 0,15 0,30 0,45 0,60 0,75 0,90 1,05 1,20 1,35 1,50 1,65 2 600,00 2 570,00 2 580,00 2 575,00 2 600,00 2 573,33 2 571,43 2 587,50 2

588,89 2 580,00 2 578,18 7. 8. I [A] R=U/I [Ω] 0,15 0,30 0,45 0,60 0,75 0,90 1,05 1,20 1,35 1,50 1,65 1,50 1,35 1,20 1,05 0,90 0,75 0,60 0,45 0,30 0,15 112 000,00 59 300,00 41 866,67 32 900,00 27 400,00 23 666,67 21 085,71 19 075,00 17 555,56 16 300,00 15 272,73 16 500,00 17 911,11 19 575,00 21 971,43 24 366,67 28 080,00 33 650,00 42 666,67 61 000,00 114 200,00
