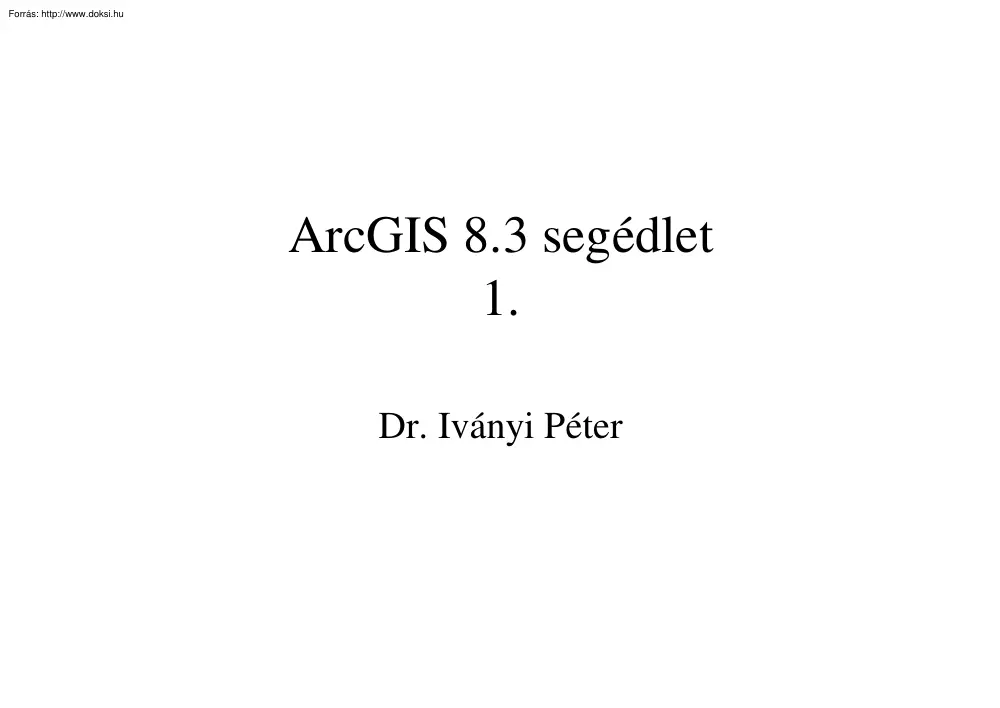

ArcGIS 8.3 segédlet 1. Dr. Iványi Péter Megjegyzés Ezek a segédletek a Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar, Műszaki Informatikai Tanszékén oktatott Térinformatika tantárgyhoz készültek. A segédletek az ArcGIS 83 program megismeréséhez és használatának elsajátításához készültek. A segédletekkel kapcsolatban két nagyon fontos dolgot kell megjegyezni: -Az ArcGIS program egy nagy tudású, bonyolult program és a segédletek nem ismertetik minden aspektusát. Körülbelül egy alap illetve közepes szintű ismeret szerezhető a segédletekből -A program nyelve angol, így az angol nyelv ismerete fontos. Ugyanakkor, hogy az angolul nem tudó hallgatók is el tudják sajátítani a program használatát, a segédletekben az angol nyelvű szöveg és fordítása is szerepel. Az angol szövegek ilyen kék színnel vannak kiszedve FONTOS: a segédletek átolvasása, átnézése nem helyettesíti a gyakorlatokon való részvételt.

Tartalomjegyzék • • • • • • • Bevezetés ArcCatalog kezelése Adatok Térképek megjelenítése, ArcMap program Navigálás Keresés Egyéb Fő programok • ArcCatalog – Térkép, adatbázis, file, könyvtár kezelés • ArcMap – Térképek szerkesztése, analízise; Papír térkép készítés • ArcToolbox – Adat import/export, térkép vetítési rendszer és koordináta rendszer definiálása ArcCatalog ArcMap ArcToolbox ArcCatalog felhasználói felület menü Ikon menü Katalógus panel: Adat források, könyvtárak, adatbázisok Választott tartalom panel (Tartalom panel) Adatforrás választása A katalógus panel fa struktúrában tartalmazza a könyvtárakat adatbázisokat, vagyis az adatforrásokat. A kis plusz jelre kattintva lehet megnyitni egy könyvtárat vagy adatbázist. A program csak azokat a file-okat mutatja, amelyeket az ArcMap program kezelni tud: -Adatbázisok -Térképek -Fóliák -Stb. Gyorsított

választás Az ikon kiválasztásával az alábbi dialógus ablak jelenik meg mellyel egy könyvtárat vehetünk fel (csatlakoztathatunk) a meghajtók közé így a könyvtár tartalma gyorsabban érhető el. Az eredmény a következő oldalon látható. Gyorsított választás eredménye A csatlakoztatott könyvtárból gyorsabban lehet elérni az adatokat A kiválasztott könyvtár tartalma a Tartalom panelben látható. A tartalom panel nem csak a file-ok nevét hanem a típusát is megjeleníti: -Folder: könyvtár -Map Document: térkép -Layer: Fólia Tartalom megjelenítése 1. „Részletes” (Details) tartalom megjelenítési mód ikonja, illetve az eredmény. Tartalom megjelenítése 2. „Kis kép” (Thumbnails) megjelenítési mód ikonja, illetve az eredmény. Tartalom megjelenítése 3. „Lista” (Lists) megjelenítési mód ikonja, illetve az eredmény. Tartalom megjelenítése 4. „Ikon” (Large icon) megjelenítési mód ikonja, illetve az

eredmény. Geoadatbázis 1. Az ArcMap program geoadatbázisokban tárolja a térbeli és „nem térbeli” adatokat. Geoadatbázis 2. A geoadatbázison belül adathalmazokat (Dataset) lehet elkülöníteni. Geoadatbázis 3. A geoadatbázis adathalmazaiban adatosztályok (Feature Class) vannak. („Adatbázis” nyelven ez egy adattáblának felel meg) Az adatosztályoknak van típusa, a szerint, hogy az osztályba tartozó térbeli objektumok milyenek, például: pontok (nodes), vonalak (arc), polygonok (polygon). A típus a név és egy aláhúzás karakter után következik, például „parcels polygon” Adatosztályok 1. Az adatosztályok is megjeleníthetőek különbözőképpen, például ikonokkal, ahol az ikon a térbeli objektum típusát is reprezentálja. pontok polygon vonalak Illetve kis képek formájában, ahol a kép az összes térbeli objektumot megmutatja. Adatosztályok 2. Egy adatosztálynak többféle nézete van a tartalom panelben,

pontosabban három: Tartalom (Contents), gyors nézet (Preview), meta adat (Metadata). Megjelenítés 1. Egy kis kitérő!!! A tartalom nem mindig jelenik meg, hanem csak egy helyettesítő kép. Megjelenítés 2. Ha átváltunk a „Gyors nézet” (Preview) fülre, akkor jól látható a tartalom. Ha ezt a tartalmat a „Contents” ablakban is szeretnénk látni, akkor egy képet kell generálni ennek az ikonnak a választásával. Megjelenítés 3. Az eredmény itt látható, vagyis a „Contents” ablakban is látható képi formában a tartalom. Megjelenítés 4. Gyors nézet (Preview) módban nem csak grafikusan, hanem táblázatosan is meg lehet tekinteni az adatokat. Ehhez az ablak alsó részén levő opciót kell választani. Megjelenítés 5. Például az utca (street arc) adatosztály táblázatos formája látható az alábbi képen. Meta adat 1. Az ArcCatalog program lehetővé teszi, hogy az adatbázishoz illetve elemeihez tartozó meta adatokat

is megjelenítsük. A meta adatok a geoadatbázis (térbeli és egyéb) adatainak „magasabb” szintű leírását tartalmazzák. Így a meta adatok tartalmazhatnak egy általános leírást, információt arról hogy ki készítette és mikor, milyen körülmények között, stb. Ez a rész található a leírás (Description) rész alatt Meta adat 2. A meta adatok szintén információt tartalmaznak az adatok koordináta rendszeréről, vetítési módjáról vagyis a térbeli (Spatial) elhelyezkedésről. Az alábbi képen az utcák (street) adatai az 1983-as Észak Amerikai koordináta rendszerben vannak és a „PCS Transverse Mercator” vetítési rendszerrel vannak a síkba leképezve. Meta adat 3. Szintén térbeli meta adat az adatokat befoglaló terület koordinátái. Meta adat 4. A geoadatbázis nem csak térbeli információt tartalmaz, hanem hozzárendelt adatokat (Attributes) is. Például utcák (street) esetén az adatbázis tartalmazza az utca nevét

(Name), hosszát (Shape length), illetve típusát (Type). Hogy az adatbázisban melyik mező melyik információt jelenti az előbb említettek közül azt is megadja az adatbázis meta adat része. A meta adatok azt is leírhatják, hogy egy adatbázis mezőben melyek az érvényes adatok, például a típust integer számok adják meg (bár ez most nem látható a képen). Meta adat 5. A meta adatok formátumát, illetve stílusát is meg lehet változtatni. Többféle formátum létezik, melyek közül az XML formátum látható a képen. Meta adatok módosítása 1. Extra információ: A meta adatok módosítására az alábbi ikonok használhatóak. Meta adatok módosítása 2. Extra információ : Ez az ablak jelenik meg a meta adatok szerkesztésére. A kötelező elemek a REQUIRED szóval vannak jelölve. Nem véletlen hogy ennyi kitöltendő mező van Egy valós probléma esetén nagyon fontosak ezek az információk (Ezek az adatok nem gyakran kellenek de akkor

nagyon. J ) Térkép megnyitása 1. Dupla kattintás a térképre (Map Document) az ArcCatalog programban elindítja az ArcMap programot és megnyitja a térképet. Helyezzük el a két programot úgy, hogy az ArcCatalog programnak a Katalógus panel része látható legyen. Ez később fontos lesz, amikor adatokat adunk egy új térképhez. Térkép megnyitása 2. Az alábbi ikonra kattintva is elindítható az ArcMap program. Ezen kívül a Start menüből is elindítható a program Az alábbi ikon az ArcToolbox programot indítja el. Térkép megnyitása 2. Az újonnan megnyitott ArcMap program így néz ki. Lehet -új térképet létrehozni -új térképet létrehozni egy már letező formátum alapján, vagy -egy létező térképet megnyitni. ArcMap felhasználói felület Menü Ikon menü Alsó ikon menü Adatok, fóliák Megjelenítő ablak Ugyanaz mint a Powerpoint programban, feliratozásra, a feliratok színének, formájának megváltoztatása, illetve

különböző alakzatok rajzolására alkalmas eszközök találhatók itt. Ezek a szövegek és rajzok nem lesznek a térkép részei. Úgy érdemes elképzelni, mintha ezek egy a térképre fektetett átlátszó lapra kerülnének, vagyis látszanak a térkép felett, de annak nem részei. Fóliák Leegyszerüsítve a helyzetet egy térkép fóliákból áll, melyek az adatbázisban tárolt adatokra hivatkoznak. Egy fólia csak hivatkozik az adatokra és nem tárolja azokat!!! Így ha egy adatot módosítunk akkor a módosítás minden hivatkozó fólián azonnal megjelenik. A fóliák a szerkesztő ablak bal oldalán láthatók egy fa struktúrában. A „térkép” neve jelen esetben: Layers Ezen térképen három fólia van: -Épületek (buildings point) -Utcák (street arc) -Parkok (parks polygon) A fólián megjelenő objektumok színei vagy alakzatai is láthatók. E jelek és színek „ki-” és „bekapcsolhatók” ha a kis minusz vagy a plusz jelre kattintunk a

fólia neve mellett. A fóliák melletti kis pipa jel azt jelképezi, hogy a fólia be van kapcsolva, vagyis a fólia objektumai is láthatók a megjelenítő ablakban. Ha a pipa jel nincs a fólia neve mellett akkor a fólia kikapcsolt állapotban van. Navigálás a térképen 1. Az ikon menük nem csak a menü sorban jelenhetnek meg, hanem „lebeghetnek” is. A „Tools” menü használható a navigálásra. Talán ezt a menüt használjuk a leggyakrabban így alapos megismerése nagyon fontos! Az ikon, aminek a szimbóluma a nagyító egy plusz jellel, használható nagyításra vagyis befelé zoomolásra. Ha egyet kattintunk a jobb oldali egér gombbal a térképen, akkor az egér aktuális pozíciója körüli részt felnagyítja egy lépésben. Ha egy adott regiót akarunk kinagyítani, akkor a regió valamelyik sarok pontja felett nyomjuk le a jobb oldali egér gombot (de ne engedjük fel) és húzzuk az egeret a regió másik sarokpontja felé, majd ha elértük a

másik sarokpontot akkor engedjük fel az egér gombot. Navigálás a térképen 2. Ha az ikont a nagyítóval és egy minusz jellel választjuk, akkor kicsinyíteni tudjuk a térképet, illetve kifelé tudunk zoomolni. Egy példa látható a képen. Navigálás a térképen 3. A térkép közepe felé lehet egy lépést nagyítani vagy kicsinyíteni az alábbi két ikonnal. Navigálás a térképen 4. A kéz ikon használható a térképen való vízszintes illetve függőleges mozgásra. Ezt „panning”-nek is szokták nevezni. Navigálás a térképen 5. Az aktulis nagyítás mértéke természetesen számszerűen is leolvasható, vagy beállítható a fenti helyen. A földgömb ikon egy olyan nézetet állít be, amelyen az összes látható objektum megjelenik. (AutoCAD-ben ez a „nagyitas” „minden” parancsnak felel meg.) Ez látható a képen. A balra és jobbra mutató kék nyilakkal a különböző (már „létrehozott”) nézetek között lehet

mozogni visszafelé vagy előre. Azonosítás 1. Bizonyos esetekben szükség lehet valamilyen térképi objektum azonosítására (Identify). - Első lépésként a kék körben elhelyezkedő „i” betűs ikont kell választani. -Az egér kurzor átvált a képen látható alakra. Ez jelzi, hogy a program azonosítás módban van. -Válasszuk ki az objektumot. Kattintsunk rá az egérrel. -Folytatás a következő oldalon. Azonosítás 2. Az objektum kiválasztása után egy dialógus ablak jelenik meg. Az ablak megmutatja a hozzárendelt adatokat (attributes). Jelen esetben, a választott lila kör egy könyvtár (Public Library) ahogy ezt a név (Name) mező is mutatja. További mezők: -FID 1: Mező azonosító az adattáblában -Shape: Alak, ahol a „point” szó egy pontot jelent, hiszen az épület pontszerű -NAME: az objektum neve -MAINTENANCE-ID: karbantartási azonosító Azonosítás 3. Egy másik példa, ahol egy utca (street) lett kiválasztva. Az utca

adatai: -FID 1: Mező azonosító az adattáblában -Shape: Az objektum alakja: vonalsor, több vonalból álló alakzat (Polyline) -Name: Az utca neve, jelen esetben „Lime” -Shape length: Az objektum, utca, hossza -Type: Az objektum típusa Azonosítás és keresés A látcsövet jelképező ikon választásával keresést tudunk elindítani. A keresés paramétereit egy dialógus ablakban lehet megadni. Mit keresünk? Milyen fóliákon, (adattáblában) keresünk? A fólia adatainak melyik mezőiben keresünk? Keresés indítása Keresés 1. Megadható hogy a keresés milyen fóliákon (adattáblában) történjen. Ez a választás látható a fenti képen A választási lehetőségek: -Visible layers: Látható vagy bekapcsolt fóliák -Selectable layers: Választható fóliák -All layers: Összes fólia az aktuális térkép komponensen (data frame). (A térkép komponensekre később még visszatérünk) -All layers in all data frames: Az összes fólia az összes

térkép komponensen -A lista többi eleme az összes térkép komponens összes fóliáit tartalmazza, egyesével. Például: -buildings point -street arc -Stb Keresés 2. Ha szeretnénk befolyásolni, hogy a fólia (adattábla) mely mezőiben keressünk az alábbi lehetőségeink vannak: -All fields: Minden mezőben -In fields: Csak a választott mezőben keresünk. A lista felsorolja az összes fólia összes mezőjét és ezekből választhatunk egyet Például a képen látható listában a Shape length mező csak a street arc fóliában szerepel míg a PARKS-ID mező csak a parks polygon fóliában szerepel. -A harmadik opciót nem tárgyaljuk most. Keresési példa 1. Ha a térképen a városházát keressük (angolul city hall) akkor a jobb oldalon látható beállításokat érdemes elvégezni. -Amit keresünk: city hall -A fólia (adattábla) amiben keresünk: buildings point -A fólia minden mezőjében keresünk. A Find gomb megnyomása után a dialógus ablak

alső részén megjelenik a keresés eredménye mint egy lista. A lista megadja a talált mező értékét (Value), hogy melyik fólián (Layer) találtuk meg az objektumot és hogy melyik mezőben (Field). Keresési példa 2. A talált objektumok listájából ha kiválasztunk egyet (rákattintunk a jobb oldali egér gombbal), akkor a következő lehetőségeink vannak: -Flash feature: Az objektum kiemelése egy rövid időre (villogtatása) - Zoom to feature(s): Ránagyítunk, rázoomolunk a kiválasztott objektumokra - Identify feature(s): Azonosítsuk a választott objektumokat - Set Bookmark: Tároljuk az aktuális választást egy könyjelzővel (ahova késöbb könnyű visszatérni) - Select feature(s): Az objektumokat kiválasztja (Ez egy másik kiválasztási állapot, amire még visszatérünk.) - Unselect feature(s): Az objektumok kiválasztását megszünteti Keresési példa 3. A „Zoom to feature” opció választása után a jobb oldali képet kapjuk. Amint

látható ránagyítottunk „valamire”, de nem könnyű eldönteni hogy a három alakzat közül melyik a városháza. Ennek eldöntésére több lehetőség is van. Keresési példa 4. Az egyik lehetőség az alakzat beazonosítására, hogy a bal oldali, fólia panelben megkeressük az alakzatot. Ha egyedi az alakzat, akkor egyértelmű a választás, de meg kell jegyezni, hogy előfordulhat az is, hogy az alakzat nem csak egy objektumot jelöl hanem többet is. Ekkor használható például a következő oldalon bemutatott technika. Keresési példa 5. Nem csak rá lehet nagyítani, zoomolni a megtalált objektumokra, hanem vagy felvillantjuk az objektumot a „Flash feature” opcióval vagy pedig kiválasztjuk. A kiválasztás előtt. A kiválasztás után Látható, hogy egy világos kék színű pontot tesz az objektumra. Ez jelzi, hogy az objektum kiválasztott állapotban van. Keresési példa 6. A keresett objektumot azonosíthatjuk is. Ez ugyanazt jelenti,

mint az alábbi ikon használata Keresési példa 7. Az azonosítás eredménye látható az alábbi képen. Keresési példa 8. A keresés eredményéből választott objektumok nézetéhez egy könyvjelző (bookmark) rendelhető a „Set Bookmark” opció választásával. Az eltárolt könyvjelző a menüből érhető el: View => Bookmarks A menüből is lehetőség van könyvjelző létrehozására (Create) vagy managel-ésére (Manage). A vonal alatti elemek a létrehozott könyvjelzők. Keresési példa 9. A keresett szöveg lehet rész szó, egy betű vagy egy betű halmaz. A bal oldali képen minden iskolát (school) szeretnénk kikeresni az épületek (buildings point) közül. Két ilyen épület is található a térképen. Több objektum kiválasztása ugyanúgy történik mint a Windows Explorer-ben. -Egy sor, egymás utáni objektum kiválasztása esetén válasszuk ki a sor első objektumát, majd a sor utolsó objektumát úgy válasszuk ki, hogy a

„Shift” gombot is nyomva tartjuk az utolsó elem választásánál. -Több különálló, nem egymás utáni objektum választása esetén az első objektum kiválasztása után, minden további objektum választásánál a „Ctrl” gombot kell nyomva tartani. Keresési példa 10. Több kiválasztott objektum azonosítása esetén a dialógus ablak, az összes objektum paramétereit is kilistázza. Keresési példa 11. Egy másik példa. Minden olyan épületet meg szeretnénk keresni, amelyek nevében előfordul a „po” karakterlánc. Az eredményeknél jól látható, hogy nem folytonos választás is lehetséges (a „Ctrl” gomb használatával, lásd előző oldalak). A kiválasztott objektumok jól láthatók a jobb oldali ábrán. Távolságmérés A távolságméréshez ezt az ikont válasszuk. Az egér kurzor ennek hatására átvált a képen látható alakra. Távolságmérés, példa Ebben a példában meg akarjuk mérni a posta (Post Office)

és a rendőr főkapitányság (Police Headquarter) közötti távolságot. (A mérés nem lesz pontos, csak közelítő!) -Kattintsunk a posta objektumot jelölő alakzatra. - Mozgassuk az egér kurzort a rendőr főkapitányság alakzatra. - Ha csak ezt távolságot akarjuk megmérni akkor kattintsunk kétszer az alakzatra. A két pont közötti távolság itt jelenik meg. Először az aktuális szegmens hossza (Segment) majd a teljes hossz (összes szegmens hossza) (Total). - Ha folytatjuk a mérést és további pontok közötti távolságot akarunk hozzáadni az eddigi méréshez, csak egyet kattintsunk és csak a végén kettőt
