Forrás: https://doksi.net A NAPSUGÁRZÁS MÉRÉSE Forrás: https://doksi.net A Napból érkező elektromágneses sugárzás Ø Terjedéséhez nincs szükség közvetítő közegre. Ø Hőenergiává anyagi részecskék jelenlétében alakul pl. a légkörön keresztül haladva. Ø Időben viszonylag állandó: a napállandó értéke kb. 1366W/m2. A Napból a légkör felső rétegére ennyi energia érkezik. Ø A Napból érkező, hullámok formájában terjedő elektromágneses energiának sajátos hullámhossz szerinti eloszlása van – spektrális eloszlás. Ø A légkörön áthaladva a sugárzás szóródik, elnyelődik, ill. visszaverődik → a felszínre érkező sugárzás veszteséget szenved, gyengül, változik spektrális összetétele. Forrás: https://doksi.net Meteorológiai sugárzástani paraméterek Spektrum szerint: Irány szerint: Rövidhullám (λ<3.5µm) PIRANOMÉTER Hosszúhullám (λ>10µm) PIRGEOMÉTER Teljes sugárzás ↓ haladó 1.

Globál sugárzás 2. Diffúz sugárzás 3. Direkt sugárzás 6. Légköri visszasugárzás 9. Teljes lefelé haladó sug-i áramsűrűség PIRRADIOMÉTER PIRHELIOMÉTER, AKTINOMÉTER ↑ haladó 4.Visszavert sugárzás 7. Felszíni kisugárzás 10. Teljes felfelé haladó sug-i áramsűrűség Egyenleg 5. Rövidhullámú sugárzási egyenleg 8. Hosszúhullámú sug-i egyenleg 11. Teljes sugárzási egyenleg Forrás: https://doksi.net A sugárzásmérés feladata, fontossága 1. A teljes sugárzási egyenleg és komponenseinek meghatározása, időbeli-területi alakulásának vizsgálata. 2. - Alapvető fontosságú a a földi élet számára, - Az adott hely klímájában objektív adottság, - A globális klímaváltozást előrejelző modellek bemenő paraméterei, - Alternatív energiaforrás, - Műholdas mérések felszíni verifikálásához (ellenőrzéséhez) elengedhetetlenek, - A spektrális intenzitás mérések információt adhatnak különböző

hullámhossztartományban elnyelő légköri anyagok koncentrációjáról, pl.: légköri összózon, SO2, aeroszol optikai mélység. Forrás: https://doksi.net A sugárzás mérése • Intenzitás – Direkt sugárzás • Pirheliométer - direkt (Abbot-féle,Angström-féle) • Aktinométer – relatív (Michelson-Martin, LinkeFeussner) – Rövidhullámú sugárzás • Piranométer (Kipp&Zonen, Moll-Gorczynski) – Hosszúhullámú sugárzás • Pirgeométer – Teljes sugárzás • Napfénytartam • Pirradiométer – Campbell-Stokes – Speciális mérések – intenzitásmérésekből Forrás: https://doksi.net A sugárzás intenzitásának mérése • A sugárzás erőssége jellemezhető azzal a hőmennyiséggel, amely akkor keletkezik, ha a sugárzást egy tökéletesen elnyelő testtel elnyeletjük. A sugárzás mértéke az a hőmennyiség, amely a sugárzás irányára merőlegesen állított egységnyi felületen egységnyi idő alatt keletkeznék, ha

az a ráeső sugárzást teljesen elnyelné. Mértékegysége:W/m2 • Hőmérsékletmérésre vezethető vissza a sugárzásmérés – egy abszolút fekete test hőmérsékletét mérjük. • Feszültség mérésre vezethető vissza – a termoelektromosság jelenségét használja ki. Termoelem → termooszlop Forrás: https://doksi.net Direkt sugárzás - pirheliométerek Abbot-féle pirheliométer - felül nyitott fémhenger, belső fala feketére van festve, - Ebben diafragmák (1-6) – csak a direkt sugárzást engedik be, - A henger falán spirál alakban, ismertsebességgel víz áramlik, ez felmelegszik, hőmérsékletét a henger falával való érintkezés előtt (A), majd a falától való távozáskor mérik (A’), - A víz mennyisége és fajhője ismert, a felmelegedésből számítható a sugárzás hőegyenértéke, - Abszolút fekete test. Forrás: https://doksi.net Angström-féle pirheliométer - két egymás mellett fekvő fekete fémszalag – termoelem

aktív és passzív forrasztási pontjai, - az egyik ki van téve napsütésnek, a másik nincs, ez utóbbit az előbbi hőmérsékletére melegítjük – el. árammal, - az ehhez szükséges áram mennyisége egyenlő azzal, amit a napsütötte elnyel, ez A-mérővel mérhető (az áram hőegyenértéke adja a sugárzás erősségét, - Kevésbé tökéletes sugárzáselnyelő. Forrás: https://doksi.net Direkt sugárzás –aktinométerek • Michelson-Martin-féle aktinométer – Nemzetközileg elfogadott alapműszer, – Érzékelője: feketére festett bimetall, – Ez meggörbülve kvarcszálat mozgat, ezt nagyítón keresztül olvashatjuk le egy skálán, – Teljes színkép és egy-egy tartományból érkező sugárzás mérhető. A mérés menete: - az érzékelő részt t ideig sugárzásnak tesszük ki, ekkor T hőmérsékletre melegszik. Ezután t ideig árnyékoljuk, ekkor T1 hőmérsékletre hűl. T-T1 arányos a sugárzás erősségével. Forrás:

https://doksi.net • Linke-Feussner-féle aktinométer • Inszolációs hőmérő – Korommal bevont gömbű higanyos hőmérő, ez mutatja az elnyelt sugárzást – maximumhőmérőként működik, – Közelítő értéket ad, már nem használják. Forrás: https://doksi.net Rövidhullámú sugárzás mérése Piranométer – termoelektromos elven mérnek. - Érzékelő üvegburával fedett → ez választja szét a rövid és hosszúhullámú sugárzást, - Az érzékelő által meghatározott féltérből érkező rövidhullámú sugárzást méri, - Alkalmas szórt és globálsugárzás, lefelé fordítva a felszín kisugárzásának rövidhullámú részének mérésére. Forrás: https://doksi.net Kipp&Zonen-féle piranométer Moll-Gorczynski-féle sugárzásmérő - direkt, szórt és globálsug. mérésére is alkalmas, - Felfogó feje egy több, sorbakapcsolt termoelemből álló termooszlop, - A termoelem aktív (sugárzásnak kitett) és inaktív

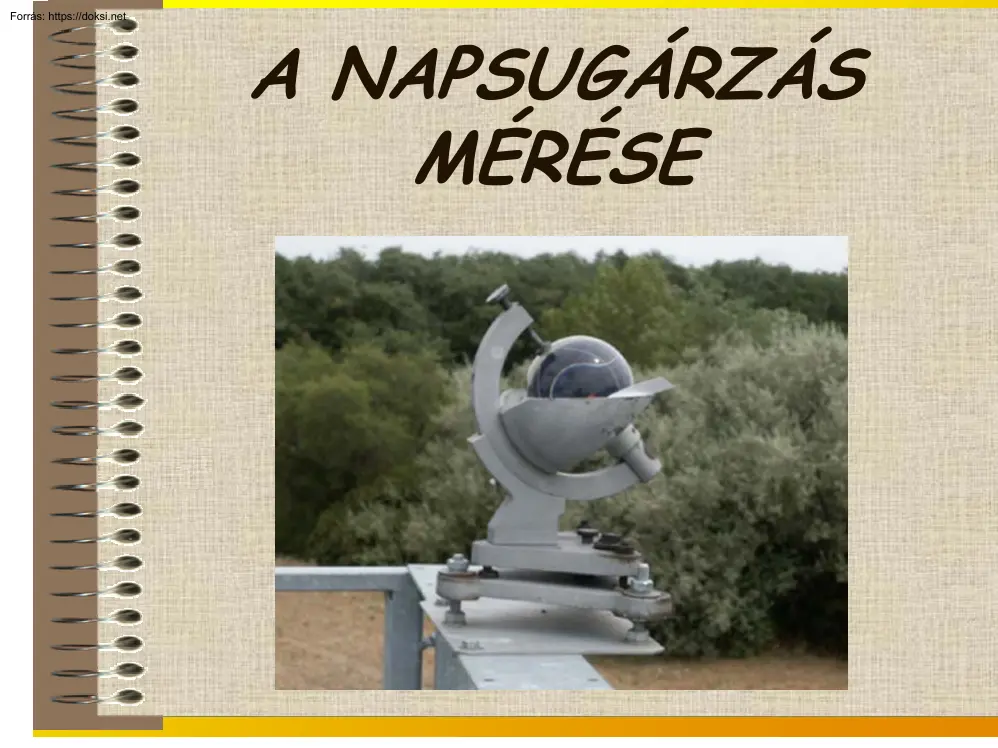

(leárnyékolt) forrasztási helyei között a sugárzás erősségével arányos feszültségkülönbség keletkezik, ezt millivolt-mérő, vagy pontíró műszer mutatja. Forrás: https://doksi.net Hosszúhullámú sugárzás mérése pirgeométerek Valamely féltérből érkező összes hosszúhullámú sugárzás mérésére szolgálnak. Forrás: https://doksi.net Teljes sugárzás mérése - pirradiométerek Szerkezetileg hasonlít a piranométerre, azonban lupolen anyagú burája van, amely átengedi a rövid- és hosszúhullámú sugarakat. Forrás: https://doksi.net Speciális mérések Az OMSZ-nál Brewer-spektrofotométer segítségével vizsgálható: - a légköri ózontartalom, - UV-B sugárzás, - SO2-koncentráció, - aeroszol optikai mélység. Forrás: https://doksi.net Az intenzitásmérők elhelyezése Forrás: https://doksi.net A napfénytartam mérése Campbell-Stokes-féle napfénytartam mérő - fémállványra szerelt, 96 mm átmérőjű

üveggömb, - Ez a direkt sugárzást egy gyújtópontban gyűjti össze, - A napsugarak napi irányváltásai miatt egy gyújtófelületet adnak, - A gömböt körülfogó gömbhéj-részlet belső oldalán lévő papírszalagot pörkölik meg a direkt sugarak. Forrás: https://doksi.net Intenzitásmérésekből A folyamatos mérésekből a 120 W/m2-nél nagyobb értékek előfordulásának időtartamát kell meghatározni.
