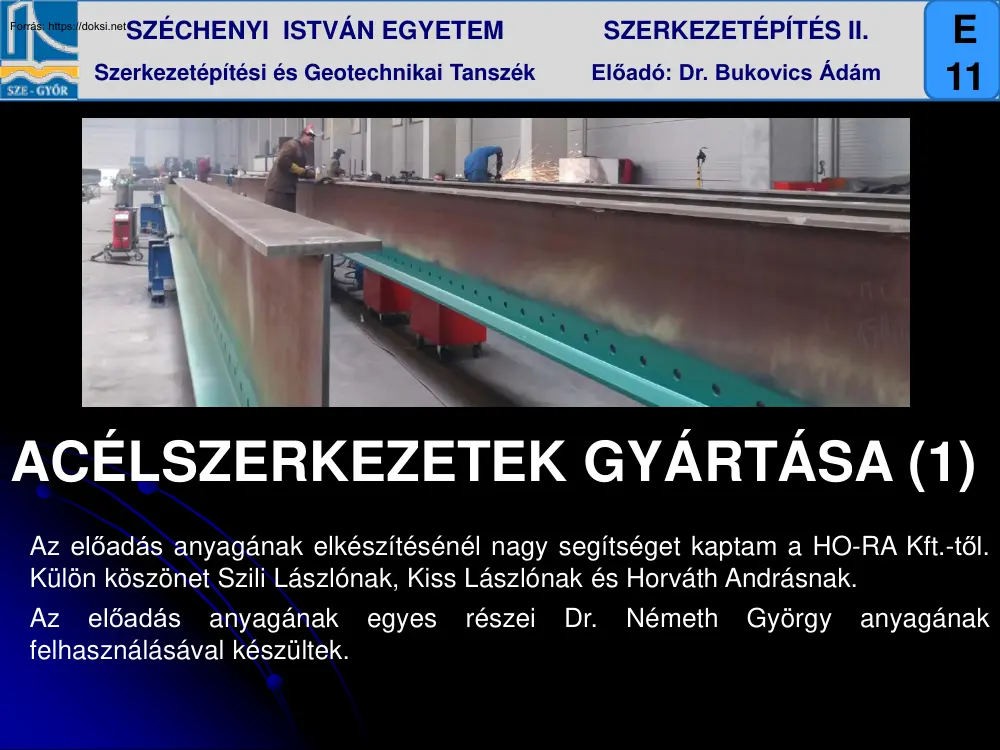

SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 ACÉLSZERKEZETEK GYÁRTÁSA (1) Az előadás anyagának elkészítésénél nagy segítséget kaptam a HO-RA Kft.-től Külön köszönet Szili Lászlónak, Kiss Lászlónak és Horváth Andrásnak. Az előadás anyagának egyes felhasználásával készültek. részei Dr. Németh György anyagának SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám Rajzszolgáltatás E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám EE 11 11 Tervező programok előnyei, hátrányai:  Használhatatlan fájlformátumban történő tervszolgáltatás  2D programok elavultnak számítanak, de a legtöbb NC/CNC vezérelt gép még ezen programok által generált fájlokat képes kezelni

(dwg, dxf)  2D programokban készülő tervek nagyobb oda figyelést igényelnek, az esetleges figyelmetlenségből eredő hibák nehezen észrevehetőek. SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Tervező programok előnyei, hátrányai:  Az adott szerkezet első lépésben térbeli modellben készül el, így minden apró részlet jól látható.  A tervezési hibák könnyen ki szűrhetőek (pl. ütközésvizsgálat)  Az alkatrész és gyártmány terveket a legtöbb program automatikusan generálja  Építőipari felhasználók esetén problémát okozhat, ha a program nem jól van beállítva (pl. amerikai vetítési mód alkalmazás az európai helyett) (ezt a rajzon jelölni kell ami rendszeresen elmarad) SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Anyagtárolás

(raktározás):  anyag beérkeztetés / minőségi átvétel (rendelés, szállítólevél, műbizonylat alapján azonosítható, anyag minőség megfelelő, stb.)  alapanyagok sérülésének / deformációjának megakadályozása  alapanyag azonosíthatóságának (műbizonylattal összevethetőségének) biztosítása SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám Anyagmozgatás:  daruk (3, 5, 40 tonnás ) E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám A leggyakoribb darutípusok E 11 01 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám Logisztikai anyagmozgatás: 

targoncák  anyagmozgató kocsik Teherbírás: 5,0 t Teherbírás: 1,5 t E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Technológiai utasítás: Célja: a biztonság, minőség, méretpontosság, alakhűség biztosítása a legalacsonyabb gyártási költségek mellett. Szempontjai:  A gyártó üzem adottságai (gépi berendezések, teheremelés, mozgatás lehetőségei, az irányító és végrehajtó személyzet felkészültsége stb.)  Szereléstechnológia adottságai (üzemi összeállítás mértéke, szerelési egységek mérete)  A termék darabszáma;  Minőségellenőrzés, minőségbiztosítás;  Munkavédelem SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Alkatrész gyártás:  A lemez alakító technológiák jelentősége az alkatrész gyártáson belül

kiemelt a termelékenység, automatizálhatóság, méretpontosság, anyag takarékosság miatt.  Nagyon fontos a jó minőségű, méret pontosságú alkatrészek gyártása, mert ez nagyban befolyásolja a végtermék gyártási idejét, minőségét.  Termikus lemez megmunkálás  Mechanikus lemez megmunkálás  Profil megmunkálás  Forgácsolás SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám  Termikus lemez megmunkálás  Lézervágás  Plazmavágás  Lángvágás  Víz sugaras vágás  Lézer stancolás E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Lézervágás: olyan automatizált anyagszétválasztási (termikus vágási) eljárás, amelynél a vágáshoz szükséges hőenergiát a lézersugár biztosítja.  Leggyakoribb ipari alkalmazási területe

szerkezeti acélok, alumínium és rozsdamenteslemeztáblák illetve -csövek, idomacélok megmunkálása, darabolása.  Ipari célokra többnyire a széndioxid gázlézer terjedt el, elsősorban az üzemeltetés relatív olcsósága miatt SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 A lézeres vágástechnológiák két fontos csoportja:  Oxidációs vágás (égető vágás), a vágandó anyagot olyan magas hőmérsékletre hevítik, hogy az meggyullad a felületre fúvatott nagy tisztaságú oxigénben. (ha az anyag gyulladáspontja alacsonyabb, mint az olvadáspontja). (pl ötvözetlen és gyengén ötvözött acélok. A 2-3 bar nyomású oxigén segít az ömledék és salak kifúvásában is.  Olvasztó vágás, az anyagot lézersugárral olvadáspontjáig hevítik, majd a keletkezett olvadékot semleges segédgáz (nitrogén) segítségével nagy nyomáson (13-25 bar)

kifúvatják a keletkezett vágórésből (például alumínium és rozsdamentes anyagok vágása). SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 A lézeres vágástechnológiák két fontos csoportja:  Oxidációs vágás (égető vágás), a vágandó anyagot olyan magas hőmérsékletre hevítik, hogy az meggyullad a felületre fúvatott nagy tisztaságú oxigénben. (ha az anyag gyulladáspontja alacsonyabb, mint az olvadáspontja). (pl ötvözetlen és gyengén ötvözött acélok. A 2-3 bar nyomású oxigén segít az ömledék és salak kifúvásában is.  Olvasztó vágás, az anyagot lézersugárral olvadáspontjáig hevítik, majd a keletkezett olvadékot semleges segédgáz (nitrogén) segítségével nagy nyomáson (13-25 bar) kifúvatják a keletkezett vágórésből (például alumínium és rozsdamentes anyagok vágása). SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS

II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Biztonság:  Minden lézervágó gép az emberi szem számára láthatatlan infravörös tartományban dolgozik, még a szórt (lemeztábláról visszaverődő) lézerfény is vakságot okozhat.  A gépek kezelőit a láthatatlan veszély miatt számos biztonsági berendezés (és az infravörös fény számára nem átlátszó üvegablak) védi.  A gép tartozéka az elszívó berendezés és leválasztó ciklon, amely gondoskodik a vágás közben keletkező fémporok és fémgőzök összegyűjtéséről. SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Lángvágás: a vágórés anyagának oxigénsugárban történő elégetése.  A jellegét tekintve égető vágás.  Az anyag a vágási résben csaknem teljes vastagságában elég, a keletkező égésterméket nagy sebességű

oxigénsugár fújja ki. A lángvágás elve hogy oxigén-éghető gáz keverékkel az anyagot gyulladási hőmérsékletre hevítjük majd oxigénsugárban elégetjük és kifújjuk a vágási résből.  A láng csak a felületet melegíti, a mélyebben fekvő részeket már nagyrészt a fém égéshője fogja tovább hevíteni. SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 A lángvágás feltételei:  a vágandó anyag oxigénben éghető legyen,  a keletkező reakcióhő minél nagyobb legyen,  a vágandó anyag gyulladáspontja alacsonyabb legyen az olvadáspontjánál,  a vágandó anyag hővezető képessége lehetőleg kicsi legyen (hogy hőtorlódás legyen az előmelegítés helyén),  a salak olvadáspontja kisebb legyen a vágandó anyag olvadáspontjánál,  a salak minél hígfolyósabb legyen.  Nem lángvághatók: öntöttvas, réz és ötvözetei,

alumínium és ötvözetei. SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám  A gyakorlatban ezt azt jelenti hogy az ötvözetlen szerkezeti acélok főleg vastagabb keresztmetszete esetén a lángvágás a mai napig tökéletes és használatban lévő technológia.  Gyulladáspont 1050 C°, tiszta vas : 1,7 % C tartalmú acél : 1250 C°. E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám Messer, Omnicut 4000, plazma lángvágó gép. 1db plazma fej, 2 db lángvágó fej. asztal méret: 3000x12000 mm 02 Voortmann, V304 plazmalángvágó gép.1 db rotációs (3D) plazmafej, 3 db lángvágó fej. Rotációs fej: 45°-os körben tud fordulni, ezáltal a lemezre max. 45°-os hegesztési él elő készítést (gyökölést, rézselést) tud vágni E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II.

Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Vízsugaras vágás:  Olyan sokélű forgácsolási technológia, amelynél a forgácsolást nagysebességgel (500–1500 m/s) áramló vízzel, vagy vízzel kevert homokkal végzik.  2D-s lemezprofilú alkatrészek megmunkálását teszi lehetővé, ill. egyszerűsített kivitelben 1D-s vonalmenti darabolást.  A gép felépítése megegyezik a lézervágásnál, alángvágásnál és aplazmavágásnál található gépekkel.  A vágás technológiája nem az anyag megömlesztésére épül, hanem a víznek mint sokélű forgácsolószerszámnak (hasonlóan a köszörűhöz) anyagleválasztó, koptató hatására. SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Vízsugaras vágás (2):  Az anyagleválasztás és a víz együttes használatának köszönhetően a kialakuló hőmérsékletemelkedés

a vágott felület mentén minimális, ezért ott és annak környékén az anyag szerkezete nem változik meg. A vágás során az előtolás sebessége 1 mm/perctől 20 m/percig is terjedhet.  A vágható anyag vastagsága acél esetén is meghaladja a 10 centiméteres vágási vastagságot.  Az eljárás által kínált vágórés 0,03-1,5 mm közötti, amely minimális anyagveszteséget jelent.  A vágáshoz szükséges víz nyomása 400–6000 bar, 03 összehasonlításképpen a háztartásokban lévő víz nyomása 3–5 bar) SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám  Mechanikus lemez megmunkálás  Ollózás  Lyukasztás  Él hajlítás  Hengerlés  Préselés  Csiszolás E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám 320 tonna nyomóerejű excenteres él hajlító

800 tonna nyomóerejű CNC vezérelt 8m széles hidraulikus tandem él hajlító gép E 11 04 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 05 06 Durma lemezolló, vágási vastagság:13mm-ig, hossz: 3000 mm-ig Durma hidraulikus lyukasztó, csípő gép SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám Automata csiszológép E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám  Profil megmunkálás  Lézeres daraboló rendszerek  Plazmás daraboló rendszerek  Fűrészgépek Tárcsás fűrészek Szalagos fűrészek  Fúró művek  Egytengelyes  Többtengelyes

E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 07 Voortman VB1050 szalagos fűrészgép Pilous ARG 600 szalagos fűrészgép Pehaka Roboter 650Z szalagos fűrészgép SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám  Forgácsoló gépek  Hagyományos és NC/CNC maró gépek  Hagyományos és NC/CNC eszterga gépek  Horizontálok (vízszintes tengely elrendezésű fúró-maró mű)  Karusszel esztergák  Köszörű gépek (bak, sík) E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám E 11 Esztergálás  Az esztergálás forgástestek megmunkálására való forgácsolási eljárás.  Az esztergálás egyélű szerszámmal, állandó keresztmetszetű forgács folyamatos leválasztásával

végzett forgácsolás.  Esztergáláskor a munkadarab végzi a forgácsolómozgást, a szerszám az előtolómozgást.  Az esztergálás gépei olyan szerkezetek, amelyek ezt a kétféle mozgást egyidejűleg biztosítani tudják. SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám SN55 eszterga gép 1000 mm-es karusszel eszterga gép E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám Hori-zontál (fúró-maró mű) TOS, WHN13, 4 tengelyes fúró-maró mű E 11 SZÉCHENYI ISTVÁN EGYETEM SZERKEZETÉPÍTÉS II. Szerkezetépítési és Geotechnikai Tanszék Előadó: Dr. Bukovics Ádám Voortman – The Fabricator – Fully automatic assembling and welding E 11 08 Teljesen automatizált összeszerelés és hegesztés
